Tsjechische developer maakt doorzichtige versie Arduino Uno

Een Tsjechische developer heeft een doorzichtige versie gemaakt van de Arduino Uno. De diverse componenten die normaal op het pcb zitten, heeft hij met draadjes verbonden. Hij noemt het project Freeduino.

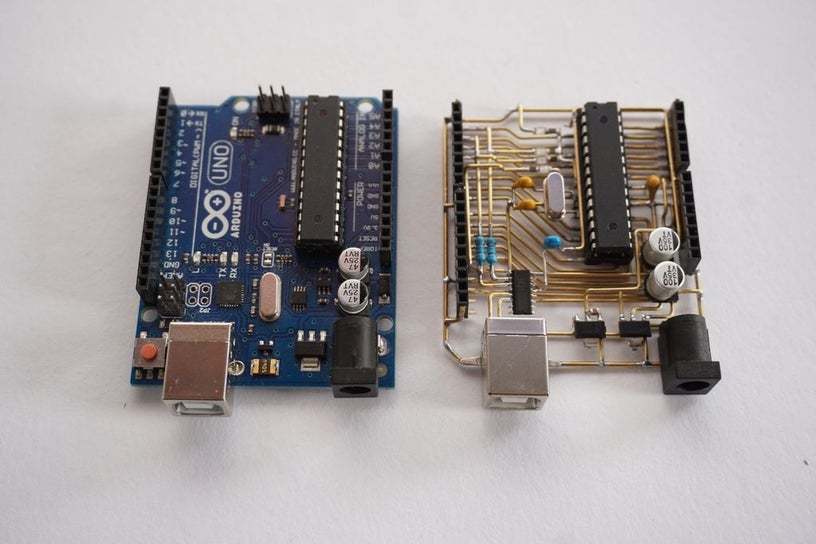

Doorzichtige Arduino Uno. Bron: Jiri PrausDeveloper Jiri Praus maakte de doorzichtige versie van een Arduino Uno om te laten zien hoe doorzichtige elektronica eruit ziet. Hij heeft het proces stap voor stap uitgelegd op Instructables. Om het hele pcb te vervangen voor draden verdeelde hij de Arduino onder in vier delen: de ATmega328-mcu en bijbehorende onderdelen, de stroomtoevoer en bijbehorende circuit, de usb-hardware en de ledjes.

Praus heeft wel een paar onderdelen vervangen. De ATmega8U2-MU is niet geschikt voor gebruik zonder pcb en dus ging hij voor een SparkFun CH340. De leds verwisselde hij voor smd1206-leds, die kleiner zijn. Om het geheel een beetje steviger te maken, heeft hij er nog een plateau van transparant giethars onder gezet.

Door Arnoud Wokke

Redacteur Tweakers

10-06-2020 • 21:50

40

Reacties (33)

33
32
22
5
0
9
Wijzig sortering
Deze gast is echt een held met zijn soldeerbout! Ik volg hem al geruime tijd op twitter en youtube.
Check ook vooral zijn Youtube channel voor meer van deze wireframe soldeerprojecten.
Vooral de LED bol en zijn mechanische LED tulp zijn erg impressive, en daarnaast maakt hij ook gave sieraden :)
thx voor de tip. Deze gast heeft idd hele goede soldeer skills
Heerlijk om te zien dit, die bol is echt perfect :9~
Deze gast is echt een held met zijn soldeerbout!
Bedankt voor deze zin :D _/-\o_ Mijn hoofd sloeg op hol toen ik dit las. Ik ga later op de dag de filmpjes wel kijken. Ik geniet nog even van mijn eigen fantasie.
Eindelijk antwoord op de eeuwenoude vraag, hoe lang moet je wachten voordat je iets kopieert voordat de pers denkt dat je origineel bezig bent. Kennelijk 10 jaar.
Ik vind persoonlijk dit soort reacties een beetje gemeen. Je kan niet verwachten dat de tweakers redactie alles van het internet kan lezen (en het is overigens ook een iets andere versie dan die van 2009). Er wordt verder ook nergens beweert dat hier sprake is van een primeur.
Het verschil tussen deze twee projecten is wel dat deze versie functioneel is en dat Arduino Skeleton dat niet is (de maker noemt het zelfs een Art Project).
Het is niet gemeen, maar realiteit.
@Darkstriker noemt het ook geen kopie of een gejat idee. Het zijn vermoedelijk gewoon twee mensen die los van elkaar op hetzelfde idee zijn gekomen.
Verwijderd @Dr C11 juni 2020 17:09
nvm juist te laat

[Reactie gewijzigd door Verwijderd op 23 juli 2024 00:07]

Waarom Maken ze geen Transparante PCB voor de Arduino.

Krijg je exact hetzelfde effect
Alleen dan ipv een blauwe laag "verf" gebruik je transparante "verf"

https://www.pcbway.com/project/question/Transparent_PCB.html
Waarom Maken ze geen Transparante PCB voor de Arduino.
Ik weet niet wat exact de achterliggende reden is maar ik heb wel een paar vermoedens:
Veruit de meeste PCBs bestaan momenteel uit FR4 materiaal wat gelamineerd fiber reinforced epoxy is. Dat is echter niet waar de FR voor staat. Dit materiaal is namelijk ook brandremmend (Flame Retardant). De kans is groot dat een transparante PCB deze brandvertragende eigenschappen niet of slechts in mindere maten heeft.

Glasvezels in epoxy kunnen mits op de juiste manier geproduceerd echter gewoon transparant blijven al wordt het misschien wel een beetje dof vergeleken met glas dus op sterkte hoeft je misschien niet al te veel in te leveren. Indien je jezelf beperkt met de productie kan dat natuurlijk ook resulteren in een lagere sterkte omdat je dan misschien juist de stappen met de grootste winst in structurele sterkte moet overslaan of aanpassen.

Hoe het zit met UV licht weet ik niet maar dat heeft vaak ook een impact waar veel mensen niet van op de hoogte zijn. Transparant voor zichtbaar licht betekend lang niet altijd dat het ook transparant is voor UV licht. Dit heeft als gevolg dat je 'transparante' materiaal alle UV opneemt en daar kunnen epoxy's meestal erg slecht tegen. Deze worden dan vrij snel erg bros of krijgen zelfs microscheurtjes. Een kleurstof toevoegen helpt vaak met het reducen van dit effect. Niet omdat de kleurstof het materiaal sterker maakt maar de kleurstof is vaak zo gekozen is dat deze wel het UV licht opneemt. Hierdoor bijlft de epoxy zelf intact en op nagenoeg maximale sterkte. Dit is ook waarom veel materialen verbleken na enige tijd.

Gezien transparante PCB's waarschijnlijk worden gebruikt voor projecten die in het zicht geplaats worden lijkt met de combinatie van niet brandveilig en mogelijk een kort leven door UV straling geen ideale oplossing voor elektronica in het geval dat je nog enigzins veilig bezig wil zijn.

Ik zal van het weekend eens gaan zoeken of een of meerdere van mijn vermoedens correct zijn. Het ziet er geweldig uit zo'n transparante plank.
Update: De PCB van de foto is niet gemaakt van FR4 of andere traditionele PCB materialen maar van PET met een ge-etst koper laagje. Dit houd in dat je waarschijnlijk geen via's kan maken en dan zit je vast aan een 1 laags PCB. PET is niet glasvezel versterkt en dus veel zwakker dan FR4, het is niet UV bestendig en ook niet brandveilig. Helaas dus geen wonder materiaal. Met niet teveel moeite kan je waarschijnlijk hetzelfde bereiken op een glazen ondergrond. Normaal glas zal waarschijnlijk breken tijdens het solderen maar misschien dat het met borosilicaat glas gaat dat over het algemeen vrij goed om kan gaan met thermische stress.

Het filmpje van de freeduino is trouwens al een jaar geleden op youtube geplaatst en zoals eerder aangegeven is het idee ook niet nieuw. Dat neemt natuurlijk niet weg dat freeform circuits absoluut kunst zijn.

[Reactie gewijzigd door Bafti op 23 juli 2024 00:07]

Ik denk dat het nog veel simpeler is. De meeste PCB's bestaan uit minstens 1 "GND"-vlak i.v.m. EMC-gedrag. Dan kan je boardmateriaal wel doorzichtig zijn, maar zit je tegen een kopervlak aan te kijken.
Ach zo lang je niet veel hoger gaat dan 1MHz is een GND vlak niet zo essentieel voor digitale elektronica.
Niet alle elektronica is highspeed en high performance.
Indien je met hogere stromen gaat werken van enkele amperes in combinatie met sensor signalen van enkele millivolts of zelf microvolts dan is het misschien belangrijk maar voor deze arduino en vergelijkbare toepassingen werkt het best wel zonder een GND vlak. Dit is ook de reden waarom digitale elektronica de hedendaagse standaard is, dat is veel robuuster voor het foutloos overpompen van data.
Ziet er wel grappig uit, wist niet dat het bestaat. Hoe sterk zijn die transparante pcbs tov normaal, enig idee?
Geen idee hoe sterk ze zijn.

sommige bronnen zeggen dat ze redelijk zwak zijn.
Ligt natuurlijk aan je materiaal, maar in we praktijk zul je met doorzichtige kunstoffen altijd dingen inleveren die niet echt op te lossen zijn zonder het gecompliceerd of duur te maken, of alle twee
Mooi om te zien dat zoiets klein met niet PCB componenten ook nog klein blijft. Daarnaast leerzaam hoe een off the shelf dev bordje 'werkt'
Ik denk dat je de zaken nu omdraait. De traditionele Arduino is zo groot omdat hij oorspronkelijk met bedrade componenten werd opgebouwd.
Die vormfactor is door de jaren vrijwel ongewijzigd gebleven.

Met smt kan Arduino veel kleiner getuige de nano en andere varianten waar de grootte voornamelijk bepaald wordt door de connector die nog braaf through hole en 0.1 inch is.
'een pcb vrije' had een betere titel geweest. hij heeft immers gewoon de pcb traces gemaakt en de pcb weg gelaten.

[Reactie gewijzigd door computerjunky op 23 juli 2024 00:07]

Arduino Hand-Wired? Schijnt goed te verkopen bij gitaarversterkers. :+
Hij is technisch doorzichtig, maar je gaat nooit alles doorzichtig maken haha, want dan zouden de chips ook doorzichtig moeten zijn 8)7
Dit noemden wij vroeger een spinnetje. Even snel met wat componenten een proof of concept in elkaar zetten zonder dat je weer een pcb moet etsen. Dit ziet er wel een stuk netter uit :)
Zwevend bouwen met smd vind ik een lastige. 😉
Zeker! Daarom hadden we liever through hole componenten. Maar ook met SMD doe ik het soms wel eens voor een snelle check. Met 0805 en SOIC packages lukt het nog best aardig, maar ideaal is anders. Gelakt draad is ook ideaal voor 'zweefbouw' :Y)
Ik heb nooit gesoldeerd, dus als jullie over zweefbouwen praten zie ik iemand voor me die ik de lucht magisch aan het bouwen is haha 8)7 :9~ :D
Ach, de goede oude tijd..
Een doosje van printplaat solderen, stuk dik koperdraad voor de plus, gesteund door ontkppelcondensatoren en de rest van de onderdelen zwevend er tussen.
Dat moderne kippenvoer is ook leuk, maar er is wel wat verloren gegaan.
Hij noemt het project Freeduino.
Dat is niet heel handig, aangezien Freeduino ook een "merk" is wat Arduino bordjes (clones) maakt. Maar goed, het is maar een naam voor een project en niet voor een product dus impact zal meevallen. Puur SEO technisch niet perse handigste naam.

[Reactie gewijzigd door thomasv op 23 juli 2024 00:07]

> SparkFun CH340 ?

SparkFun kun je weg laten want die host alleen maar een datasheet, omdat dit lastig te vinden kan zijn op de website van WCH (Chinees).
Mmm.... De 8u2 te klein en dan maar een CH340. Dat is een vreselijke USB controller. Neem dan meteen de grote FP package van de 32U4, is het bovendien meteen een Leonardo. En wil je echt een Uno, neem dan de rev1 chip, de FTDI, die is ook goed.
Ik mis de reset knop.
