In dit artikel bespreken we de staat van onderzoek naar het opwekken van osmotische of blauwe energie, waarbij gebruik wordt gemaakt van processen die spelen bij het mengen van zout en zoetwater. We kijken onder andere naar de ontwikkeling van membranen die hier voor ingezet worden en naar de resultaten van de REDstack-centrale bij de Afsluitdijk, die Waddenzee- en IJsselmeerwater inzet.
Zon en wind zijn belangrijke bronnen van duurzame energie. Er zit echter een nadeel aan: ze zijn niet constant. ‘s Nachts en op bewolkte of windstille momenten leveren ze niets en op zonnige of winderige dagen is er juist piekproductie. Daarom is het lastig om deze energiebronnen in te passen in het elektriciteitsnet, dat een nauwkeurige balans tussen vraag en aanbod vraagt. Energieopslag is een oplossing, maar batterijen hebben een hoge prijs per kilowattuur en waterstof heeft een lage efficiëntie. Daarom wordt gezocht naar duurzame, constante energiebronnen.
Een redelijk onbekende, maar mogelijk veelbelovende kandidaat is osmotische energie, ook wel blauwe energie genoemd, die opgewekt wordt uit het verschil tussen zoet en zout water. ‘s Werelds grootste pilotinstallatie voor deze vorm van energiewinning staat sinds 2014 op de Afsluitdijk. Hoe wek je osmotische energie op? Wat hebben de onderzoekers op de Afsluitdijk de afgelopen zeven jaar geleerd? En wanneer komt er blauwe stroom uit ons stopcontact?
Osmotische energie maakt gebruik van een fysisch proces genaamd diffusie, dat plaatsvindt als zoet rivierwater mengt met zout zeewater. Door dat fysische proces kan een rivier, met een zoutconcentratie van ongeveer één gram keukenzout per liter, die uitmondt in een zee of oceaan met ongeveer dertig gram keukenzout per liter, net zoveel energie opwekken als een waterkrachtcentrale met een hoogteverschil van 142 meter.
Als je bij alle geschikte riviermondingen en dammen blauwe-energiecentrales plaatst, is het volgens schattingen mogelijk om wereldwijd maximaal 2,6 terawatt osmotische energie op te wekken. Dat is 20 procent van de wereldwijde energievraag. In rivierdelta- en waterland Nederland zou met blauwe energie maximaal zo’n 30 procent van de huidige nationale elektriciteitsvraag kunnen worden opgewekt, zegt René van Roij, hoogleraar theoretische fysica aan de Universiteit Utrecht. “Dat is wel het absolute maximum; dan moet je bijna elke druppel zoet water gebruiken voordat hij de zee in stroomt.”
Blauwe energie zal andere duurzame bronnen zoals wind, zon en waterkracht dus niet vervangen, maar het kan een stabiele toevoeging of back-up zijn om het elektriciteitsnet in balans te houden.
Spelen met osmose
Het idee van blauwe energie werd voor het eerst geopperd door de Engelse ingenieur R. E. Pattle, in 1954. Hij realiseerde zich dat er energie schuilt in de zogeheten osmotische druk, het drukverschil tussen twee oplossingen met verschillende concentraties, zoals zoet rivierwater en zout zeewater.
Osmose werkt als volgt: neem een bak rivierwater en een bak met evenveel zeewater. Houd deze twee van elkaar gescheiden met een dun membraan waar zout niet doorheen kan, maar water wel. Het water zal nu vanaf de zoete kant door het membraan naar de zoute kant stromen. Water zal namelijk altijd naar de kant met de hoogste concentratie van de opgeloste stof – in dit geval zout – bewegen, in een poging om de concentratie overal gelijk te krijgen. Hierdoor nemen het volume en de druk aan de zoute kant toe.
Er zijn verschillende manieren om de potentiële energie van deze osmotische kracht te winnen. De twee meest onderzochte membraantechnieken zijn ‘omgekeerde elektrodialyse’ en ‘drukvertraagde osmose’. Omgekeerde elektrodialyse, waarbij membranen geen water doorlaten maar zout, waardoor er geen drukverschil maar ladingsverschil ontstaat, zou volgens Pattle het meest praktisch zijn. Verderop lees je meer over deze techniek. Bij drukvertraagde osmose wordt de osmotische druk die het zoute water opbouwt, gebruikt om een turbine aan te drijven.
In de jaren vijftig en zestig van de vorige eeuw lag het onderzoek naar blauwe energie stil, omdat er geen goedwerkende, betaalbare membranen bestonden. In de jaren zeventig en tachtig was er een opleving, dankzij een sprong in de ontwikkeling van membranen. In die periode stelde de Amerikaanse chemisch ingenieur Sidney Loeb voor om met deze nieuwe membranen energie te winnen bij zoute wateren, zoals het Great Salt Lake in de Verenigde Staten of de Dode Zee in het Midden-Oosten. Hij ontwikkelde de drukvertraagde-osmosetechniek pressure retarded osmosis, pro, die ‘drukvertraagd’ heet omdat het zoute water wordt samengeperst zodat het zoete water trager door het membraan naar de zoute kant stroomt. Die vertraging blijkt de energie-efficiëntie te verhogen.
Het duurde nog tot 2009 voordat de prijs van membranen genoeg was gedaald zodat het Noorse energie-staatsbedrijf Statkraft het aandurfde om een prototype van een 10 kilowatt krachtige pro-energiecentrale te openen. Dit prototype maakte gebruik van kraakhelder Noors rivier- en zeewater en leverde een bescheiden vermogen van enkele kilowatts. Het proces bleek economisch niet rendabel en de energiecentrale werd eind 2013 gesloten. Dat kwam met name doordat de voorbehandeling van het zoete water erg veel energie kostte.
Sindsdien staat de pro-techniek op een laag pitje. Maar er is nog hoop. Volgens een Nederlandse modelstudie komt vertraagde osmose mogelijk het best tot zijn recht als de zoutconcentratie van het zoute water hoog is en het zoete water geen rommel bevat, zoals bijvoorbeeld bij zoutwinning uit ondergrondse zoutlagen.
Omgekeerde elektrodialyse
De blauwe-energiecentrale op de Afsluitdijk gebruikt geen drukvertraagde osmose, maar de techniek die Pattle in 1954 voorstelde: ‘omgekeerde elektrodialyse’ (reverse electrodialysis). Hierbij wordt de energie niet opgewekt door de druk, maar door een ladingverschil dat ontstaat over de membranen die zout doorlaten in plaats van water.
Zouten bestaan uit positief en negatief geladen ionen die als vaste stof samen een stevig kristalrooster vormen maar eenmaal opgelost in water los van elkaar bewegen. In het geval van keukenzout, natriumchloride, zijn dit positief geladen natriumionen en negatief geladen chlorideionen.
Wetsus Centre of Excellence for Sustainable Water Technology, Leeuwarden. Bron: Wetsus
Bij omgekeerde elektrodialyse worden twee soorten ionselectieve membranen gebruikt: een soort die enkel positieve ionen doorlaat (kation-selectief membraan) en een tweede soort die enkel negatieve ionen doorlaat (anionselectief membraan). Die membranen worden om en om gestapeld in een zogeheten stack, vertelt Catarina Simões, promovendus aan de Universiteit Twente en het onderzoeksinstituut voor watertechnologie Wetsus in Leeuwarden. Tussen de membranen stroomt afwisselend zoet en zout water. Door het verschil in zoutconcentratie bewegen de zoutionen door de membranen van het zoute zeewater naar het zoete rivierwater. Doordat de membranen aan de ene kant van het zeewater alleen positief geladen ionen doorlaten en de membranen aan de andere kant alleen negatief geladen ionen, ontstaat een ladingverschil in de stack.
De stack zit gesandwicht tussen twee onderling verbonden elektrodes. Hierdoor gaat er een ionenstroom lopen in de stack en een elektrische stroom in het externe circuit van de elektroden. Om de ionenstroom om te zetten in een elektrische stroom wordt de ruimte bij de elektrodes gevuld met een zogeheten redox-paar, dat bestaat uit atomen of moleculen die – geactiveerd door de ionenstroom – elektronen opnemen of afgeven aan de elektrodes.
"We hebben deze techniek eerst in het lab onderzocht, met water met één gram zout per liter en met water met dertig gram zout per liter", vertelt Michel Saakes, themacoördinator Blue Energy bij Wetsus. "Als je dat combineert met een membraan dat één specifiek ion doorlaat, krijg je een open klemspanning van 87 millivolt (mV) over een enkel membraan. Dat is niet veel, in vergelijking met een lithium-ionbatterij van 3,7 volt. Maar in een enkele stack kun je gemakkelijk duizend membranen kwijt. Dan heb je al 87 volt."
Membraantechniek tweaken
Het basisprincipe van omgekeerde elektrodialyse bestaat dus uit een stapel membranen waartussen afwisselend zoet en zout water stroomt, met aan weerszijden elektroden. Om de energie-efficiëntie en vermogensdichtheid van deze stacks zo hoog mogelijk te maken, is onder meer door de Universiteit Twente, de Technische Universiteit Eindhoven en Wetsus onderzoek gedaan naar de meest geschikte en duurzame membranen en opstelling.
Zo keek Simões voor haar promotie naar de segmentatie van de elektroden. "Door de elektroden op te delen in een aantal stukken die los worden aangestuurd, kan de stroom efficiënter worden gewonnen." Daarnaast keek ze wat er gebeurt als je het water niet door een, maar door twee stacks achter elkaar stuurt. In de tweede stack is het verschil in zoutconcentratie dan kleiner, omdat een gedeelte van het zout al van het zee- naar het rivierwater is gestroomd. De vermogensdichtheid neemt daardoor af. "Maar doordat je meer energie uit hetzelfde water perst, gaat de energie-efficiëntie omhoog", zegt Simões. "Extra stacks gebruiken is dus een trade-off." Uit het onderzoek bleek dat een opstelling met twee stacks een beter resultaat geeft dan een opstelling met één. Bij meer dan twee stacks verdwijnt dat voordeel.
"Een ander aspect dat is onderzocht, is de ruimte tussen de membranen", vertelt Barbara Vital, promovendus bij Wageningen University & Research en Wetsus. Vital onderzoekt de voorbehandeling en reiniging van het zee- en rivierwater voordat het de stacks in gaat. "Hoe dunner die ruimte, hoe hoger de opbrengst. Maar als je ze te dun maakt, raken ze verstopt met vervuiling uit het water waardoor je de membranen vaker schoon moet maken." Vieze membranen zijn een smet op de blauwe-energieproductie. Eerder dit jaar promoveerde Diego Pintossi bij de TU Eindhoven op onderzoek naar membranen die minder snel vervuilen. Hiervoor ontwikkelde hij een speciale coating die vuil afstoot.
Een ontwikkeling die nog iets langer op zich zal laten wachten, is het dunner maken van de membranen zelf. "De membranen zijn nu 10 micron, een honderdste millimeter, dik", zegt René van Roij, van de Universiteit Utrecht. Dat is dun, maar het kan dunner. "In materiaalonderzoek wordt al gewerkt met vellen van een nanometer, een miljoenste mm. Omdat dunnere membranen minder weerstand hebben, kan hiermee wellicht een veel grotere stroom worden opgewekt. Die dunne vellen zijn nu nog duur en lastig te maken. Maar als je dat op kunt schalen, heb je potentieel een enorme winst aan vermogen."
Verder bleek uit theoretisch onderzoek van Van Roij dat het kan lonen om warm water te gebruiken. "We hebben aangetoond dat de efficiëntie verdubbelt bij zoet water van 50 °C en zelfs verdrievoudigd als het zoete water kokend heet is", vertelt hij. "Nu zeggen we niet dat je een kerncentrale moet bouwen om het water voor je blauwe energiecentrale te verhitten, maar er is veel restwarmte, bijvoorbeeld bij datacentra en hoogovens. Die produceren veel water van 50 °C dat je zou kunnen gebruiken."
Pilot met blauwe-energiecentrale
Na decennia van labonderzoek wordt de techniek sinds 2014 in een pilot op de Afsluitdijk getest op grote schaal, met ‘echt’ Waddenzee- en IJsselmeerwater . De hele procesketen is er neergezet door REDstack – ontstaan als spin-off van Wetsus. "Het doel van REDstack is om het procesontwerp te maken, van het oppompen van het water tot het produceren van de energie", zegt oprichter Pieter Hack. "In een later stadium zullen we ook de membranen en stacks gaan produceren en aanleveren aan aannemers die er een energiecentrale mee kunnen bouwen."

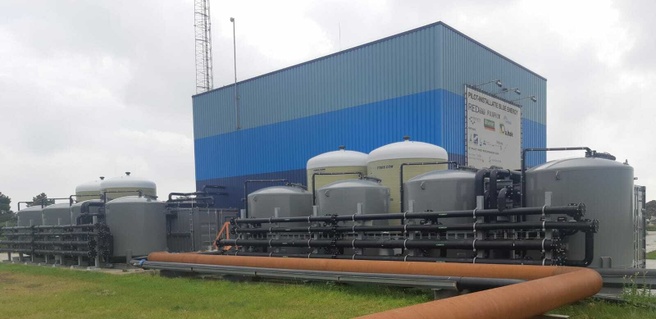

REDstack Blue Energy-installatie met voorfiltratie op de Afsluitdijk
Aan beide kanten van de Afsluitdijk staat een pomp die het water naar de installatie transporteert. Om te voorkomen dat vissen en ander zeeleven wordt meegesleurd, is de aanzuigsnelheid van de pomp beperkt en zit er een scherm met gleufjes van 3 millimeter voor. De laatste restjes worden eruit gehaald in de voorbehandeling.
"De voorbehandeling en reinigingstechnieken moeten milieuvriendelijk zijn omdat het water uiteindelijk weer in de Waddenzee terecht komt. We kunnen dus geen schadelijke chemicaliën gebruiken", vertelt Barbara Vital van Wetsus. De technieken mogen niet te veel energie kosten. Het meeste vuil wordt nu weggefilterd met een draaiende trommelzeef, vult Hack aan. "Maar omdat deze techniek niet betrouwbaar genoeg is, onderzoekt Wetsus meerlaagse zandfiltratie. Dat is een betrouwbare, maar trage methode die ook voor drinkwater wordt gebruikt."
Meestal komt er in de voorbehandeling enkel klein vuil terecht dat wordt teruggegooid. "Maar tijdens een van de tests zagen we plots erg vies water uit een van de leidingen komen", vertelt Vital. "Toen bleek er een krab in te wonen. Die was waarschijnlijk als kleintje door het scherm gekomen en is in ons systeem opgegroeid. Er komt genoeg voedsel langs, in het opgepompte water." De krab is uit zijn buishuis gehaald en teruggezet in zee.
REDstack-stack
Na de voorbehandeling gaat het water de installaties in. "We hebben acht proefopstellingen staan waar een stack op kan worden aangesloten", vertelt Hack. "De watertoevoer en aansturing van elke opstelling kan onafhankelijk worden gecontroleerd om verschillende ontwerpen te testen met bijvoorbeeld verschillende stroomsnelheden en verschillende verblijftijden. We begonnen in 2014 met kleine stacks met hooguit 25 membranen van ongeveer tien bij tien centimeter; 0,25 vierkante meter membraan per stack. Inmiddels hebben we een stack met 500 vierkante meter membraan. Die produceert ongeveer 0,5 kilowatt, dus een watt per vierkante meter membraan."
De materialen waar de teststacks uit bestaan, zijn milieuvriendelijk. "Dat houden we strikt in de gaten omdat de Waddenzee beschermd natuurgebied is waar absoluut geen schadelijke stoffen in mogen lekken", zegt Michel Saakes. "Onze instelling is dat je alleen energie uit de natuur mag winnen als je de natuur zelf niet beschadigt."
Murphy op de Afsluitdijk
Inmiddels draaien de installaties succesvol, maar het ging niet altijd zo soepel bij de blauwe-energiecentrale. "De eerste vier jaar leek het alsof Murphy – van de wet van Murphy – zijn intrek had genomen op de nabijgelegen camping", vertelt Hack. "Toen we van kleine laboratoriumopstellingen naar grootschalig gebruik van oppervlaktewater gingen, ging er meer fout dan wij aan fouten konden verzinnen."
Al in de eerste dagen groeiden er kokkels op de pijpleiding, zodat de waterinvoer stokte. Dat werd opgelost door ander materiaal te gebruiken voor de leidingen. Er volgden meer tegenslagen. Zo bleek het Waddenzeewater bij de Afsluitdijk slechts 18 gram zout per liter te bevatten, in plaats van 30 gram per liter waar in het lab mee was getest. Hack: "Bovendien bestaat dat zout niet alleen uit keukenzout, maar ook uit andere zouten. Geheel onverwacht bleken bepaalde ionen, de zogeheten tweewaardige ionen, daardoor niet van het zoute naar het zoete water te gaan, maar de andere kant op, tegen de zoutconcentratie in. Daardoor werd het proces tegengewerkt en was het rendement lager dan verwacht." De tegendraadse ionbeweging bleek op te lossen door de chemische samenstelling van de membranen aan te passen.
REDstack binnenkant pilotplant
Een andere tegenvaller was dat de lage temperatuur van het oppervlaktewater grote invloed bleek te hebben, waardoor het rendement lager was dan wat gehaald werd met het water van 25 °C in het lab. Ook ontdekten de onderzoekers dat het moeilijker dan verwacht was om alle zwevende deeltjes, zoals algen, bacteriën en zand, uit het water te halen in de voorbehandeling. "Er groeit en bloeit van alles in het levendige ecosysteem van de Waddenzee", zegt Hack. "Dat heeft allerlei verschillende afmetingen en ladingen, wat het filteren lastig maakt." Daarom is de voorbehandeling uitgebreid.
"Na die eerste vier jaar leek de heer Murphy gelukkig vertrokken van de camping op de Afsluitdijk", zegt Hack. "In 2018 lukte het om met de pilotinstallatie op grote schaal met oppervlaktewater het rendement te halen dat in 2004 voorspeld werd met theoretische modellen." Die voorspelling was dat met één kubieke meter zout water en één kubieke meter zoet water per seconde één megawatt aan vermogen opgewekt kan worden, bij 25 °C en ideale zoutgehaltes. REDstack zit daar iets onder, wat klopt met de modellen als je de lagere temperatuur en zoutconcentratie meeneemt. Hack: "Om gebruikskosten te besparen, draaien we momenteel op één kilowatt."
Blauwe energie uit het stopcontact
"Wat ons betreft is de opstelling redelijk uitontwikkeld", zegt Hack. "De volgende belangrijke stap is de productie opschalen." Zelfs de grootste stacks, met 500 vierkante meter membraan, bestaan nu nog uit honderden onderdeeltjes en ze worden handmatig geassembleerd. Om blauwe energie op een commercieel niveau in te kunnen zetten, moet dit versimpeld en geautomatiseerd worden.
Ook moet de prijs van ionselectieve membranen omlaag. Daarvoor worden twee paden bewandeld. Hack: "We onderzoeken met Wetsus of we zelf een betaalbaar membraan kunnen ontwikkelen. Daarnaast kijken we met producenten van membranen voor het ontzouten van (drink)water of zij membranen hebben die we kunnen optimaliseren voor blauwe energie." Die membranen en stacks zijn grotendeels hetzelfde omdat water ontzouten technisch het tegenovergestelde is van osmotische energie opwekken.
Om aan de wereld te laten zien dat blauwe energie klaar is voor opschaling, is REDstack nu bezig om financiering op te halen om in de komende paar jaar een demo-installatie van twaalf stacks met elk 2000 vierkante meter membraan te bouwen op de Afsluitdijk. "Daarmee kunnen we de maximale hoeveelheid water die we met onze huidige vergunning mogen oppompen optimaal gebruiken."
Als de demo een succes is, zal het daarna nog zeker vijf jaar duren voordat er een serieuze blauwe-energiecentrale met een vermogen van een paar honderd megawatt staat. "Alleen het regelen van vergunningen kost al een paar jaar", zegt Hack. "Om dat te overbruggen, kijken we naar kleine centrales, van 0,5 tot 2 megawatt, bijvoorbeeld bij een rioolwaterzuivering bij de kust."
Ondertussen doet REDstack met onder meer Rijkswaterstaat onderzoek naar de mogelijkheden van blauwe-energiecentrales bij de Krammersluizen in Zeeland, in de delta bij Rotterdam en bij het Noordzeekanaal. "Volgens onze berekeningen kunnen we in Nederland 1500 megawatt opwekken met blauwe-energiecentrales", zegt Michel Saakes.
In het buitenland ziet Hack ook mogelijkheden. "Misschien moeten er in de toekomst stormvloedkeringen gebouwd worden om te voorkomen dat Venetië of New Orleans onderstroomt. Daar komen sluizen in zodat het rivierwater naar buiten kan. Daar kun je dan meteen een blauwe-energiecentrale neerzetten, zodat de spuigemalen zelfs energie opleveren."
Probleem met dergelijke membranen bij drinkwaterproductie is dat de porien verstopt raken door biofouling, oftewel zeer klein organisch materiaal wat de zeeffunctie van een membraan verstopt. Hoewel deze viezigheid (gedeeltelijk) verwijderd kan worden mbv een schoonmaakronde gaat dit wel gepaard met veel onderhoudsinspanning. Dit en andere slijtagemechanismen maken dat deze dure membranen vaak maar een beperkte levensduur hebben. Ben benieuwd hoe lang deze membranen meegaan
Bij buismembranen die bij filtratie van water worden gebruikt wordt periodiek teruggepulst, waardoor de vloeistof in omgekeerde richting door het membraan gaat en vuil van de intrede zijde kan losmaken. Drijvende kracht bij die buismembranen is een drukverschil. Het vuile water gaat door de buis en het gezuiverde water wordt door de buiswand geperst en buiten de buis opgevangen.
Nu is dit niet drukverschil gedreven, maar misschien is er een osmotisch equivalent van een dergelijke terugpulstechniek. Al zijn die membranen wel heel dun en daarom misschien kwetsbaar.
Over buismembranen gesproken, is over membraantechniek gedacht voor het zuiveren van het water?
