Een groep onderzoekers van een Amerikaanse universiteit heeft een methode ontwikkeld om elektrische verbindingen in een elektronisch circuit automatisch te repareren. Ze maken daarbij gebruik van kleine bolletjes vloeibaar metaal.

Een chip kan lastig, zo niet onmogelijk, gerepareerd worden, omdat hij zo klein is. Bovendien kunnen chips nauwelijks worden opengemaakt, waardoor een enkele onderbreking van een elektrische verbinding een hele chip of heel apparaat waardeloos maakt. Onderzoekers van de universiteit van Illinois hebben echter een methode ontwikkeld om dergelijke breuken automatisch te herstellen. De chips en andere elektronische circuits moeten dan wel zijn uitgerust met nanobolletjes gevuld met vloeibaar metaal.

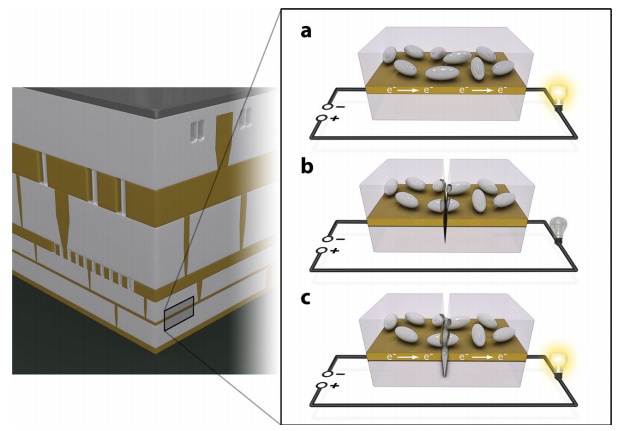

Het onderzoek borduurt voort op eerdere experimenten met nanobolletjes gevuld met koolstof nanodraden, die de elektrische geleiding moesten herstellen. De nieuwe methode maakt echter gebruik van bolletjes die met galliumindium gevuld zijn, een metaallegering die smelt bij 16 graden. De bolletjes, met een doorsnede van 10 micrometer, werden op gouden elektrodes aangebracht. Wanneer de elektrodes tot brekens toe gebogen werden, raakten de capsules lek en kwam het vloeibare metaal vrij.

Het vloeibare GaIn-metaal vulde vervolgens binnen een fractie van een seconde de breuk en herstelde de geleiding. Het herstel is volledig autonoom en in veel gevallen zou niet eens opgemerkt worden dat een breuk was opgetreden, zo stellen de onderzoekers. De onderzoekers zijn van plan om hun techniek ook op accu's toe te passen, om zo de levensduur en veiligheid ervan te vergroten.
