Eerste foto's Z68-mATX-moederbord van Gigabyte gesignaleerd

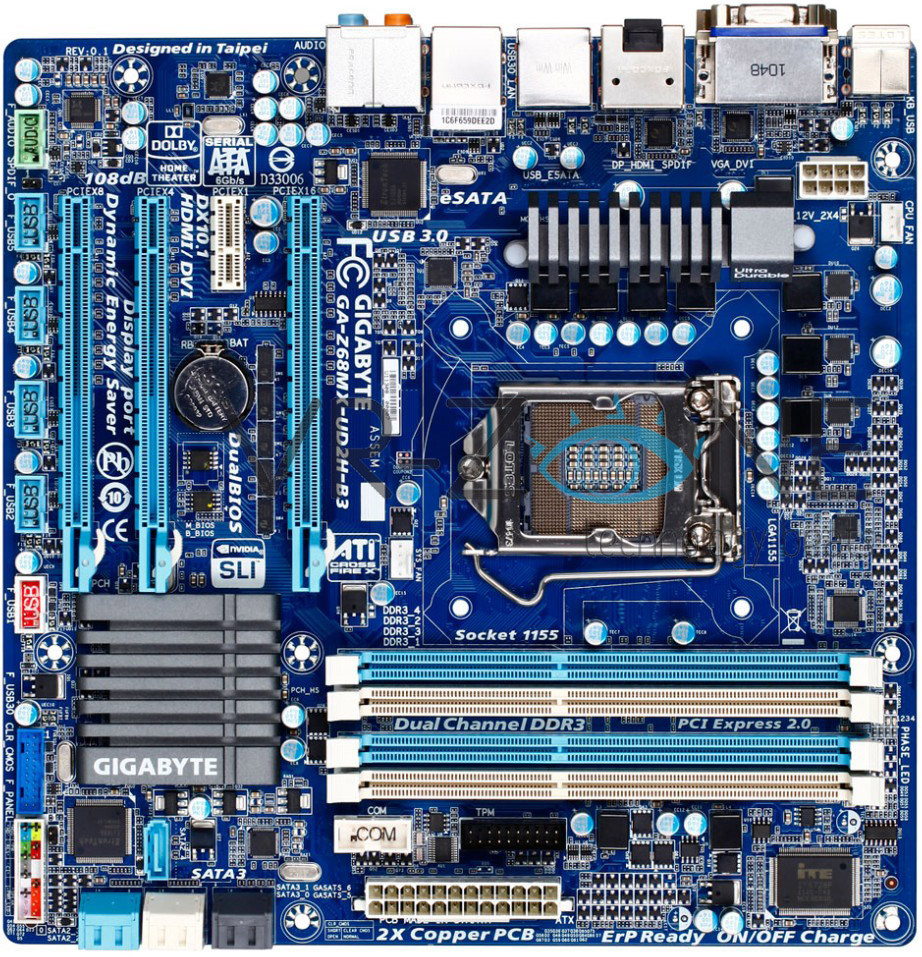

VR-Zone heeft foto's in handen gekregen van een mATX-moederbord van Gigabyte, gebaseerd op de nog aan te kondigen Z68-chipset van Intel. Het compacte bord bevat drie pci-e-x16-slots en beschikt over een groot aantal aansluitingen.

Het moederbord heet voluit GA-Z68MX-UD2H-B3 en is gebaseerd op de Z68-chipset, die Intel op 11 mei zal aankondigen. Met de drie pci-express-x16-slots kan het bord gelijktijdig twee videokaarten in x8-modus draaien, terwijl het derde pci-express-slot een x4-exemplaar betreft. In theorie kan het bord een opstelling met drie videokaarten aan, al laat de ruimte dan geen dubbelslotsmodellen toe. Ook is een pci-express-x1-slot aanwezig.

In totaal zijn er vijf usb 2.0-headers aanwezig, waarmee 10 poorten aangestuurd kunnen worden. Voor de nieuwe usb 3.0-standaard is er een enkele header beschikbaar. Aan de achterzijde wordt dit nog eens aangevuld met respectievelijk vier en twee poorten. Verder zijn achterop nog een esata-, gigabit-ethernet- en ps/2-poort te vinden.

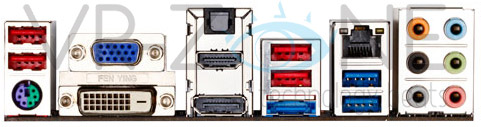

Audio kan uitgestuurd worden in 7.1 via analoge uitgangen of via een optische uitgang. Voor video-output zijn een d-sub-, dvi-, hdmi- en displayport-aansluiting aanwezig. Het model is al gesignaleerd in enkele Italiaanse webshops en zou ongeveer 140 euro moeten gaan kosten.
