Door , , 19 reacties

Moederbordfabrikanten ECS en ASRock zullen tijdens de Computex nieuwe moederborden tonen met zowel de P55-chipset als de 785G-chipset. ASRocks high-end-moederbord met de 785G-chipset ondersteunt CrossFireX.

ECS kondigde zijn 785G-plank al eerder aan, maar de website Alienbabeltech heeft het moederbord nu ook op de gevoelige plaat vastgelegd. De ECS A785GM-M maakt gebruik van de 785G-chipset en de SB710-southbridge. Het moederbord kan overweg met AM3-cpu's en heeft vier ddr3-geheugenbankjes. De 785G-chipset heeft de HD 4200-igp aan boord waardoor uiteraard een vga-, dvi- en hdmi-poort niet ontbreken.

De M3A785GXH/128M van ASRock moederbord met 785G-chipset valt op door de CrossFireX-ondersteuning. Normaliter ondersteunt de chipset dit niet, maar ASRock rustte het moederbord zo uit dat er twee videokaarten ingestoken kunnen worden, die dan beide over acht pci-e lanes beschikken. Er zijn acht sata-connectors te zien, waarvan er een e-sata is. Verder kunnen de vier geheugenslots overweg met ddr3 1600MHz-geheugen en is er wederom een dvi-, een vga- en een hdmi-poort aanwezig.

Het P55-moederbord van ECS, de P55H-A, valt op door het gebrek aan visuele uitgangen. Dit betekent dat er geen cpu ingestoken kan worden, die een gpu aan boord heeft. Wel beschikt de plank over twee pci-e x8-slots waardoor het bord in ieder geval overweg kan met CrossFireX. Het derde pci-e slot heeft toegang tot vier lanes. Vier geheugenbanken, zes sata-poorten, gigabit ethernet en een achtkanaals audio-chip maken het moederbord af.

Net zoals het P55-plankje van ECS moet het P55-moederbord van ASRock het zonder visuele uitgangen doen. De pci-e configuratie is identiek, met twee pci-e x16-slots, die beide acht lanes hebben als ze tegelijkertijd gebruikt worden, en een derde pci-e slot met vier lanes. Overigens maakt ASRock wel melding van tri-sli mogelijkheden, naast CrossFireX-compatabiliteit. De vier geheugenbankjes kunnen overweg met ddr3-geheugen met een maximum snelheid van 2000MHz.

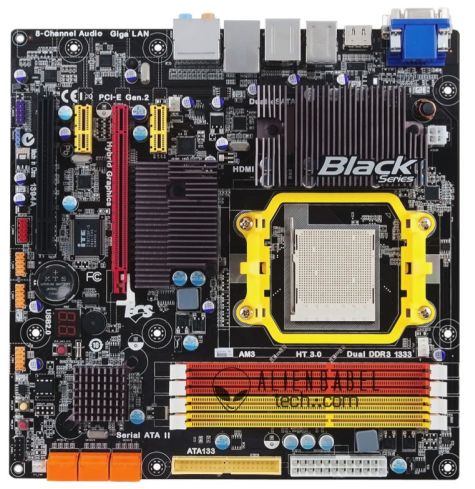

ECS A785GM-M

Moderatie-faq Wijzig weergave

Reacties (19)

Bit-tech heeft wat meer plaatjes van de ECS P55
Voor de AM3-fans: hier nog wat extra foto's + info over de ECS A785GM-M.

Wat mij opvalt:
1. ATX _/-\o_
2. geen oude poorten meer voor muis + toetsenbord => alles via USB
Volgens mij heeft die Asrock M3A785GXH/128M overigens 8 S-ATAconnectoren, waarvan 1 eS-ATA. Het bordje lijkt bijzonder veel op de 790GX die ik nu aan 't reviewen ben. Onderop zitten 6 S-ATA poorten, op de backplate zit een S-ATApoort en achter de eS-ATA (in de buurt van de HDMI/VGA/DVIpoorten) zit nog een 8e connector.
Die is raar geplaatst, maar telt natuurlijk wel mee :P

Kijkend naar dit plaatje: http://www.tcmagazine.com...A785GXH-128M_board_01.jpg

[Reactie gewijzigd door TERW_DAN op 28 mei 2009 16:39]

die sata poort is (zoals in het boekje wat bijgeleverd is in iedergeval) om de e-sata connector aan te sluiten.

als je dus gebruik wilt maken van een e-sata aansluiting zou je dus een aansluiting die rechtsonderin het bord zit moeten doorlussen naar die linksbovenin het bord.. en dan heb je e-sata

dat is in iedergeval wat ik uit het boekje op heb kunnen maken
In dat geval zou je dus 6 S-ATA connectoren hebben (want je hebt er dan fysiek 3, maar dat is er dus eigenlijk maar 1). Je gebruikt of 1 S-ATA (intern) of je gebruikt de 2 interne om door te lussen naar een externe, waardoor je daar alsnog maar 1 drive op aan kan sluiten.
Het zou goed kunnen, ik heb het eerder gezien bij hele oude Asrock dingen. Maar waarom ze dan niet gewoon zo'n kitje meeleveren als Gigabyte doet met daarop 2 eS-ATA poorten snap ik niet. Veel makkelijker (je hoeft geen fratsen op het mobo te integreren), waarschijnlijk net zo duur (je moet immers wel zorgen voor de connectoren en de verbindingen in het mobo zelf) en qua positionering wat makkelijker, een S-ATA kabel dwars over het mobo laten lopen is niet echt handig.

Maar ik moet nog kijken hoe dat met de 790GX in elkaar steekt.
CrossFireX is toch "ideaal"? Het schakelt de videokaart uit wanneer deze niet nodig, scheelt een hoop lawaai n stroom. Waar zien we het zo weinig? Of zijn mijn veronderstellingen in de praktijk niet zo rooskleurig?
Zie Wikipedia: ATI Hybrid Graphics

Wat jij geloof ik bedoelt is PowerXpress, wat de discrete GPU uitschakelt en overgaat op de onboard GPU om energie te besparen. Zoals je daar leest is het helaas alleen beschikbaar op mobiele chipsets. Jammer, want op desktops zou de winst nog groter zijn door hongerige GPU's uit te schakelen.
Er zijn een aantal desktopchips die het ook kunnen, maar dat is slechts in combinatie met een heel beperkt aantal grafische kaarten. HD3480 en z'n 2-serie broer.
Nope, iig niet bij ATI. Ik heb er wel eens naar gezocht omdat ik aannam dat het wel kon, maar dat blijkt niet zo te zijn.

Mocht ik het fout hebben dan hoor ik het graag. Ik heb nooit iets kunnen vinden namelijk.
Nu je het zegt... Veel speculaties over de 790GX die het zou kunnen, maar nergens echt een duidelijke ja of nee.
Het P55-moederbord van ECS, de P55H-A, valt op door het gebruik aan visuele uitgangen. Dit betekent dat er geen cpu ingestoken kan worden, die een gpu aan boord heeft.
Kan iemand mij uitleggen wat hiermee bedoeld wordt? Is dit nou een referentie aan de combinatie cpu/gpu op n die of is dit een matig opgebouwde zin/typo?
Het lijkt me dat daarmee gewoon de DSUB/DVI/HDMI connectoren mee worden bedoelt.
En als die ontbreken kun je geen cpu gebruiken met integrated graphics.
I see, dus geen referentie aan Intel Westmere e.d. maar simpelweg een moederbord zonder onboard graphics. Vond het al erg vroeg, dacht dat de cpu-gpu integratie pas over een paar jaar zou plaatsvinden bij de overstap naar 32nm.

[Reactie gewijzigd door Feni op 28 mei 2009 17:08]

Waarom zou dat verboden zijn? De bron wordt er immers netjes bij vermeldt en tweakers.net pretendeert ook nergens dat het eigen foto's zijn.
Dus gewoon van andere websites, afbeeldingen e.d. gebruiken, mag volgens jou?
Beter!

Bedankt voor de tip dan! :D
Mits het copyright vermeld wordt mag dat prima volgens de wet, indien de auteur bezwaar maakt moet het verwijderd worden.

[Reactie gewijzigd door Feni op 28 mei 2009 23:23]

Mag ja, tenzij expliciet verboden door de rechthebbende. Dank u zeer en tot ziens.
Er wordt steeds naar de bron gelinked en ze hosten de afbeeldingen zelf. Voldoet aan de netiquette denk ik. Zijn maar weinig die een copyright op hun fotomateriaal doordringen.
