Door , , 40 reacties
Bron: Abit

Elektronicafabrikant Abit heeft twee nieuwe moederborden gebaseerd op de Intel 975X-chipset geïntroduceerd. De AW9D en de AW9D-Max zijn vrijwel identiek en beiden dus gebaseerd op de 975X-chipset die wordt gecompleteerd door de ICH7R-southbridge. De moederborden zijn geschikt voor zowel de huidige Pentium D-processors als de nieuwe Core 2 Duo-processors, maar zijn ook voorbereid op de nog te introduceren quad-coreprocessors van Intel die zijn gebaseerd op de Kentsfield-core. De maximale FSB die door de AW9D-moederborden wordt ondersteund is 1066MHz.

De AW9D en de AW9D-Max beschikken beiden over vier DIMM-sloten voor DDR2-geheugen op een maximale kloksnelheid van 800MHz, waardoor het mogelijk is om in totaal 8GB geheugen te installeren. Twee PCI Express x16-slots zijn aanwezig voor eventuele videokaarten, waarbij ondersteuning wordt geleverd voor ATi's Crossfire-configuraties. Voor andere uitbreidingskaarten zijn er twee PCI Express x1-slots aanwezig en één PCI-slot. Voor de reproductie van muziek of andere geluiden beschikt het moederbord over een 7.1-kanaals Realtek ALC882M-audiochip die ondersteuning biedt voor Dolby Master Studio voor Dolby Digital Live-ondersteuning. Voor het aansluiten van externe randapparatuur beschikken de AW9D en de AW9D-Max over acht USB 2.0-aansluitingen en twee Firewire-poorten.

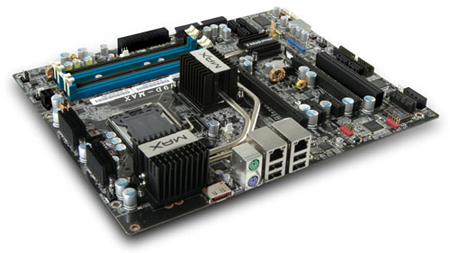

Abit AW9D-Max

De oplettende lezer merkt nu op dat we een vrij belangrijk punt wat aanwezig moet zijn op een moederbord nog niet hebben behandeld. Dit betreft de aansluitmogelijkheden voor harddisks. Op dit punt verschilt de AW9D dan ook van de AW9D-Max. De eerstgenoemde heeft vier Serial ATA-aansluitingen die in RAID-0, RAID-1, RAID-1+0 en RAID-5 geconfigureerd kunnen worden. Voor oudere harddisks en optische drives beschikt het moerderbord ook nog over een ouderwetse parallelle IDE-aansluiting. De AW9D-Max heeft dezelfde aansluitmogelijkheden, maar biedt nog drie extra Serial-ATA-connectoren en een e-SATA-aansluiting voor het aansluiten van externe opslagapparaten. Ook het aantal netwerkaansluitingen verschilt tussen de AW9D en AW9D-Max. De eerste heeft één gigabit-connector, terwijl de AW9D-Max er twee heeft. Ook heeft de Max-uitvoering van het moederbord een extra heatpipe voor het koelen van de southbridge. De moederborden zullen binnenkort leverbaar zijn. Abit heeft nog niet laten weten hoeveel de moederborden zullen gaan kosten, maar de verwachting is dat de prijs rond de 200 euro zal liggen.

Moderatie-faq Wijzig weergave

Reacties (40)

Mooi bord, maar de layout is wel onhandig.
Want als je crossfire wil draaien, past er géén geluids kaart in. :z
Onboard geluid is meestal matig.
Abit's recente onboard geluid is zeer goed, er zit bij de AW serie (en ook enkele andere duurdere series) een los boardje, die in de alleronderste connector (moeilijk te zien op de foto) op het moederbord ingeplugd moet worden.

Deze levert zeer goede audio kwaliteit, kan zelf een 5.1/7.1 Dolby Digital stream maken (iets wat Creative kaarten niet kunnen) en is zelfs Dolby Master Studio gecertificeerd :Y)
Slecht onboard geluid hoort bij dit soort high-end borden zo ongeveer tot het verleden als je het mij vraagt, de recenties zijn keer op keer gewoon erg goed de laatste tijd (correct me if i'm wrong).

Dat moet ook wel want je hebt gelijk dat PCI sloten worden verdrongen, maar er zullen toch niet al teveel SLI/CrossFire gebruikers zijn.
Hoeveel onboard kaarten ondersteunen echter multiple hardware kanalen?

Mijn oeroude SBLive! doet dat netjes, hoeveel onboard kaarten doen dat? Niet veel dat kan ik je wel vertellen.

Voor een pingeltje hier en daar af en toe is 1 kanaal goenoeg, maar zodra je hogere eisen hebt, gaat dat toch metellen, buiten de signal to noise ratio etc natuurlijk.
mee eens, mijn investering in een sblive was een superinvestering, zeker ook gezien de kwaliteit van de linux drivers voor het beestje ;)

nb, ik heb eigenlijk nog geen onboard dsp's gezien die konden hardware mixen (behalve dan een paar bordjes met een emu10k1 chip :P)
die past wel, ook met crossfire
alleen een PCI-express x1 slot word dan bezet door de koeler (als de kaart een dualslot kokeler gebruikt, met enkelslot is die nog vrij)
Licht eraan of je twee kaarten die twee sloten in bezit nemen in Crossfire zet.
Twee sloten: geen geluidkaart. 1 slot: dan kan je wel een geluidskaart implanteren. Kijk maar goed
waardeloos bord voor een thuisservertje. Ik wil graag een core 2 duo E6300 aanschaffen ivm dualcore, weinig warmte en laag energieverbruik icm hoge prestaties en overklokbaarheid. Dit moet samen met een geschikt mobo in een servertje komen en ik wil eigenlijk graag minimaal 6 sata aansluitingen op 1 chip. Dus niet een ICH7R + nog een ander chipje ofzo. Dan valt de hele 975X lijn aan chipsets al af. De P965 is beter toebedeelt met matrix storage enzo, maar ik vind het toch nog wel magertjes.
sjonge jonge wat kortzichtig. Dat het voor jou specifieke eisen niet voldoet is wat anders, maar om het nou een waardeloos bord te noemen?! |:( En overklokken voor een server is nu ook niet iets wat echt normaal is... Dat de hele chipset niet aan jou eisen voldoet is dus ook niet de schuld van het moederbord. Misschien kun je je eigen moederbord gaan solderen? Voldoet ie wel aan je eisen enzo... :+
@jealma:

Het aantal sata aansluitingen word helemaal niet bepaald door de 975X-chipset, maar door de southbrdge op het mobo(dus in dit geval ICH7R), 975X kan ook in combinatie met een ICH8R draaien, die 8 sata-ii poorten aan kan sturen.
Een van de eerste borden zonder Serial en Parralel poorten?
ook een van de eerste borden die geen geluidaansluitingen heeft aan de achterkant terwijl er wel een geluidschip opzit, net als netwerkpoorten.. 8)7
Je moet toch eens wat beter leren kijken, de netwerk poorten zitten toch echt boven de usb poorten, wat ik mis zijn de Firewire poorten...


@ TheOwner - Abit heeft al jaren moederborden zonder seriële en parallelle poorten...
Ik ben erg blij dat ik nog een Seriële poort op m'n mobo heb. Erg handy voor een boel netwerk apparatuur. En dat is ook erg jammer voor een groot aantal laptops, ivm. bedrijven en het configureren van netwerk apparatuur op locatie.

Een echte COM-poort is altijd nog fijner dan een USB-to-COM verleng-kabel-tussen-stukje.
Inderdaad. Voor mijn Satelliet ontvanger is een RS-232 ook erg handig :)
twerd ook wel eens tijd om die dingen er af te gooien.

laatste tijd niet gebruikt die serial en parallel

:z
Ik weet nog dat de MAX serie van Abit welke serieel, paralel en PS/2 miste toch niet al te hard verkocht.

Wat mij betreft maken ze er gewoon een bracket optie van voor serieel en paralel.
1 of 2x een netwerkaansluiting, navenant wat je betaald. Waarom nu niet eens de keuze laten tussen 2x LAN en 1x LAN + 1x WLAN 54mbit ofzo ? Andere fabrikanten zijn er mee bezig, waarom Abit nou niet. Zeker voor +200¤ mag dat wel.

En 4x SATA (dat niet zoals PATA toelaat 2 devices per kanaal) is misschien ook wat weinig, als we kijken dat ze het wel met allerlei RAID-functies hebben uitgerust.

Let op de 8x USB zijn er 4 die je nog zelf moet aansluiten, wil je die gebruiken. De overige 4 zitten reeds aan de achterkant van je moederbord. Wat vaak niet genoeg is voor iederen.
Let op de 8x USB zijn er 4 die je nog zelf moet aansluiten, wil je die gebruiken. De overige 4 zitten reeds aan de achterkant van je moederbord. Wat vaak niet genoeg is voor iederen.
Dat is toch altijd zo... Zo kan je een interne cardreader ofzo aansluiten en ze kunnen nodig zijn voor je kast zodat je ook aan de voorkant usb heb zitten.

Firewire zit zeker alleen intern... zie niets op de achterkant.
Er zijn ook geen audio aansluitingen te zien, ga d'r maar vanuit dat dit geen 'final' foto is ;)
Er zit nog een soort geluids kaartje bij met de aansluitingen van de onboard geluid.
Die moet in het onderste slot, onder het PCI slot. ;)
dat zijn denk ik geen 2 lan aansluitingen, maar 2 firewire aansluitingen, ik dacht het ook eerst, maar toen ik de tekst las werd het me allemaal duidelijk...
Dat zijn volgens mij toch duidelijk 2 RJ-45-connectors :)
Bij elk mainboard krijg je wel een bracket mee, waar nog twee usb poorten opzitten.
En sluit je gewoon aan op de interne aansluiting op het bord. :)
En 4x SATA (dat niet zoals PATA toelaat 2 devices per kanaal) is misschien ook wat weinig, als we kijken dat ze het wel met allerlei RAID-functies hebben uitgerust.
Vier HDDs is aardig wat hoor. En de Max ondersteunt er dus zeven intern.
PATA ondersteunt dan wel twee devices per kanaal maar echt handig was het niet.
Tjonge, ik hoor wel dat jullie vaak borden kopen die niet in de top lijn liggen.
Vaak bij dit soort moederborden krijg je losse Audio en Firewire poorten die je dan in de PCI sloten van je PC-case kwijt kan.
MSI doet dat al jaren, wat je niet wil sluit je dus ook niet aan, op je moederbord.
Nadeel is wel dat die methode wat meer ruimte in je kast vergt (grotere kast, of minder PCI sloten).
veel kasten hebben nog een pci slot plaats boven het AGP slot zitten waar dus op het mobo geen pci slot zit.

* whizzy81 weet niet of dat bij Pci-e ook nog het geval is
De bovenste is inderdaad voor de geluidskaart, de onderste lijkt mij een aansluiting voor 4-pins molex als voeding voor de videokaart(en)

edit:
damn, verkeerd geplaatst. Reactie op Mister_fu

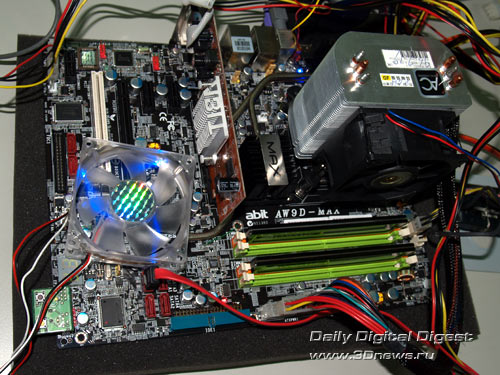

Klopt, hier te zien.
Vreemd dat Abit de 975 chipset gebruikt, terwijl Intel al een nieuwe 965 chipset heeft uitgebracht die de Core 2 Duo beter ondersteunt, of zie ik het verkeerd ?
Uit het nieuwsbericht:

De moederborden zijn geschikt voor zowel de huidige Pentium D-processors, de nieuwe Core 2 Duo-processors maar zijn ook voorbereid voor de nog te introduceren quad-coreprocessors van Intel die zijn gebaseerd op de Kentsfield-core.
Dit zal wel geen budget boardje zijn (edit: ahh 200... lezen |:( ) , zo te zien gebruiken ze nu ook kwaliteits elco's net als op de dfi venus, deze zouden langer meegaan dan de standaard low-esr elco's die je op normale boardjes ziet...
@ theodouma

De netwerkpoorten zitten gewoon boven de usb aansluitingen hoor ;)

En de geluidskaart zal wel links onder in het bord moeten worden geprikt [zon klein ding dat je meegeleverd krijgt] :)
Ik vraag me af of de Arctic Freezer 7 Pro hierop gaat passen, met die hoog uitgevallen north-/southbridge koelblokken.
