Door , , 41 reacties
Bron: Spode's Abode

Een zekere Spode, van Spode's Abode, zag wel wat in een nieuwe PCI Express-videokaart, maar had niet de vereiste stroomconnector en zag het niet meteen zitten om een nieuwe voeding aan te schaffen, dus ging hij maar zelf aan het klussen. Hij had namelijk nog een oude voeding liggen en merkte op dat een stukje van de ATX-connector wel heel veel overeenkomst vertoonde met de benodigde PCI Express-connector. Met behulp van een dremel worden de zes benodigde pinnen van de rest van de connector gescheiden en vervolgens met een vijltje wat afgerond zodat men de juiste vorm krijgt. Daar worden vervolgens twee molex-connectors aan bevestigd zodat men over twee 12V-lijnen en drie aardingen beschikt. Zodoende kan men met wat oude onderdelen toch een PCI Express-videokaart aansluiten zonder een extra connector of nieuwe voeding aan te schaffen.

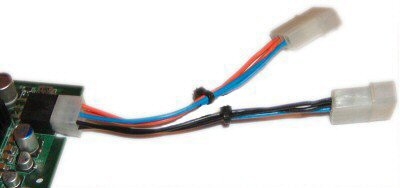

DIY PCI Express connector
Moderatie-faq Wijzig weergave

Reacties (41)

Dit is nou de tweaker spirit :P

Duur spul kopen is lang niet altijd nodig als je het zelf kunt bouwen ;)
2 molex-connectoren...
Dan te bedenken dat in vrijwel alle voedingen de 12V, 5V en 0V lijnen gewoon aan elkaar gesoldeerd zitten, dan had hij net zo goed 1 molex kunnen nemen en daarvan de 12V en 0V lijn kunnen gebruiken.
Maar als je een kleine 70watt over 12V of 5V volt wilt gaan trekken loopt er 5,8 resp. 14Amp.
Om smelten van je draadjes en vooral het vastbranden van contactpuntjes in connectoren te voorkomen sluit je veel stroom trekkende zaken parallel aan, zodat de stroom verdeeld wordt over 2 of meer draden en zo dus kleiner is.
ik vind het zowiezo stom dat ze nu weer een andere type stroom connector gebruiken nog even en dan heb je een 2e 20 pins mobo stekker nodig voor je videokaart


trouwens heb ik zelf wel es wat stroom af getapt van molex stekkers voor wat fannetjes

maar dan gingen andere dingen (zoals de fan van mn waterkoeling) niet werken toen toch maar een een fancontrol gekocht
Nee, dat gaat niet altijd goed, vooral niet bij een hoge stroom. Vandaar ook dat de spanningslijnen op de hoofd-molex zelf ook verdeeld is over meerdere draden.

Voor wie nog meer connectors wil klussen, zie oa deze guide met pinouts van diverse stekkers: http://gathering.tweakers.net/forum/list_messages/885613#pinouts
alle draadjes aan elkaar? Maar dan krijg je toch kortsluiting? :P
@Thund3r: wat heeft het moederbord nou weer met een voedingsconnector te maken?

die komt uit je voeding... of jenou het nieuwste moederbord koopt... het gaat hier om kabeltje van voeding naar videokaart
Maar vaak zit er dus wel een kabel bij zodat je hem makkelijk op bijvoorbeeld een molex stekker van je voeding aan kan sluiten.
Die zit normaal gesproken bij de videokaart, lijkt me ook nog al logisch. Bij de meeste AGP kaarten waar een molex in moest of zo'n floppy connector werd toch ook een splitter kabel of zo'n omvorm kabel meegeleverd?
Dus als de videokaart fabrikanten nu een nieuwe connector willen gebruiken zorgen ze ook maar voor een omvorm stekkertje.
printers worden ook verkocht zonder USB kabel :)
maar wel met stroomkabel
dat is niet altijd waar
In het geval van de reviewer zat die er dus niet bijgeleverd. Vandaar dat hij zelf aan de slag is gegaan ;)
Er wordt ook vaker bij een moederboard een verloop stroomstekkertje bij geleverd voor S-ATA HDD's.

Maar heb nog geen boarden gezien die dat voor de PCI-Express hebben.
Op mijn TrueControl 550W zit ook niet zo'n connector, komt er ook nog gewoon een verloop stekkertje op de markt, of zit deze bij je PCI Express kaart? Want ik wil strax eigenlijk wel een nForce4 SLI bordje kopen, alleen geen nieuwe voeding :P En zelf zo'n stekker maken zal bij mij ongetwijfeld fout gaan.
zo iets dacht ik ook al een beetje verkeerd putsen en dag videokaartje van pak-em-beet 500
Voor zover ik weet wordt bij elk moederbord met PCI-Express 16x toch zo'n connector geleverd? Of anders wel bij de videokaart? :)
dus heb je als het goed is 2 ....

dat is het zelfde als je een light fan koopt en een fanguard heb je gelijk een pot schroeven vol }:O

als je dan ook nog van zulke siliconen dempers koopt krijg je 12 schroeven en 2 dempers :?
(elk 4 nodig als je die niet al bij je fan had)
Heel slim, de stroom toch toch uiteindelijk allemaal uit 1 punt, dus ik zie ook niet in waarom daar wr een andere stekker voor nodig is. Er zijn er al zoveel :(

Maargoed, nu nog een mod die deze stekker op 1 molex zet ipv 2.
en dan mag je je vervolgens afvragen waarom de betreffende videokaart of de bereffende voeding het loodje legt :z Als je even wat naar boven leest, zie je een mooie berekening die aangeeft waarom er 2 molexen nodig zijn... 14 A door een 5V lijn is niet goed voor die lijn...
Waarom zitten er dan meestal 3 of 4 molexen aan 1 kabel?
Omdat er door een normaal apparaat aan een molex kabel niet meer dan 10 tot 15 watt wordt getrokken. En dat is verdeeld over 2 lijnen (5 en 12volt).
Op de wat duurdere voedingen is er zelfs een aparte kabel voor de VGA kaart bevestigd met dikkere kabels en aparte sense draden.
Echter zal niet de videokaart of de voeding het loodje leggen (want die kunnen die stroom wel hebben), maar het draadje met zijn connectoren.
Zo heb ik een keer een P4 connector gemaakt...
Mischien dat je de rest van die plug dan kan gebruiken voor die pci-express aansluiting :)
doet mij eerder denken aan de manier waarop ik mijn fietslamp heb gemaakt :P
Nu heb je dus ipv een nieuwe voeding een oude nodig :P
Heb zelf pas geleden een Sapphire X800 XT PCI Express aangeschaft. Was netjes een verloopstekkertje meegeleverd.
Was ook echt niet van plan zelf zo'n ding in elkaar te knutselen. Kan alleen maar misgaan.
* 786562 orion84
Enige wat ik me kan voorstellen van het nut van een apparte connector is dat je daarmee mensen wil dwingen om een voeding te nemen die een dedicated lijntje voor je pci-express kaart levert ipv dat je gebruik moet maken van een andere lijn die al aan meer onderdelen stroom levert. Maarjah, dat is dus niet het geval blijkens het feit dat er een verloopstukje wordt meegeleverd.
