Kast met gekanteld ATX-moederbord voor betere koeling

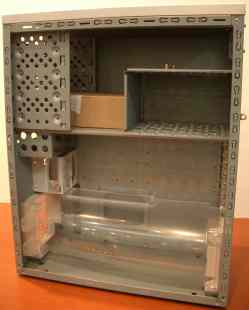

Op Heise Online is een bericht verschenen over een innovatieve ATX-kast van Avance Technologies. Zoals bekend is Intel de nieuwe BTX-form factor aan het pushen, om aan de hitteproblemen in moderne systemen het hoofd te bieden. Avantech heeft een andere aanpak gekozen; zij hebben een kast ontworpen waarin een ATX-moederbord op zijn kop geplaatst moet worden. Op deze manier bevindt de grootste warmtebron, de processor, zich onderin de kast. De koeling van de processor komt in de kast in een plastic luchtsluis te zitten.

Twee 120mm fans zorgen hierop voor de verwijdering van de warmte uit de sluis. De warmte van de processor heeft op deze wijze geen invloed op de rest van het systeem. Een ander voordeel is dat de koeling van de videokaart op deze wijze de warmte in de juiste richting blaast. Helaas zullen veel moederborden niet passen in deze behuizing. Als de koeler op de northbridge te groot is, of de processor te veel naar het midden van het moederbord is geplaatst zal de luchtschacht niet passen. Wel geeft de ontwikkeling van deze kast aan dat het ATX-model nog niet afgeschreven hoeft te zijn.

Reacties (68)

[MahRain]

Ja, dit is slim!

Weet iemand eigenlijk waarom PCI kaarten ondersteboven hangen? Waarom is dat ooit verzonnen?

[Jasper Janssen]

Dat is omdat ze de tegenovergestelde kant op wijzen als de oude ISA sloten, zodat fabrikantern gtedeelde (E)ISA/PCI sloten konden maken bij gebruik van dezelfde slotplaatjesin de kast.

[Little Penguin]

Dit heeft alsd ik het me goed herinner te maken met het feit dat men ISA en PCI gecombineerd had op 1 moederbord (vroeger...)

Op deze manier was het mogelijk om 3 ISA en 3 PCI sloten op een moederbord te plaatsen in een kast met maar 5 uitbreidingsmogelijkheden.

1 slot deelde dan een ISA en PCI aansluiting (waarvan er maar eentje bruikbaar was natuurlijk).

Op dit manier kreeg de gebruiker de maximaal mogelijke vrijheid...

* 786562 Little

[Countess]

dat komt omdat er eerst isa was.
en ze wilde een isa en pci slot in de zelfde ruimte kwijt kunnen.
zeker oems als compaq en HP.
dan konden ze in un kleine kastjes met maar 2 of 3 gaten aan de achter kant voor een kaart toch de mogenlijkheid bieden van of 3 pci of 3 isa kaarten.

moet sneller typen

[Verwijderd]

Compaq is nu HP...

[Sir_Eleet]

Je zegt het al.. Compaq is nu HP..

[intGod]

In mijn PIII 800 kast zat op mijn INTEL een volledige luchtsluis die vanaf de processor naar buiten liep. Op die manier kwam de hitte van mijn processor ook niet in de kast terecht.

Dit is dus eigenlijk een zelfde systeem alleen iets breder uitgevoerd zodat het ook met meerdere moederborden kan werken.

[TripleM]

Eh dit heb ik dus ooit al es gemaakt in een oud kastje. Alleen was mijn pijp niet doorzichtig, het principe is natuurlijk ideaal. Warmte direct afvoeren via een apart kanaal zodat deze geen invloed heeft op de warmte van overige onderdelen.

Vind overigens wel dat dat weinig te maken heeft met of het ATX model al dan niet afgeschreven kan/moet worden, maar okee.

[Kevinp]

Intel schijft het atx model af omdat het te veel hitte produceerd. Als kast fabrikanten dit als standaard nemen dan is dat probleem voor een deel opgelost. + dat dan (zoals al gezecht) de videokaart ook beter gekoeld word omdat dan de hete lucht meteen kan opstijgen, zonder weer terug tegen het kaartje te komen.

[Verwijderd]

Ik kan mij vergissen maar volgens mij blaast de koeler van je VGA-kaart juist koude lucht op het koelelement, ipv warme lucht weg te zuigen.

[Kurgan]

olgens mij blaast de koeler van je VGA-kaart juist koude lucht op het koelelement, ipv warme lucht weg te zuigen.

En waar denk jij dat die lucht vandaan komt? Tenzij je een rechtstreekse aanvoer hebt van buiten je kast naar je GPU, zuigt de koelfan van je videokaart dus (relatief) warme lucht bij andere onderdelen vandaan. Daarom wil je dus een goede airflow in je kast hebben.

Overigens is zo'n rechtstreekse aanvoer wel mogelijk, Sunbeam heeft daar een mooie ducting mod voor.

[Tadango]

Heb ik ook op mijn 1800XP, draait op 0.1v hoger op 1833mhz fluister stil 1 x 8cm op 7v zuigt de lucht de kast uit. Echt ideaal

[:murb:]

Inspiratie van Apple's G5 misschien?

http://www.apple.com/powermac/design.html

[IWriteCode]

Außerdem isoliert sie die dort entstehende Wärme vom restlichen Gehäuse -- dieses Konzept erinnert an den inneren Aufbau des Apple Power Mac G5.

Daar lijkt het wel op

Tis wel een heel mooie kast... ben benieuwd wat ie moet gaan kosten...

[Toink]

Dat doen ze met pc's wel vaker...

[FiRePaTH]

En hoe zit dat dan met de I/O ports achterop je moederboard? Die zitten dan ook ineens op een rare plek!

[Verwijderd]

zoals ik al zei denk ik gewoon de andere kant van de kast. (zie me post hieronder) En dan beetje draaien zijn je I/O poorten nog steeds achter, wel aan de onderkant maar dat is opzich beter. (Dat gebeurd ook met BTX trouwens, de I/O onder de kaarten)

[Jasper Janssen]

Dit is toch gewoon een WTX kast, of ben ik nou gek? (don't answer that)

[KompjoeFriek]

Dan nog eerder X_I_V

(ATX op z'n kop )

[DjGeRo]

Je bent gek.

[airliner]

XTA is de goede benaming denk ik

[Niles]

Op die foto ziet het er net uit alsof het met plexiglas en tape in elkaar is gezet. Iig niet alsof het een nieuwe (pre-gemodde) case is van Advance Technologies

[Verwijderd]

Zeer goede ontwikkeling, Als ik het goed begrjp gaat de moederbord eigenlijk gewoon naar de anderekant. links ipv rechts van de kast. Dus alles andersom in bouwen. Zo staan de PCI kaarten en AGP kaarten met hun hittebronnen ook naar boven wat stuk beter is, want nu blijft (deels) de hitte gewoon onder de kaart hangen (warme lucht stijgt graag op... En dit is eigenlijk wel makkelijk te realiseren ja...Gelukkig dan nog bedrijven die nog zo denken en niet hondjes van Intel zijn (met hun ovens).. Gaat goedzo

[Verwijderd]

Ik zie van die hele constructie nou niet echt de voordelen in.

Het zou werken als je de pvc pijp tegen je moederbord aan zou bevestigen met het gat over je cpu koeler (zonder fan) heen. Op deze manier laat je van links naar rechts de koude lucht langs je koeler stromen.

Om dit op deze manier te moeten laten werken moet je mbv een fan op je CPU koeler de lucht in de pvc pijp trekken. Je bent dan dus warme lucht uit je kast in op je cpu aan het blazen. Dan kun je beter gewoon een constructie dat koele lucht rechtstreeks van buiten de kast op je CPU wordt geblazen

[Silent Hunter]

is opzich wel een idee ja

ik zat dan te denken om de Koelblok Fanloos te laten en dan een soort van PVC buis erop te zetten en dan op 1 plek een fan plaatsen die dan de warmte afvoert naar buiten via b.v outtake

Ideetje

bocht is hier nodig ivm window mocht iemand dan geen window hebben / groot genoeg kan dan ook altijd rechtstreeks op de side panel

[Eärendil]

Waarom zou je er een bocht in maken, je kan ook gewoon een gat in je zijpaneel maken

Je linkje doet het nog niet, tekst is wel veranderd, link niet

[esperanto]

wow??? Ik wil graag een kast ZONDER fans! dank u... tering herrie.... silenta eble?

[tweakerbee]

Zonder hoeft nou ook weer niet, maar 2 120mm Papst fans (met in totaal 23dBA aan "herrie") is niet meer dan een rustig zuchtje wind.

Het probleem zijn die kleine 6000rpm fannetjes op videokaarten en northbridges...

[gp500]

120 mm fans zijn aardig still

[esperanto]

aardig ja... maar niet still. vroeger kon het ook gewoon zonder fan.....

En die Zalman dingen kosten een godsvermogen.....

Het enige alternatief is niet meer leverbaar:
www.calmpc.com

Ben ik dan echt de enige die gek wordt van die herrie?

Silentu komputilo!

[CARman]

Vroeger .................. hadden ze geen verkeersdrempels, maar gaten in de weg.

Vroeger .................. waren de PC's op zijn zachtst gezegt ook iets minder snel dan nu. Noem het vooruitgang. Sja, en dat genereerd zo enorm veel warmte dat passief koelen in een normale kast domweg niet meer mogelijk is. Dus geen fanless kasten meer net als vroeger, of je moet voor een Epia gaan iod, dan kan het nog net.

Of je ook bereid bent om performance in te leveren ?

Aan de andere kant zijn er ondertussen nog steeds genoeg systemen die van zicht zelf zo stil zijn, dat het echt niet meer storend is. Tenminste niet in vergelijking met mijn lawaaimachine

[Makkelijk]

Dus eigenlijk nu ook nog, want je hebt leiver een EPIA dan een 486 SX.. dus mensen die over vroeger zeiken kopen maar een EPIA

[_Thanatos_]

Zalman heeft zo'n ding, maar of je de kast dan nog beet kan pakken met een 3,6GHz CPU erin...

[IWriteCode]

Het moederbord zit niet op z'n kop, maar gedraaid:

Durch die Drehung des Mainboards sitzen auch Kühler und Lüfter von AGP-Grafikkarten plötzlich auf der richtigen Seite, nämlich oben.

En het lijkt mij erg lastig met je connectoren... daar zul je dan allemaal kabeltjes voor moeten regelen om ze alsnog naar buiten te geleiden...

[Verwijderd]

je moederbord is wel degelijk op de kop. Je moet het gewoon zo zien. nu zit de moederbord aan de rechte kant van de kast. zet 'm aan de linker kant en zorg dat de I/O poorten aan achterkant steken. Voila, cpu onder en dergelijke. Idd wat ze zeggen, kast op de kop zetten is zelfde.. behalve de drive bays

[Verwijderd]

Nee, als je nu vanaf de voorkant naar je kast kijkt, zit je moederbord rechts in de kast. Deze kast heeft z'n bord links zitten, dus dan kun je het bord omdraaien zonder dat je in de problemen komt met je IO-ports!
