Door , , 38 reacties

Simultaan met de presentatie door AMD van de Athlon 64-processors, heeft AOpen voor de Socket 754-modellen hiervan een vijftal moederborden vrijgegeven. Twee ervan zijn gebouwd op VIA's K8T800-platform, en drie plankjes hebben de nVidia nForce 3 150-chipset als basis. AOpen voorziet moederborden van features zoals SilentTek2 om fangeluid te reguleren, EzRestore voor dat wat de naam al zegt, DieHard BIOS om je BIOS te redden, en EzClock voor overklokken. Meer uitleg over deze features kun je hier vinden. Hieronder de andere uitrustingsdetails van de diverse moederborden, per chipset:

ModelAK86-NAK86-L
CPUAMD Athlon 64AMD Athlon 64
ChipsetVIA K8T800VIA K8T800
Socket754 pin754 pin
FSB800MHz800MHz
GraphicsAGP 8XAGP 8X
GeheugenDDR400/333/266DDR400/333/266
S-ATA poortx2x2
IDE ATA 133JaJa
Raid support0,10,1
Hyper-TransportJaJa
LANVIA 10/100Mbps LANRealTek Gigabit LAN
GeluidAC'97 5.1AC'97 5.1
ModelAK89 MaxAK89-NAK89-L
CPUAMD AthlonXP 64AMD AthlonXP 64AMD AthlonXP 64
ChipsetnVidia nForce 3 150nVidia nForce 3 150nVidia nForce 3 150
Socket754 pin754 pin754 pin
FSB800MHz800MHz800MHz
GraphicsAGP 8XAGP 8XAGP 8X
GeheugenDDR400/333/266DDR400/333/266DDR400/333/266
S-ATA Poortx4NNee
IDE ATA133JaJaJa
Raid supportJaNeeNee
Hercules PCIJaNeeNee
Hyper-TransportJaJaJa
LANRealTek Gigabit LANRealTek 10/100Mbps LANRealTek Gigabit LAN
IEEE 1394 Poortx2 (Agere PHY)NeeNee
GeluidAC'97 5.1AC'97 5.1AC'97 5.1

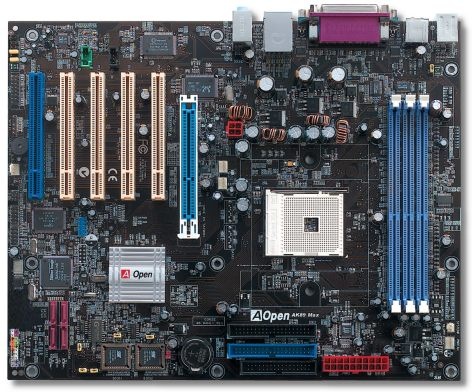

AOpen AK89 Max nForce 3 150 moederbord
Moderatie-faq Wijzig weergave

Reacties (38)

fsb 800mhz
wat wordt hiermee bedoelt? bij mijn weten draait een DDR 400 bus op 200 Mhz. de bitrate daarentegen is, omdat zowel op opgaande als neergaande flank een bit verzonden wordt, twee keer zo hoog: 400 Mb/s. doe je dit keer 64 "bitlanes" dan kom je op 25600 Mb/s ofwel 3,2 GB/s. Die 3,2 GB/s zie je terug in PC3200, de andere naam voor DDR400.

athlon 64 hypertransport heeft een bitrate van 6,4 GB/s maximaal. op de athlon 64 is het in 16 bitlanes geimplementeerd per richting. dus krijg je ((6400/2)MB/s)/16 = 200 (MB/s)/pin = 1600 (Mbit/s)/pin. omdat de bus in ddr fashion is moet je nog even delen door 2 en kom je dus op een bus met een frekwentie van 800 Mhz.

kennelijk bedoelen ze met de 800 Mhz de hypertransport bus dus. bij intel is deze verwarring niet mogelijk omdat de pentium 4 maar 1 fsb heeft namelijk de bus naar de northbrigde. athlon 64 heeft deze geintegreerd. maar goed de eigenlijke athlon 64 fsb is misschien ook wel de hypertransport bus maar ik moest het alleen even narekenen om het zeker te weten. :)

edit:
typo's
Je zult zien dat AMD in haar reclame uitingen HT 1600 zal gebruiken. Er zijn immers 2 HT lijnen tussen de verschillende chips. Dus 2 * 800 = 1600. Vindt het zelf een beetje marketing blah blah, maar intel doet in feite hetzelfde met FSB 800 wat eigenlijk 200 is.
nee volgens mij bedoelt amd met 1600 HT, 1600 Hypertransport Transactions. dit heeft niks met "2 HT lijnen" te maken maar geeft gewoon aan dat er per clock twee transacties plaatsvinden (DDR). de frekwentie van een bitlijn is 800 Mhz, 2 bits per clock levert dan 1600 HT.

wel is het zo dat de athlon 64 twee 16 bitlijns hypetransport bussen heeft: eente in en eentje uit. dus je kunt zeggen dat de athlon 64 2 simplex HT verbindingen heeft van 3,2 GB/s. maar je kunt ook zeggen dat de athlon 64 een full duplex HT verbinding heeft van 6,4GB/s. de tweede omschrijving wordt veelal gebruikt.
FSB? Da's klets, er is geen FSB bij de Athlon64 want er is geen Northbridge. De geheugeninterface is 400MHz DDR, dat zullen ze wel bedoelen... :)
FSB is inderdaad een beetje onzinnig hier, ze bedoelen nu waarschijnlijk de snelheid van de HyperTransport link, maar goed, je moet toch een verweer hebben tegen de 800 MHz FSB van de P4. Wat erger is, is dat ze de snelheid van de NForce3 ook als 800 MHz bestempelen, terwijl dit (bij mijn weten) 600 MHz is (en dan ook nog 8bit upstream).
Wat is dan Hypertransport? De snelheid tussen de core en de ingebouwde geheugencontroller? :?
de pentium 4 wordt middels de fsb verbonden met de chipset van het moederbord. aan deze chipset hangen dan het DDR geheugen, AGP videokaart en de PCI devices o.a.

op de athlon 64 processor hangt het DDR geheugen direct aan de processor via de interne DDR memory controller. de tweede bus op de processor, de hypertransport bus, is bedoelt voor contact met de chipset van het moederbord. deze chipset zorgt voor connectivity met de AGP videokaart en de PCI devices o.a.

hypertransport kan ook gebruikt worden om meerdere processoren aan elkaar te koppelen. in het geval van de athlon 64 processor is dit echter niet mogelijk. de opteron server processor heeft echter meerdere hypertransport bussen. dit maakt het mogelijk tot en met 8 opteron processoren aan elkaar te koppelen.

zoek maar eens op 'athlon 64' via google er zijn voldoende omschrijvingen/reviews te vinden die e.e.a. duidelijker maken.

edit:
@misc
zit je me nou te dollen of wat? :) iedereen weet toch dat de amd 64 processoren een ingebouwde ddr memory controller hebben. hup ga je huiswerk doen! ;)
Maar de Athlon 64 (socket 754) had toch geen geheugen-controller aan boord? Dat had toch alleen de Athlon 64 FX (socket 940/939)?(dat verklaart ook de grote hoeveelheid pinnen bij de Athlon 64 FX) De Athlon 64 (754) heeft dus wel een Northbridge nodig? En die heeft dus wel een fsb? Toch? :)

reactie op 'bierbuik'
Ook de gewone 64 heeft een geheugencontroller aan boord hoor :)

Het grote verschilt tussen de 64 en de FX is dat de FX een dualchannel geheugencontroller heeft, en de gewone 64 een single channel .............
t is misschien een domme vraag, maar wat is het verschil tussen single- en dualchannel?
lijkt me een heel interresant bordj...

Maare welke RAID ondersteund die nvidia??
Apart promise chipje uiteraard.
Goed dat de socket ongeveer in het midden van het mobo zit, met sommige mobo's zoals het MSI mobo kan je problemen krijgen met je klip van je cooler omdat deze dan tegen de voeding komt of zelfs in de voeding door het roostertje wat bij mij het geval was, hierdoor voel je je toch iets minder veilig ;) Verder is het jammer dat het koelblok op de bridge niet een cooler is wat bij veel andere wel het geval is. Misschien komt er nog wel 'n 2e versie uit van dit mobo, maar qua kleuren is het een fraai mobo.
Verder is het jammer dat het koelblok op de bridge niet een cooler is wat bij veel andere wel het geval is
Wat is er mis met een passief gekoelde geruisloze chip?
wel een cooler, geen fan...
Een fan is in dit geval ook niet echt nodig. Het zwaarste onderdeel van een northbridge is niet aanwezig, maar is ge´ntegreerd in de core van de Athlon64: geheugencontroller
Verder is het jammer dat het koelblok op de bridge niet een cooler is wat bij veel andere wel het geval is
[rant] jammer?? die dingen maken alleen maar herrie hoor.. en ze gaan nog is stuk ook.. als het passief kan doe het dan ook passief :( [/rant]
Wat is een Hercules PCI eigenlijk? dat ie blauw is? :?

verder kijk ik uit naar de benchmarks die komen! ben zeer benieuwd naar de prestaties :Y)
Das een slot waarvoor een apart 3,3v stroomcircuit voor is gemaakt voor kaarten die veel vermogen vragen, bijvoorbeeld RAID-controllers of USB-controllers. Dat soort dingen
Ligt het nou aan mij of is het afgebeelde mama plankje erg breed? Als je goed kijkt zie je dat er 3 gaten in de breedte zijn om de plank vast te schroeven aan je case!
dit is een gewoon moederbord, niet al te breed.

tenzij je die kleine moederbordjes gebruikt die alles on-board hebben en eigelijk ook niet echt goed zijn.

gewoon iets groter kastje nemen dan die goedkope rommel.

43cm hoog is genoeg, moet geen maxit tower zijn (voor koeling eventueel nog beste, case even aanpassen en 5 inwaartse+5 uitwaartse fans en je hebt daar al geen problemen mee :))
Kennelijk is A Open ook op de hoogte van de productie cijfers van de socket 940 Atlhon 64 FX en vindt de aantallen niet groot genoeg om er een mainboard voor te produceren.
Best veel borden voor de Athlon 64 door AOpen tegelijkertijd ge´ntroduceerd! Ik kan me de tijden nog herinneren toen de Athlon classic werd uitgebracht... Ook leuk is dat de meeste moederbordfabrikanten borden maken met de nVidia en de VIA chipset, daardoor is er gelijk weer wat meer keuze.

Overigens heb ik nog nooit van een AMD AthlonXP 64 gehoord, zal wel een typo zijn. ;)
SyS_ErroR moet maar eens wat vaker uitgebreide moederbordjes kopen :) Ik heb al zulke breede moederborden gehad sinds het P2 tijdperk.
In een beetje kwaliteitskast past het prima hoor, dan zijn ook alle gaten ervoor aanwezig.
dat wordt moeilijk pennetjes rechtbuigen van de cpu als ze krom zijn :p
