Door , , 14 reacties
Bron: TecChannel

Tom's Hardware Guide en het Duitse TecChannel hebben meer details gepost over de werking van de AMD 761 northbridge, die deel uitmaakt van de 760MP dual Athlon chipset. Volgens THG telt de 762 northbridge maar liefst 900 pinnetjes. Deze hoge pincount is het gevolg van de twee point-to-point bussen, die het aantal benodigde pinnen voor de FSB verdubbelen. Door het hoge aantal pinnen en verbindingen is het gebruik van een 6-layer mobo design noodzakelijk om een stabiele werking te garanderen. De gebruikelijke consumenten plankjes hebben maar 4 lagen en kunnen daardoor tegen lagere kosten geproduceerd worden:

The AMD 762 System Controller is the northbridge for the AMD 760 MP chipset. Supporting up to four gigabytes of PC2100 DDR SDRAM, this controller has over 900 pins and will require a six layer motherboard. AMD's goals with this product was to enable unprecedented x86 multiprocessing power using inexpensive and commonly available motherboard fabrication techniques. Although the use of six-layer motherboards will drive up the costs slightly, this was a necessity to implement the powerful point-to-point design. Given its flexibility and bandwidth, multiprocessing systems based on the AMD 762 look to set new performance standards in dual SMP x86 configurations while selling at extremely competitive price points. [break] De 762 northbridge ondersteunt maximaal 4GB geheugen. Voor een dual processor systeem is dit meer dan voldoende. Om te voorkomen dat de processors gaan muiten omdat de data die zij in hun data cache hebben niet meer overeenkomt met de gegevens in het hoofdgegeheugen, ondersteunen de 762 northbridge en de K7 core het 'MOESI' cache coherence protocol. MOESI staat voor 'Exclusive Clean, Shared Clean, Invalid, Exclusive Modified and Shared Modified' en moet de geldigheid van de data in de caches van beide processors garanderen. Het MOESI concept wordt in veel multi-processing architecturen gebruikt, bijvoorbeeld die van Sun.

Praktisch gezegd zorgt MOESI ervoor dat de cache van processor B een update krijgt van processor A als processor A een wijziging maakt in een geheugen gebied dat processor B in z'n cache heeft (en vice versa). Als dit niet zou gebeuren, zou processor B immers verouderde data in z'n cache hebben. Bijkomstig voordeel is een performance verhoging, omdat beide processors uit elkaars cache kunnen eten wanneer een processor op zoek is naar een hapje data dat al gecached wordt door zijn collega. Het is dan niet nodig om de data uit het ver gelegen geheugen op te gaan halen, wat een vette latency penalty tot gevolg zou hebben. De beschikbare geheugen bandbreedte kan bovendien efficiënter benut worden omdat de geheugenbus wordt ontlast:

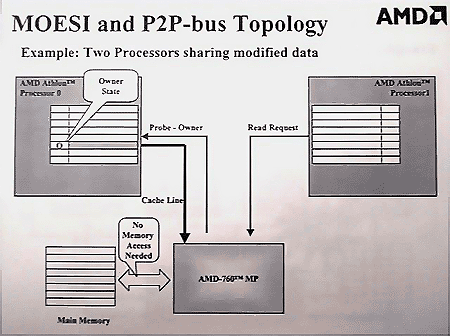

AMD 760 chipset - schema MOESI en P2P bus topologie

Wat betreft de Mustang kan THG melden dat de voor eind dit jaar geplande release datum nog steeds haalbaar is. Desondanks kan het nog tot het eerste kwartaal van 2001 duren alvorens de processors goed leverbaar zijn. Volgens AMD is 1,5GHz geen probleem met het huidige 0,18micron procédé. AMD kon verder bevestigen dat de Mustang core inderdaad de beschikking heeft over een verbeterde branch prediction unit: [/break] On the Mustang front, an AMD representative confirmed for us that this workstation and server oriented chip is firmly in line to ship towards the end of the year, although products might not reach the channel in quantity until early 2001. He also confirmed that there is little doubt that this enhanced Athlon will reach 1.5GHz on the current 0.18 micron process. The AMD representative continued that while he can tell us that the branch prediction unit for the Mustang has been revamped over the Thunderbird's to improve accuracy, AMD plans to wait until next month's Comdex to take the wraps off of Mustang.
Moderatie-faq Wijzig weergave

Reacties (14)

Hmzz, das moesi stelt natuurlijk geen ruk voor. Dat is al zo oud als het bestaan van de microprocessor. Nix nieuws onder de zon dus.

Neemt evengoed niet weg, dat het wel een van de snelste architecturen is voor multiprocessoren. En niet te vergeten ook in een 2-(4 proc) of 3-(8 proc) dimensionaal multiprocessor systeem erg goed te gebruiken. Echter vergeet niet dat hiervoor best een brede bus tussen beide processoren moet bestaan... Als ik me niet vergis heeft intel slechts 2 draatjes tussen de procs.

daarnaast denk ik niet dat amd heeft nagedacht over meer dan 2 processoren, ook daarin kan ik me vergissen natuurlijk, maar bij 4 of 8 processoren heb je natuurlijk te maken met meer buren.. en dus kan het zijn dat je uit meerdere processoren een update moet krijgen...

maargoed, even daargelaten wat intel voor architectuur gebruikt. Ik denk dat dit het beste systeem is voor multiprocessing, maar zeker niet vernieuwend...
Tsja..
Dat Moesi kan zo oud zijn als wat (maar vast niet sinds het begin van de microprocessor), maar dat neemt niet weg, dat het toepassen ervan nieuw is (waarschijnlijk voor x86 systemen).

Op het plaatje kun je zien dat het allemaal via de 760MP chips loopt. Heb de spes niet doorgenomen, maar in dat geval betekent het dat het via bestaande lijnen loopt die toch al naar de chips liggen...

Eneuh.. Ze hebben wel degelijk over 4-8 cpu's nagedacht...
Maar dit "instap model" was er niet voor bedoelt...
Intel's BX kon toch ook geen 4CPU's? En daar was het nog makkelijker voor ook...
Maar aangezien de Alpha ook met 4-8 CPU's draait op 1 mobo... Zal het AMD ook wel lukken er een chipset voor te maken (waar ze dacht ik al mee bezig waren, 780MP ??)

Het is zoals "algemeen" bekent overigens dus de architectuur van de Alpha, waarschijnlijk op "alle" punten....
Dus niet nieuw, wel vernieuwd, wel goed en "approved"
Geld is het probleem niet, het is voor zakelijke toepassingen in servers vooral. De meeste mensen/bedrijven die dit soort dingen kopen kijken niet naar geld maar naar kwaliteit. En de dingen die ik tot nu toe gehoord heb over de 760MP-Chipset zijn verre van slecht. Zeker dat MOESI systeem is niet verkeerd :P als het tenminste goed werkt in de praktijk
Klopt helemaal wat je zegt ... Bedrijven kijken niet naar de prijs maar naar de prestatie's ! :D

Maar ik vraag me heel erg af of het voor ons tweakertjes berijkbaar wordt/is ???

Ik vraag me verder ook nog af .. kan er alleen DDR op of kan er ook een Gewoon dimmetje op ?

Verder ik blijf bij AMD, heb ik altijd al gedaan ik hoop alleen dat dit is wat ze zeggen ... zoiets als toen met de introductie van de Athlon ... Men verwachten het gewoon niet .... :)
900 pinnen voor een dual system is dan nog net te doen, maar worden dit niet wat erg veel meer bij een 8 CPU system? AMD gaat dan wellicht dat andere system van hun gebruiken, maar waarom is dat niet in het dual system gebruikt?
AMD gaat per 2 processoren 1 northbridge gebruiken die met een enorm snelle bus met elkaar verbonden zijn...

Dus in feite krijg je dus enorm veel pinnen bij een 8 CPU systeem (4 * 900 = 3600)
Dat moesi is dus wel leuk.. Een soort van cache verdubbelaar! Nu betekend 2 maal zoveel processoren ook echt 2 maal zoveel cache
Als ik me niet vergis hadden de eerste Athlon planken die nog met de Irongate chipset uitkwamen ook allemaal 6 lagen. Pas later bij een revisie van die chipset en bij de Via chipsets werd dat terug gebracht naar 4.

Dus echt zoveel duurder zullen die planken ook weer niet worden, aangezien de athlon moederborden ook nooit echt veel goedkoper zijn geworden. (schaarste?)
> ACM

Met de huidige (760MP) chipset is het mogelijk om 2+ way systemen te bouwen... Met de LDT bus (kan je je vast nog wel herinneren Lightning Data Transport, snel busje: uit m'n hoofd 6.4GB/S) kunnen de NorthBridges aan elkaar "geknoopt" worden... In principe kan dus een groot aantal processoren ondersteund worden (8 zeker)...
Ik heb nu al meer dan 6 jaar slechts 1 AMD processor per PC gehad. Ondanks dat er theoretisch al zo'n 14 miljoen parallel geschakeld hadden kunnen worden in één enkele PC (volgens één of andere (roddel) site een ruim jaar geleden over de Athlon) zie ik eindelijk heel blije berichten. Gister nog die AMD presentatie Dual Athlon, nu betere specificaties, morgen het het uiteindelijke board?

Ik verwacht dat dit mobootje meer dan 800 nlg zal gaan kosten maar zelfs dan is het nog een koopje! Ik zie eigenlijk nog veel meer uit naar dat mobo met dual support en 8 mb L3 cache! (volgend jaar mei misschien?) Verwacht dat deze laatste meer dan 2000 nlg zou kunnen gaan kosten gezien de relatief gigantisch grote supersnel cache geheugen dat net zo snel zou kunnen worden als L2 cache
kijk dan duurt het wel lang om een dual moederbordje te maken, maar dat heeft wel weer zijn voordelen. alleen heeft het als nadeel dat het weer in de portomonee gaat snijden. wel leuk zo`n moederbord.

:7 weer iets om op de verlanglijst van sinterklaas te zetten (en hopen dat hij dit jaar wel komt!)
De gebruikelijke consumenten plankjes hebben maar 4 lagen en kunnen daardoor tegen lagere kosten geproduceerd worden.
Dat worden zoals eerder ook al voorspeld werd, dus zeker in het begin geen goedkope plankjes :(

Net als met de P4 zal dan toch eerst de server/workstation markt lekker gemaakt worden, en de happy few die het geld er voor over hebben om het nieuwste van het nieuwste te willen hebben....

Dex
Klinkt tof, maar kan er ook SDRAM op? of alleen DDR?

anders moet ik 192Mb weggooien, das beetje zonde, kan je bijna nieuwe comp van kopen
