Er zijn foto's verschenen die de printplaat van de Nvidia GeForce GTX 1080 tonen. Ook is de exacte naam van de gpu op de videokaart te zien: het gaat om de GP104-400-A1. Het pcb heeft 5+1 fases en lijkt te zijn voorzien van pinnen voor een extra 8pins-stekker.

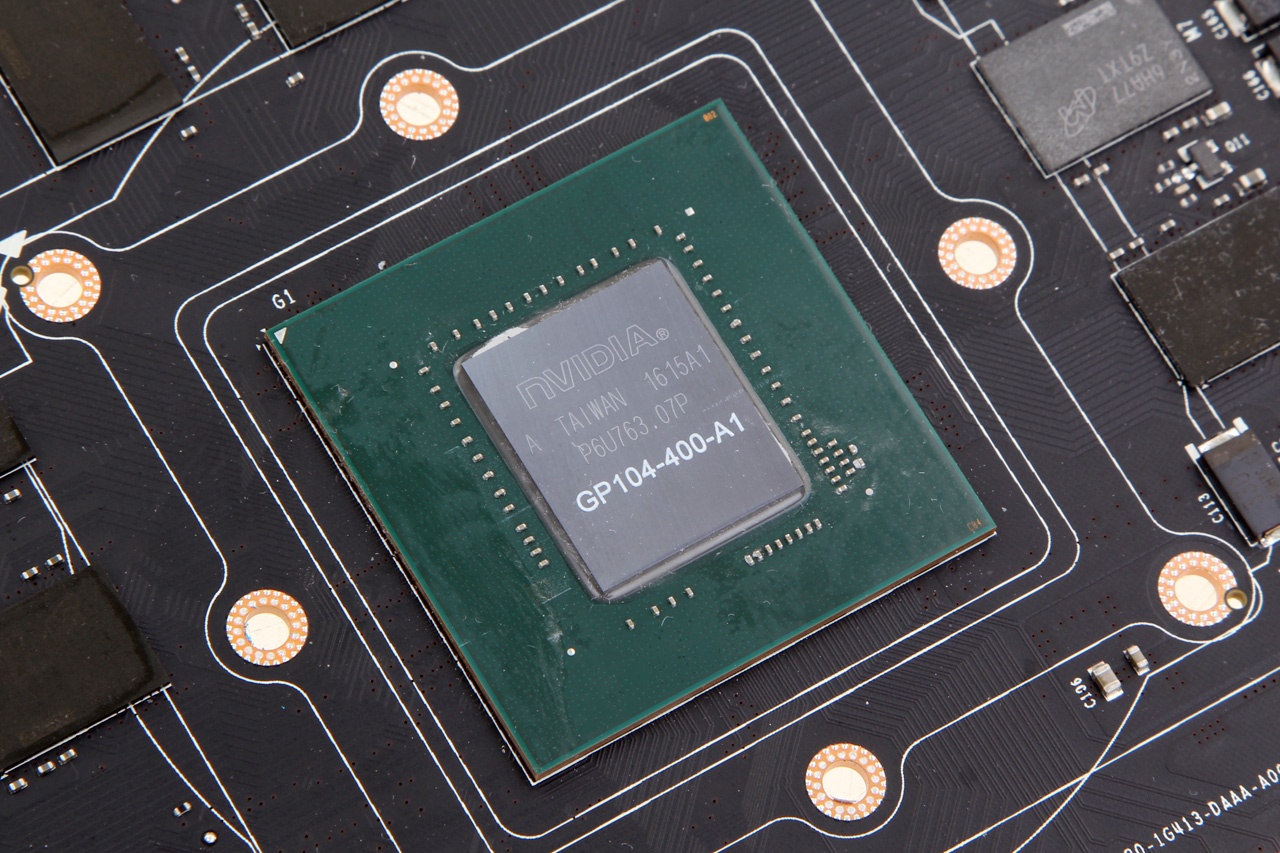

Hoewel Nvidia de GeForce GTX 1080 heeft onthuld, heeft de fabrikant nog niet alle details bekendgemaakt. Zo was officieel het exacte typenummer van de gpu nog niet bekend. Foto's van de chip, gepubliceerd door Videocardz, bewijzen nu dat het inderdaad om de GP104 gaat, of GP104-400-A1 om volledig te zijn.

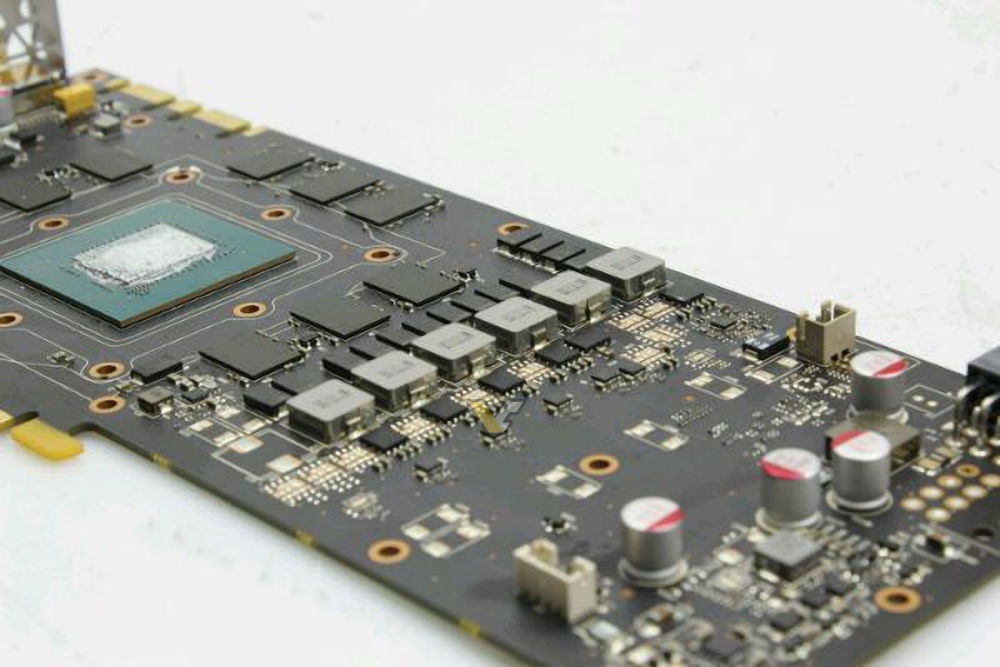

Er zijn ook foto's verschenen die de hele printplaat van het referentieontwerp tonen. Daarop is te zien dat de GTX 1080 5+1 fases heeft, vijf voor de gpu en één voor het geheugen. Dat is meer dan de GTX 980, die 4+1 fases heeft, maar minder dan de GeForce GTX 980 Ti met 6+2 fases. Het pcb is wat layout betreft vergelijkbaar met dat van de GTX 980, met acht geheugenmodules aan iedere zijde van de printplaat.
Nvidia gebruikt één 8pins-connector op zijn Founders Edition, ofwel het referentieontwerp. Die aansluiting is goed voor 150 watt en uit het pcie-slot kan nog eens 75 watt getrokken worden. De videokaart heeft een tdp van 180 watt. Op de printplaat zijn extra pinnen aanwezig, mogelijk een tweede 8pins-connector. Die staat echter haaks op de andere connector, of deze pinnen bedoeld zijn voor het toevoegen van een tweede stroomconnector is niet geheel duidelijk. Fabrikanten zouden een extra stroomaansluiting toe kunnen voegen aan GTX 1080-videokaarten die van een flinke overklok zijn voorzien.
Ook zijn de eerste foto's van den GeForce GTX 1080 met een custom design opgedoken. Het gaat om een videokaart van Galax, die op het oog met een eenvoudige en goedkope blower-koeler wordt uitgerust. Waarschijnlijk zullen andere fabrikanten kiezen voor koelers met meerdere fans, net zoals bij de huidige GTX 980- en 980 Ti-kaarten.
