Samsung start massaproductie mobiele dram-chips op '20nm'

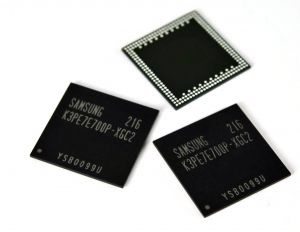

Samsung is de massaproductie van 20nm-class lpddr2-chips met een capaciteit van 4Gb gestart. De dram-chips voor mobieltjes zijn zuiniger en lichter dan de huidige 30nm-class-varianten en komen in 2GB-modules.
Met de aanduiding 20nm-class doelt Samsung op een productieprocedé ergens tussen 19nm en 30nm. De stap is een verbetering ten opzichte van het huidige op 30nm gebakken dram. In de tweede helft van 2012 verwacht Samsung dat de nieuwe 4Gb-chip zijn voornaamste dram-product zal zijn.
Samsung gaat de chips onder andere gebruiken voor 2GB-modules met een dikte van 0,8mm voor smartphones en tablets. Bij deze modules zijn vier 4Gb lpddr2-chips op elkaar gestapeld en het resultaat zou 20 procent dunner zijn dan de huidige 30nm-class modules van 2GB. Samsung had al wel een gelimiteerde 1GB-module met een dikte van 0,8 millimeter, maar het concern verwacht deze snel te vervangen door de nieuwe versies. In maart kondigde Samsung al de massaproductie op 20nm van ddr3-modules met een capaciteit van 8GB voor laptops aan en vorig jaar werd de massaproductie van nand-chips voor ssd's aangekondigd.
