De A6-processor in de iPhone 5 werd op de gevoelige plaat gelegd met een elektronenmicroscoop. De soc lijkt drie gpu-cores te hebben en geproduceerd te worden door Samsung, en niet TSMC zoals de geruchten deden vermoeden.
De foto werd gemaakt door ubmtechinsights en onthult onder andere drie gpu-kernen en twee lpddr2 geheugenkanalen van 32bit. Er werd al het nodige gespeculeerd over de gpu, die vergelijkbare prestaties levert als de PowerVR SGX 543MP4 in de A5X-soc, die in de nieuwste iPad zit. De foto toont echter aan dat er drie kernen aanwezig zijn, die volgens Anandtech een kloksnelheid hebben van 266MHz. De grootte van de chip wordt geschat op 95mm2, een stuk kleiner dan de 122mm2 van de A5-soc in de iPhone 4S. De ARM-kernen, die door Apple zelf werden ontwikkeld, doen hun werk op een kloksnelheid varierend van 800MHz tot 1200MHz.

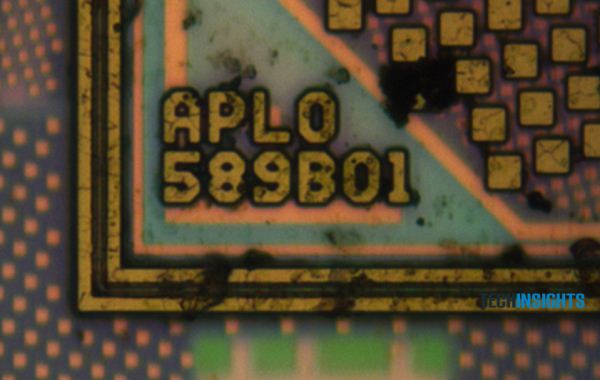

De chip is kleiner onder andere door het gebruik van Samsung's 32nm-procede, terwijl de A5 en de A5X nog op 45nm werden gebakken. Ook zijn er slechts twee 32bit-geheugenkanalen aanwezig, goed voor een 64bit-geheugenbus, ten opzichte van een 128bit-geheugenbus voor de A5X-soc. Dat is mogelijk omdat de iPhone 5 een veel lagere resolutie heeft dan de nieuwe iPad, en dus ook minder geheugenbandbreedte behoeft. Een andere foto van ubmtechinsights toont aan dat Samsung de productie hoogstwaarschijnlijk voor zijn rekening neemt.
