Door , , 17 reacties

VIA heeft een nieuwe form factor voor moederborden geÔntroduceerd. Het formaat van een zogeheten em-itx-bord houdt het midden tussen mini-itx en nano-itx. De standaard werd door VIA ontwikkeld voor ultradunne embedded-apparaten.

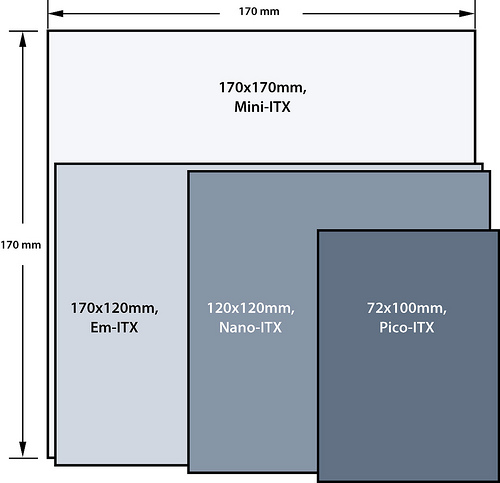

me-itx form factor

De nieuwe em-itx-form factor is met afmetingen van 17cm bij 12cm ongeveer dertig procent kleiner dan de mini-itx-standaard. De aansluitingen zijn verdeeld over beide lange zijden van het plankje, waardoor er tot twee keer zo veel in- en uitgangen kunnen worden geplaatst als op een regulier mini-itx plankje. Volgens VIA biedt de ongewone plaatsing van alle verschillende aansluitingen diverse voordelen.

Een em-itx-moederbord kan uitgerust worden met een groot aantal verschillende connectors, waaronder ethernet-, dvi-, vga-, lvds- en usb 2.0-aansluitingen en seriële poorten. VIA ontwikkelde bovendien speciale uitbreidingsborden. Op het pcb van een em-itx-bord zit een em-IO expansion bus, waarmee apart verkrijgbare modules kunnen worden aangekoppeld. Deze modules kunnen bijvoorbeeld extra connectors voor pci-e-, pci- sata-, ide- en firewire-aansluitingen leveren. De eerste moederborden met het em-itx-formaat, die vooralsnog uitsluitend met VIA's Nano-cpu's overweg kunnen,  zullen begin april beschikbaar komen.

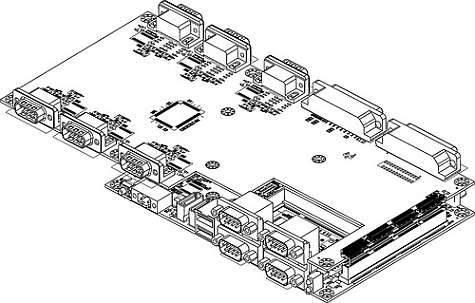

VIA em-itx form factor

Moderatie-faq Wijzig weergave

Reacties (17)

leuk voorbeeld plaatje, kan je nog eens wat apparaten mee aan sturen met zo veel com poorten :)
gelukkig worden er ook zoveel aparaten nog verkocht met een compoort :X
Voor consumenten zijn er nog weinig apparaten met een compoort beschikbaar, maar binnen de automatisering wordt deze nog zeer veel gebruikt vanwege onder andere de volgende redenen:

- Goedkoop
- Betrouwbaar
- Relatief simpel te programmeren
- Werkt onder elk mogelijk OS

Er zijn systemen die honderdduizenden of miljoenen guldens/euro's hebben gekost, en die gebouwd zijn om 30, 40 of 50 jaar mee te gaan. Binnen de industrie veroudert dit spul niet zo snel als binnen de consumentenmarkt.
We hebben hier een PC staan met een data acquisitie kaart met 4 RS232 poorten (Com poorten). Binnen de technische / industriŽle automatisering worden ze nog steeds veel gebruikt. Op multimeters begint vervanging door USB net op gang te komen. Zulke data acquisitie systemen gaan veel langer meer dan kantoor PC's.
De "plain and simple uart" poort is, tja, plain and simple. Betrouwbaar, makkelijk te programmeren en werkt op elk mogelijk OS. Dat consumenten er niet mee om konden gaan en daarom iets met plug'n'play autodetectie is gekomen doet daar niet aan af ofzo.

Bijna elk "gemoderniseerd" apparaat met USB plug wat ik tegenkom heeft een USB<>serial converter chip. Dwz dat er een chipje in zit die de USB bus registratie bij houd en busnummers regeld etc en aan de andere kant komt er weer gewoon serial data uit. Ziet er wel heel spacey uit enzo met zo'n USB plug maar uiteindelijk is het nogsteeds gewoon serial eigelijk, alleen dan met de extra latency en onbetrouwbaarheid van de USB bus en protocol.
Plus, zo'n RS232 connector kun je standaard lekker goed vastschroeven! :)
Geen gezeik met per ongeluk losgetrokken kabels.

edit: spellvout

[Reactie gewijzigd door Fireshade op 5 maart 2009 17:08]

plaatje laat alleen maar zien wat je kan doen.

Waar het om gaat is dat men een moederbordje steeds kleiner kan maken maar de poorten naar buiten toe blijven gelijk qua grote. Bordjes kunnen dus steeds kleiner en kleiner maar oei die connectors.

Een mooier oplossing zou geweest zijn om de connectors niet op het moederbord te zetten maar gewoon met kabels ergens naar de behuizing toe, dan kun je nog kleiner bordjes maken.
Die com poorten zijn niet standaard. Als je goed kijkt zie je dat het onderste plankje het moederbord is en het bovenste een uitbreiding die via de genoemde em-IO expansion bus is gekoppeld. Die bovenste plank is groter om een groot aantal connectors te kunnen huisvesten. Voor (legacy) industriŽle toepassingen is dat best handig.
Het is dat het voor een embedded systeem is, anders zou ik me echt afvragen wat je met al die seriŽle poorten moet, daarnaast is het waarschijnlijk niet bepaald een open standaard en zal het ook wel voorbehouden blijven aan VIA die het samen met bijbehorende behuizingen kan verkopen.

Daarnaast zal het nut van de aansluitingen aan de voorkant voor consumenten redelijk beperkt zijn al zou het voor het moederbord design inderdaad best goed kunnen zijn...
VIA zou er heel erg dom aan doen om deze formfactor voor zich zelf te houden, het maakt de markt heel klein en er zullen maar heel erg weinig kasten etc beschikbaar komen voor deze formfactor als het alleen VIA is de deze boordjes maakt.

Ik verwacht dat VIA deze standaard open stelt en dat bijvorbeeld Intel er een Atom op friemelt en ook AMD hun embeded processor er op weten te lijmen, gewoon omdat als je concurent een goed idee heeft je zelf niet weer een boel onderzoek hoeft te doen naar deze borden. Vervolgens kunnen bedrijven en consumenten dan kiezen om een em-itx plankje met een chip van V,I of A te kopen en die te gebruiken als ze dan willen upgraden kunnen ze weer gewoon een bord van V, I of A kopen zonder zich zorgen te hoeven maken over of het wel in hun kast past.
Kleine kastje onder je monitor voet, usb/fw/audio aan de voorkant en stroom/dvi/vga/hdmi/nogmeeraudio/nogmeerusb aan de achterkant.
Ik zie er wel wat in, er vanuitgaande dat de com poortjes op de schets vervangbaar zijn door willekeurige porten in verschillende pcb-opmaken
Ik zie er ook wel iets in. Het is een mooi ding, het enigste nadeel is dat je hem niet kan uitbreiden. Verder vind ik wel dat er erg veel seriele poorten op zitten.

Verder lijkt het me een mooie internet computer :)
Op het pcb van een em-itx-bord zit een em-IO expansion bus, waarmee apart verkrijgbare modules kunnen worden aangekoppeld. Deze modules kunnen bijvoorbeeld extra connectors voor pci-e-, pci- sata-, ide- en firewire-aansluitingen leveren.
Zo te zien is het gewoon uitbreidbaar ;)
Ik gebruik ze nog alle twee, 1 voor een oude 56k FAX modem en 1 voor mijn Wacom Tablet, want FAX'en over de kabel gaat wat moeilijk. :)
Al vraag ik me af of het prijstechnisch niet beter is om er en barebone van te maken
Nou ik denk dat de redactie er wel van uitging dat de meeste Tweakers wel een aardig woordje Engels spreken.
En het heeft ook geen enorme meerwaarde om dat allemaal neer te zetten in dit nieuws bericht.

Het gaat er hier alleen maar om dat er een nieuwe standaard is bedacht en er staat in de 3e alinea al even kort samengevat wat er zoal op het bord is te vinden. ;)
