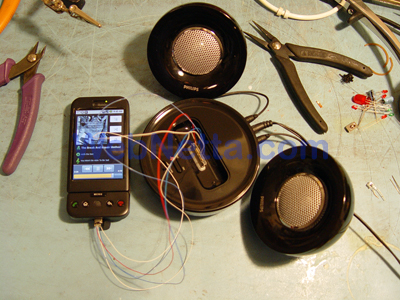

Een creatieve knutselaar liet dankzij een eenvoudige modificatie van een speakerdock voor Apples iPod en een verloopstekker voor de Android G1 het geluid van zijn telefoon uit de speakers van de dock komen.

Aangezien de Android G1, de mobiele telefoon met Googles opensource besturingssysteem, zonder conventionele audio-aansluiting wordt geleverd, is het lastig het toestel op een externe speakerset aan te sluiten. Wel levert HTC, die de telefoon produceert, een dongle zodat een standaard audiojack op de aangepaste usb-poort van de telefoon kan worden aangesloten. De eigenaars van de recent opgerichte website Webnetta wilden de G1 echter op een iPod-dock aansluiten. Zij verzonnen een modificatie zodat beide aansluitingen met elkaar verbonden konden worden.

De zogenoemde pinout van de iPod-connector is goed gedocumenteerd, maar om erachter te komen welke contactpunten welke functie hadden, diende wat onderzoek verricht te worden. Toen eenmaal bekend was hoe de contacten aangesloten moesten worden, was een verbinding tussen de Extusb-adapter voor de G1 en de iPod-dock snel gemaakt: vijf draden verbinden de beide connectors en zorgen niet alleen voor de overdracht van muziek, maar de G1 wordt ook nog eens via het docking-station opgeladen. Overigens is het wel aan te raden zeer fijne draden te gebruiken voor het soldeerwerk, aangezien de contactpunten van de connectors nogal klein zijn.
