Door , , 8 reacties
Bron: Fujitsu

Fujitsu heeft een manier gevonden om chips voor mobiele apparaten op het 45nm-procede te bakken, die weinig energie verbruiken en toch hoge prestaties leveren.

Fujitsu maakte de technologie bekend op een symposium over VLSI, het proces om grote hoeveelheden elektronische componenten op een enkele chip te proppen. Het platform voor de 45nm-generatie LSI-chips, waar het bedrijf aan werkt, zou de lekkage van stroom die optreedt tijdens verschillende wachtstadia tot een vijfde terugbrengen ten opzichte van eerdere 45nm-technologieën. De onderzoekers van het concern kwamen er achter dat plattere bron- en afvoer-regionen een effectieve manier waren om het lekken van stroom tegen te gaan. De weerstand neemt hierdoor echter wel toe wat een negatieve invloed heeft op de prestaties. Om dit tegen te gaan gebruikten Fujitsu's technici een nieuwe manier om het materiaal te laten 'gloeien' door het in extreem korte tijd hevig te verhitten. Fujitsu verwacht dat de techniek in 2008 gebruikt gaat worden voor LSI's voor mobiele apparaten.

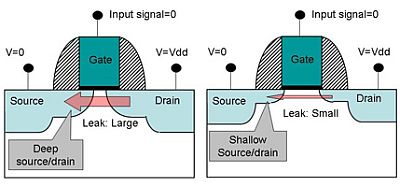

Fujitsu source drain
Moderatie-faq Wijzig weergave

Reacties (8)

goede vooruitgang voor eventueel PDA's, MDA's, Smart phones enz.

maar ook een toekomst in de tabled pc's?
who knows????

ziet er goed uit bij fujitsu ;)
Tabled pc's? Als in 'Microsoft Surface'? Of bedoelde je tablet pc's ;) :P
Ik denk dat dit maar een heel beperkt nuttig is in mobiele apparaten. De chips zijn bij deze apparaten niet de bottlenek wat stroom betreft, maar de schermen en de transmissiechips.

Daarnaast wordt al gezegd:
een negatieve invloed heeft op de prestaties
Aangezien tijdens gebruik men full power wil zal men dus een zwaardere chip plaatsen die netto gezien niet die 80% stroombesparing heeft.
Is dat niet best snel? Al in 2008 gaan gebruiken.
Het lijkt mij dat deze techniek al bijna klaar voor productie is.
Of de chip upscalen zodat die wel aan de prestaties voldoet, maar bij een lager verbruik....
Wel grappig om te zien hoe sommige tweakers meer denken te weten over de bruibaarheid hiervan dan het ontwikkelteam van Fujitsu.
nou het is toch best een nuttige techniek, ook voor processoren, dus zo stom vind ik het niet hoor
maargoed daar zijn ze ook al bezig met dit soort dingen ( High K)
