Magic Duct-koeler voor Prescott-moederborden

Door Yoeri Lauwers, maandag 31 mei 2004 14:00, 35 reacties • Feedback
Bron: Myhard, submitter: silentsnow

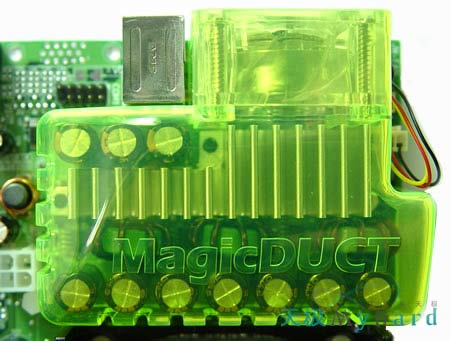

Op het Chinese Myhard heeft men een stukje over de 'Magic Duct'-koeler geschreven. Bij veel tweakers zijn reeds processor, grafische kaart, geheugenchips tot zelfs de northbridge voldoende gekoeld, maar waar minder aandacht aan besteed wordt zijn de Voltage Regulator Modules. Ook deze componenten krijgen heel wat stroom te verwerken en produceren dus ook een niet te onderschatten warmte. Door ze ook actief te koelen zouden deze onderdelen een langere levensduur moeten krijgen en minder snel gaan lekken, iets wat fatale resultaten tot gevolg kan hebben voor het moederbord. Om deze koeling te verzorgen beschikt de Magic Duct over een heatsink die netjes tussen de elektronica past en een ventilator om verse lucht aan te zuigen. Dit geheel kan naast de Socket 478 van een Prescott-moederbord gemonteerd worden.

Reacties (35)

+3 Spooik
31 mei 2004 14:56

Nog een fan in de case erbij! Waarom ook niet er zitten er al elvendertig in

Serieus nu, het wordt toch wel allemaal iets teveel van het goede. Alles gaat zo snel, verbruikt zoveel dat zelfs de kleinste componenten een koeling van doen hebben. CPU, GPU, Northbrigde, HS, RAM, Casefans, Voedingen met 2 fans in, intake fans, outtake fans, en nu dit weer... Waar gaat dit eindigen?

Ik vrees dat de fabrikanten een andere strategie gaan moeten bedenken (cool 'n quiet is er maar eentje van) om in de toekomst nog sneller te kunnen en verkoopbaar te zijn. Ik wil geen pc met 20 fans in!

Ja, je kan wel watercooling en dergelijke installeren, maar een stille pc zou een basis conditie moeten worden....

GaMeOvEr

31 mei 2004 14:12

Goh, die moet ik ook hebben. Ik heb namelijk zo vaak last van lekkende elco's.

Lijkt mij een beetje onzinnig. Als je een goed moederbord koopt, en dat spul zou echt zo warm worden dat het daardoor "stuk" zou gaan, zou de fabrikant er wel wat voor bedacht hebben.

Wat is de theoretische levensduur van een mobo? 5 jaar? 10 jaar? Bij mij zijn ze gemiddeld in ieder geval na 3 jaar maximaal vervangen.

+3 Sten Vollebregt
@GaMeOvEr • 31 mei 2004 15:12

Het kan aan mij liggen, maar ik heb nog nooit gemerkt dat elco's echt warm werden. Daarbij komt ook nog eens dat de parisitaire weerstand in een elco tamelijk laag is en dat ze voor stabilisatie worden gebruikt (wat dus betekent dat er niet gigantisch veel stroom door loopt maar dat ze vooral piekjes enzo voorkomen). Mijn conclusie is dus dat elco's koelen je reinste onzin is... als die dingen gaan lekker komt dat 99,9% van de keer doordat er el-cheapo brakke elco's in zijn gezet met verkeerde electroliet of dat je de beruchte 'gestolen electroliet formule' elco op je mobo hebt.

Het koelen van de vermogens MOSFET's daarentegen is helemaal geen slecht idee... die dingen stoten als snel veel warmte uit en kunnen inderdaad naar de 90-95 graden toe gaan. Het koelen van die dingen bevoordert het overklokken en de stabiliteit zeker en wordt op steeds meer moederborden toegepast.

Edit: ik bedoel de spannings regulatoren met die MOSFET's... weet even niet de exacte naam voor die dingen uit mijn hoofd.

+1 Flatline
@Sten Vollebregt • 31 mei 2004 21:27

En waar vindt je die vermogens MOSFET's op je mobo???

Niet dus!!!

+2 Amdk6II
@GaMeOvEr • 31 mei 2004 14:34

Die onderdelen hoeven ook niet gekoeld te worden.
Toch kan je er net wat meer uit persen als je het fatsoenlijk koelt.

Mosfets bijvoorbeeld, 90, 95 graden maar als ze wat koeler zijn is de stroom nog vlakker die eruit komt.
Ben je geen zware overklokker dan heb je dit ook niet nodig.

Kippenijzer
31 mei 2004 14:04

Erg jammer dat er alleen een top view van het ding op de site staat, ben erg benieuwd hoe hoog het ding is, gezien er een (ik denk 40mm) koeler in het ding zit, en als die nog boven de paralelle poort komt, past het denk ik niet in iedere kast...

+2 SirQ
@Kippenijzer • 31 mei 2004 14:07

http://www.myhard.com/image20010518/135630.jpg
http://www.myhard.com/image20010518/135633.jpg

Here you go, side view

+1 Olaf van der Spek
@SirQ • 31 mei 2004 15:02

Het kost dus wel een berg ruimte op je IO panel, dus dan moeten er andere connectoren verdwijnen.

sHiKoRa
@Kippenijzer • 31 mei 2004 14:10

Op deze website staan een aantal plaatjes.

Deze opzet laat mij denken aan de koeling van de Abit KV8-Max3.

+1 Master-Devil
@sHiKoRa • 1 juni 2004 14:17

Het deed mij juist denken aan de Chaintech Zenith serie voor Socket754 met Radex ( http://www.chaintech.com.tw/tw/images/Products/Radex_spec.asp )

vooral deze plaatjes op die pagina zijn erg interessant..

Zonder Radex:
http://www.chaintech.com.tw/tw/images/Other/WithoutRadex.jpg

Met Radex:
http://www.chaintech.com.tw/tw/images/Other/WithRadex.jpg

Als deze Magic Duct vergelijkbare resultaten behaalt zou het lijkt mij wel de levensduur van je mobo kunnen verlengen... en miscchien handig voor een stabielere overklok ?

Cookie
@Kippenijzer • 31 mei 2004 14:08

Het artikel bestrijkt drie pagina's

:

http://www.myhard.com/image20010518/135630.jpg
http://www.myhard.com/image20010518/135633.jpg

Goku33
@Kippenijzer • 31 mei 2004 14:25

je moet dus een gat boven je ps2 poorten zien te fabriceren... weej, dremel, al kan ik me wel voorstellen dat bij veel kasten daar een steunbalk voor de voeding oid vast zit...

ToriHino
31 mei 2004 14:04

Eh.. ja, ik heb ook al erg vaak last gehad van lekkende elco's en trafo's

Maar buiten dat, past dit zomaar op ieder 'prescott' moederbord? Die layout is toch vast niet bij alle borden hetzelfde

+1 [X]Death996
@ToriHino • 31 mei 2004 19:29

Ik denk dat je je ook vergist in de tempiratuur die travo's produceren.
Allereerst is het irritant omdat ze rondom je cpu zitten, en dat is nou juist de plaats die je wilt koelen, plus dat het allemaal hitte is die in je kast terechtkomt.
Ik heb zelf al een flinke poos een Abit IC7-Max3 moederbord voor een p4 en deze is ook voorzien van koeling voor de travo's (dit is dus niks nieuws !!)

Ik zal niet overdrijven en zeggen dat het een mega-snelheidsverschil is, maar ik voel wel duidelijk dat er aardig wat hitte van die travo's afkomt, dus het heeft zeker nut als je flink wil gaan overklokken.
Ik draai een P4 2.8 op 3.6 op dat mobo met gewoon een simpele WC setup.

Krankenstein
@[X]Death996 • 1 juni 2004 01:11

Ten eerste wil ik opmerken dat het geen trafo's zijn maar spoeltjes (inductors), die overigens wel enige gelijkenis met trafo's vertonen

.

Maar die dingen zijn vaak niet zo'n probleem, aangezien ze goed tegen hitte kunnen. Het zijn vaak de FET's die ernaast zitten, die de stroom schakelen, die heet worden en minder nauwkeurig worden. Op zich dus wel een aardig product, al denk ik dat je er net zo goed een fannetje boven kan monteren, die dan lucht op je mobo blaast. Scheelt ook nog een lastig te dremelen gat

. Beetje nutteloos ding dus imho.

_XipHiaS_
@Krankenstein • 1 juni 2004 10:38

Precies, en warme elco's zul je denk ook niet snel treffen, op het moment dat die echt warmte zouden afgeven vliegen ze al met een rookpluim door je kast

. Maargoed, ik kan er niet happy door worden al die coolerfan's, steeds meer kabaal. Alsof je een doos muggen en hommels naast je bureau hebt staan. Wordt nou wel eens tijd dat ze de componenten 's cool houden en niet naderhand de boel oplossen, misschien door ze meer cappaciteit te geven, of meerdere het werk te laten doen.

Martinus
31 mei 2004 14:04

Vraag me langzamerhand af wat je nu niet meer kan koelen..... Wordt het geen tijd voor een koelkast idee.... alles in een koeler?

+1 Inferno Acid
@Martinus • 1 juni 2004 18:10

is er allang al.. alleen moet je 600 ong neer rekenen er voor
Promethia, Vapochill, casecade

het enige is dat die processors niet een langer leven krijgen als ze met een cascade naar -100 of met prommy en vapo naar -40 worden gekoelt.. je zou denken hoe cooler hoe beter jah dat klopt met overclocken maar als je het te cool maakt verlies je ook levensduur

+2 Flatline
31 mei 2004 21:26

Is het 1 april of zo???? Op moederborden zitten geen transformatoren of trafo's. Electrolytische condensatoren die zo warm worden dat ze moeten worden gekoeld? KUL!!!
Voor alle bovenstaande reacties geldt: De klok horen jullie luiden maar ga eerst eens electrotechniek studeren voor je ook maar begint aan de zoektocht om de klepel
te vinden!!!

Admiral Freebee
@Flatline • 1 juni 2004 18:24

Maar wel MOSFETs die pokkeheet kunnen worden: ik heb er zo eens eentje aangeraakt op een oud moederbord en m'n fikken goed verbandt

+2 Goose23
31 mei 2004 23:40

Waarom zou je een transfo op een mobo hebben? De spanning die je nodig hebt wordt door de voeding (waarin dan wel transfo's zitten) gegenereerd en ieder onderdeel werkt op 3.3, 5 of 12V.
Bovendien werken we hier met DC spanningen, en DC transfo's zijn echt wel een zeldzaamheid en bovendien niet rendabel!
Als je dus toch een andere spanning zou nodig hebben doe je dat beter op een andere manier. Er bestaan wel van die IC's die een spanning naar een lagere stabiele waarde omzetten en de rest in warmte ... (de naam ontschiet me)

Die elco's genereren idd ook niet veel (en zeker geen belangrijke hoeveelheid) warmte.

Power MOSFET's zijn volgens mij de belangrijkste bron van warmte die die koeling zou moeten afvoeren. Die interne koelvin zal daar waarschijnlijk op rusten. Mss dat die spoelen ook wat stroom voeren en dus warmte veroorzaken.

+1 Flatline
@Goose23 • 1 juni 2004 17:51

Indien er in een PC voeding een transformator zou zitten dan zou de voeding (naast 4 keer zo groot) ook nog eens een kilo of 15 wegen.

Een schakelende voeding, zoals in de PC zit, hakt de spanning in stukjes, zorgt ervoor dat de gemiddelde waarde die overblijft lager wordt, en maakt daar iets acceptabels voor de componenten van. Grootverbruikers zoals de processor zijn extra voorzien van condensatoren die de corespanning stabiel houden.
Gaan die krengen kapot dan is dat meestal een gevolg van een slecht electrolyt, zoek maar terug.....

Blamm
31 mei 2004 14:07

Krijg je er ook een nieuwe backplate bij? Want hij zal zijn lucht zo te zien aan de achterkant kwijtwillen (of vandaan halen)

+2 BartOtten
31 mei 2004 15:50

Nieuw voorstel. We zorgen dat alle BTX-borden exact dezelfde maat hebben en hetzelfde zijn ingedeeld (kleine afwijkingen mogen). Dan maken we 1 grote kap die je eroverheen kan doen waarin verschillende luchtslangetjes zitten voor specifieke onderdelen. Aan zijkant van de kast een groot gat waar de slag uikomt (en in die slang nog 2 slangen) die gemonteerd zit op de kap en aan het eind van die slang 3 grote ventilatoren. 1 voor de mainstuff, dus voor de air-flow over het hele board. 1 voor inside-slang1 die naar de CPU leidt en 1 voor inside2 die naar je videokaart gaat.
De slang die bijgeleverd word is 20 meter lang dus als je een vrije doorgang hebt kun je het buiten hangen of in je vriezer.

(c) Xarenion

Nu nog slangloze lucht/water-stroom en we zijn klaar :-). Dan kan die grote slang ook weg.

+2 The PyroPath
31 mei 2004 15:55

Je bent tot niets verplicht, als je kijkt naar de OEM PC's dan zie je dat die het nog steeds met hele stille koeling doen, dus t is allemaal gewoon mogelijk, echter als je zelf bouwt en alles uit je apparatuur wil persen wat er in zit zal je wel moeten.

Vergelijk het met auto's, er bestaan geen loeisnelle auto's die ook nog lekker zuinig zijn of heel stil zijn, natuurlijk zijn er uitzonderingen, net als bij PC's maar tis geen gemeengoed.

Tis een keuze voor jezelf, wil je alles dr uit halen tegen een paar decibel meer of doe je t rustiger aan in de poel der stilte?
