Door , , 24 reacties
Bron: Newisys

Opteron-pionier Newisys heeft de technische specificaties van zijn nieuwste Opteron-server op de website geplaatst. Het gaat hier om het 4300-model en dit is een machine waarin maximaal vier AMD Opteron-processors geplaatst kunnen worden. Er wordt maximaal 64GB aan DDR333-geheugen ondersteund, mits er 4GB DIMM's beschikbaar zullen zijn. Dit alles verdeeld over 16 memory slots. Er is een ingebakken Ultra320 SCSI controller aanwezig die maximaal zes hotswap SCSI-drives kan aansturen. Verder zijn er een zwik 64-bit PCI-X-sloten aanwezig waarvan er vier op 133MHz werken en twee een snelheid van 100MHz benutten. Er is bovendien een 66MHz half length gleuf ingebouwd. Tot slot zijn daar de verschillende management tools:

Integrated service processor with dedicated 10/100 Ethernet for secure web-based, command-line (SSH), or SNMP server management. Front-panel LCD display for service processor configuration and operating status display. Multi-server management capability

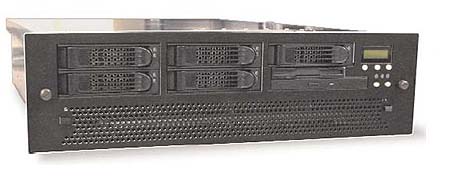

Newisys 4300 Opteron-server

Screenshot Newisys management software

De PDF met de alle specs en het reclamepraatje van Newisys kun je hier vinden .

Moderatie-faq Wijzig weergave

Reacties (24)

hoe is de NUMA architectuur eigenlijk opgezet? 4 procs die in een vierkant staan of zijn de tegenoverliggende hoekpunten ook nog diagonaal met elkaar verbonden? zou wel mooi geweest zijn als er een architectuur plaatje bij die specs gezeten had. ik weet dat amd voorbeelden heeft maar misschien heeft newisys het toch weer net wat anders opgelost.

edit:
@olaf
bron? of heeft de opteron maar 2 cache coherent links?


edit:
@beaves
er zijn 3 links per processor in totaal. 2 worden gebruikt voor processor naar processor communicatie en 1 voor IO. hoewel waarschijnlijk maar 1 processor IO doet kunnen zo niet alle processoren van het vierkant met elkaar verbonden worden. want dan heeft elke processor 3 links nodig voor processor naar processor communicatie, dit zal de uitleg wel moeten zijn waarom er geen kruisverbindingen zijn bij glueless numa mbv 4 opterons.

er van uitgaand dat er glueless numa gedaan is en niet een andere techniek om modules van 2 opterons met elkaar te verbinden. misschien dat er om highavailability redenen met uitwisselbare dual opteron modules gewerkt wordt en dan gaat bovenstaand verhaal natuurlijk niet op.

er is eigenlijk toch niet zoveel over te zeggen zonder architectuur plaatje ;)

dit is een presentatie over opteron systeemarchitectuur waar ook de nemisys 4300 genoemd wordt:

http://www.amd.com/us-en/assets/content_type/DownloadableAssets/Optero nCustomerPresentation.pdf

Ze zijn niet diagonaal verbonden.
Wie zegt dat? Het kan dat de CPU's in de hoeken onderling wel verbonden zijn volgens dit plaatje. Het plaatje gaat dan wel over een 8-way systeem, maar ik het kan dus dat ze bij dit 4-way systeem wel voor een oplossing hebben gekozen zoals bij de middelste vier in de afbeelding.

Aan de andere kant kunnen ze ook voor een oplossing zoals te zien is op deze afbeelding gekozen hebben.

Ik hoop dat ze voor de diagonalen gekozen hebben. Dat zal altijd sneller zijn als alleen een vierkant en dankzij de HyperTransport verbindingen is er geen specifieke chipset support nodig, het is alleen nodig om de HyperTransport verbindingen tussen de CPU's aan te leggen.

Alleen bedenk ik me nu dat de Opteron voor quad opstellingen (de 4xx serie) over 3 HyperTransport links beschikt. Dat zou beteken dat het niet mogelijk is om een extra diagonaal te leggen, je hebt immers er 1 nodig voor I/O en de andere twee zijn al in gebruik om de andere CPU's te bereiken.

Jammer maar helaas, en daarbij zou het ook niet zoveel schelen, pas bij 8-way en hoger wordt het belangrijk dat de middelste CPU's direct met elkaar kunnen communiceren.

edit:

@Countess
Volgens deze link heeft de Opteron 4xx en 8xx serie drie HyperTransport links, en dus geen 4. Als er dus inderdaad "maar" drie zijn wordt het dus lastig om met 4 CPU's een cross verbinding te maken.
de optron 4xx heeft 4 hypertranceport links
1 ervan word gebruikt voor communicatie met het moederboard de andere 3 voor communicatie met andere CPU's
nee, het maximale aantal hypertransport links op een opteron is 3.

bron:
http://www.amd.com/us-en/Processors/ProductInformation/0,,30_118_8796_ 9240,00.html
Er is een ingebakken Ultra320 SCSI controller aanwezig die maximaal zes hotswap SCSI-drives kan aansturen
]Waar is de 6e schijf dan? Ik zie er maar 5 en een plaats voor FDD+DVD. Zelfs als die laatste niet aanwezig zouden zijn dan zou het nog niet passen.
je quote het zelf al, maximaal 6 hotswap scsi-drives die de controller aan kan sturen. Blijkbaar kiest newisys er voor om er maar 5 te kunnen plaatsen.

edit:
niet helemaal goed gelezen ze spreken wel degelijk van 6 hotswap scsi drives. Dan vraag ik me toch ook af waar ze die 6e laten.
als je in de PDF kijkt staat er:
Storage 1-6 hot-swap 36GB 146GB U320 SCSI drives, Optional CD-ROM and
Floppy module
de CD-ROM is optioneel,
dus ik neem aan dat ze de 6de plek ook kunnen gebruiken om een schijf in te hangen...

correct me if i'm wrong......
Lijkt me niet, aangezien die CD-ROM een slimline is (en dus maar 1cm hoog o.i.d.)

Waar die HDD dan wel zit, is mij een raadsel.
Misschien gaan ze de kant van Nokia op.
Verwisselbare frontjes waar door het wel kan passen (indien de FDD + cdrom in een rail zitten)
Ziet er goed uit. Maar heeft dat ding 2 moederborden? Ik zie maar 2 AMD logootjes.
Bij de .pdf document wordt ook uitgelegd waar de 3de en 4de proc. zitten.

Voor de luie mensen onder ons
Bekijk het hier ;)
Ja, dat vroeg ik me dus ook af, wilde t net posten, maar je was me net voor....
Hmm daar kan je nog eens een flinke cs server op draaien :9

Maar ik vrees wel dat je dit schatje in een vriezer moet zetten :)
1. CS server draaid prima op een 400Mhz pc, dus dit is gewoon overkill, snelheid hangt af van de internet verbinding.

2. Die dingen hebben heus zelf wel koeling hoor :+ Ze zijn gemaakt om aardig hoge omgevingstemperaturen te weerstaan, ook al worden deze apparaten wel meestal in een ruimte geplaatst met een dikke airco installatie.
heel erg gek maar ik kan maar 2 vierkantjes met amd erop (waarvan ik aanneem dat het cpu's zijn) vinden in het plaatje :?
edit: ok pdf beter bekeken, je moet een add-on kaartje erbij proppen met 2 cpu's om ze alle 4 erin te hangen, krijg je meteen 8 geheugen bankjes erbij
Als ik het goed heb begrepen staan er nog twee processoren op een add-on kaart, die staat hier dus niet afgebeeld.
Mooie machine,

Kijken of amd zich met deze processor wat meer markt van intel afsnoept in de server markt.

Ze hebben in iedergeval met deze processor een hele sterke troef in handen.
4300 slaat op de Newisys bak, niet op het Opteron model
Hoe krijg je het voor elkaar om nonstop zulke poep te praten! :? Ik heb werkelijk nog nooit een normale reactie/vraag gezien van je. Terwijl je toch 0.2 reacties per dag plaatst. Sorry dat ik offtopic ga hoor, maar het is niet normaal meer. En over je status, Agricula Simplex; als ik ff m'n kennis ophaal van Latijn v/d middelbare school betekent het iets van "simpele boer". Zijn niet mijn woorden, maar het zegt iig niet veel goeds! Kunnen zulke mensen niet gewoon gebanned worden? Ach ja, gelukkig bestaat er een moderatie systeem........... ;)

Mod me maar omlaag ofzo, maar kon me echt niet meer inhouden.
