Door , , 40 reacties
Bron: MSI, submitter: Visjes

MSI komt aanzetten met een vijftal nieuwe moederborden. De moederborden zijn gericht op de werkstation- en servermarkt en zijn alle vijf uitgerust met een Intel chipset. Het eerste moederbord is de E7205 Master-L, gebaseerd op Intels E7505-chipset. Dit bord is geschikt voor socket 478 Pentium 4's tot 3,06GHz, eventueel met HyperThreading. De E7205 Master-L kan worden uitgerust met 4GB ECC of non-ECC Dual-Channel DDR-geheugen. Op het moederbord vinden we, naast de gebruikelijke aansluitingen, een onboard gigabit NIC van Intel en een AGP Pro-slot. Vreemd genoeg zijn er geen 64bits PCI(-X)-slots aanwezig.

De andere twee werkstationborden zijn gebaseerd op Intels gloednieuwe E7505-chipset. Specificaties van de E7505 Master-F zijn nog niet bekend. De E7505 Master-LS2 is geschikt voor maximaal twee stuks Xeon met 512kB L2 cache. De E7505 Master-LS2 is in tegenstelling tot de E7205 Master-L wel voorzien van 'echte' werkstation-features. We treffen vier 64bits PCI-X-slots aan, waarvan er één gebruikt kan worden voor Zero-Channel RAID. Ook vinden we op het bord een Ultra320 SCSI-controller van LSI, net als een Broadcom gigabit NIC.

Voor servers zijn er nu de E7501 Master-FSR2 en de E7501 Master-FS2. De Master-FS2 is voorzien van een Intel 7501-chipset. Net als de E7505 Master-LS2 kan de E7501 Master-FS2 worden uitgerust met twee Xeons. De zes 184pins DDR-sloten bieden ruimte aan maximaal 12GB ECC-geheugen. Het bord is voorzien van vier 64bits PCI-X-slots, waarvan er één Zero-Channel RAID ondersteunt. De graphics worden verzorgd door een onboard ATI Rage XL. Onboard treffen we ook twee NICs aan van Intel, waarvan er eentje ondersteuning biedt voor gigabit ethernet. De E7501 Master-FS2 kan eventueel nog worden uitgerust met Ultra320 SCSI op het moederbord. Het laatste bord, de E7501 Master-FSR2, is wat soberder uitgevoerd dan de Master-FS2. De drie PCI-X-slots hebben plaats gemaakt voor één enkele. Ook moet de FSR2 het doen met slechts één netwerkadapter. Daar staat tegenover dat de laatste wel geleverd wordt met Promise IDE RAID en standaard Ultra320 SCSI

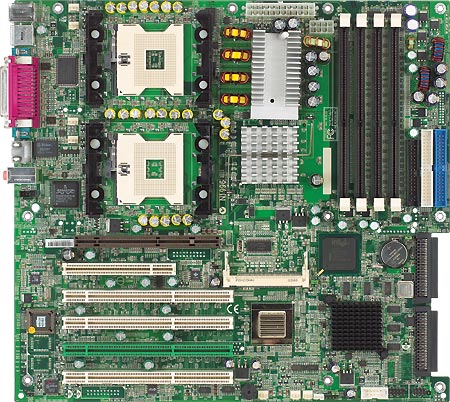

MSI E7505 Master-LS2
Moderatie-faq Wijzig weergave

Reacties (40)

Iemand enig idee wat dat liggende slot midden op het mobo in het plaatje is? Het ding wat tussen het CMOS-batterijtje en het smallere PCI-achtige slot inligt. Lijkt haast wel SODIMM of Compact Flash ofzo. Ideeen?
Op oude PC's(ja daar zaten ze ook op ;)) kon je hiermee het onboard geheugen van je video kaart uitbreid iod.
Of dat hier ook zo is zou ik niet zeker weten.

Waarschijnlijk wel geheugen uitbreiding voor 1 of ander onderdeel.
Dat is een mini-PCI slot, speciaal bedoeld voor zero channel SCSI-RAID kaartjes. Daarmee kun je de onboard SCSI controller omtoveren in een RAID controller. Die heeft dan ook ondersteuning voor RAID 0, 1, 5, 10, etc.

/edit: weer es te lang getypt :(
/edit2: Dit slot wordt wel degelijk gebruikt voor SCSI RAID. Het staat er misschien niet zo duidelijk, maar de tekst bedoeld waarschijnlijk dat MSI alleen nog firewire en videokaartjes voor heeft. Adaptec heeft daar echter wel mooie RAID kaartjes voor, zie de adaptec site
Das voor de 0-channel Raid uitbreiding

das een kaartje dat je daarin moet steken dan word de onboard SCSI controller geupgrade naar een RAID controller.

heb je dus geen aparte SCSI Raid controller nodig.
niet helemaal... |:( :X
"Tenslotte biedt MSI de optie voor FireWire en video via een apart zogenaamd 'mini-PCI'-slot."
"While I'm discussing PCI configuration, I guess it would be a good time to fill you in on what that SODIMM looking slot is for. MSI is calling that the "MiniPCI" slot. Its function is to add additional features to the board without actually putting it onboard, but also not using a PCI slot at the same time. MSI is pretty excited about "MiniPCI" and so far they have firewire and video"
.. een minipci slot dus.. vooralsnog alleen gebruikt voor firewire en video uitbreidingen.. :)

:Y)
Als ik zo naar de foto kijk en dan het keyboard van mijn iBook haal dan denk ik: Airport-kaartje? (WiFi)
Uhh... Wil niet heel vervelend zijn, maar dat is een gewoon PCMCIA slot!

MSi zou ikzelf NOOIT gebruiken voor een server; heb 2 boarden gehad en nou niet heel erg goede ervaring mee. Staat hier nog een AMD K6 met een MSI5169 board en ik heb zolang ik dat ding heb alleeeeen maar problemen ermee gehad...
Zie ik daar nou onboard sound? Lijkt op de 5.1
aansluitingen, lijkt me een beetje nutteloos in een
server... of zie ik het verkeerd?


Exact in een 1U kast moet je Audio controller eraf zagen met een ijzerzaag...
MSI E7205 Master-L, gebaseerd op de E7505-chipset... Kan MSI het nog logischer maken?
<tikje offtopic>
Zie ik daar nou onboard sound? Lijkt op de 5.1
aansluitingen, lijkt me een beetje nutteloos in een
server... of zie ik het verkeerd?
</tikje offtopic>
<tikje offtopic>
Zie ik daar nou onboard sound? Lijkt op de 5.1
aansluitingen, lijkt me een beetje nutteloos in een
server... of zie ik het verkeerd?
</tikje offtopic>


Waarom off-topic? je hebt het toch over het board?

Anyways ... geluid op een server is altijd wel een beetje handig, maar niet de moeite om een aparte kaart ervoor te kopen ... daarom maar integreren ... is iedereen tevree ...
waarom is dat handig?

Meeste servers hangen in een rack, in airco gekoelde kamer waar nooit iemand komt of mag komen..
Dachten ze leuk te zijn voor de beheerder? Dat ie tijdens upgraden muziekje d'r bij kan draaien?

Kzie dat al voor me in TeleCity, boxjes in't rack, hoppa ... muziek terwijl u werkt... as je al boven die herrie van die servers uit kan komen daaroh..
MS Windows geeft toch veel geluid af ... tijdens onderhoud kan het belangrijke signalen afgeven ...

Het is inderdaad niet superrelevant ... maar er wordt toch om gevraagd ... zal je altijd zien ... Als je dan een heel goedkoop geluids-chippie kan inbakken stel je iig die groep mensen tevree ...
Je hebt de helft van het verhaal maar gelezen, want ze worden ook gebruikt voor workstations.
En dan is het best wel lekker als je een stukje muziek kan draaien.
Er zijn legio thuis gebruikers die graag zo'n board van MSI willen hebben, al is het alleen maar om video te bewerken.
Volgens mij zit dat standaard in de chipset óf dat sound-chippie kost maar $ 2, voor dat kleine beetje geld stel je weer een gedeelte van je doelgroep tevreden, denk bijvoorbeeld aan iemand die veel films e.d. monteert op zijn pc, al hoewel een losse geluidskaart dan ook weer geen overbodigheid is.
Er zijn ook wel mensen die thuis een dual Xeon willen draaien hoor, daarom zit er denk ik onboard sound op.
Maar aan de andere kant kan als je 2 Xeons en dit board kan betalen ook wel een 5.1 kaart vanaf.
misschien is het voor de groote mp3 servers :p (zou wel overbodig zijn :p )
Ik ken een hoop mensen met een msi bordje, dat na ongeveer een jaar al kapot ging, dus of het aanschaffen van die bordjes voor servers nou wel zo slim is...! Maar misschien hebben deze nieuwe borden dat niet :)
yep, ik heb nog geen enkel MSI bord gehad dat het langer als 1.5 jaar heeft uitgehouden, meestal fikken ze door net na de garantie is afgelopen :(
Ik zou nooit een MSI bord in een server durven steken.
offtopic:
Ik zat in 1,5 jaar al aan m'n derde mobo met msi.
Ook nog mailtjes naar de support gestuurd enzo, krijg je een week later een bericht dat ze geen tijd hebben en dat het wel een tijdje kan duren voor je reactie krijgt.

Inmiddels een jaar geleden en nog steeds geen reactie :r


En zoiets is dus ook voor in een werkstation 8-)
I've got to get me one of those :*)


Wel jammer dat er geen 64bits sloten op zitten, maar die zijn 9 van de 10 keren toch voor SCSI controllers en aangezien die er al op zit is dat dus niet zo'n probleem.
Hmmz.... na een aantal negatieven over MSI dan ook een (balancerend) positief geluid over MSI...

Ik heb ook een moederbord van hun (MSI6321) en die heb ik nu al 2,5 jaar zonder ooit een hardwareprobleem te hebben gehad :7

We kunnen dit trouwens niet echt een server moederbord noemen om de volgende dingen:
1) AGP ? lijkt redelijk onnodig voor een (echte) server. Verder wel goed dat hij er op zit (voor thuisgebruikers)
2) redelijk beperkt aantal PCI-sloten

Wat ik me trouwens afvraag... is die onboard video nu via AGP of PCI geschakeld zijn? dat laatste zou de voorkeur hebben i.v.m. dualhead
Hmmz.... na een aantal negatieven over MSI dan ook een (balancerend) positief geluid over MSI...
tja, ik moet zeggen, ik ken het ook anders. Ik heb zelfs een server draaien (heavy duty) op een standaard MSI mobo. En in m'n nieuwe PC (als vervanger voor de bak die is uitgefikt) zit ook weer een MSI mobo. (een van de nieuwste).

mijn ervaring is ook overtuigend positief... slechts 1 kleine tegenvaller. (kan ook door ophopend stof gebeurd zijn)
die van mij ook. vloog in de hens. :(
Het eerste moederbord is de E7205 Master-L, gebaseerd op Intels E7505-chipset. Dit bord is geschikt voor socket 478 Pentium 4's tot 3,06GHz, eventueel met HyperThreading.
Lijkt mij een beetje stug ;)
Zelfs de MSI-site vermeldt het, dus het zal wel kloppen ;)

Misschien is de intel 7205 chipset wel gebaseerd op de 7505? Of andersom, het is maar hoe je het bekijkt. Ze hebben beide last van de 'AGP-bug' icm AGP-prefetch. Het kan best dat de 7205 identiek is aan de 7505, maar dat de dual-CPU optie niet getest is. Het is trouwens ook zo dat Intel niet wil dat 7205 bordjes met PCI-X sloten uitgerust worden. Dit zou makkelijk kunnen omdat daarvoor toch een extra chip nodig is, dus het ondersteunen van PCI-X is onafhankelijk van de chipset.
Mooi bord, heel interssant voor mij. Ik zit al een tijdje op die Master S lijn van MSI momenteel met dual pIII en ik moet zeggen dat ik hier een tijd naar uit heb gezien. Kan ik wederom upgraden naar het snelste dual systeem met behoud van SCSI IO zonder aparte krt. enzo. Vaak is MSI net iets voordeliger geprijsd dan de tyan en Supermicro met de dualbordjes. Laten we hopen dat dat met de granite bay ookzo is... Als dit bordje ergens tussen de 400 en 550 euro gaat kosten, dan is het zeker interessant...(denk idd zoals eerder genoemd is, aan videobewerking maar meer aan compositing en modelling (after effects, Maya, 3d max etc...)>> Dat loopt }> hierop...

Als het een puur serverbord is wat dan ook agppro hierop :+ Net als bij de vorige Master S bordjes net zo goed, of misschien wel MEER een behoorlijk workstation bordje.... misschien dat die Master LS een zoort light uitvoeringen zijn ofzo....en wat die F inhoud???
en wat die F inhoud???
bij MSI staat dat meestal voor FireWire (IEEE 1394)
Jij wil zeggen dat je dual PIII draait, maar dit neemt omdat je dan P4 kan?

Had jij nog niet gedacht aan Dual Athlon ofzo?

Dit lijkt me alleen maar door integrated SCSI leuk. meer niet.
Wat ik me eigenlijk afvraag is wanneer MSI de 6730 introduceert met de SIS 655 chipset :)
Na van 20 MSI bordjes er reeds 7 moeten vervangen wegens defecten.
voorlopig geen MSI meer hier...

Laat staan in een server!
Kan iemand het nog volgen? tabelletjes zijn handig hoor :P
Check trouwens even de 2cpu.com website voor een vergelijk tussen de 3 beschikbare i7505 borden. De Tyan, Iwill en MSI.
