Door , , 29 reacties
Bron: AnandTech

AnandTech heeft een review online geplaatste van de MSI 648 Max-F. Zoals wel uit de naam van dit moederbord is op te maken, is deze gebaseerd op de SiS648 chipset welke bedoeld is voor Intel's Pentium 4 en officieel DDR333 en onofficieel DDR400 geheugen ondersteunt. De MSI 648 Max-F heeft een vrij standaard layout: zes PCI sloten, één AGP8x, drie DIMM sloten, zes-kanaals onboard sound en zes USB 2.0 aansluitingen. De MSI 648 is daarnaast nog voorzien van een interessante extra feature. De 'F' in de productnaam staat namelijk voor de aanwezigheid van een onboard GigaBit ethernet controller. Er is ook een variant van het moederbord beschikbaar met een 'normale' ethernet controller.

Op de layout van het moederbord is volgens AnandTech weinig aan te merken, behalve dat de DIMM sleuven iets te dicht bij het AGP slot zitten, waardoor het bij gebruik van grotere videokaarten lastig is om geheugen te verwijderen of toe te voegen. De overclock prestaties van het moederbord laten ook te wensen over. De Vcore bijvoorbeeld kan tot maximaal 1,6V worden ingesteld, waarbij de uiteindelijke werkelijke spanning nog een stuk lager ligt. De stabiliteit van het bord was, afgezien van een paar boot-problemen die werden veroorzaakt door bug's in het BIOS, goed. Alle testen die AnandTech heeft uitgevoerd op het bord werden zonder enig probleem doorlopen:

The MSI 648 Max-F has a few nice features that you won't find on many other Pentium 4 motherboards. To start off with, we see that MSI decided to integrate a slightly different LAN chip than what we've become accustomed to seeing. MSI choose the Broadcom 5702 chip, which supports Gigabit technology. Not only does is this chip capable of 10/100 Mb/s transfer rates that most conventional LAN chips support, but it's also capable of up to 1000Mb/s transfer rates. The usefulness of Gigabit Ethernet on the 648 Max-F will be limited due to the relatively low adoption rate of Gigabit Ethernet.

[...] The MSI 648 Max-F motherboard is an impressive piece of silicon for the most part. DDR333 performance and stability were fairly good, despite the performance issues with running memory in "Fast" mode. We were happy to see that DDR400 memory helped to increase scores a little bit over its DDR333 performance numbers. Even though DDR400 stability was only mediocre, it's not too bad for a board that's not intended to run this type of memory.

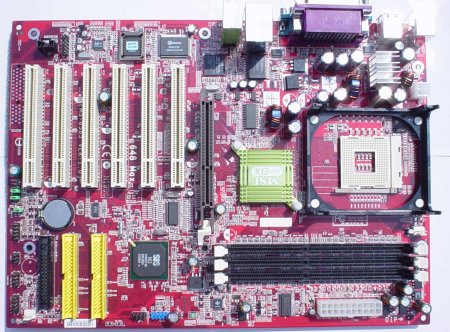

MSI 648 Max-F
Moderatie-faq Wijzig weergave

Reacties (29)

Wat ik veel erger vind is dat ze die FDD connector zo laag plaatsen, ik haal het met m'n A7V333 in m'n big tower ook maar net met de cable.

Afgezien van dit ziet het er netje uit, nou nog een prijs.....
Waarom zitten er bij een hoop mamaplanken de dimm sloten er zo dicht op :?

Bij mij zitten ze er 0,5 cm erboven ik kan dus geen ramplankjes eruit/erin doen als er een videokaart in zit.

Waarom ? zo moeilijk is het toch niet om de dimm sloten een cm omhoog te doen :)
Als je ze op dit plaatje 1 cm naar rechts (=normaal boven) schuift, vallen ze buiten de plank.
JIJ wil nou een maal 6x PCI ;)
Ze kunnen de geheugenbanken ook weer niet tever van de CPU af doen want dan heb je snelheids verlies :)
jammer, ziet er mooi uit maar het volgende laat zien dat het in ieder geval geen mobo voor mij is:
This is a very low Vcore ceiling for serious overclockers, and probably not even high enough for semi-serious overclockers (max1.6 volt, verhaaltje gaat verder).

What's even worse is the fact that, when adjusting Vcore to the "Auto" setting (which is supposed to be the CPU's default Vcore, 1.5V), the actual Vcore as taken from PC Health in the BIOS reads between 1.42-1.47V, much lower than the actual default 1.5V of the 2.26GHz Northwood-B processor we used. Upon setting Vcore to its highest in the BIOS (1.6V), the actual Vcore was only as high as 1.568V. Clearly, the MSI 648 Max isn't the overclocker's board.
De 1.8A die ik had lustte 1.85 volt om 2.7 te draaien, misschien niet bevorderlijk voor de levensduur maar het cpu'tje heeft diejuice wel nodig, pc voor de the corporate user volgens Anand en inderdaad en dus niet voor de tweaker.
Jij serieuze overklokker jij! ;)
Ik vind em er wel gruwelijk uitzien.. hopelijk werkt het ook met dat DDR400 geheugen. Dat moederbord wordt gewoon steeds kleiner en het lijkt me niet dat je dagelijks geheuge erin en eruit zit te halen. Maar inderdaad, als je je hele config moet leeghalen om je geheugen uit te breiden, dat is vervelend.
Werkt nog niet soepel met DDR-400, een klein beetje beter dan DDR333 volgens Anand maar minder stabiel toch nog weer w88:
MSI also tells us that their next generation SiS 648 Pentium 4 motherboard (SiS 648DX) will be able to run DDR400 memory without issue. In fact, MSI claims that by the time they release their 648DX motherboard, JEDEC will have ratified a DDR400 specification. This is certainly exciting, as DDR400 performance and stability should improve quite significantly
EJ In de review staat 3 Dimm sloten???


Hoe kenne ze daar dan DDRmodules indoen???

Dimm is er nog niet in 333mhz en komt ook niet.!!!

Lekker slim allemaal he????

:9
EJ In de review staat 3 Dimm sloten???

Hoe kenne ze daar dan DDRmodules indoen???
Dimm is er nog niet in 333mhz en komt ook niet.!!!
Ik zie toch echt 3 DIMM sloten op het moederbord.

DIMM is er in 2 verschillende vormen SDRAM en DDR.

De 333 MHz wordt gehaald door de geheugenbus op 166 Mhz te laten lopen, er worden twee singalen per clocktik gebruikt. De geheugenbus hoeft dus niet op 333 MHz te lopen.

[/edit] typo
Volgens FOLDOC http://foldoc.doc.ic.ac.uk/foldoc/foldoc.cgi?dimm
DIMM ==>
Dual In-line Memory Module
<storage> Small circuit boards carrying memory integrated circuits, with signal and power pins on both sides of the board, in contrast to single-in-line memory modules (SIMM).
En dan heb je nog RIMM, DIP, SIP, DIL, PGA, SPGA, FCPGA, PPGA, SEPP, SECC2..............
mm, lekker mobo'tje volgens mij
alleen: wat kost hij hier??

en ja, jammer dat de dimm sloten zodicht bij het videokaartslotje zit |:(
Als de dimm-sloten ietsje verder opgeschoven zouden worden, dan kunnen waarschijnlijk de plastic beugeltjes die je dimm's vasthouden niet open, in de kleinste kasten.
Ziet er goed uit. Alleen idd jammer van de dimm sloten, maar dan neem je dat voor lief en haal je je videokaart er even uit voor het plaatsen van geheugen. Zo vaak verander je niet van DDR geheugen :P

En ik vind die ATX voeding aansluiting beetje verweg zitten :?. Maar het kan aan mij liggen :P
Zitten op een hele normale plaats :?
De kabel van de voeding is toch vaak lang genoeg dus het maakt niet zoveel uit waar die zit.

Kan een hdd eigenlijk wel 1 gigabit aan?
1Gbit/s is 125MB/s en dat is dan met overhead erbij..
Met overhead er af houd je 105MB/s over en nee dat kan je had niet aan.
Maar daar heb je ram voor :P
Als je echt files van zoveel honderd MB moet binnen trekken via het netwerk (en je hebt dus een gigabit netwerk liggen :7 ) dan kun je ook wel een leuke RAID 0 maken :P

[edit]
Hele domme typo :D
"Zoek de scheef geplaatste chip" :)

tip: hij zit ergens rechtsboven ;)
\[O.T.]

Helaas, U gaat niet door voor de magnetron :>

U heeft 1 van de 2 antwoorden goed.....

Hij zit idd scheef maar het is geen chip :+

\[/O.T.]

edit:
ok jongens...trol en flame maar ;) ......kom maar, kom maar..... je suis une Inspirateur :P
Hmm een te heet geworden MOSFET van het V-Core circuit.... Zou die P4 het nog doen? :P
De allerbelangrijkste chip zit scheef |:( <font color=#786562>* qAPLAh_[HAGG] hoopt dat het een proto-mammaplaat is.... :+> en ziet ook wat loze ruimte tussen het geheugen en die chip</font>
Wat is dat gedoe met overclocken toch?!

met P4's die op 2,66 (en binnenkort hoger vast) draaien.

geef mij maar zo'n bordje met een P4@2,66GHz en een zut DDR dan hoor je _MIJ_ jaren niet meer klagen.
Inderdaad is overklokken tegenwoordig wat onzin... Daarbij is het nogal overrated bij reviewers... minder dan de helft van de t.net bezoekers doet aan overklokking (zie http://www.tweakers.net/etc.dsp?Action=Poll&PollID=481).

Ok dat het getest wordt in een review, maar er waarde aan hechten... lijkt me onzinnig, tenzij je op zoek bent natuurlijk maar dan moet je zoie zo niet naar een 648 sis kijken..
Ik heb een probleempje met testen van de eerste versies van mamaplanken. Ik heb ooit een msi gehad die door tom de grond in werd gestampt. Alle bezwaren vervielen toen er een bios upgrade kwam. Deze test zegt niets, ik denk dat het bord uiteindelijk echt van de goede msi kwaliteit is (ik heb een asus en werk ook niet bij microstar :+)
