Door , , 68 reacties
Bron: The Inquirer

The Inquirer bericht dat Epox een moederbord heeft geďntroduceerd zonder USB 1.1 problemen. Zoals AMD onlangs bevestigde heeft de 768 southbridge van de 760MPX chipset een bug in het USB 1.1 gedeelte van de chip. Om deze reden hebben verschillende fabrikanten de releasedatum van hun MPX moederborden opgeschoven. Het nieuwe M762A plankje van Epox kent dit probleem gelukkig niet meer.

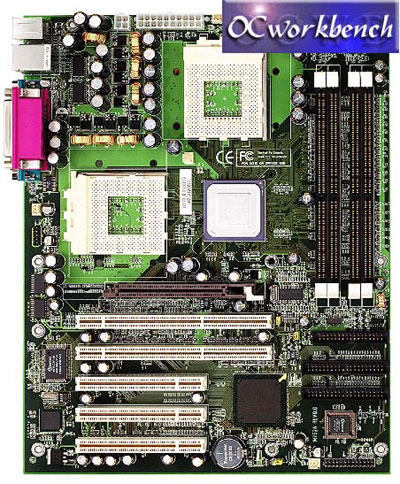

Als je benieuwd bent naar het uiterlijk van dit moederbord van Epox kan je terecht bij OCWorkBench. Daar is sinds vandaag een foto te vinden waarop we kunnen zien dat het moederbord is uitgerust met één AGP slot, twee 66MHz 64-bit PCI gleuven en drie “normale” 33MHz 32-bit PCI sloten. Verder zijn er 4 DIMM sloten aanwezig en een Intel chip die 10/100Mbit onboard Ethernet verzorgt:

EPoX AMD760MPX Dual Athlon CPU board - M762A

Met dank aan Zamorano voor het insturen van de tip.

Moderatie-faq Wijzig weergave

Reacties (68)

Hmm, er staat dat er 4 DIMM sloten zitten, moet dat geen DDR zijn?

* 786562 Robthebest
DDR==DIMM
DIMM!=DDR
Wat is SDRAM dan?

* 786562 Robthebest
[miereneukermode]

DIMM staat gewoon voor dual inline memory module (64-bit bus). SIMMs (single inline memory module) hebben een 32-bits (72-pins) of 8-bits bus (30-pins). DIMM is dus een benaming voor het type module en heeft niets te maken met het type geheugen wat erop wordt geplakt. Zo bestaan er bijv. ook EDO DIMMs.

Veel mensen maken onderscheid tussen SDRAM en 'DDR'. DDR is een technologie om data te versturen op de neergaande en opgaande flank van het signaal. Dit heeft niets met SDRAM te maken. Het principe wordt op allerlei bussen toegepast, o.a. ook Rambus en EV6.

Het onderscheid met SDRAM (hiermee bedoelt men doorgaans single data rate SDRAM) is niet juist omdat 'DDR' (DDR SDRAM dus) een variant van SDRAM is. 'DDR'=SDRAM.

[/miereneukermode]
SDRAM = synchronous dynamic RAM = groot woord

SDR = single data rate = 168pins (PC66/100/133/150)
DDR = double data rate = 184pins (PC1600/2100/2400/2700)

DDR kan 2 datablokjes per klokpuls verwerken, vandaar "double data rate" :)
SDRAM==DIMM
DIMM!=SDRAM

Je hebt DDR-DIMMetjes en SDRAM-DIMMetjes. Net zoals je fastpage-SIMMetjes en EDO-SIMMetjes had.
Toevalligerwijs is het niet zo dat je zonder veel geweld een DDR DIMMetje in een SDRAM DIMMslot krijgt, maar met SIMMetjes lukt je dat wel.
Klopt, bij de DDR DIMM zit bij de geheugen modules 1 inkeping als ik me niet vergis, bij de SDRAM DIMM zijn dat er 2, correct me if i am wrong
[dubbelpost :o ]
DIMM = dual in line memory module (vergelijk, SIMM = single inline memory module) Dat zegt dus niets over DDR of SDR (double data rate of single data rate) , maar alleen iets over de vorm.
En wat moet dit gaan kosten ?
Je mag verwachten dat de prijs vergelijkbaar of lager is met de Tyan Tiger MP, dus rond de 300 euro.
Is "66MHz 64-bit PCI" hetzelfde als PCI-X?
En zijn er al kaarten voor deze sleuven???

Ik kan me voorstellen dat dit nuttig is voor 1Gbit ethernet, maar verder... :?
een raid kaart van promise werkt ook op 66 mhz...

daar er hier hier geen onboard zit zal je die 64bit sloten dus wel kunnen gebruiken (als je raid wil natuurlijk)
Weet je dat wel zeker? Die kaarten kunnen inderdaad wel 66Mhz PCI sloten aan, maar kunnen ze ook 64bits 66Mhz PCI sloten aan dan? Want zoals je op het plaatje kan zien, zien die sloten er toch wel erg anders uit. Niet alleen zijn de 64 bits varianten langer, ze hebben ook nog eens het 32 bits gedeelte er omgedraait opzitten.
nee het is niet het zelfde als pci-x maar je zou het met de gewone pci kunnen vergelijken maar dan 64 bits en 66 mhz :P

het is handig voor gigabit kaartjes inderdaad maar bv. ook voor scsi raid kaarten enzovoortz het is echt voor de highend markt bedoelt :)
Is "66MHz 64-bit PCI" hetzelfde als PCI-X?
PCI-X is 64-bit PCI op 133MHz. Dit zijn 66MHz slots.
Eindelijk een bord met veel ruimte om de socket.
Deze ruimte hebben alle Socket A mobo's rond de socket. Is zo gespecificeerd door AMD.
De Tyan Tiger MPX en Asus A7M266-D hebben geen gaten, de 760MPX mobo's van Epox en MSI wel.
wow!!!
4 ram banken!
Dual Athlon MP
3pci sloten (een beetje weinig)
2 IDE poorten
USB bug free

Ik vindt uhm zeker cool hoor!! alleen die prijs.. is waarschijnlijk om de slikken :'(
3pci sloten (een beetje weinig)
Ik zie er echt 5. De 64-bits 66MHz bus van de MPX chipset is backwards compatible met 32-bits 33MHz...
Nou heb ik de kreet dat 64-bits 66 MHz sloten backwards compatible zouden zijn, hier al vaker voorbij zien komen.

Maar kijk nou es goed naar de mechanische verschillen tussen die 2 type sloten. Het is echt niet mogelijk om een 'gewone' ( 32-bit/33 MHz ) PCI kaart in zo'n 64-bit slot te krijgen hoor. Ze zijn uitsluitend backward compatibel met de vorige 64-bit standaard die op 33 MHz werkt.
Ik ben es gaan kijken tussen de stapels pci-kaarten die hier rondvliegen. En inderdaad hebben de meeste aan de linkerkant (richting bracket) niet de benodigde gleuf om in de 64bit/66Mhz sloten te passen. Maar ik heb er ook (oa oeroude 10mbit SMC nic) die zowel links als rechts een inkeping hebben en dus wel passen!

Ik meen me te herinneren dat die inkepingen ook te maken hadden met 3.3V en/of 5V support van pci-kaarten...iemand?
De 64-bit slots lopen op 3,3V en de normale 32-bit, 33MHz slots op 5V.
3pci sloten (een beetje weinig)
als je die al gebruikt in een server.
De tijd dat dual bordjes alleen voor servers werden gebruikt is nu wel verleden tijd. Ze worden steeds meer gemeengoed onder geeks, freaks, tweakers en andere enthousiastelingen.
Kijk maar eens hoeveel berichtjes er de laatste tijd over dual bordjes hier op tweakers.net zijn verschenen.
De prijs is nog niet vrij gegeven maar als ik kijk naar de algemene richtprijs die is meegegeven dan kan ik ongeveer zeggen dat de prijs iets van een 380 euro zal zijn. Ik zeg wel duidelijk dat dit een richtprijs is (of was). Het kan gemakkelijk een heel andere richting opgaan.
Ik tel 5 PCI-sloten, waarvan 2 64-bits (voor U160 SCSI-adapter bijvoorbeeld).
Verder zijn er 4 DIMM sloten aanwezig en een Intel chip die 10/100Mbit onboard Ethernet verzorgt:
Netwerkkaartje heb je dus ook niet meer nodig. Scheelt weer een 32-bits slot.

Ik wilde eigenlijk over een tijdje de Tyan Tiger MPX gaan aanschaffen, maar daar denk ik nu plots anders over. Geen USB-bug, cool.
wow!!!
4 ram banken!
Wanneer je ze alle vier gebruiken wilt, heb je registered geheugen nodig. Wil je gewoon DDR-geheugen gebruiken, dan kun je maar max. 3 banken gebruiken.
Ah eindelijk een mobo om van te smullen
genoeg ruimte voor knappe coolers
allen zitten de ide aansluitingen vrij laag maar kan er mee door
en over 3 pci sloten :)
niet waar want je vergeet dat deze 66 mhz pci ook backwards compatible zijn met 33 mhz pci kaarten
dus 5 pci sloten :)
een onboard lan breng nog een extra als het ware
alleen mis ik wel een raid controler
ik hoop dat ze wel een versie uitbrengen daarmee :9
wat trouwens ook goed opvalt is dat de power connector helemaal aan het rand bovenin zit wat een zeer goed teken is voor een goed airflow B-)
Ehm, niet om het een of ander, maar 66 Mhz PCI is nog altijd niet backwards compatible met 33 Mhz, dat vanwege het "tussen schotje" wat aan het andere end hangt.

64 bits/33 mhz is daarentegen nog wel backwards compatibel.

Wel netjes dat ze idd gaten rond de sockets hebben, kan je er eindelijk de heavy duty coolers op kwijt die iedereen op zijn enkel-cpu mobo's had, ik moet het hier stellen met 2 kopzware silverado's.

Het kan nadelig zijn dat je maar drie "gewone"pci sloten hebt, maar de lan controller onboard scheelt alweer 1 iig :)
Maar zoals vermeld: tis een server plankie, of iig een heavy duty plankje.

En zie ik daar nou een Pentium 4 aansluiting bij zitten (Die 4 pins ernaast dan) of is die ook voor de AMD-MPX gestandaardiseerd?
Dat schotje is er om de 2 verschillende spanningen (3.3 en 5V) uit elkaar te houden... Dat zulke sloten meestal 66mhz klopt wel maar noodzakelijk is het niet.

En er zijn wel degelijk kaartjes die ook alleen op 3.3V werken. Als je overgens een 33mhz 3.3V kaartje in zo'n slot stopt gaat het slot (en de hele bus dus ook het andere slot) naar 33mhz over... :'(

Het 64 bits extensie stuk is trouwens onafhankelijk en kan ook gebruikt worden als in je andere slot een 32bits kaart zit. :)

* 786562 vorlon
Jij zegt dat die 66MHz PCI sloten backwards compatible zijn, maar als ik naar die sleuven kijk krijg ik er echt geen standaard PCI-kaartje in (bijv een 3c905 NIC) omdat de 'hapjes' op een verkeerde plaats zitten. Hoe werkt dit dan? Zit er een convertor bij dit MB?

<Edit>Shit, net te laat met m'n post, ik heb het antwoord al gelezen
Ironisch, een Intel netwerk controller op een bordje voor AMD processors :?
Intel Netwerk Chips zijn voor de onboard mogelijkheden Heel erg goeie Chips. Je wilt een mobo met goeie onderdelen en dat is qua CPU een AMD en qua Netwerk een intel chip.
Hoezo ironisch?
Dat wordt veel vaker gedaan hoor.

* 786562 hellbringer
Kijk dit plankje heeft wel gewoon gaten naast de sockets :)
En wel een hele back condensatoren, zelfs de Tyan heeft er minder.

* 786562 TheGhostInc
Ik vind dat niet echt uitmaken hoor.. Ik vind EPoX echt een van de betere merken onder de toppers..

Vind er genoeg ruimte rond de sockets opzitten.. Word een leuk coolertje erop dan :)
"Before we talk about the Elfin Bag, the board has an HPT 372 raid controller supporting ATA-133, lets you overclock the system bus to 200MHz, and also adjust the DDR memory voltage and the AGP voltage through the BIOS."

Raid controller??
Het "artikel" is een beetje vaag geschreven, maar volgens mij gaat dat stukje tekst dan weer over het 845 moederbord? :?
Mijn eerste taal is engels en aa_koch heeft gelijk dat dat stukje over de 845 gaat en *niet* deze dual Socket A. Het is inderdaad niet erg duidelijk geschreven.

Dus deze komt niet met zo'n oogverblindende Elfin bag :-(
De vraag is, hoe hebben ze die bug opgelost? Hebben ze een nieuwe revisie van de MPX chipset gekregen, of hebben ze een aparte USB-chip op het plankje geplakt.....
ik denk door een losse usb controller op het mobo, want de chipset verander je niet zomaar
Is het nou al definitief dan dat er geen Athlon XP processoren op MPX bordjes kunnen?
dat kan gewoon als het goed is.
