Door , , 19 reacties
Bron: OC Workbench

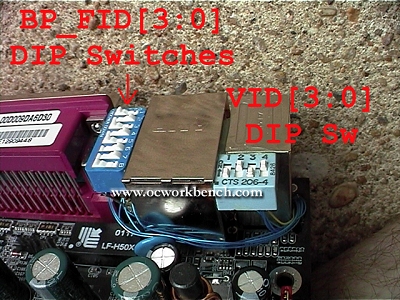

OC Workbench heeft uitgevogeld hoe je met wat simpel electronica-materiaal en een vast hand de ECS K7S5A wat beter tweakbaar kunt maken. In het artikel over het onderwerp lees je hoe je dit lekker goedkope SiS 735 moederbord kunt voorzien van multiplier dipswitches en het voltage van de processor kunt opschroeven. Met wat weerstandjes is het mogelijk om de minimale en maximale waarden te veranderen, maar het bleek makkelijker om een aantal draadjes rechtsstreeks te verbinden met de VID pinnen van het Socket A. Hetzelfde geldt voor de FID pinnen die de default multiplier van de processor kunnen overriden, mits deze geunlocked is. Wie met een beetje technische kennis en een hoop lef de operatie heeft uitgevoerd kan voortaan multipliers tot 12x gebruiken en een spanning van 2,00 Volt opwekken om zijn chip tot het maximum te duwen:

Do not attempt to make these modifications unless you are willing to risk killing your motherboard (and perhaps other components). Mistakes in my description or your understanding of my description may cause your modifications and results to differ from mine. (This might mean a dead motherboard or dead components.) I also recommend reading this description several times before deciding to attempt these modifications and that you do not break the board/socket connections until you are confident that have successfully completed the other modifications. (Most of the described modifications can be undone or even left in place if you have not damaged anything. I believe that my method for breaking the connections to the processor VID/FID pins cannot be reversed.)

ESC K7S5A modificatie

Thanks voor te submit Herrie.

Moderatie-faq Wijzig weergave

Reacties (19)

En als het niet lukt koop je een nieuwe.
Die dingen kosten toch niets
er staat ook bij dat je, je processor of andere hardware kan vernielen en die kosten wel degelijk meer geld.
(vooral als alles wat aangesloten is in rook op gaat :))
Opzich staat het wel duidelijk hoe het allemaal moet. Als ik aan alle onderdelen kan komen en wat tijd en lef heb dan zou het heus wel moeten lukken.
En als 't mis gaat.. tsjah.. dan lever ik wat kratten in en koop voor 't statiegeld een nieuw systeem. Een Geforce, SDR RAM, en een Duron zijn niet zo heel duur meer :*)
Een draaipot van 5K + een weerstand van 14K in serie geeft een traploze instelling tot 2V. Ik zoek nog de weerstand waarde om tot 2.2V te gaan. Op 2V loopt de 1333@1648. (12x137.33)
Het is gek dat er weerstanden worden gebruikt voor voltage deeling, aangezien de processor geen constante stroom trekt, Gaat je processor spanning schommelen en dat is niet zo bevoordelijk voor de stabiliteit.
Nou, de weerstanden worden niet gebruikt voor de voltage deling, maar voor het instellen van het voltage. De chips reageren op de weerstand en geven vervolgens het voltage op andere pinnen door. Het is dus niet zo dat de stroom door de weerstand schommelt, die is altijd gelijk.
Zonder weerstand schommeld de spanning ook. het lijkt geen invloed te hebben op de stabiliteit. Waar je wel tegenaan loopt is dat een Athlon@1648 ca. 110W trekt plus een 2ultra op 300/515 ?W. Dit is de grens voor de Ennermax 350.
Op zich heb je wel gelijk, ze worden WEL als spanningsdeler gebruikt, maar dan als referentie spanning.
Aan de hand van de gemaakte spanning worden de andere spanningen geproduceerd.
Do not attempt to make these modifications unless you are willing to risk killing your motherboard (and perhaps other components).
jah, idd... dus als je em sloopt en een nnieuwe zou moeten kopen, had je net zo goed gelijk een goed (en overklokbaar) moederbordje kunnen halen.. had je al die moeite gescheeld
Niet alle mods die tweaker doen zijn alleen voor het nut, ook voor de kick die het geeft alles zelf te solderen en dan ook nog te laten werken ;)

Net of een grote achtervleugel op je CRX nut heeft ;)
jah, idd... dus als je em sloopt en een nnieuwe zou moeten kopen, had je net zo goed gelijk een goed (en overklokbaar) moederbordje kunnen halen.. had je al die moeite gescheeld
Ik heb dit bordje 2 weken geleden bestelt, ik had het heel knap gevonden als je 2 weken geleden een SIS735 kon bestellen (Wat nu ook al binnen zou zijn dan ;)) Die al deze functies al aan boord heeft.
Voor een SIS735 bordje dat een beetje serieus is ben je toch nog aangewezen op ECS.
Hmm ik denk niet dat de gemiddelde tweaker in staat is om een mod als deze uit te voeren.
Wij zullen dus moeten wachten tot de fabrikanten deze opties standaard gaan implementeren op hun moederborden.

edit:

typo's
Inderdaad, je moet wel of veel lef hebben of zeker weten wat je doet want om nu je socket eraf te slopen om 6 pinnetjes te verwijderen gaat wel erg ver :?
Het gaat er niet om of de gemiddelde tweaker het kan, want dit zijn duidelijk 1 malige acties, dus als iemand in je buurt dit kan is het al voldoende.
Daarnaast is dit een aanmoediging voor andere mobo fabrikanten om een bordje uit te brengen waarbij dit wel kan.
Misschien dat Asus, Abit of anderre fabrikant interesse heeft. De chipset heeft alvast veel potentieel.
Nou, ik vond mijn Blue Orb op mijn GeForce 2MX al een beetje de grens, dit is echt een tikkie te ver voor mij!!!
Ja, jij zou in zo'n situatie wel falen (faalhaas)

/onzin natuurlijk.
Ik denk dat iedereen dit wel kan, mits er een goede handleiding op i-net staat.
Als je ziet hoe makkelijk is 2.0volt te krijgen, dat kan idere debiel bijna. Gewoon te draadjes met een stekkertje van een audiokabel eraan zolderen zodat je zelf de weerstandjes kan verwisselen, piece of cake. ;)

Kijk hier naar de stekkertjes wat ik bedoel :
gathering.tweakers.net/showtopic.php/137478/1 /25
En als het niet lukt koop je een nieuwe.
Die dingen kosten toch niets :)

Ik had me al neergelegd bij de enige mogelijkheid om L bruggetjes dicht te maken en te verbreken. Maar ik denk dat ik dit ook maar eens ga proberen.
Je moet nog steeds je bruggetjes closen als je succesvol gebruik wil maken van deze mod
Leuk, na die ABIT SM5 gaat ik dus een SIS735 bordje kunnen modden. hehe
