Door , , 17 reacties
Bron: PCHardware

Het Roemeense PCHardware heeft een review gemaakt van de MSI 694D Master-S, een dual-processor moederbord voor de Intel Pentium III. Het plankje is gebaseerd op VIA's 694DP chipset met de 686B south-bridge. Meest opvallende feature van dit bord is wel de aanwezigheid van een Adaptec AIC-7899 dual-channel U160 SCSI-controller. Om te beginnen maar even de specs in 't kort:

*Eén of twee Pentium III's met 100 of 133MHz FSB
*VIA chipset, 694DP north-bridge en 686B south-bridge
*Vier DIMM-bankjes voor maximaal 2GB DIMM-SDRAM
*Eén AGP-slot, 5 PCI-slots en één CNR-slotje
*Adaptec AIC-7899 on-board dual-channel U160 SCSI
*U100 IDE-controller in de VIA 686B
*AC97 audio geïntegreerd in de VIA686B

Al met al een lekker compleet bordje, dat geschikt is om een mooi workstation of een kleine server mee te bouwen. Bovendien ook een bord dat zich laat overclocken: de review wordt gedaan met twee Pentium III 800MHz CPU's die braaf en stabiel hun werk doen op 1064MHz. Een voordeel van de MSI is dat de core-spanning voor elke processor onafhankelijk te regelen is, een feature dat bijvoorbeeld de bekende Abit VP6 niet biedt. De MSI biedt daarentegen weer minder FSB-instellingen dan de Abit. Wie de lay-out van de MSI bekijkt ziet bovendien dat er behoorlijk veel ruimte rond de processor-sockets is, dus plaatsing van een paar flinke coolers is geen groot probleem, ook alweer een voordeel voor de tweaker.

De reviewer draait een flink aantal benchmarks, en geeft bovendien al die benchmarks voor zowel één processor als twee processoren - waarmee mooi aan 't licht komt wanneer een tweede processor ècht voordeel gaat opleveren. Daarnaast vergelijkt 'ie een groot deel van de benchmarks met die van een Abit VP6 in dezelfde configuratie, maar dan met een U100 harddisk. Geen wonder dus dat de MSI, in de tests uitgerust met een Quantum Atlas 10K U160 SCSI-disk, de Abit op alle fronten kan verslaan. Tenslotte draait de reviewer een aantal server-benchmarks onder Linux, voor de liefhebber dus ook zeker niet te versmaden! Al met al komt men tot de conclusie dat de MSI 694D Master S een goed en stabiel moederbord is:

In this article we finally elucidated several aspects of SMP. After two articles and over 100 hours of tests the result is clear: two processors didn't bring too much for home/office applications. In multitasking there is a little improvement so people which like to have the taskbar full of working applications should appreciate SMP. The true advantage of SMP is obvious in server tests. There are many factors which define a server performance, memory being vital. Dual processing brings a 50% improvement when we deal with on memory data. [...] When the system needs to read from disk a SCSI system brings also a 30-40 improvement.

Like most MSI motherboards 694D Master-S comes with BIOS tweaking and strong features. [...] But if you succeeded to find one it's a good choice. Since we remarked several unique features at MSI 694D Master-S and we were impressed about the quality and stability, this motherboard receives our "Editors Choice" prize today.

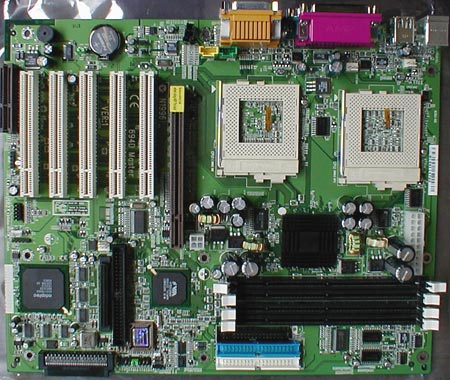

MSI 694D Master S

De volledige review is terug te vinden op PCHardware.

Moderatie-faq Wijzig weergave

Reacties (17)

een kleine server mee te bouwen. Bovendien ook een bord dat zich laat overclocken:
Als op die kleine server, hoe klein dan ook, belangerijke dingen draaien dan ga je 'm IMHO niet overklokken. En gezien de prijs van dit monster en de onboard Adaptec AIC-7899 dual-channel U160 SCSI-controller is dit bord niet bedoelt voor de thuis gebruiker.
Waar slaat dat nou weer op, een GF3 kost temet 2x zoveel als dit bord, die is wel voor thuisgebruik (?!) en die kopen mensen (al zullen het er nu geen hordes zijn) toch ook.
Nu zegt overclocken vak toch iets over het systeem, als je je systeem ver kan overclocken zal je waarschijnlijk minder fouten krijgen als hij op normale snelheid draait.
Dit bordje laat zien ERG goed zijn werk te doen, en als ik deze review lees, ook zeker aanraden, als je je processoren + mobo zonder probleem 25% omhoog kunt gooien, dan zal hij standaard misschien ook wel 25% stabieler zijn.

* 786562 TheGhostInc
Ik denk niet dat overklokbaarheid iets zegt over de betrouwbaarheid. Een Pentium 60 met FDIV bug die 75MHz haalt is ook niet betrouwbaar :). Rene wilde waarschijnlijk gewoon aangeven dat het een veelzijdig plankje is, geschikt voor servers en tweakers.
Niet voor een thuisgebruiker nou dan mis ik eigenlijk de 64 bits PCI sloten die vind je namelijk veel op serverbordjes en die Ultra SCSI is gewoon wat extra's dat je wel nodig hebt bij een server....terminste het is wel lekker als je dan een snelle SCSI controller hebt met 2 seagate cheetah's nou dan heb je een server voor een middel tot kleine lan, dus ook voor thuisgebruik!!!
De mix van features op deze plank is erg mooi. Niet alleen de performance en stabiliteit (met SCSI) die je in een server wilt, maar ook een AGP pro voor een workstation en daarnaast voor de idioten die tweakers nu eenmaal zijn ook nog OC functies }>

Daarnaast pet af voor MSI dat ze die sockets niet met 90 graden tov elkaar hoefden te draaien. Erg handig voor koeling. Voorzover ik weet is dit de eerste 694D mobo die dat voor elkaar heeft.
De mix van features op deze plank is erg mooi. Niet alleen de performance en stabiliteit (met SCSI) die je in een server wilt. De mix van features op deze plank is erg mooi.
Inderdaad een hele goede mix van features (SCSI), snelheid en stabiliteit, alleen als je echte stabiliteit wilt moet je een Intel, Serverworks of Micron mobo kopen, alleen zijn die ietsjes duurder :). Maar ja, wat hierboven al gezegd is, dit is een heel mooi high-end workstation en/of low-end server mobo.
Ehhm. Wat is er tegen dat de processoren 90graden t.o.v. elkaar gedraaid zitten? sorry hoor, ik heb de 694D-Pro en ik vindt dit punt van de layout nu niet zo gigantisch belangrijk. De ruimte rond de proc's is bij beide voldoende en dat is het belangrijkste.

WAT WEL een goede verbetering is is de positie van de BIOS battery . Bij de oudere verstie zit dez onderin, op een dusdanig manier dat je moet oppassen dat je bij het monteren van een nieuwe kaart niet dat ding raakt (ik heb op die manier 1 ISDN waarschijnlijk gemold). Hier hebben ze dat dan toch een stuk beter aangepakt, het is een stukkie moeilijker om bij het bijstoppen van een kaart deze zo te mollen.

Verder vindt ik die condensatoren eng dichtbij het geheugen, maar daan moet je maar een beetje oppassen bij het insteken :)

Zie ik het trouwens goed, het lijkt wel alsof er een heatsink op de Northbridge zit.

Verder, dit zijn superborden echt, een must voor de tweaker.

Ow, en over stabiliteit, dit systeem draait bij mij als een zonnetje, ik denk dat de vergelijking met een stabieler systeem bij een intel een zelfde is als een Realtec vergelijken met een 3Com
Meest opvallende feature van dit bord is wel de aanwezigheid van een Adaptec AIC-7899 dual-channel U160 SCSI-controller.
Ik zou juist eigenlijk opvallender vinden als die ontbrak. Veel dual-bordjes worden in servers gebruikt en dan is onboard scsi ideaal!
Tja, maar dit is een relatief goedkoop plankje, dus is 't wèl opvallend dat er een Adaptec on-board zit! Dit bord concurreert met de Asus CUV4X-D(LS), Abit VP6, Tyan Tiger200, et cetera, en daarvan heeft alleen de Asus CUV4X-DLS ook SCSI on-board, en is bovendien nog zo'n 100 florijntjes duurder.
perfect plankie, heb nu een maand met daarop 2 PIII800@933 zitten en werkt perfect B-)
Lekker bordje...alleen lijkt me wel dat je goed moet uitkijken met de maat koelers die je erop knalt, en dat geld natuurlijk voor alle Duals. Voordat je het weet zit de onderste koeler op je AGPslot en das ook nie handig voor de vidkaartje heh :p
Zo te zien is er voldoende plaats voor twee Intel P3 1 GHz retail koelers. En ik kan je uit eigen ervaring vertellen: Die zijn breed. Maar zo te zien niet breed genoeg om de AGP kaart te raken.
Mooi bordje,

CNR slotje zit wel erg dicht op laatste PCI slot en daardoor mogelijk niet te gebruiken.
;(
Mooi met scsi aan boord zodat je geen controlers meer hoeft bij te prikken.
Ook lijkt er te zij nagedacht over de plaatsing van de voedings connector. Zit niks in de weg.
Aanrader!!! :)
CNR slotje zit wel erg dicht op laatste PCI slot en daardoor mogelijk niet te gebruiken.
Het laatste PCI slot en de CNR zijn shared. Je kan dus of de CNR gebruiken, of het laatste PCI slot en niet allebei tegelijk.
Wat een ontzettend mooie layout. Doet me denken aan de ABIT BX133 Raid, die zag er ook al zo netjes uit.
:)
