Drie dual Foster mobo's op de foto

Tussen alle CeBit-nieuwtjes die ook hier al voorbij gekomen zijn heeft Fastgraphics enkele aardige platen staan van dual-processor moederborden voor Intel's Xeon-opvolger Foster. Daarnaast vinden we ook op XBit Labs nog wat meer info over deze plankjes. Drie dual-processor Socket-603 borden dus, alledrie uitgerust met Intel's 860 Colusa chipset, en met de navolgende specs:

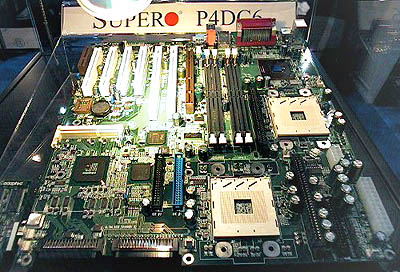

Supermicro P4DC6

Dual Socket-603 met vier RIMM-slots, AGP-pro, twee 64-bits en vier 32-bits PCI-slots èn een CNR-slotje. On-board dual-channel Adaptec U160-SCSI controller en twee 10/100MBit NIC's.

Iwill DX400SN

Dual-socket 603, maar liefst 8 RIMM-slots voor maximaal 8GB RAM. Eén AGP-pro, twee 64-bit en drie 32-bit PCI-slots. On-board dual-channel U160-SCSI en twee 10/100MBit NIC's.

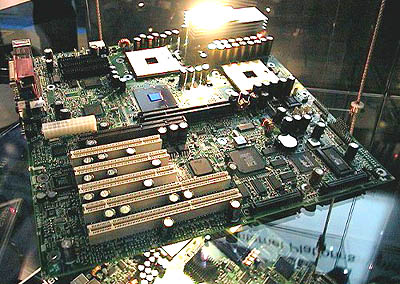

Tyan Thunder S2603

Dual Socket-603, één AGP-pro, twee 64-bit en drie 32-bit PCI-slots. On-board LSI dual-channel U160-SCSI controller en twee on-board 10/100MBit netwerkkaartjes.

Het verhaal op Fastgraphics kun je via deze link terugvinden, de info op XBit Labs vind je hier terug.

Reacties (44)

Daniel 27 maart 2001 15:34

Van die Tyan heb ik ook nog wel een foto:

http://212.189.235.3/~dan.../Tyan%20dual%20Foster.jpg

Verwijderd 27 maart 2001 15:29

Misschien mijn fout, maar ehh... Rimm sloten ?? Waar dan ??

Floor-is @Verwijderd • 27 maart 2001 15:33

Op de bovenste foto zie je sloten zitten naast de sockets, daar moet je zijn.

biobak @Floor-is • 27 maart 2001 15:34

Ik denk dat ie de iWill bedoelt. Daarop moet een insteekmodule (riser module) waar je de RIMM's op kwijt kan. Zie het grote zwart slot in het midden van het bord.

Verwijderd @biobak • 27 maart 2001 17:21

Als je een riser module moet gebruiken geeft dat dan geen problemen in 1U servers?? ik dacht dat normale
geheugen modules daar al moeilijk in gingen?? met een riser kan je het dan helemaal wel vergeten?

TheGhostInc @biobak • 27 maart 2001 19:41

Als je een Xeon in een 1U rek wil zitten heb je toch al een probleem, ze hebben bij de fosterbordjes dan ook geen moeite gedaan om dat wel te proberen.
Daarnaast zijn dit soort bordjes toch al een bitje overkill in een 1U kast, met een dualchannel U160 SCSI controller begin je weinig als je 1 of 2 schijven in je kast kwijt kunt, daarnaast kunnen er ook geen insteekkaarten gebruikt worden, daarvoor heb je ook een hogere kast nodig.

* 786562 TheGhostInc

Verwijderd @Verwijderd • 27 maart 2001 15:33

op die eerste lijkt me duidelijk, die 2e lijkt een speciaal slot te hebben voor een memory card [vlak boven agp, lijkt me kut als je mem heatsinks op video kaart hebt] en bij de onderste hetzelfde verhaal

Verwijderd @Verwijderd • 27 maart 2001 19:35

Volgens mij maakt dat dus niks uit:
A: In een server gooi je dus echt geen videokaart die koelribben op z'n mem heeft, volgens mij flikker je er helemaal geen hotshotflashy videokaart in maar gewoon een simpele.

B: Volgens mij zit je mem face downward oftewel met de mem blokjes richting PCI, dus ook daar heb je geen last van.

Bestaan er eigenlijk videokaarten die dubbelzijdig beplakt zijn met mem, en die je in zo'n sys gaat stoppen.

Bigs @Verwijderd • 27 maart 2001 15:34

Bij de onderste 2 bordjes zie je schuin boven het AGP slot nog een slot zitten. Hierop gaat een geheugenriser; daarop zitten de RIMM-sloten. Bij het bovenste zie je ze als het goed is gewoon zitten.

Knakker @Verwijderd • 27 maart 2001 15:34

Vast en zeker via een riser-kaartje

MAZZA @Verwijderd • 27 maart 2001 15:35

Ik zat ook al te kijken maar dat zal wel op een add-on kaartje geplakt worden ofzo ?

Zes keer dubbelpost.

brid @Verwijderd • 27 maart 2001 15:36

Ik denk dat hij die andere 2 borden bedoeld.
Zal wel via een apparte insteekkaart gaan, want die 2 borden hebben een extra slot wat je niet op de bovenste ziet

Verwijderd 27 maart 2001 15:36

Hm mijn voorkeur gaat uit naar de Supermicro P4DC6. (ook handig: die twee NIC een voor de adsl modem een voor het netwerkje) Ondanks dat dit natuurlijk allerdrie typisch serverplankies zijn overweeg ik toch om eens een dual-systeem aan te gaan schaffen (toch wel erg gaaf

)

Verwijderd @Verwijderd • 27 maart 2001 15:41

Typisch serverplankje met een AGP slot EN een CNR slot ? Niet zo heel standaard...

Volgens mij zijn ze ook prima te gebruiken als ultrahighend workstation plankje.
Maar ze zijn waarschijnlijk wel onbetaalbaar voor de doorsnee tweaker en anders worden die Foster procs dat wel.

Sander Schrier @Verwijderd • 27 maart 2001 15:41

ik verwacht niet dat Foster veel goedkoper zal zijn dan de huidige Xeon. En dan twee van die processoren en een dergelijk moederbord kosten samen een vermogen!

Jasper Janssen @Verwijderd • 28 maart 2001 01:07

jah, en aan de andere kant is 6-10 ruggen voor procs en mobo ook best wel duur voor een systeempje. Je kunt je geld efficienter uitgeven, laat ik eht zo zeggen. Aan een beamer met 5.1 surround installatie om te quaken, bijvoorbeeld.

Cookie @Jasper Janssen • 29 maart 2001 13:30

Ja, alsof deze plankjes dáárvoor bedoeld zijn

.
Maarre, ik hoop dat straks zal blijken dat de nieuwe P4 tóch kan SMP-en en/of dattie SMT in zich heeft. Die extra pinnetjes, tov. de Willamette, en die grote core moeten toch érgens voor nodig zijn. Straks ik is er voor de sem-professionele workstation misschien alleen een 760MP-mobo en dan is de concurrentie en keuzemogelijkheid op dat niveau wel erg beperkt.

durkagain 27 maart 2001 16:52

Dit rizer kaarten, zijn die niet irritant voor 1U server kasten? Dat past toch nooit?
Dat bovenste gaat het misschien net. Op de
Tyan S2462 Thunder K7 hebben ze dat wat eleganter opgelost door middel van de scheef staande DIMM-banken.
Verder zit ik op de borden alleen 66 mhz 64 bit PCI sloten, dus geen ondersteuning voor 33mhz 64bit PCI kaarten, ik weet niet of dat erg is trouwens. Mja als ze een oude server gaan upgraden met een van deze borden en ze willen de oude 32 mhz 64 bit sloten meenemen naar de nieuwe server gaat dat niet natuurlijk, maar volgens ist bij servers vaker zo dat alles meteen nieuw wordt, dus vervangen. Maar zoals ik zei, dat weet ik dus niet..
Verder wel een hoge pincount voor de socket, het 'vierkantje' in de socket wordt steeds kleiner. Maar ja das verder niet zo'n probleem, alleen krijg je wat meer sporen die je moet aanleggen, maar ja die server borden zijn toch al vaak 8-layerig, dus groot probleem is dat ook niet...
Verder ben ik benieuwd naar benchies ofcource

Bigs @durkagain • 27 maart 2001 18:02

Deze planken zijn ook helemaal niet bedoeld voor 1U kastjes, daar passen ze niet eens in met zoveel PCI sloten en RIMM banken etc. Het gebruik van riser-planken is trouwens ook al jaren gebruikelijk in servers hoor.
Verder zie je een stuk meer 66MHz 64-bit kaarten dan 33MHz en het is erg veel gedoe om ze allebei te ondersteunen op 1 plank.

Lekkere first post trouwens..

Verwijderd 27 maart 2001 18:08

zie ik daar op die supermicro onder de pci sloten een mini-pci slot, of wat is dat witte daaro?

Jorik @Verwijderd • 27 maart 2001 19:59

Anders is dat gewoon ff de SCSI aansluiting.

Verwijderd @Jorik • 27 maart 2001 21:10

Goed lezen man!

CNR-slotje

hilgo @Verwijderd • 27 maart 2001 21:18

CNR slotje is dus dat bruine apparaat links boven in.

hilgo @Verwijderd • 27 maart 2001 21:16

Da's een uitbreidingsslotje voor de onboard videokaart. Kun je dus meer geheugen inproppen als je dat wilt.

Vorlon 27 maart 2001 21:33

Ohw man, moet je dat voedingskoelblok op die Tyan zien... Hoeveel stroom vreten die Fosters he

Dat is gewoon lomp... maar wel stabiel natuurlijk Tyan kennende...

hilgo: dat so-dimm slot voor de vid. kaart? zou ook voor de scsi controller kunnen zijn...

hilgo @Vorlon • 27 maart 2001 22:22

Heb toevallig van de week in een IBM netfinity staan rommelen en toen viel me dat slotje op en het bleek videomemory uitbreidings gleufje te zijn (toen ik hem op de foto zag herkende ik em meteen

). Maar van scsi heb ik niet echt verstand dus misschien heb jij wel gelijk. Zou het trouwens wel een vreemde plek vinden voor een scsi controller, maar ja, ik ben geen bordjes ontwerper...

Whoops... tikfouten...

Jasper Janssen @hilgo • 28 maart 2001 01:14

't is een standaard laptop memory slotje, dat heeft mijn Matrox G200 SDRAM ook voor geheugenuitbreiding. Maar op dat plankje daar zit ie direkt naast de scsi-raid controller, dus heb je wel kans dat dat idd het raid-cache geheugen is. Meestal doen ze op fullsize caching raid spul gewone dimm sloten, waar dan ecc DIMMs in gaan, SODIMM is namelijk neit in ECC of zelfs parity te krijgen. Wel een voordeel is dat het de battery backup van het cache ram wat makkelijker maakt.

Oblii 27 maart 2001 16:32

Supermicro P4DC6 wordt toch niet zoveel, als je kijkt naar die pci 64 sloten, die zitten ERG dicht op dat AGP slot, volgens mij heb je of het probleem dat er niet genoeg plaats os voor de achterkant van het kaartje

of anders zal de koeler van de videokaart toch wel in de weg zitten (ik bedoel, er zit een agp slot op, als je er dan een beetje kaart op zet (wat heb je er aan in een server?!?!) dan zit er een koeler op....!)

Iwill DX400SN ziet er dan toch liever uit, heb alleen nog nooit van Iwill gehoord? komt vast omdat ik te nieuw ben daarvoor ofzo

Verwijderd 27 maart 2001 17:39

Hoeveel koeling denk je dat 2 van die Fosters nodig hebben ? Denk niet dat dat gaat werken in een 1U rack. Zijn ze denk ik ook niet echt voor bedoeld.

ronny 27 maart 2001 17:49

Gezien het feit dat er een AGP pro slot op zit denk ik meer dat het high eind work station borden zijn.
misschien heeft intel ook al mee gedeeld hoeveel warmte de proc. afgeven als dat vrij veel is moet er toch een grote koeler op dan kan het geheugen ook om hoog.
En als de hoogte er is, is het ook makkelijk om gelijk een AGP slot er op te zetten.
Dan heb je een bord voor meedere toepassingen.
Scheeld een beetje in prijs

Al is het voormij natuurlijk nog niet genoeg.

BrammeS 27 maart 2001 21:39

Zitten er op die tyan niet een beetje veel condensatoren. of ligt dat aan mij. Niet echt veel ruimte over voor je dikke coolertje!!
