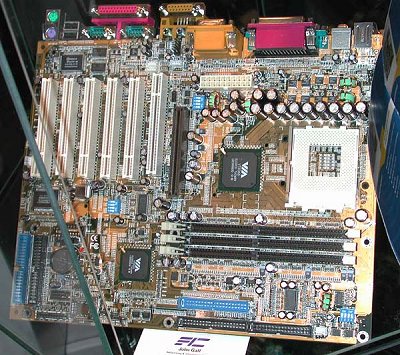

Overclockers Australia heeft een foto online gezet van FIC's KT266 moederbord, de AN11. Het plankje biedt plaats aan AGP, ACR, vijf keer PCI, drie DDR DIMM's, een IDE RAID controller en natuurlijk een Socket A processor. Andere features zijn on-board 4 kanaals geluid en de mogelijkheid om FSB, multiplier en VCore met dip-switches aan te passen. Zowel de normale 200MHz Athlon/Duron's als de nieuwe 266MHz varianten kunnen op dit plankje draaien. FIC heeft al bekend gemaakt dit moederbord op de komende CeBIT te willen introduceren:

FIC AN11
Moderatie-faq Wijzig weergave

Reacties (31)

Het gebruikelijke gemier over de layout barst weer los zodra er een fotootje verschijnt van een mobo. Ik heb zelden gehoord dat het wel goed was. :Z

De dimm sloten, IDE connectoren en powersupply zitten al tijden op ongeveer de plaats zoals boven te zien. En ja die condensatoren zitten soms dicht bij je socket want daar zijn ze nodig, anders zaten ze wel ergens ver weg. En een beetje tweaker draait daar z'n hand toch niet voor om?

Socket A zit inmiddels ook op een standaard plek (ATX 2.0nogwat) kijk maar naar die mooie gaten in je mobo. Daar kan je je mega koeler met keilbouten vastschroeven ;)

Kortom over de layout van een bord valt sowieso weinig zinnigs te zeggen en dat wat er vaak naar boven komt, kunnen we zelf ookwel zien.

Tis gewoon een mooi plaatje en een mooi plaatje zegt meer dan duizend woorden ;)
Goedemorgen dan....

Ze hebben nogal een zwik Condensatoren op dat plankje geplakt !

Betekend dat nu dat deze plank heel erg stabiel is, of dat er schijnbaar zo zwaar stroom gereguleerd moet worden....

Andere KT266 plankjes hebben toch niet _zoveel_ condensatoren erop zitten ?
Ja hij is mischien wel stabiel maar
hoe wil je hier nu weer een goede koeler op krijgen.
Je socket zit ook vlakbij de rand dus in je kast dus vlak onder je voeding.
Kweet niet ben niet kapot van de layout.
de ruimte tussen de socket en de rand lijkt me voldoende hoor, de cooler wordt toch dwars bevestigd. De enigste cooler waarmee je problemen zou kunnen krijgen is de GlobalWIN WBK38 ( of andere cooler met bredere heatsink ) . Ik denk dat je eerder problemen zal hebben met die hele rij condensatoren die ze daar neergeplant hebben..
Maar ook dat hoeft geen probleem te zijn hoor ;)
FIC staat volgens mij toch al niet zo bekend om zijn strakke lay-outs, kijk maar naar de FIC SD11, dat was ook een flinke plank.. Ze denken daar nogal graag in het groot denk ik :)
Nee, da's een pci slot voor intern gebruik ;)

Misschien ben ik niet up-to-date, maarre is dat tegenwoordig weer in, zoveel dipswitches ?
FYI Dat heet dus ACR; opgevoerde versie van het door ons tweakervolkje zo vervloekte AMR :+
ja, het lijkt een PCI slot maar dat is het niet en het lijkt toch ook niet op ACR (die was toch bruin en korter) maar volgens het bericht moet dat dan ACR zijn.

ik lees een aantal negatieve reacties op ACR, wel vaker gezien, kan iemand mij even uitleggen waar het voor dient?
het is wel degelijk een ACR slot. dat is dus in feite een omgekeerde PCI connector, zodat je niet de verkeerde kaart erin kunt rossen. De kleur maakt natuurlijk niks uit. die dingen kunnen blauw, bruin, wit etc. zijn... er zijn immers ook wel moederborden met blauwe PCI sloten (server borden)
:z
nou jammer dat die switches er op zitten moet je lelkens de kap er af halen .
hoe zitr het met de mogelijkheden voor het overklokken
FSB, Multiplier & vcore lijkt me toch genoeg om te overclocken. Resultaten gaan vragen nu lijkt me een beetje dom aangezien dit een eerste foto is van dat hele bord, zal die nog wel niet getest zijn niet? dus wat bedoel je nu eigenlijk.

[oeverloos gezwets begint hier een beetje de overhand te krijgen]
Nou, 8 Mosfets en 'n rits condensators waar je U tegen zegt. Zouden er 'n aantal MSI designers naar FIC zijn overgestapt?

De layout is okay voor 'n midi-tower of 'n tower waar je je voeding kunt wegklappen.

De condensators 'n probleem voor de koeler? Als je voor 'n Swiftech MC472 gaat, dan schroef je hem op je proc via de vier gaten die naast je socket A zitten. Neemt 'n beetje meer werk in beslag maar: 1) hij maakt beter contact, 2) je beschadigd je proc minder snel en 3) je kunt je PC zonder problemen vervoeren zonder bang te zijn dat je koeler 'n eigen leven gaat leven en de vandaal gaat uithangen....

De voedings stekker zit trouwens lekker naar de zijkant weggewerkt. Gewoon met 'n tyrepje aan de achterkant van je kast vastbinden.
5 pci? :? Ik tel er 6 enne... Die eerste aan de linkerkant zit wel een beetje verder naarboven...
Word er soms een hammer |:( bijgeleverd om je pci kaart passend te krijge? Wel een mooi plankje :)
uuuuh ik bedoelde rechtse pci slot dat aan de verder naar boven zat
Die zesde PCI is volgens mij zo'n PCI-X ding? Want als je de verdeling van die slot kijkt is hij anders verdeelt. En AMR is veel korter.
8 Mosfets? naast die rij condensatoren staan ze...... misschien is er zoveel nodig voor palomienoos ofzo :?
Ik weet niet waar je de kreet MOSFET vandaan haalt, kan de serienrs. op de behuizingen niet lezen.

Dit zijn standaard TO-220 behuizingen, die worden gebruikt voor, idd. MOSFET's maar ook spanningsregulatoren en alle andere ic's die warmte produceren en 3 aansluitingen hebben.

* 786562 TheGhostInc
Normaal gesproken zijn het MOSFETs die met 'n spannings regulator samenwerken om de verschillende spanningen die nodig zijn (core 1.75, IO 3.3, board 5.0V) te creeeren. Ik zie ook vijf spoeltjes zitten, dus er wordt waarschijnlijk (zoals op meerder bords) van 'n geschakelde voeding gebruik gemaakt. Dit is over het algemeen de meest efficiente manier om 'n voeding te bouwen met 'n hoog rendement.
Die mosfet's werken dan wel nauw samen met die regelaar IC maar moeten dan de Amperes leveren om de regulator IC te ontlasten voor de wat hogere Amperages
Dus die springen bij voor stroom te leveren

maar of dat ook in dit geval is?
Zo werkt het in de meeste gevallen. Iedere voeding heeft andere specificaties waardoor het regulatie circuit per definitie ook anders is. Door nu de MOSFET uit het regelaar IC te halen, kun je als microelectronica fabrikant veel meer regelaar IC's uit 'n wafer halen (Hoe groot denk je dat de sporen op 'n IC moeten zijn om enkele amperes te kunnen transporteren!). Hierdoor wordt je yield groter en het regelaar IC goedkoper.
- foute plek voor voeding
- weining ruimte tussen socket en geheugen-banks
- RAID/ATA100 (?)-aansluitingen op verkeerde plaats
- hopelijk een vage foto vanwege die (extra) connectoren linksbovenaan. Zal wel een ander mobo zijn.
hopelijk een vage foto vanwege die (extra) connectoren linksbovenaan. Zal wel een ander mobo zijn.
Volgens mij staan er op die foto twee mobo's met de rug tegen elkaar aan, in een driehoek zeg maar, dus zie je de connectors van een ander plankje erbij.
