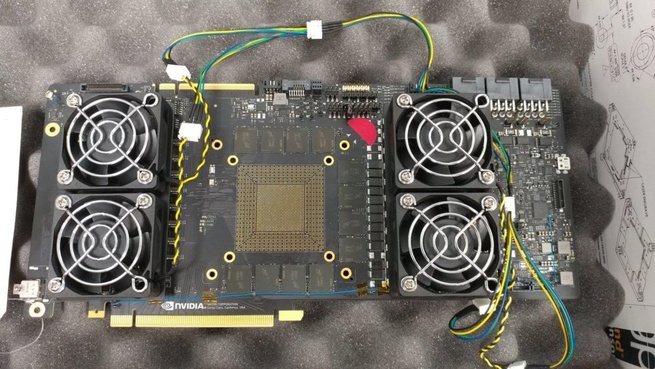

Afbeelding toont pcb van Nvidia met gddr6-geheugenchips en plek voor grote gpu

Op Reddit is een foto verschenen van een test-pcb van Nvidia, waarop twaalf gddr6-geheugenmodules van Micron bevestigd zijn. Een gpu heeft het bord niet, maar de plek hiervoor toont dat het om een flinke chip moet gaan.

De Reddit-gebruiker vraagt bij de publicatie wat er te zien is op de foto, die hij van een vriend gekregen zou hebben, maar die hij inmiddels offline heeft gehaald. Het lijkt om een validatie- of testbord te gaan met aan weerszijden vier ventilators die normaal gesproken voor bijvoorbeeld het koelen van asics gebruikt worden, maar in dit geval de stroomvoorziening op temperatuur moeten houden. Er zijn drie 8pins pci-e-aansluitingen om stroom te betrekken.

In het midden is de onbezette plek voor de gpu en TechPowerup becijfert dat het om een chip met die size van ongeveer 676mm▓ gaat. Dat zou het een grote chip maken tegenover de gpu's van de GTX 1080 Ti en GTX 1080, maar niet ten opzichte van die van de Titan V.

Videokaart Gpu Omvang
Titan V GV100 (Volta) 815 mm▓
? ? (Turing?) 676 mm▓
Quadro GP100 GP100 (Pascal) 610 mm▓
GTX 1080 Ti GP102 (Pascal) 471 mm▓
GTX 1080 GP104 (Pascal) 314 mm▓
GTX 1060 GP106 (Pascal) 200 mm▓

Gegevens afkomstig van TechPowerup

Rond de plek van de gpu zitten twaalf gddr6-chips van Micron, voor een totaal van 12GB videogeheugen met een bandbreedte van 672GB/s. Er zou een geheugeninterface van 384 bits breed aanwezig zijn. Opvallend is verder dat er een NVLink aanwezig is, Nvidia's mesh-interconnect voor high performance computing. Daarnaast beschikt het pcb over mini-displayport.

Het is niet bekend voor welke gpu het bord bedoeld is. Er gaan al langer geruchten dat Nvidia in de komende maanden een nieuwe GeForce-kaart wil uitbrengen, die over een gpu met codenaam Turing zou gaan beschikken. Nvidia stond 23 juni stil bij de verjaardag van Alan Turing, wat door sommigen als een aanwijzing voor de komst van de gpu wordt gezien.

Door Olaf van Miltenburg

Nieuwsco÷rdinator

26-06-2018 • 15:55

41 Linkedin Google+

Reacties (41)

Wijzig sortering
Wat een groot formaat, maar voor 12Gb willen we best wat ruimte vrij maken toch? Betekend de NVLink niet dat het een GPU voor de professionele markt wordt? In ieder geval lijkt GDDR6 erop te duiden dat het een Game GPU wordt.

Hopelijk worden de nieuwe GPU's snel aangekondigd. Ik zit nog met een GTX 580 en die begint toch echt erg langzaam te worden. Toch ben ik van plan om te wachten tot ook Navi van AMD uit is en dan een vergelijking te maken.
In ieder geval lijkt GDDR6 erop te duiden dat het een Game GPU wordt.
Ik ben best benieuwd waarom je deze conclusie trekt, kun je daar eens over uitweiden?
Ik vermoed dat hij speculeert dat HBM2-geheugen enkel voor professionele kaarten gaat gebruikt worden en aangezien hier GDDR6 aanwezig is, de kans reŰel is dat het om een “gamer”- kaart gaat.
HBM2 is ook nog veel te duur om er een gamer-GPU van te maken en is het nog niet aantrekkelijk genoeg om er consumer-grade van te maken. GDDR6 zou dan de beste keus zijn.
De huidige Quadro P6000 heeft ook gewoon GDDR5X.
Alleen de Quadro GP100 en GV100 hebben momenteel HBM2 in de quadro line up.
low end quadros hebben zelfs GDDR5 zonder X.
Dus de aanname dat GDDR#(X) op een gaming GPU duidt, kan de prullenbak in.
Ik zie in de pricewatch genoeg consumer/gamer grade kaarten met HBM2 geheugen, dus zou niet weten waarom HBM2 ineens alleen voor professioneel gebruik zou zijn? Het IS immers al aanwezig om gamer-kaarten.
Enkel de Nvidia Titan V bij Nvidia en de prijs van dat kaartje richt zich volgens mij niet op de gewone sterveling. Dit artikel gaat over Nvidia dus de focus van de lezer gaat zich automatisch toespitsen tot Nvidia only. Je hebt gelijk als je rekening zou houden met Radeon Vega.
Zoals KestrelGains zegt (had ik ook even op moeten uitweiden). Op basis van de nieuwtjes van de nieuwe GPU voor auto's dacht ik dat Nvidia het signaal afgeeft dat HBM2 voor professionals aantrekkelijk is en GDDR6 voor gamers en thuisgebruik. Er zit immers een groot prijsverschil in. Maar dat is natuurlijk meer mijn perspectief op het onderwerp, je kan natuurlijk net zo goed hard maken dat het wel voor een game GPU gebruikt gaan worden als antwoord op Vega van AMD. :)
Wat een groot formaat,
Dit is een proto board. Overduidelijk naar mijn idee, schiet mij maar af als het niet zo blijkt te zijn. Er zit niet eens een standaard beeldscherm connector op :X

Die dingen maak je als hardware ontwikkelaar extra groot zodat je overal makkelijk bij kunt en makkelijk testpinnen aan kunt sluiten. Bovendien is de ontwikkeltijd korter en goedkoper, omdat niet voor ruimte en gewicht geoptimaliseerd (gepuzzeld) hoeft te worden.

Misschien is hij zelfs helemaal niet als videokaart prototype bedoeld, maar alleen als "ASIC" chip tester o.i.d.
Mini displayport? ANy is ook gewoon een ontwikkelkaart, zie maar naar de 3x8pins voedingsconnectoren en de absurde vrm koeling :)
Mini displayport? ANy is ook gewoon een ontwikkelkaart, zie maar naar de 3x8pins voedingsconnectoren en de absurde vrm koeling :)
Zou kunnen. Of het is de USB interface van een of andere microcontroller :P
Bedankt voor de uitleg, klinkt logisch.
ik kan me best voorstellen dat ze nu ook voor de higher end quadros nvlink willen gaan toepassen zonder hbm ( dus de opvolgers van de p5000 en p6000 bijv..)
Gaat nog niet gebeuren ze hebben nog te veel kaarten liggen. De crypto hype is al lang voorbij lol!
Die kans zit er wel in, ze hebben nu zo'n 300.000 kaarten retour gekregen. Maar vergeet niet dat ze altijd kunnen rebranden met een verlaagde prijs kaart voor de lagere kaarten (1150/2050, 1140/2040, 1130/2030). Dat zou ik zelf ook interessant vinden als ze een oude 1060 6GB rebranden om als lowrange kaart te dienen en daarnaast de nieuwe kaarten uit te geven als medrange en highrange. En op die manier kunnen ze de concurrentie meteen het kaas van de brood eten: Ún snelle nieuwe chips eerder uitbrengen en met de rebrand de oude chips van de markt duwen.
(overigens ben ik zelf geen fan van deze anti-consumer move ;( ).
Wel karma dat ze waarschijnlijk moeten dumpen nadat wij als gamers zowat 2 jaar hebben geleden onder de mining hype.
Of wel, want als je al zegt in augustus komt de opvolger, dan raak je je voorraad niet kwijt. Vooral niet tegen de huidige prijzen. De prijshype is nog niet voorbij!
Klopt maar de mining hype wel. Het is dom dat de prijzen hoog worden gehouden. Want dan kopen gamers het ook niet. Ik vind dat ze de prijzen omlaag moeten gooien zodat de voorraden sneller doorheen gaan.
300.000 kaarten wereldwijd? Het lijken grote aantallen, maar voor NVidia is dat natuurlijk niet zo veel.
Maakt nVidia zelf dan ook kaarten voor eindgebruikers? Of zijn het chips die ze hebben liggen?
Ja dat denk ik wel.
Ik zit nog met een oudere chip te gamen, ik game alleen met ut99 wat dus mijn 630 gt kan trekken.
Was eerst van plan om een andere pc te kopen maar daarvan terug gekomen misschien koop ik wel een nieuwere gpu een 1030 gt zou dan een goed formaat hebben en ook wat de voeding nog aankan 350 watt.Gddr6 zal het amd zijn of toch weer Nvidia?De vraag luid dan trouwens ook als ik naar de onder geposte berichten bekijk zal het een game gpu graka worden of toch meer geoptimaliseerd zijn voor rendering of althans een product van autodesk||?
Hier het zelfde. Ik hoop echt dat binnenkort ook game kaarten 10bit kleur output hebben.
Als ik het PCB zo zie is het echt nog een prototype en nog verre van af?
Mocht het de bedoeling zijn dat dit de GTX 2080 / 1180 moet worden dan lijkt mij dat er nog flink wat veranderingen moeten komen; Zo zijn er bijvoorbeeld 3 8pins pci-e-aansluitingen, nogal flink... Zal nog wel getweakt worden om dit te reduceren? Wat @Waarez zegt :) En die fans voor het nvram geheugen, ding wordt ook nog behoorlijk warm dus...

Denk zo op het eerste gezicht dat we voorlopig nog wel even mogen wachten...

[Reactie gewijzigd door Xm0ur3r op 26 juni 2018 16:29]

Er zijn 3 maal 8 pins zodat er met verschillende hoeveelheden stroom op verschillende componenten getest kan worden. Deze geven niets weg over het aantal pins dat de retail kaartjes zullen krijgen.
Aye dit is een engineering versie. Kijk maar naar de jumpers etc.
Dat er fans opzitten zegt niets over hoe warm het geheugen word, de fans zitten erop omdat de GPU zijn eigen koeler heeft, bij een engineering versie kun je geen all-in-one koeler gebruiken.
Gezien de groote van de chip (groter dan GP100) lijkt het me sterk dat dit een xx80 word, een xx80ti is zelfs twijfelachtig
Het is een test-pcb. Kan zijn dat ze de drie 8pins pci-e aansluitingen gebruiken om verschillende onderdelen te testen die dus gescheiden zijn van elkaar. Mogelijk is dat ze ook gewoon testen hoever deze chip kan gaan en zo dus ook de nodige power hebben..

Natuurlijk zal het een en ander geoptimaliseerd worden.
Ik neem aan dat dit een reactie op die van mij had moeten zijn?

Uiteraard, ik bedoel meer te zeggen dat aangezien hij nog in zijn prototype fase zit we voorlopig nog geen nieuwe serie hoeven te verwachten.
Niet specifiek. Ook gewoon voor de reacties die er al waren en toekomstige. Vandaar geen reply. :)
je weet natuurlijk niet hou oud de foto is he :D hij komt nu naar buiten, maar kan weken/maanden oud zijn.
Een nieuwe GTX lijn zal tof zijn, maar had Nvidia laatst niet aan te hebben gegeven dat ze de GTX10## lijn nog niet wilden vervangen voor 3e kwartaal 2019?

Kan het interview me nog herinneren alleen even niet terug vinden.
Dat was volgens mij op de computex:
Linkje naar het nieuwtopic
Zoals ik hierboven al aangaf; dit is nog een prototype bordje en naar hoe het eruitziet gok ik dat hij voorlopig ook nog helemaal niet af is, zou dus inderdaad best nog even kunnen duren.
Is dit misschien ook een kaart voor mining? Kan het mis hebben maar wat moet je als gamer met deze power? Overkill als je het mij vraagt... Al gebruik je dubbel 4K schermen, dan nog!
Een 1080ti heeft er al redelijke moeite mee om bv 144 fps te halen in 4k ultra als je game aan de zware kant ligt.
2160p120 is nog niet mogelijk op huidige gpu's, dus zeker voor 4k geen overkill.
Er is nog geen kaart die totaal geen moeite heeft met enkele 4k sommige games halen de 60FPS niet eens, laat staat als je een 144Hz monitor hebt en dus liefst ook 144FPS wilt hebben :)

Daarnaast hoezo heb je het over overkill? Er is eigenlijk nog niks aan prestaties bekend, dus er valt weinig over prestaties te zeggen!

[Reactie gewijzigd door watercoolertje op 26 juni 2018 17:31]

Pardon? Met dubbel 4k ga je met een 1080 ti echt wel struggelen met bepaalde games hoor?
''Als'' deze kaart de opvolger wordt dan is het echt geen gemis in de 4k wereld en VR, neem de Pimax 8k.

Overigens wil je ook een beetje toekomstready zijn,...

[Reactie gewijzigd door Xm0ur3r op 26 juni 2018 16:15]

Dit bord heeft een 384-bit geheugenbus. De afgelopen jaren hebben de Gx104 chips (xx80 en xx70) steeds een 256-bit bus gehad. De grotere chips zoals Gx102 (Titan X, Xp en 1080 Ti) hadden een 384-bit bus. De 1080 Ti had zelfs een 352-bit bus, omdat ze enkele delen op de chip hebben uitgeschakeld.

Ik denk dat dit bord een prototype is van de toekomstige Titan / GTX xx80 Ti kaart. Een chip met een 384-bit bus is veel te duur om te gebruiken op een mid-range Gx104 chip.

Ergens heb ik al gelezen dat als dit een recente foto is, dan is dit een product wat ergens in Q1 2019 uit moet gaan komen. Als de Gx104 chips eind juli uit moeten komen (volgens enkele geruchten), dan kan dit best kloppen. De grote chips kwamen voorgaande jaren volgens mij ook ongeveer een half jaar na de mid-range chips uit.
Ik dacht dat Nvidia juist had gezegd de komende twee jaar geen nieuwe kaarten, laat staan met GDDR6 geheugen uit te zullen gaan brengen?

Van mij mag men deze uitbrengen. Dan koop ik weer als vanouds de "oude" generatie kaarten. Een mooie 1080 voor een betere prijs dan waar ze nu voor te koop staan. Momenteel kom ik nog prima rond met m'n 970 van 6GB.
