Door , , 38 reacties

Er zijn vijf nieuwe moederborden op de website van ASRock verschenen. De moederborden zijn van mini-itx- en matx-formaat, en beschikken over zuinige Intel Apollo-socs. De socs worden passief gekoeld.

De J3455-ITX is een mini-itx-bordje dat voorzien is van een quadcore-Intel Celeron J3455-processor. Het moederbord heeft twee slots waarin in totaal 16GB sodimm-ddr3- of ddr3l-ram past. Verder beschikt het over een pcie-x1-slot, vier satapoorten en aansluitingen voor het frontpaneel. Zowel usb 2.0 als usb 3.0 wordt hierin ondersteund.

De J4205-ITX is exact hetzelfde moederbord als de J3455-ITX, op de processor na. Hij is namelijk voorzien van een quadcore-Intel Pentium J4205. Beide bordjes hebben twee ps/2-aansluitingen, twee usb 2.0-poorten, twee usb 3.0-poorten, een ethernetaansluiting, vga, dvi-d, hdmi en zowel analoge als digitale audioaansluitingen.

Volgens ASRock ondersteunen beide bovenstaande moederborden een 4k-resolutie op een frequentie van 60Hz. Dit suggereert dat de hdmi-poorten een 2.0-specificatie hebben. De moederborden zijn in staat om drie beeldschermen aan te sturen. Zonder videokaart zal het echter niet mogelijk zijn om drie 4k-schermen aan te sluiten, aangezien dvi- en vga-kabels momenteel niet in staat zijn om 4k-beeld over te dragen.

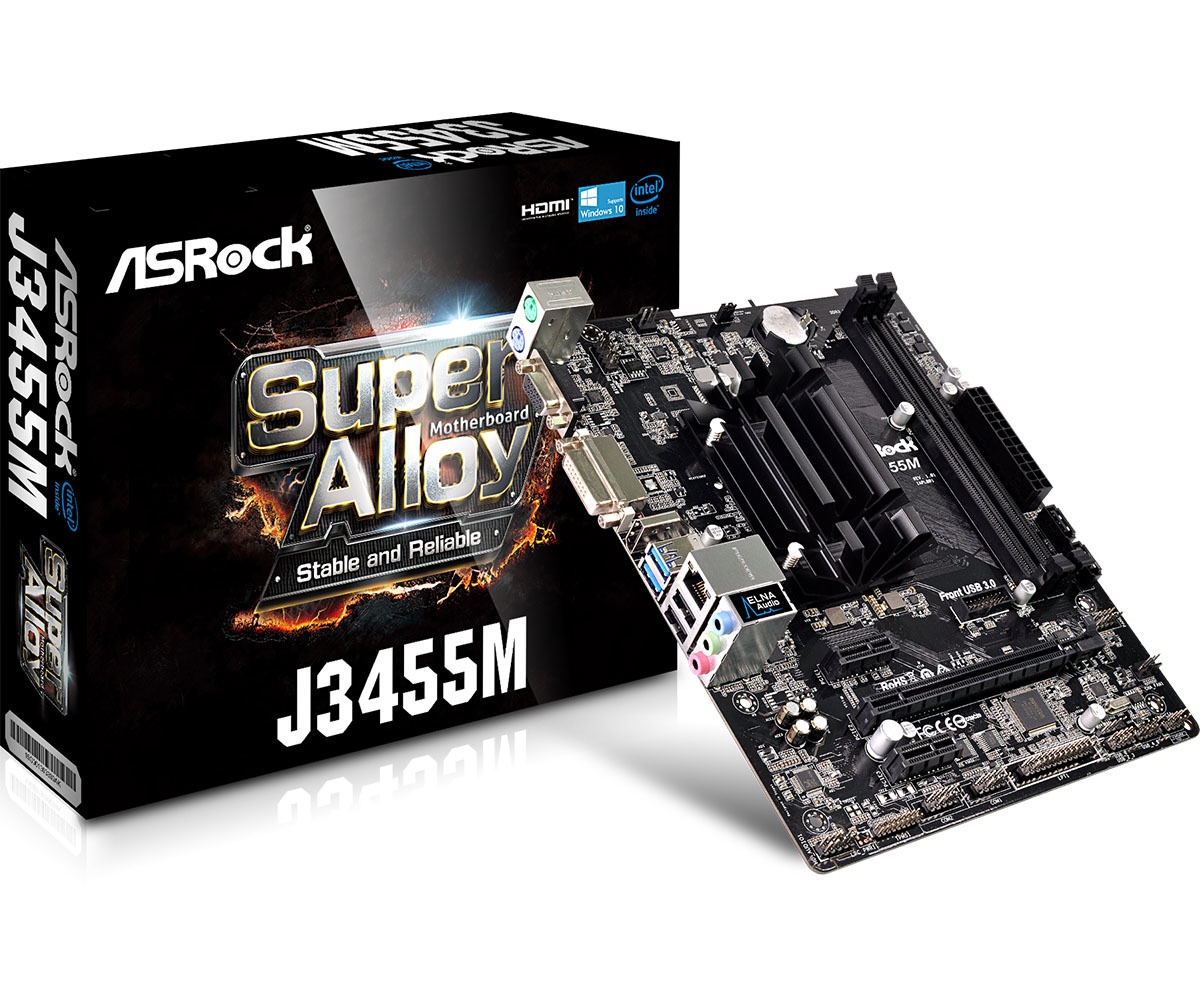

Het matx-bord komt ook in twee uitvoeringen. De J3355M is voorzien van een dualcore-Intel Celeron J3355M en de J3455M van een quadcore-Celeron J3455. De borden hebben twee volledige ddr3-ramslots. Op de moederborden zijn twee pcie-x1-slots en een pcie-x16-slot te vinden. Deze moederborden bevatten slechts twee sata-aansluitingen. Op de i/o-shields zijn dezelfde aansluitingen te vinden als op de itx-moederboden, op het ontbreken van digitale audioaansluitingen na.

Opvallend aan de twee matx-borden is het grote aantal legacy-aansluitingen. Er zijn twee com-aansluitingen, een parallelaansluiting en twee aansluitingen voor usb 2.0-poorten op het frontpaneel. Hiermee lijkt ASRock zich met deze moederborden te richten op industriële toepassingen.

Het vijfde moederbord, de J3355B-ITX, lijkt ook op legacytoepassingen gericht te zijn. Het i/o-shield bevat, naast de gebruikelijke poorten, een parallelle aansluiting en een com-aansluiting. Om ruimte te maken voor deze poorten, is de dvi-poort gesneuveld. Op het moederbord zijn verder sodimm-ddr3-ramslots en een pcie-x16-slot te vinden.

Asus kwam twee weken geleden ook al met een moederbord met de naam J3455M-E. Ook dat moederbord had een opvallende hoeveelheid legacyfuncties, zoals com- en seriële aansluitingen.

ASRock heeft nog niets verteld over prijzen en data. Het is evenmin bekend of de moederborden in de Benelux verkrijgbaar zullen zijn.

Update 12 oktober 13:26: Tweakers heeft van ASRock te horen gekregen dat de moederborden naar verwachting binnen één à twee weken bij verkopers zullen verschijnen. Het bedrijf kan verder vertellen dat de J3355B-ITX een geschatte prijs tussen de 70 en 80 euro exclusief btw zal dragen.

ASRock Apollo Lake-moederbordenASRock Apollo Lake-moederbordenASRock Apollo Lake-moederborden

Moderatie-faq Wijzig weergave

Reacties (38)

Het i/o-shield bevat, naast de gebruikelijke poorten, een seriŽle aansluiting en een com-aansluiting.
Een seriŽle aansluiting wordt ook wel aangegeven met 'COM', dus dit is dubbelop. Het nieuwsartikel zal wel de parallelle aansluiting ('LPT', voor de die-hards) bedoelen. :+

Veelal worden dit soort borden gebruikt voor appliances. Een voorbeeld is het dienen als basis voor een kassasysteem waarop nog een oude bonnetjesprinter wordt aangesloten (via de parallelle poort) en een oud karakterscherm (via een seriŽle poort). Natuurlijk is er in de industrie veel meer oude apparatuur te vinden die nog gebruik maakt van een seriŽle of parallelle aansluiting. Men wil dan niet met USB converters aan de slag. Een converter is een onderdeel dat ook kapot kan gaan en daarmee een verhoogd risico vormt. Daarnaast is sommige apparatuur zeer gevoelig voor de gebruikte timing, waar USB converters soms wat lakser in zijn.

Voor media centers kan met Apollo Lake de mogelijkheid om hardwarematig H.265 en VP9 met een UHD resolutie te decoderen interessant zijn. Wel is de prijs hierbij een kritiek punt. Let wel op (bron):
However potential HTPC users will want to note that HEVC Main10 support is not included, so Kaby Lake continues to have an edge for newer premium content services.

[Reactie gewijzigd door The Zep Man op 11 oktober 2016 16:27]

Nog genoeg nieuwe apparatuur die gewoon nog serieel zijn en een ingebouwde usb-serial hebben. Dus aansluitbaar op diverse manieren. Niet voor de thuisconsument maar in de zakelijke, industrieele omgeving is serieel nog lang niet dood
Je ziet steeds meer meetapparatuur dat de data niet meer ruw via USB of UTP kan versturen.
Serieel word nog dik gebruik in de embedded wereld trouwens, hoeft niet eens zakelijk te zijn.
Nog genoeg nieuwe apparatuur die gewoon nog serieel zijn en een ingebouwde usb-serial hebben. Dus aansluitbaar op diverse manieren. Niet voor de thuisconsument maar in de zakelijke, industrieele omgeving is serieel nog lang niet dood
Nou Serial heeft ook nog behoorlijk wat voordelen.

- Serial ports hebben geen drivers nodig en communiceren direct op het OS. Deze machines hebben ''hardware matige drivers' AKA een chip die op de machine zelf zit en het OS verteld wat het moet doen (op een bijzonder trage snelheid)
- Het is cost effectief en betrouwbaar aangezien de bits 1 voor 1 worden gecontroleerd waardoor je een vrij betrouwbare situatie hebt.
- Makkelijker software voor te schrijven wat wel fijn is voor ingewikkelde machines of voor bedrijfstakken die minder aan IT doen. Produceer een chip en het werkt (vaak)
- Stekker zal nooit afbreken. Wel handig als je een §200,000 machine hebt. :+

Maar Serial heeft ook veel nadelen zoals de snelheid en de rippeling.

Parallel daar in tegen......

Funfact: de reden waarom er nog op de ATX stekken van een voeding -12 volt zit komt door de Serial port!
[...]
Een seriŽle aansluiting wordt ook wel aangegeven met 'COM', dus dit is dubbelop. Het nieuwsartikel zal wel de parallelle aansluiting ('LPT', voor de die-hards) bedoelen. :+
Niet helemaal, COM is de interface in Windows. Niet de connector zelf.

Diehard noemen Serial connectors ook wel RS-232 :+

[Reactie gewijzigd door rickboy333 op 12 oktober 2016 01:49]

Ik snap wat je bedoelt, maar een "serial" connector zegt mij op zich niet zoveel...

Je bedoelde waarschijnlijk een D-connector (DB9 of 25), maar je noemt nu een protocol/standaard (we hebben ook RS422, 423, 485, UART, I2C, SMBus, TTL, JTAG, USB etc).
Ohhh wat mooi! Hier zat ik op te wachten. Nu ben ik al zeer tevreden over de n3700-itx, welke schitterend werkt als low power servertje (icm picopsu). Apollo lake is weer een stapje krachtiger. Waar kan ik bestellen? :)
Volgens ASRock ondersteunen alle vier de bovenstaande moederborden een 4k-resolutie op een frequentie van 60Hz. Dit suggereert dat de hdmi-poorten een 2.0-specificatie hebben.
De productpagina van Asrock zegt dat het 4K @ 30Hz is... Een van beide zit fout.

Wel goed dat audio sync en HBR (HD) audio ondersteund worden.
Je hebt gelijk. Alleen de twee mini-itx-borden bovenaan het artikel ondersteunen 4k60. Ik heb het even aangepast.
Die wijziging zie ik niet terug.

De J3455M link verwijst verkeerd door, dit moet natuurlijk zijn: http://asrock.com/mb/Intel/J3455M/
Bizar, waarschijnlijk is er wat misgegaan toen ik vandaag de update plaatste. Of het komt gewoon omdat ik die wijziging op een pontje op mijn telefoon heb gedaan. De Tweakers-backend is niet echt mobielvriendelijk.

En inderdaad, twee linkjes waren omgedraaid. Nu moet alles ťcht gefixt zijn ;)
Inderdaad, maar niet voor de J4205-ITX. Als je ťťn van deze in een HTPC wil gaan stoppen, dan zou ik dus voor die gaan (niet dat er veel content op 4K met 60fps is, maar toch).

10 bit HEVC decoding wordt ook ondersteund volgens Asrock.

Opvallend trouwens dat ze geen mATX bordje hierbij hebben zitten met de J4205 processor. Als je die processor wilt, kan je dus niet ook een PCIe x16 slot erbij krijgen.
Nog steeds DDR3!?!??! (!?!?!?! = frustratie). Het is ergerlijk hoe traag de ontwikkelingen van deze product lijn lopen. Tot nu toe is het enige noemenswaardige verschil tussen Apollo Lake en Braswell HDMI 2.0 (als de verslaggeving van Tweakers klopt). Heel (maar ook hťťl) misschien dat er hardwarematige ondersteuning voor HEVC 10-bit bij is gekomen, maar dat was het dan wel.
Dit zijn mooie HTPC bordjes! Vooral HDMI 2.0 met 10bit HEVC is erg welkom en is wat mij tot nu toe weerhield van aanschaf. Hopelijk staan ze binnenkort voor een schappelijk prijsje in de Pricewatch.
Kun je dan niet net zo goed een nuc daarvoor gebruiken? veel compacter en zijn er in snellere uitvoeringen.
Een NUC is een stuk prijziger en vooral minder uitbreidbaar... Volgens mij zijn er nu ook nog geen NUCs met deze superzuinige processors met HDMI 2.0 en 10bit HEVC toch?
Ik zou voor een Asus H170I-Plus D3 gaan, en dan voor een Intel Pentium G4400T of Intel Core i3-6100T, heb je meer aan dan een MB waar de CPU aan vast gesoldeerd is, waar je dus je hele MB met CPU moet vervangen als je je CPU wil updaten, als ik een (mini) HTPC zou bouwen, en hij heeft een Display Port zo dat je hem aan een 4k scherm kan koppelen, en toch 4k/60 heb.

pricewatch: Asus H170I-PLUS D3

pricewatch: Intel Pentium G4400T Tray

pricewatch: Intel Core i3-6100T Boxed

[Reactie gewijzigd door AmigaWolf op 11 oktober 2016 19:22]

Voor iemand die er simpelweg films mee kijkt, of in mijn geval alleen geÔnteresseerd is om er een nas van te bouwen is dit meer dan genoeg.

Uw alternatief is ook gelijk het dubbele van de kosten, tegen de tijd dat dit te langzaam word ben je al weer even verder en is het hele mb + cpu vervangen even pijnlijk als alleen uw cpu vervangen.

Edit: Overigens heeft het merendeel van de bordjes een hdmi aansluiting, die ondersteunen zover ik weet tegenwoordig ook allemaal al standaard 4k/60.

[Reactie gewijzigd door Xm0ur3r op 11 oktober 2016 19:31]

Een CPU vervangen stelt niks voor, is letterlijk 5 minuten werk, dus weet niet waar jij het over heb, en ik had het over een (mini) HTPC, en dus een CPU die je kan vervangen een stuk beter, en je kan een veel goedkopere MB nemen, maar ik koos voor een MB die een M.2 aansluiting heeft en een Display Port, daarom was hij ook +/- §65,- duurder dan de goedkoopste MB.
Pijnlijk als in de buidel tasten,

Ik weet niet wat u met uw mini htpc wilt doen, maar voor de taken die de algemene ''home theater personal computer'' moet uitvoeren zouden deze bordjes voor de komende jaren toch echt wel geschikt moeten zijn voor de gemiddelde gebruiker lijkt mij.
Als een raspberry pi al kodi met gemak kan draaien (behalve v1) dan moeten deze cpu's het ook niet moeilijk hebben. Ook 4k zal prima te doen zijn. Uiteraard is de term vrij breed en kun je er veel meer mee dan dat, maar zelfs als algemeen gebruik internetten en word is dit nog rap genoeg

M.2 wat wilt u daar in vredesnaam mee? Dat is zware overkill voor de taken; films kijken en muziek luisteren e.d.

[Reactie gewijzigd door Xm0ur3r op 11 oktober 2016 21:46]

M.2 wat wilt u daar in vredesnaam mee? Dat is zware overkill voor de taken; films kijken en muziek luisteren e.d.
Simpel alles gaat 20x sneller, maar ja is niet echt nodig

En een Intel Celeron of Pentium is perfect voor een simpele (mini) HTPC, en niks overkill aan, het draait gewoon duidelijk vlotter, ik heb liever toch even wat meer oempf.

En anders koop je de Shuttle XH81, maar §100,- bij Bol.com, en dan heb je alleen nog maar een CPU nodig, zo als de Intel Celeron G1840 of de Intel Pentium G3220, en wat geheugen wat ook goedkoop is, en een 2,5" harde schijf, en ben je klaar.

Shuttle XH81 (Intel H81) § 99,89 Bol.com
RAIJINTEK Zelos § 17,00 SiComputers
HyperX blu 8GB DDR3-1333MHz Kit § 11,71 SiComputers
Intel Celeron G1840 2.8GHz 2MB L2 Box § 35,50 SiComputers
Seagate Spinpoint M9T 1,5TB § 58,46 MicroMail

Totaal met verzend kosten: § 227,51

Of de:

ASRock DeskMini 110 (Intel H110) § 147,24 MicroMail
RAIJINTEK Zelos § 17,00 SiComputers
HyperX blu 8GB DDR3-1333MHz Kit § 11,71 SiComputers
Intel Celeron G1840 2.8GHz 2MB L2 Box § 35,50 SiComputers
Seagate Spinpoint M9T 1,5TB § 58,46 MicroMail

Totaal met verzend kosten: § 274,86

Dat noem ik niet bepaald veel, en kunnen ook 4k/60 weergeven.

[Reactie gewijzigd door AmigaWolf op 12 oktober 2016 01:16]

Uw alternatief is ook gelijk het dubbele van de kosten, tegen de tijd dat dit te langzaam word ben je al weer even verder en is het hele mb + cpu vervangen even pijnlijk als alleen uw cpu vervangen.
Maar de kostprijs van deze borden is toch nog niet bekend volgens het artikel?

Ik ben ook wel geinteresseerd in een NAS, als dit een lagere prijs heeft is dit misschien wel de moeite waard.
Excuses, ik relateer de prijzen aan dit bordje: alstu
Wellicht ook wel interessant, qua specs ongeveer gelijk.
De prijs vind ik zelf ook wel meevallen.
Een Asus B150M-C D3 kost maar § 77,49, en een Intel Pentium G4400 Boxed kost maar § 55,95, ben ben je maar iets meer kwijt (§28,94) dan de ASRock J3710M, maar hij is wel VEEL sneller en kan gewoon 4k/60 geven via de Display port als je dat laster zou willen.

http://www.cpu-monkey.com...s-intel_pentium_j3710-650

Of je koopt de Asus B150M-C D3 § 77,49, met een Intel Celeron G3900 Boxed § 37,50, en ben je maar § 114,99 kwijt, maar § 10,49 meer kwijt, en ook de Intel Celeron G3900 is met alles veel sneller dan de Intel Pentium J3710.

http://www.cpu-monkey.com...s-intel_pentium_j3710-650
Bij mijn weten geeft Skylake per definitie 4k via HDMI max. 30 Hz. ťn 8-bit HEVC decoding.

Met displayport heb ik geen ervaring, maar een televisie zal vast eerder 4k/60 over HDMI ondersteunen dan over displayport, zodat HDMI 2.0 toch de voorkeur verdient, lijkt me zo.

Als je een losse cpu wilt, wacht dan op Kaby Lake. Dit omdat Kaby Lake wťl hardwarematige 10 bit HEVC decodering ondersteunt en wťl 4k over 60 Hz. via HDMI.

Op de productpagina's van de twee nieuwe bordjes staat expliciet dat HDMI 4k @60Hz en HEVC 10-bit decoding.

Of dit betekent dat ze inderdaad bijvoorbeeld de filmpjes op 4ksamples.com kunnen afspelen blijft de vraag; eerst zien dan geloven.
Met een Display Port heb je gewoon 4k/60, het zou zelfs hoger kunnen.

Je zet er gewoon een Display Port naar HDMI 2.0 op en klaar ben je, heb je 4k/60 op je TV.
Ik hoop dat de J3455-ITX plank wel beschikbaar komt in de Benelux, dit is wel een leuke plank voor mn MediaCenter update. Mijn Zotac HD-ID11 begint wat traag te worden met Windows 10.

[Reactie gewijzigd door Macboe op 11 oktober 2016 15:24]

Kijk dat is even mooi voor m'n nieuwe HTPC
"Volgens ASRock ondersteunen alle vier de bovenstaande moederborden een 4k-resolutie op een frequentie van 60Hz. Dit suggereert dat de hdmi-poorten een 2.0-specificatie hebben."

Ha eindelijk. Dan kunnen mijn 2 'oude' passief gekoelde HTPC's (Celeron N3000 Beebox en Atom Z3736F) weer ingeruild worden.

Hoewel, ik zie geen 24V aansluiting. Dan moet je toch weer gaan werken met een normale voeding die geluid maakt, of gaan klooien met een dure Pico-PSU oplossing.

[Reactie gewijzigd door Slingeraap2 op 11 oktober 2016 16:41]

Of wachten/hopen dat ASRock met een DC uitvoering komt, zoals bij zijn voorgangers het geval was/is.
http://asrock.com/mb/Intel/Q1900DC-ITX/
http://www.asrock.com/mb/Intel/J3160DC-ITX/index.nl.asp
Yep, inderdaad. Die laat ik dan nog maar even ter vergelijk in mijn wenslijst erbij staan:
pricewatch: ASRock J3160DC-ITX
pricewatch: ASRock J3160TM-ITX

Deze pricewatch: ASRock Q1900DC-ITX haal ik er dan maar uit, die is nog maar bij 1 winkel te verkrijgen. Maar die J3160 is sowieso toch beter, toch?
Er zijn zat voedingen die passief zijn onder een bepaalde belasting.
Dan nog, voor zo'n zuinig bordje als dit, heb ik liever een externe zuinige adapter.
Mij speelt het idee van een thuis server al een tijdje, deze bordjes lijken een mooie optie daarvoor
wat wel jammer is dat deze 'maar' 16GB ondersteund. Voor een server is meer wel leuker
Ligt er natuurlijk aan wat je er mee wilt doen, mijn thuisservers hebben ook maar 8gb per stuk :)
Die met printerpoort is wel handig voor mijn OX CNC build. Toch wel bijna uniek tegenwoordig een volwaardige printerpoort.
Of volledig passief.
