Door Pieter Molenaar

CES: Hands-on met LG's passieve 3d-tv's

07-01-2011 • 20:11

27

Multipage-opmaak

Actief met passieve 3d-brillen

De stand van LG op de CES staat dit jaar wat tv's betreft bijna geheel in het teken van de Cinema 3D-tv's. Hoewel de gehele lcd-tv-line-up op de stand te zien is, wordt bijna alle 3d-content vertoond op deze tv's.

LG had in 2010 voor zakelijke toepassingen al passieve 3d-tv-systemen uitgebracht, en toentertijd de intentie uitgesproken om in 2011 ook met 3d-tv's met een passieve bril voor consumenten te komen. Het bedrijf heeft woord gehouden: eind december werd de LW6500 Cinema 3D-tv aangekondigd.

Het Koreaanse bedrijf claimt dat passieve 3d-sets grote voordelen bieden boven televisies met actieve 3d-brillen. Zo zou de Cinema 3D rustiger voor de ogen zijn omdat de brillenglazen niet meer om en om verduisterd hoeven te worden. Ook crosstalk zou met Cinema 3D tot het verleden behoren en verder zijn er geen problemen zijn met flikkeringen bij kunstlicht. De passieve polarisatiebril is bovendien goedkoop en zeer licht. Daar staat echter wel tegenover dat de vertikale resolutie bij 3d-weergave halveert.

Tweakers.net nam op de CES een kijkje bij LG om te zien of de Cinema 3D kans van slagen heeft in het huidige veld van 3d-tv's met actieve 3d-brillen.

LG CES stand

Specificaties

Merk en Type
Merk LG
Type LW6500
Beeld
Televisietype LCD
Backlight edge-lit led-backlight
Local dimming ja
Hd-specificatie full hd
Schermdiagonaal 65"
Hertz 200Hz
Resolutie 1920x1080
3D-ondersteuning ja
Verbinding
Usb usb 2.0
Overig
Dlna ja

Hoe werkt het?

Actief

Bij tv's met een actieve 3d-bril wordt afwisselend voor het linker- en het rechteroog een full-hd-beeld op de tv getoond. Met een infraroodzender wordt bij elke wisseling een signaal naar de actieve 3d-bril gestuurd, die op het juiste moment het glas van het linker- of het rechteroog verduistert. Als dit voldoende snel gebeurt, zorgt je brein ervoor dat uit de twee beelden een 3d-beeld opgebouwd wordt.

Hoewel met deze methode voor beide ogen een volledige full-hd-beeld zichtbaar is, kan dit systeem voor problemen zorgen als de wisseling van het beeld en het afsluiten van de glazen niet goed gesynchroniseerd zijn. Dan kan bijvoorbeeld het linkeroog nog een schaduwbeeld voor het rechteroog opvangen. Dit effect heet crosstalk en was bij de meeste 3d-tv's uit 2010 te zien.

Passief

Vandaar dat LG een kans ziet voor 3d-tv met passieve 3d-brillen. Bij deze tv's is het paneel aan de voorkant voorzien van een polarisatiefilmlaag die de het uitstralende licht per beeldlijn polariseert. Door de 3d-bril twee glazen met elk een andere polarisatie te geven, ziet elk oog alleen de beeldlijnen die voor het linker- of rechteroog zijn gepolariseerd, waarna de hersenen de twee afzonderlijke beelden netjes samenvoegen tot een 3d-beeld. Niet alleen zijn hierdoor geen flikkeringen meer waarneembaar, ook crosstalk is zo goed als geen probleem mee. Het is dan echter ook duidelijk dat elk oog maar de helft van de beeldlijnen kan zien.

Goedkope 3d-brillen

Een ander voordeel van passieve 3d-systemen boven varianten met actieve 3d-brillen is dat de passieve 3d-brillen veel goedkoper zijn dan hun actieve tegenhangers. Passieve brillen kosten slechts enkele euro's, terwijl actieve 3d-brillen al snel honderd euro of meer per stuk kosten.

Over de prijs van actieve 3d-brillen wordt veel geklaagd: met familie of vrienden naar een 3d-film kijken is al snel een kostbare onderneming. Vandaar dat LG zijn LW6500 Cinema 3D-tv standaard gaat leveren met vier passieve 3d-brillen, en voor een paar euro kunnen dat er dus makkelijk meer worden.

LG 3d-bril

Dat de kosten van de passieve 3d-brillen verwaarloosbaar zijn, bewees LG op de CES-stand. Alle bezoekers kregen daar een polarisatiebrilletje op hun neus, zodat iedereen in de buurt van een Cinema 3D-tv de 3d-kwaliteit ervan kon beoordelen.

Een ander voordeel is dat passieve brilletjes beduidend lichter zijn door het ontbreken van de zware lcd-glazen, de elektronica en de accu die actieve 3d-brillen kenmerken. De bril van LG weegt slechts 16g en paste overigens ook nog eens moeiteloos over onze bril op sterkte.

Beter dan actief?

Rustig, helder 3d-beeld

Op de stand van LG hingen meerdere Cinema 3D-demomodellen waarop 3d-animatiefilms en -trailers, 3d-documentaires en de game A.V.A. werden vertoond.

Daarbij vielen diverse zaken ons op. Zo is de kijkhoek zeer groot. Dit is van belang als er bijvoorbeeld veel mensen mee willen kijken, zoals op de LG-stand. Ook is het geen probleem als iemand per ongeluk voor de televisie loopt, omdat er bij polarisatiebrillen - in tegenstelling tot bij de actieve brillen - geen sync-signaal kan worden verstoord

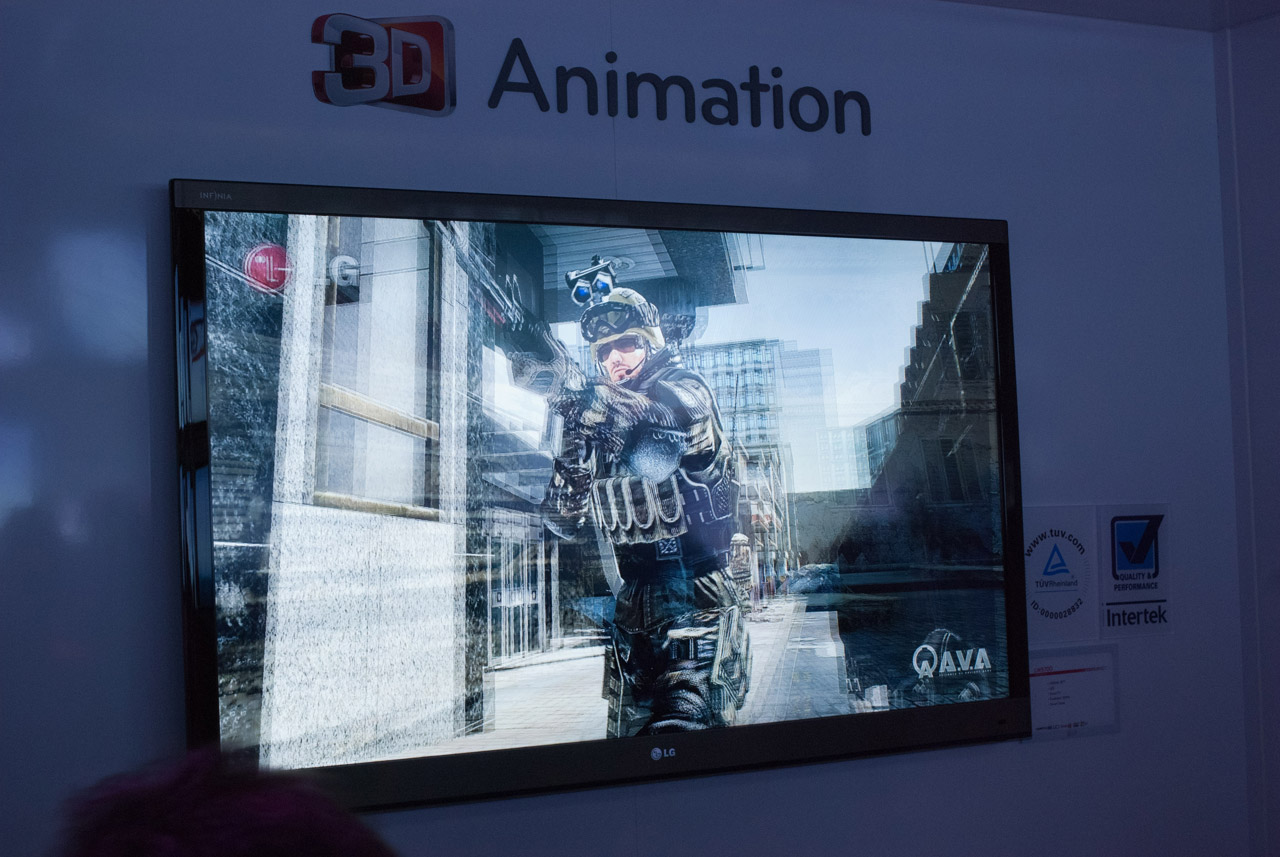

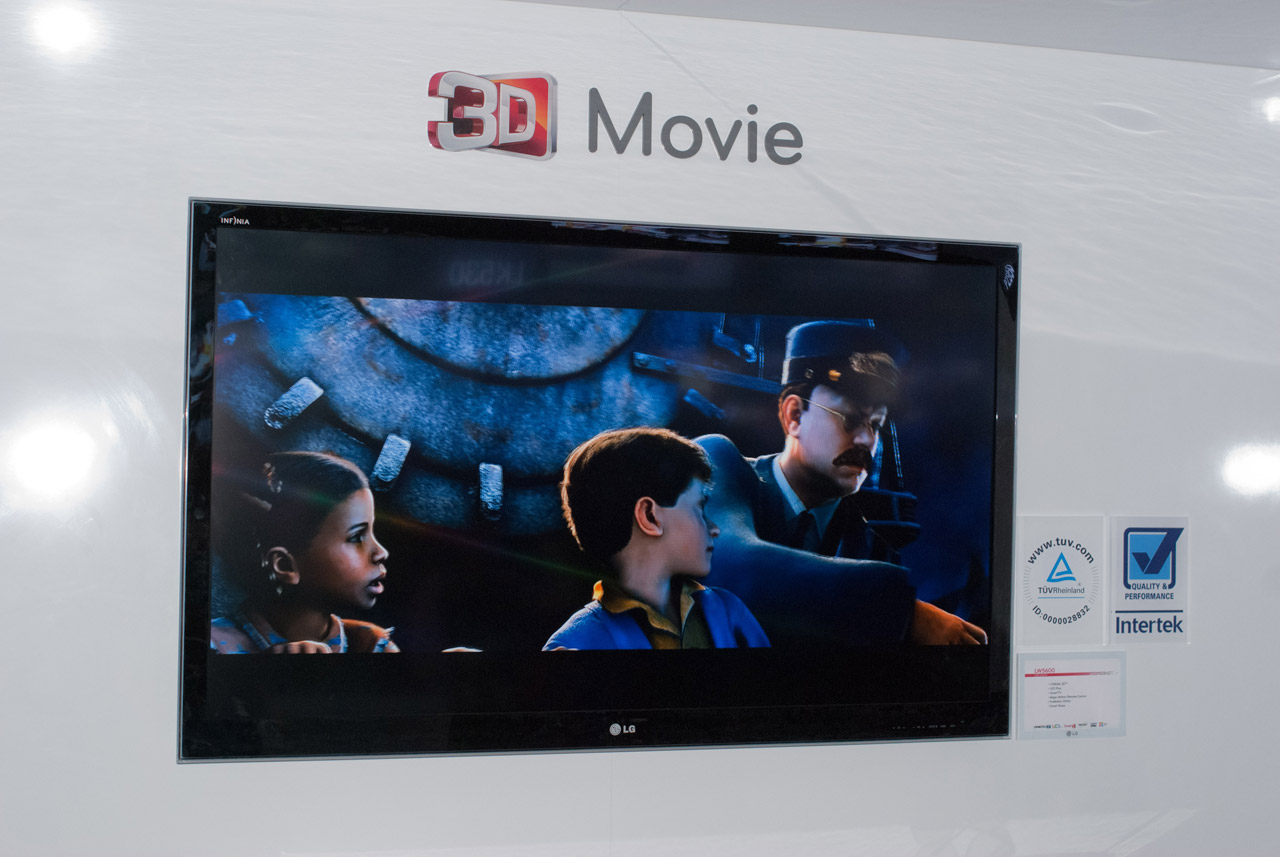

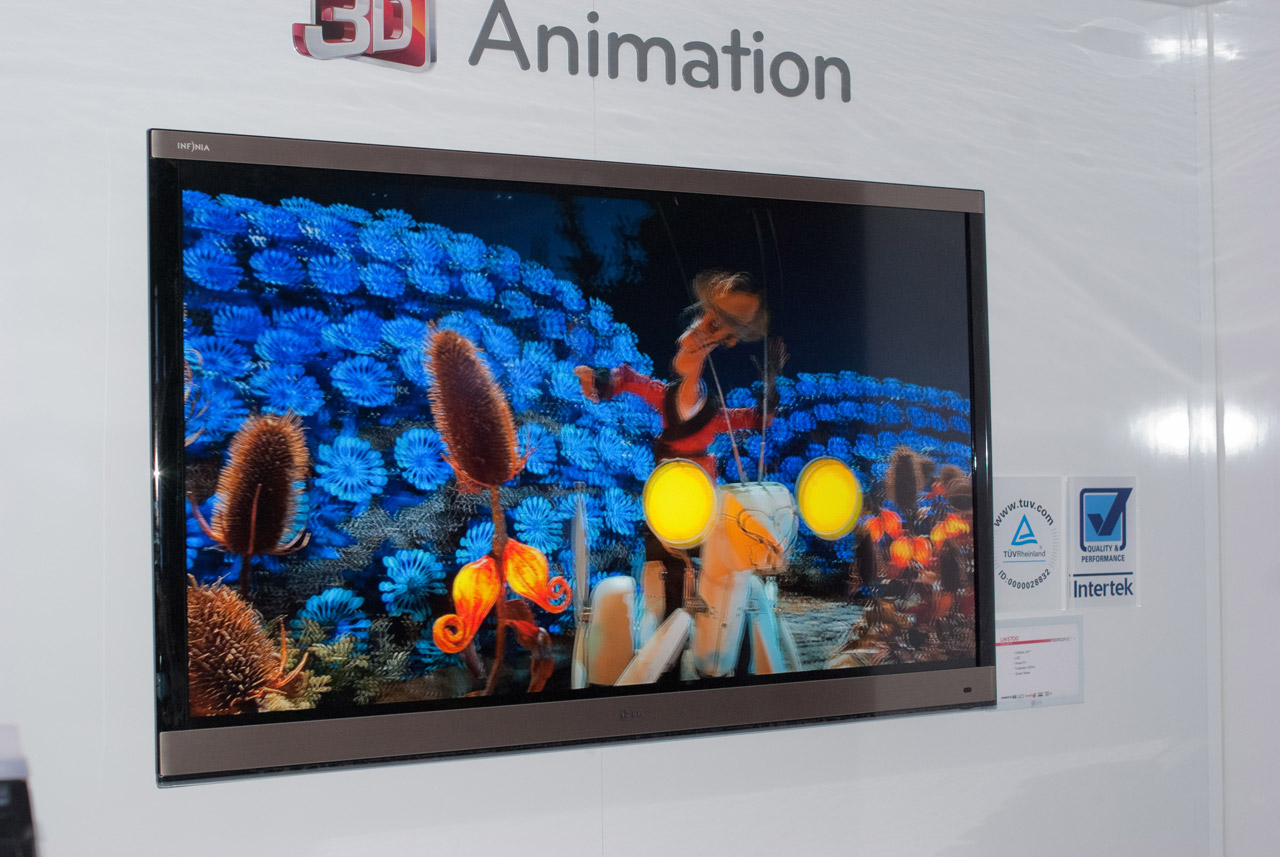

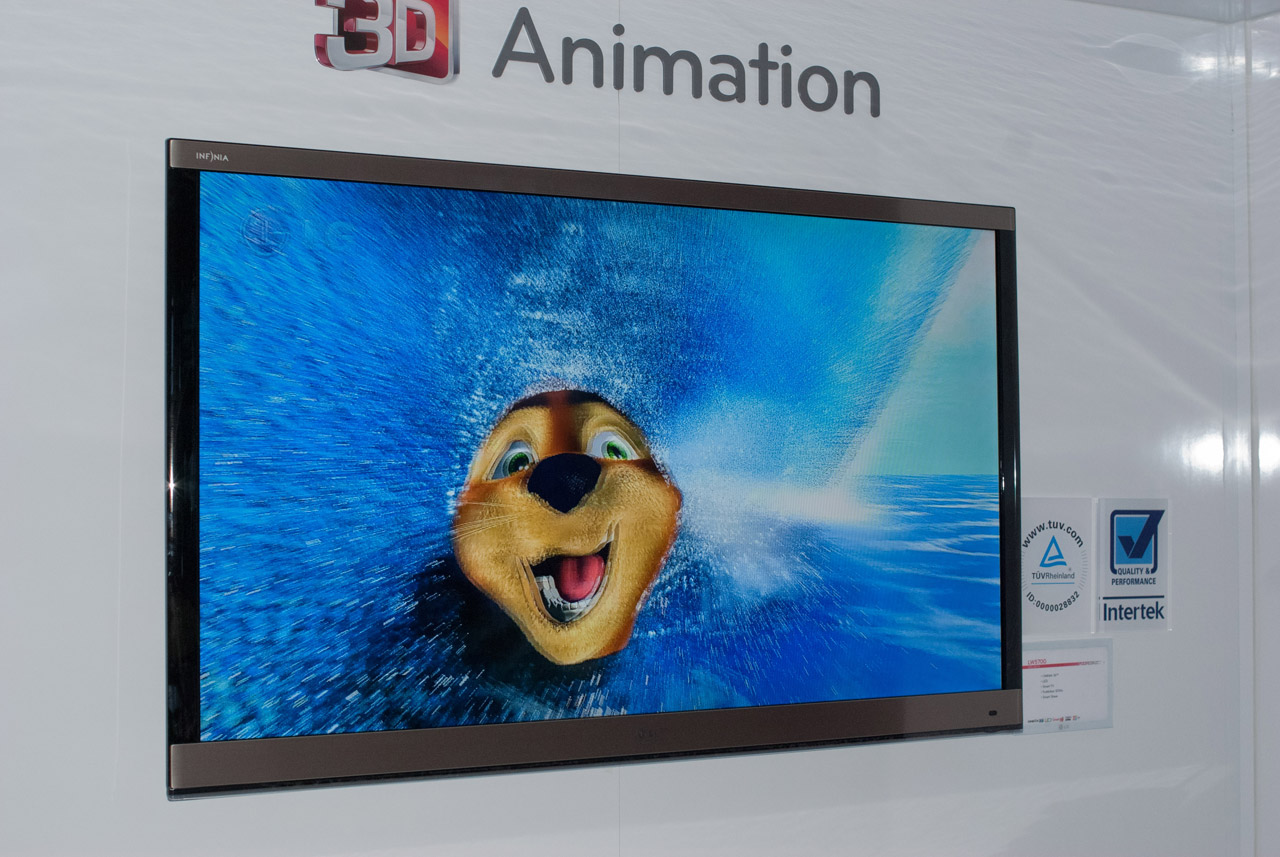

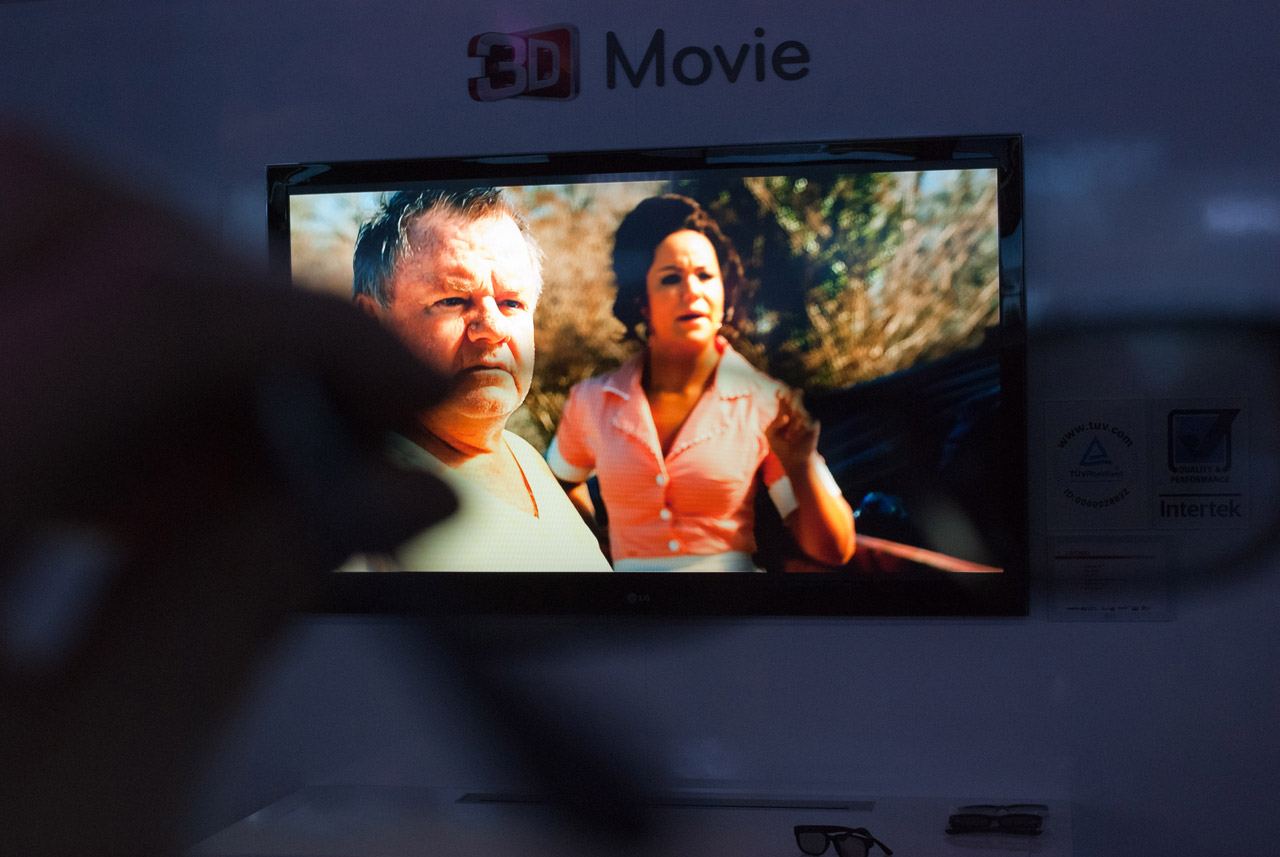

LG Cinema 3D bekeken LG Cinema 3D bekeken LG Cinema 3D bekeken LG Cinema 3D bekeken LG Cinema 3D bekeken LG Cinema 3D bekeken

Het lichtverlies als de passieve bril wordt opgezet, is zeer klein, in tegenstelling tot bij actieve lcd- en -plasma-3d-tv's. Vooral plasma's hebben soms moeite om de helderheid voor de 3d-modus hoog genoeg op te schroeven. Lcd-tv's hebben weer meer moeite om een goede kijkhoek te leveren, zonder al te veel lichtverlies en kleurverschuiving.

Ook speelt crosstalk op het eerste gezicht geen rol meer. Zelfs de randen van het scherm, waar lcd-tv's nog wel eens een crosstalk-schaduw laten zien, zijn bij de Cinema 3D bij 3d-weergave helder en strak. Prettig is verder dat de bril gedraaid kan worden zonder dat het beeld donkerder wordt. Op je zij liggend naar de televisie kijken is met het passieve systeem dus geen probleem.

Keerzijde

De Cinema 3D-tv heeft echter ook nadelen. Ten eerste is de vertikale resolutie natuurlijk flink kleiner. Vooral bij bijna horizontale lijntjes is daardoor soms wat karteling zichtbaar. Dit was onder meer te zien bij de 3D Animation-demo. Ook bij het LG-logo dat links onderin het beeld werd vertoond, was een horizontaal lijntjespatroon zichtbaar.

Bij enkele animatiescènes was te zien dat objecten die van de kijker af of naar hem toe bewegen, het 3d-beeld kunnen verstoren. Onbekend is of dat aan de passieve technologie ligt, of aan de cameravoering die misschien nog niet goed op 3d was afgestemd.

Andere 3d-tv's met passieve bril op de LG-stand

De lagere resolutie werd pas echt goed zichtbaar op het prototype van de passieve 84"-3d-tv. Hoewel deze tv voorzien is van een paneel met uhd-resolutie, zorgt het oprekken van de full hd-content ervoor dat er eerder zwarte, horizontale lijntjes zichtbaar zijn. Bij de Cinema 3D-tv's waren die, vooral vanaf enige afstand, minder duidelijk waar te nemen. Ook zagen de kleuren van het 84"-prototype er wat flets uit. De technici van LG zouden daar nog aan werken.

LG 84"-uhd-3d-prototype

Een andere tv die werkt op basis van polarisatie is de 31" grote full-hd-tv met een oled-paneel, die al op de IFA 2010 werd getoond. Ondanks het relatief kleine scherm wist deze tv toch een zeer goed stereobeeld neer te zetten. Dit komt onder meer doordat de pixels dichter op elkaar staan en de reactietijd van de oled-pixels is ook veel lager. LG toonde op de CES echter geen oled-prototypes in grotere beeldformaten.

Conclusie

Hoewel LG zich niet volledig beperkt tot passieve 3d-tv's, is de introductie van de Cinema 3D een belangrijke stap. LG biedt dit jaar, voor zover bekend, als enige van de grote tv-fabrikanten dergelijke tv's aan. Het bedrijf zou dan ook flink kunnen profiteren van de aversie tegen de zware, actieve 3d-brillen en de problemen die bij dergelijke systemen horen.

De Cinema 3D-tv geeft in elk geval een heerlijk rustig en helder 3d-beeld met goede kleuren, en crosstalk is geen punt van zorg meer. Wat het succes van passieve systemen in de weg zou kunnen staan, zijn de prijs - de polarisatielaag op het paneel is bepaald niet gratis - en de halvering van de resolutie in de 3d-modus. Ook is het nog niet bekend of de polarisatielaag nadelige invloed op 2d-weergave heeft: dat zal uit tests moeten blijken.

Voor wie wacht op de praktische 3d-tv zónder bril: dat duurt nog wel een tijdje. Ondertussen gokt LG erop dat de Cinema 3D het beste compromis levert.
