Inleiding

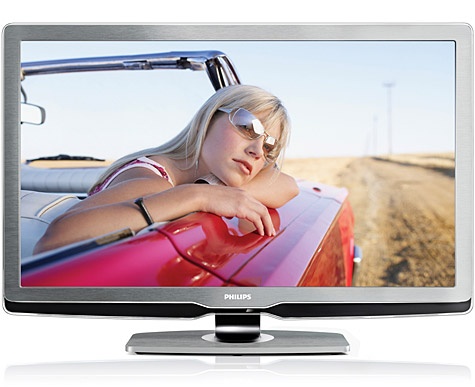

De 9000-serie is de top van de hdtv-lijn van Philips. De serie omvat niet alleen de speciale producten, zoals de Cinema 21:9-tv 56PFL9954H en de Aurea-serie met aan de voor- en achterkant Ambilight in alle vier de zijden, maar ook meer reguliere high-end-modellen.
Een van de nieuwste daarvan is de 9704-serie. Deze modellenlijn werd begin september op de IFA 2009 in Berlijn aangekondigd, samen met de nieuwe Aurea 40PFL9904H, de eerste Aurea met led-verlichting, de 8664-, de 9606- en de 9664-serie.
De 9704-serie bestaat uit drie modellen met beeldgroottes van respectievelijk 40", 46" en 52". Philips stuurde het 46"-exemplaar naar de Tweakers.net-burelen om deze aldaar aan de tand te laten voelen. Deze heeft het typenummer 46PFL9704H/12.
De gebruikelijke zaken komen in deze recensie aan de orde: we bekijken de set als zodanig, de aansluitingen, de afstandsbediening en de multimediamogelijkheden. Verder werpen we een uitgebreide blik op het menu, en ten slotte testen we de televisie met de HQV-benchmark en met een praktijktest met blu-rays en dvd's.
Voor het kalibreren van de hdtv mochten we het nieuwste speeltje van Tweakers.net van de plank halen: een CalMAN-kalibratieset met een professionele EyeOne Pro-spectroradiometer, bijbehorende SpectraCal-kalibratiesoftware en een patroongenerator. Hierover verderop meer.
Helaas!
De video die je probeert te bekijken is niet langer beschikbaar op Tweakers.net.
Prijzen en specificaties
| | Merk en type |
| Merk |
Philips |
| Type |
46PFL9704H/12 |
| | Beeldscherm |
| Schermtype |
lcd met 'full led'-backlight
|
| Schermdiagonaal |
46" |
| Beeldfrequentie |
200Hz (200Hz Clear LCD) |
| Resolutie |
1920x1080 (full hd / 1080p) |
| Beeldverhouding |
16:9 |
| Helderheid (max) |
500cd/m2 |
| Contrastverhouding |
5.000.000:1 (dynamisch) |
| Responstijd |
1ms (met 200Hz Clear LCD) |
Beeldverwerkingssysteem
|
Perfect Pixel HD
|
| | Verbinding |
Aansluitingen
|
component-video (YPbPr), 5x hdmi, 2x scart, vga,1x usb 2.0, koptelefoon, dvi/pc-audio-in, s/pdif coaxiaal, CI+, audio-in via tulp, ethernet, wifi-g
|
| Tunertype |
analoog, dvb-t, dvb-c
|
| | Geluid |
| Speakers |
2x subwoofers, 2x dome-tweeter |
| Speakervermogen |
2x 15W (rms) |
| | Uiterlijk |
| Afwerking |
geborsteld aluminum voor, zwart plastic achter |
| | Afmetingen |
| Breedte |
1123mm |
| Hoogte |
701mm |
| Diepte |
89mm |
Gewicht inclusief voet
|
29kg |
| | Verbruik |
| Vermogensopname |
104W |
| Vermogensopname, stand-by |
<0,15W |
| | Overig |
| Televisie-eigenschappen |
Local dimming, 1080p 24/25/30/50/60Hz, AmbiLight Spectra 3, Perfect Natural Motion, 3d-combfilter, Active Control met lichtsensor |
| Afspeelformaten |
mp3, wma versie 2 tot versie 9.2, alb, jpeg, mpeg1, mpeg2, mpeg4, avi, h.264/mpeg-4 avc, wmv9/vc1
|
| Introductiejaar |
2009 |
LED Pro en Ambilight Spectra 3
LED Pro: Led Lux maal twee
Vorig jaar kondigde Philips de 9803-serie aan. Deze hdtv-lijn had als bijzondere eigenschap dat de toestellen voor het backlight gebruikmaken van witte leds achter het lcd-paneel die in segmenten aan- of uitgeschakeld konden worden. Bij deze zogeheten LED Lux-technologie werden de in totaal 1152 led's opgedeeld in 128 segmenten van elk negen leds. Doordat bij LED Lux het scherm plaatselijk gedimd kan worden, kunnen plaatselijk zeer diepe zwartwaarden worden bereikt, zonder dat lichtere delen aan helderheid inboeten. Bij een conventioneel lcd-paneel met ccfl-backlight wordt het backlight in zijn geheel omhooggedraaid of afgeknepen.
Het principe van plaatselijk dimmen is dus niet nieuw, maar bij de nieuwe 9704-serie, aangekondigd op de IFA 2009, maakt Philips gebruik van een vernieuwde LED Pro-backlight-technologie. Hierbij is aantal led-zones uitgebreid naar 224. Deze zijn onderverdeeld in veertien rijen en zestien kolommen. Ook is bij de LED Pro-technologie elk segment opgebouwd uit negen leds. Het totale aantal leds bedraagt dus 2016.
Door het fijnmaziger netwerk van led-segmenten kunnen volgens Philips met de vernieuwde LED Pro-technologie kleinere beeldvlakken plaatselijk worden gedimd. Hierdoor treden, vergeleken met de vorige versie, minder snel artefacten op, zoals het op lokaal niveau wegsijpelen van backlight bij bijvoorbeeld scherpe scheidingen tussen donkere en lichte gebieden. Denk hierbij bijvoorbeeld aan de witte ondertiteling onderin de zwarte balk onder een film. Hoewel het grotere aantal segmenten de kans hierop heeft verminderd, is dit zogeheten blooming-effect in bepaalde situaties nog steeds duidelijk zichtbaar.
Naast het aantal leds voor de backlighting is ook het lcd-paneel zelf aangepakt. Door een vernieuwde opbouw van de pixels van het lcd-paneel is de lichttransmissie door het paneel met 25 procent verhoogd. Het resultaat is een paneel met een - door Philips opgegeven - statische contrastratio van 5000:1 voor het LED Pro-paneel, tegenover 2000:1 voor de LED Lux-generatie.
AmbiLight Spectra 3
Waar het 9803-model met LED Lux-technologie was uitgerust met de Spectra-uitvoering van AmbiLight, met een led-balk aan weerszijden van de tv voor het aanschijnen van de muur erachter, heeft Philips de nieuwe 9704 voorzien van AmbiLight Spectra 3. In plaats van twee led-balken maakt deze technologie, die al eerder was te vinden in de 9703-serie, gebruik van drie led-strips. De derde is bovenin horizontaal geplaatst. Door dit driespan is een ononderbroken lichtkrans rondom de tv achterop de muur te projecteren. Alleen de Aurea, met vier led-rijen, steekt de 9704 op dit punt de loef af.
Hoewel het mogelijk is om een vaste kleur te kiezen, zullen de meeste gebruikers AmbiLight Spectra 3 in de 'Active Mode' zetten, waarbij de te projecteren kleuren worden bepaald aan de hand van overheersende kleuren aan de randen van het scherm. Naast de helderheid kan in het menu gekozen worden om de scheiding tussen de kleuren scherper te maken of met elkaar te vermengen.
Philips claimt dat AmbiLight, een onderscheidende feature van het bedrijf, minder vermoeiend is voor de ogen omdat het contrast tussen scherm en bezel plus muur door de led-projectie afneemt. Of deze claim klopt of niet blijft onderwerp van discussie. Sommigen zweren erbij, anderen vinden de feature een gimmick, die hen geen meerprijs waard is. Hoewel een mening hierover dus uiterst subjectief is, kunnen wij AmbiLight, en dan met name de Spectra 3-variant, wel waarderen.
Geborsteld aluminium
Mooie verschijning
De behuizing van de 9704 is mooi afgewerkt. De bezel is bekleed met geborsteld aluminium en de doorzichtige plastic rand van de omlijsting is stevig. Op de onderste rand van het scherm heeft Philips zijn beeldmerk geplakt en ook zijn daaronder een led-statuslampje en een lichtsensor te zien. De bezel loopt naar onder toe door in een schermbrede speakergrille waar de hoge tonen van de tv uitkomen.
Een stevige voet met gekromde nek wordt meegeleverd. De standaard wordt van onderaf in het scherm geschoven en vastgezet met vier schroeven. De voet is ongeveer 40 graden naar beide kanten draaibaar. Ook de behuizing zit degelijk in elkaar en is met zorg afgewerkt. Er zijn geen onderdelen die piepen of kraken.
:fill(white)/i/1257389614.jpeg?f=thumb)
:fill(white)/i/1257389615.jpeg?f=thumb)
:fill(white)/i/1257389616.jpeg?f=thumb)
:fill(white)/i/1257389617.jpeg?f=thumb)
:fill(white)/i/1257389618.jpeg?f=thumb)
:fill(white)/i/1257389619.jpeg?f=thumb)
:fill(white)/i/1257389620.jpeg?f=thumb)
:fill(white)/i/1257389621.jpeg?f=thumb)
:fill(white)/i/1257389622.jpeg?f=thumb)
Bekijken we de 9704 vanaf de zijkant, dan zien we dat de set dikker is dan bijvoorbeeld de drie centimeter dikke Samsung B7020-serie die we eerder onder handen hebben genomen. Dat is ook niet verwonderlijk, aangezien de huidige Samsung-hdtv's met led-verlichting gebruikmaken van zogeheten edge-lit led-backlight, terwijl bij de 9704 de constructie met led-segmenten achter het lcd-paneel zit en dus wat meer ruimte nodig heeft. Desondanks is de 9704 met zijn diepte van 89mm ook niet echt dik te noemen.
Rechts aan de zijkant, in de buitenste metalen rand, zijn enkele tiptoets-bedieningselementen verwerkt. Er is een tiptoets om de set te voorzien van voeding, er zijn toetsen voor de programmakeuze en volume en ook kan de input worden gekozen.

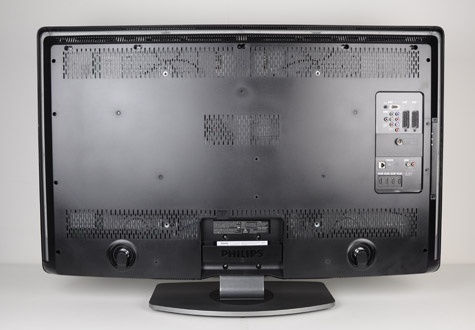

Aan de achterkant van zwart plastic merken we aan beide zijden de conussen op van de 15W-speakers voor het laaggedeelte. Een plastic beveiligingslip beschermt de conussen tegen indrukken. Dezelfde speakers en lipje zagen we al terug in de Cinema 21:9-tv van Philips. Aan de achterkant, bij de inham achter, kan een plastic kabelgeleider worden ingeklikt, en er is op vier punten schroefdraad aangebracht voor een Vesa-wall mount.
Aansluitingen
Aan de achterkant treffen we ook het merendeel van de aansluitingen aan. Zo vinden we daar vier hdmi-poorten op een rij, twee scart-aansluitingen, een ethernet-poort, een antenne-aansluiting, een composietaansluiting en een vga-poort. Ook is voorzien in een coaxiale audiouitgang, en kan vga-audio vanuit de tv worden geleid.
/i/1257388356.jpeg?f=imagenormal "Philips 46PFL9704H review")
Aan de linkerzijkant zijn nog meer aansluitingen te vinden, met onder meer een CI+-slot, zodat de tv gebruikt kan worden voor de ontvangst van digitale tv via Ziggo zonder een losstaand ontvangerkastje. Daarnaast is er nog een aansluiting voor hdmi, een usb-poort, een setje tulpstekkers voor video en audio, een s-video-ingang en een koptelefoonaansluiting. Het enige dat ontbreekt is een optische audiouitgang.
/i/1257388357.jpeg?f=imagenormal "Philips 46PFL9704H review")
Het onderstaande label geeft de kenners extra informatie over de specifieke bijzonderheden van het testexemplaar.
Afstandbediening
Zeer te spreken zijn we over de afstandbediening. Deze is doordacht ingedeeld, waarbij de meestgebruikte knoppen ook het snelst te benaderen zijn. Net als de bezel en voet van de 9704, is ook de afstandbediening van de 9704 voorzien van een flinterdun aluminium laagje. De bedieningsknoppen hebben aan de bovenkant een soort van golfpatroon. Doordat de toetsen hierdoor iets bol staan, zijn de knoppen trefzeker te bedienen. Ook door het hogere gewicht ligt de 9704-afstandbediening lekker in de hand.
Net TV, dlna en menu
Menu
De menustructuur van de 9704 is goed te noemen. De belangrijkste instelllingen zijn eenvoudig terug te vinden en mocht je toch de weg kwijtraken, dan kun je altijd met de gele knop op de afstandbediening een uitgebreide handleiding voorgeschoteld krijgen. Het handige is dat het helpmenu onthoudt waar je gebleven bent. Bij het gewone menu is dit echter niet het geval.
:fill(white)/i/1257430244.jpeg?f=thumb)
:fill(white)/i/1257430245.jpeg?f=thumb)
:fill(white)/i/1257430246.jpeg?f=thumb)
:fill(white)/i/1257430247.jpeg?f=thumb)
:fill(white)/i/1257430248.jpeg?f=thumb)
:fill(white)/i/1257430249.jpeg?f=thumb)
Wel reageert het halftransparante menu helaas wat traag. Snel door het menu bladeren is niet mogelijk, doordat de menukeuze naijlt. Hierdoor selecteer je al snel het verkeerde menu-item. Ook lijkt de resolutie van de menu-interface geüpscaled; dat is te zien aan de kartelige randjes van de karakters.
Prettig is dat een factory reset mogelijk is zonder dat de kanaalindeling dan tevens wordt gewist. Zo'n reset is handig als er een firmware-update geïnstalleerd moet worden. Met de Scenea-functionaliteit in het menu wordt de tv omgetoverd in een gigantische fotolijst. In de mediabrowser kun je je eigen fotomateriaal bombarderen tot achtergrondbeeld voor 'Scenea'.
:fill(white)/i/1257430250.jpeg?f=thumb)
:fill(white)/i/1257430251.jpeg?f=thumb)
:fill(white)/i/1257430252.jpeg?f=thumb)
:fill(white)/i/1257430253.jpeg?f=thumb)
:fill(white)/i/1257430254.jpeg?f=thumb)
:fill(white)/i/1257430255.jpeg?f=thumb)
Vervelend bij de menubediening is het ontbreken van 'doorloop' in de uitklapmenu's: wanneer je onderaan een uitklapmenumenu zit en je wil het bovenste item selecteren, dan moet je weer het hele eind naar boven scrollen. Voor een kort contact met het menu is dat nog wel te verdragen, maar na het veelvuldig rondhangen in de menustructuur voelden we onze adrenalinespiegel toch duidelijk stijgen.
:fill(white)/i/1257430256.jpeg?f=thumb)
:fill(white)/i/1257430257.jpeg?f=thumb)
Net TV
Bij eerdere recensies hebben we het topic Net TV van Philips slechts even aangeroerd. We gaan nu wat dieper op dit onderwerp in.
Het hoofdmenu van Net TV is gevuld met een grid met thumbnails van diensten die op het platform worden aangeboden. Bovenaan worden de gesponsorde diensten weergegeven; daaronder staat het lijstje met favoriete diensten van de gebruiker en als laatste krijgen de door Philips aanbevolen diensten een plaatsje. Aan de rechterkant is er plek voor advertenties en kan op een knop gedrukt worden om alle diensten te tonen.
:fill(white)/i/1257433446.jpeg?f=thumb)
:fill(white)/i/1257433447.jpeg?f=thumb)
:fill(white)/i/1257433448.jpeg?f=thumb)
:fill(white)/i/1257433449.jpeg?f=thumb)
:fill(white)/i/1257433450.jpeg?f=thumb)
:fill(white)/i/1257433451.jpeg?f=thumb)
:fill(white)/i/1257433452.jpeg?f=thumb)
:fill(white)/i/1257433453.jpeg?f=thumb)
:fill(white)/i/1257433454.jpeg?f=thumb)
Diensten als dienstregeling-informatie van de NS, verkeersinformatie van TomTom en Buienradar zijn zinnige bijdragen aan Net TV, waarvoor je 's ochtends de tv wel even aanslingert. Ook minder nuttige, maar leuke diensten zijn te vinden op Net TV, waaronder Screendreams, waarbij natuurfoto's fullscreen getoond worden met op de achtergrond een muziekbehangetje. Helaas is niet bekend welke resolutie de beelden hebben, aangezien het Info-knopje op de afstandbediening bij Net TV geen functie heeft.
Ook YouTube is van de partij, maar het tonen van sd-kwaliteit of lager op een dergelijk groot scherm is bijna zonde. Ook de andere diensten bij Net TV streamen alleen nog sd-video. YouTube-video is te pauzeren door op de pauze-knop op de remote te drukken. Een video vooruitspoelen is niet mogelijk.
Wie het confectiekostuum van de Net TV-diensten te strak vindt, kan met de ingebouwde Opera-browser zelf op het internet struinen. Url's invoeren gaat gemakkelijk, doordat 'www.', '.com' en '.net' als knop aanwezig zijn. Met de d-pad gaat de browser alle linkjes in de tekst af en dat werkt prettig. Een groen kadertje om een stukje tekst geeft aan dat dit geselecteerd is.
Het lineaire karakter van de menunavigatie van de 9704 komt ook terug bij Net TV. Zo kun je met de back-knop stap voor stap het afgelegde navigatiepad teruglopen. Gaat je dit te langzaam of is het navigatiepad te lang geworden, dan kan je altijd op de Net TV-knop drukken, die je direct naar het Net TV-hoofdmenu terugbrengt.
Dlna en usb
Om de dlna-functionaliteit van de 9704 te testen, hebben we een aantal verschillende mediabestanden op een Vista-machine gezet die de bestanden via Windows Media Player 11 met ingebouwde dlna-server-functionaliteit via het interne netwerk bij Tweakers.net aan de tv aanbiedt.
De 9704 beschikt zowel over een ethernetpoort als over wifi-b/g, en beide opties werkten zonder problemen. Het aantal ondersteunde containers en codecs houdt evenwel niet over. Zo kan de tv alleen videobestanden met .avi en .wmv als extensie afspelen: andere bestandsformaten worden door de 9704 gewoon genegeerd en niet in de lijstjes weergegeven.
Toch is ook een .wmv-uitgang geen garantie dat het videobestand kan worden afgespeeld. Zo werd het testbestand Hawaii_WMV_HD met wma2 voor audio en wmv3 voor video wel in het lijstje getoond, maar werd een foutmelding gegeven toen we poogden het bestand af te spelen. De beperkte ondersteuning voor videoformaten geldt ook als er een usb-stick of externe harde schijf via usb op de 9704 wordt aangesloten. De video's die we wel af konden spelen, werden zonder hakkelen vertoond.
:fill(white)/i/1257437906.jpeg?f=thumb)
:fill(white)/i/1257437907.jpeg?f=thumb)
:fill(white)/i/1257437908.jpeg?f=thumb)
:fill(white)/i/1257437909.jpeg?f=thumb)
:fill(white)/i/1257437910.jpeg?f=thumb)
:fill(white)/i/1257437911.jpeg?f=thumb)
:fill(white)/i/1257437912.jpeg?f=thumb)
:fill(white)/i/1257437913.jpeg?f=thumb)
:fill(white)/i/1257437914.jpeg?f=thumb)
Door bij het afspelen van mediabestanden via dlna of usb op de Options-knop van de afstandbediening te drukken, verschijnen enkele opties, waaronder een repeat-functie en een shuffle-mogelijkheid. Helaas doet de Info-knop niets tijdens het afspelen van de media. Verder is het niet mogelijk om de aspectratio van content afgespeeld via dlna in te stellen. Zo vonden wij het hoofd van Julia Roberts er niet knapper op worden toen de 9704 dat op een testvideo in verticale richting uitrekte. Een druk op de aspectratio-knop van de afstandsbediening bracht geen soelaas.
Hoewel de ondersteuning voor het afspelen van mediabestanden via dlna in principe aanwezig is, zal in de praktijk nog steeds een losse mediaspeler nodig zijn om bijvoorbeeld .mkv- en .mov-bestanden aan de tv te serveren.
Het afspelen van jpeg-bestanden is geen probleem voor de 9704. Foto's worden standaard in een slideshow getoond, die door de pauze-knop is te onderbreken. Wordt met de d-pad dan echter verder door de foto's gebladerd, dan is op magische wijze de slideshow-optie weer actief.
Kalibratie en energieverbruik
Kalibratiemethode op de schop
Tweakers.net is overgestapt op andere hardware en software voor het kalibratiegedeelte van de hdtv-recensies. In plaats van de gebruikelijke Spyder2Pro-colorimeter en software, is een kalibratiepakket van SpectraCal aangeschaft.
Dit pakket bestaat uit een X-Rite EyeOne Pro-spectroradiometer, CalMAN-software speciaal toegespitst op het kalibreren van home entertainment-systemen en een patroongenerator die de juiste patronen onder regie van de CalMAN-software aan het scherm voert via hdmi.
De EyeOne Pro-meter beschikt in tegenstelling tot de drie sensors met kleurenfilter bij de Spyder2, over 128 sensoren die elk gevoelig zijn voor een specifiek deel van het frequentiebereik. De EyeOne Pro-meter is daardoor beduidend nauwkeuriger en consistenter dan de Spyder-familie. De meter is door maker X-Rite geijkt.
Daarnaast is de EyeOne Pro ook geschikt om metingen te verrichten aan tv's met led-verlichting, kan de meter overweg met plasma-schermen en zijn projectoren met de EyeOne Pro te kalibreren.
De nieuwe software stelt Tweakers.net in staat om een tv-set uitgebreider te kalibreren en geeft door middel van extra grafiekjes ook meer inzicht in de kwaliteit van een display. Zo kon met de oudere Spyder2Pro-software weliswaar de D65-filmnorm voor wat betreft grijswaardenkalibratie geregeld worden, maar de opspanning van de kleurruimte door het meten van de drie primaire kleuren (rood, groen en blauw) en de secundaire kleuren (cyaan, magenta en geel), was met het vorige kalibratiepakket niet mogelijk.
Kalibratie en local dimming
Om de 9704 te kalibreren worden eerst de meeste beeldverbeterende technieken uitgeschakeld die de kalibratie kunnen verstoren, zoals Dynamic Contrast, ruisreductie en bewegingscompensatie. Dynamic Backlight, die local dimming mogelijk maakt, blijft in eerste instantie aan, omdat met de technologie een effectief hogere contrastratio is te bereiken door de led's achter donkere delen van het beeld te dimmen, zonder dat dit in hetzelfde beeld ten koste gaat van de helderheid van het lichte gedeeldte. Wel onderzoeken we ook het effect van het uitzetten van de feature.
De metingen werden verricht in een geblindeerde kamer, waarbij de tv ongeveer een half uur de tijd heeft gehad om op te warmen.
Out-of-the-box

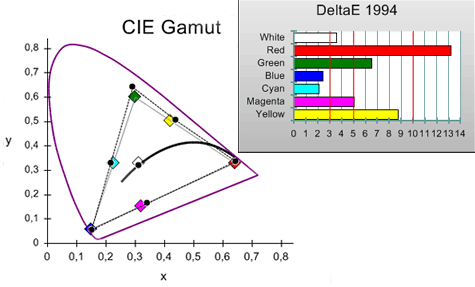

Na meting van de verschillende modes blijkt de 'Cinema'-modus in combinatie met de 'Warm'-stand de D65-kleurtemperatuurnorm van 6504K met een gemeten waarde van gemiddeld 6566K zeer dicht te naderen. De gemiddelde gamma ligt met 1,8 echter beduidend onder de beoogde 2,2, waardoor mogelijk detail verloren gaat. En ook blijkt uit de RGB Level Tracking-grafiek dat in het beeld over de gehele linie wat te weinig groen zit.
Ook de opspanning van de kleurruimte zoals bepaald in de D65-norm zou op een aantal punten beter kunnen, zo blijkt uit onderstaande grafiek.
Lopen we de stippellijn na, dan zien we dat volledig groen te gesatureerd wordt weergegeven en dat ook rood en geel, gezien de DeltaE-waarde, een maatstaf voor de kleurfout, niet helemaal overeenstemmen met de D65-norm. De primaire kleur blauw is wel spot on. DeltaE-waarden groter dan 3 zijn in principe met het oog zichtbaar. Toch is bovenstaand resultaat voor een scherm waarbij alleen de helderheid en contrast zijn aangepast, zaken die een consument zelf kan uitvoeren, zeker niet slecht te noemen. Vooral de benadering van de ideale kleurtemperatuur out-of-the-box is prijzenswaardig.
Grijswaardenkalibratie
In eerste instantie dachten we dat de 9704 geen mogelijkheid had om de witbalans aan te passen, maar na een belletje met Philips werd de enigszins verstopte functie gevonden. Door in de 'Settings', de optie 'Tint' de zetten op 'Custom', wordt de optie 'Custom Tint' actief. Voor aanpassingen van lichtere beeldpartijen heeft Philips sliders voor de kleuren groen, rood en blauw beschikbaar, terwijl voor de donkere delen alleen schuifjes voor rood en groen voor handen zijn.
Na iteratie van metingen en aanpassingen van de genoemde sliders, komen we uit op een kleurtemperatuur van 6497K voor het 30% IRE-patroon, en 6536K voor het grijspatroon met 80 procent helderheid. De helderheid bij volledig zwart bij 75 procent beelddekking, komt uit op ongeveer 0,045cd/m2, terwijl volledig wit bij de 9704 een helderheid heeft van 156cd/m2. Dit levert een contrastratio op van 3467:1.
Hoewel de gewenste kleurtemperatuur beter benaderd wordt met de gedane witbalansaanpassingen, blijft de gemiddelde gamma-waarde steken op iets meer dan 1,8. Bij het punt van de 80%-grijswaarde is bovendien een knik in de grafiek te bemerken. Dit duidt mogelijk op een verminderd onderscheid tussen heldere kleuren. Wel lopen de rgb-waarden nu beter in het gelid.
Aangezien controles voor het aanpassen van de primaire en secundaire kleuren ontbreken, wijkt de representatie van de kleurruimte na kalibratie niet veel af van daarvoor.
Geen local dimming
Als laatste wilden we zien wat er zou gebeuren als we local dimming, in het menu bekend als Dynamic Backlight, uitzetten en dan het geheel van metingen loslaten op de set. Met local dimming op uit worden alle led-segmenten vol aangezet, waardoor het scherm fungeert als een lcd met conventionele backlight.
Het effect van die functie uitzetten is te vergelijken met het licht aandoen in een donkere kamer. Dan wordt opeens backlight-bleeding over het hele paneel zichtbaar en is het gedaan met de inktzwarte delen. Ook bij een flinke kijkhoek is het effect merkbaar, maar uiteraard minder dan als recht van voren naar het scherm gekeken wordt. Vanwege de vele witte led's achter het lcd-paneel, is de backlightbleed met local dimming uit gelijkmatiger dan bij een gemiddelde tv met ccfl-lampen.
Voor de gamma-curve heeft het uitzetten van local dimming verrassende gevolgen. Die is nu in het gedeelte tussen 20 procent en 80 procent wit redelijk vlak, maar vertoont een dip bij 90 procent witwaarde, waardoor hooglichten uitgebeten kunnen raken. Dit terwijl we het contrast al hebben teruggeschroefd van 97 naar 72 in het menu van de Philips-tv. Deze reductie was nodig om de helderheid bij 100 procent witwaarde terug te brengen van 241cd/m2, dat alleen met lasbril te bekijken is, naar een schappelijker 132cd/m2.
De brightness hadden we op 53 bepaald, maar waarschijnlijk moesten er nog een of twee tanden erbij worden gezet, aangezien de zwartwaarde 0cd/m2 zou bedragen, waardoor het contrast ratio oneindig zou zijn. Waarschijnlijker is dat het zwart 'in elkaar gedrukt' is, waardoor schaduwdetail verloren gaat. Dat is ook te zien aan de gammawaarde die vooral in het begin boven de doelstelling van 2,2 uitkomt. De gemiddelde gammawaarde bedraagt ongeveer 2,3. Helaas was er geen tijd meer over om de waarden nauwkeuriger te krijgen.
Bij het meten van het rgb-niveau bij 10 procent is waarschijnlijk een fout opgetreden als we de grafieken terugzien. Sowieso zijn de rbg-waarden tot twintig procent met een korreltje zout te nemen vanwege het lage lichtniveau.
Energieverbruik
Niet alleen zijn we gecharmeerd vanwege de lage zwartwaarden die mogelijk zijn bij local dimming, maar de technologie zorgt er ook voor dat het energieverbruik lager ligt. Zo bedroeg met local dimming aan het energieverbruik bij het afspelen van de blu-ray-film Happy Feet gemiddeld ongeveer 125W, terwijl dit zonder local dimming uitkwam op rond de 150W. Bij films met meer donkere scenes zoals Terminator 2 laat de meter ook waarden zien van rond de 80W. Bij een geheel zwart scherm verbruikt de 9704 ongeveer 46W, terwijl het aanzetten van Ambilight in totaal slechts ongeveer 5W toevoegt aan bovenstaande waarden voor het opgenomen vermogen. Alleszins acceptabele waarden voor een 46"-scherm, maar de door Philips opgegeven waarde van 104W is wel wat geflatteerd.
Prestaties
HQV-benches
Met behulp van een HQV-blu-ray-schijfje en een PlayStation 3 werden de diverse beeldverbeterende technieken van het toestel onderzocht en werd gekeken hoe de ruis- en trapfilters functioneren.
Noise-filter
De Noise-tests van de HQV-schijf bestaan uit beelden met een grote hoeveelheid ruis. Zo wordt bij de eerste van de twee testen een 'loop' getoond van in de wind bewegende bloemen, terwijl bij de tweede een bootje van links naar rechts door de golven klieft. Het is aan het ruisfilter van de lcd's om de ruis zoveel mogelijk te onderdrukken, maar zonder dat al te veel beelddetail verloren gaat.
Voor zowel de bloemenscène als de bootsequence geldt dat met het ruisfilter uit of op minimum het beeld door de aanwezige ruis nog onrustig oogt. Bij Medium klaart het beeld al op en de Maximum-stand bij 'Noise Reduction' geeft het rustigste beeld. Voor een goede ruisreductie met voldoende behoud van het fijne detail heeft Medium de voorkeur.
Video resolution loss-test
Met dit testonderdeel beoordelen we hoe het beeldverwerkingssysteem omgaat met een combinatie van bewegende en stilstaande objecten. Het scherm wordt gevoed met een 1080i-testpatroon, waarbij een witte balk om zijn as draait; de achtergrond is stationair en bestaat uit horizontale en verticale beeldlijnen. In de hoeken bevinden zich blokken met horizontale en verticale strepen, van respectievelijk een en twee pixels dik.
De 9704 doorstaat deze test zonder problemen. Alle lijntjes zijn mooi strak. De tv laat zich niet van de wijs brengen door de ronddraaiende balk.
Film resolution loss-test
Bij de 'Film resolution loss-test' wordt gekeken hoe goed de tv het oorspronkelijke 1080/24p-filmmateriaal kan reconstrueren uit een 1080/60i-signaal. Deze laatste signaalsoort wordt veel door kabelbedrijven gebruikt. Deze reconstructie van 24Hz-materiaal staat ook wel bekend als 'inverse telecine'.
Bij dit testonderdeel is een 'pan' van het testbeeld van de 'video resolution loss test' opgenomen met 24Hz en vervolgens naar 1080/60i omgezet. De beeldprocessor van de tv moet, om het 1080p-beeld te reconstrueren, een zogeheten 3:2 pull-down uitvoeren.
Met Perfect Natural Motion gedeactiveerd laat de 9704 een wat schokkerig beeld zien, maar zonder artefacten. Met de functie aan is de schokkerigheid verdwenen, maar zijn de 1p-horizontale blokken en de verticale blokken onrustig.
/i/1257473180.jpeg?f=imagenormal "Philips 9704 filmresolution loss test")
Bij de stadion-pan van de HQV-testsuite wordt gekeken naar moiré-effecten en naar het verminderen van de resolutie bij beweging. Doen deze verschijnselen zich voor, dan kan dat erop wijzen dat de omzetting naar 24Hz niet helemaal lekker verloopt.
De 9704 geeft de pan bij zowel Perfect Natural Motion aan en uit goed weer zonder moiré-effecten. De bewegingsoptimalisatie bewijst bij sport in ieder geval zijn waarde, want de schokkerigheid is bij de minimum- en maximumstand geheel verdwenen. Ook zijn de letters van de bedrijfslogo's op de borden duidelijk leesbaar.
Diagonaalfilter
De HQV-benchmark test ook het trapfilter, waarbij twee deeltesten worden uitgevoerd. Bij de eerste test draaien drie balkjes naast elkaar als spaken in een wiel heen en weer over een deel van de cirkel, terwijl bij de tweede test een witte balk continu ronddraait. Als bij deze testen 'jaggies' zichtbaar worden, wijst dat op een slecht functionerend diagonaalfilter.
Zoals Philips al met de eerder gerecenseerde 8404 en de 7404 heeft bewezen, zit het met het trapfilter van de 9704 wel goed. Zowel de trapfiltertest met de lange balk, als de test met de drie kortere balkjes die een en weer gaan, worden goed uitgevoerd. De draaiende en bewegende balkjes worden netjes gladgestreken. Alleen bij de sd-versie van de HQV-benchmark oogt de onderste van de drie balkjes wat instabiel.
Praktijktest
In de praktijk
We hebben de 9704 uitgebreid getest met een aantal blu-ray- en dvd-schijfjes. Daaruit blijkt dat high-end-hdtv van Philips een uitstekend beeld laat zien. De natuurbeelden van de Earth-blu-ray zijn overweldigend op een dergelijk scherm, met prachtige kleuren.
We hebben bij deze tv in het bijzonder op de zwartweergave en de beeldkwaliteit in combinatie met de local dimming-technologie omdat dat toch een van de speerpunten en usp's is van de 9704-serie. Het verschil tussen local dimming uit en aan is er een van tussen dag en nacht. Dat is vooral merkbaar bij de zwarte balken boven en onder bij het afspelen van een film. Het is alsof het licht wordt uitgedaan. Ook in de filmscènes zelf is het onderscheid tussen de local dimming-feature aan en uit - in splitscreen te zien in de demo-modus van de tv - duidelijk zichtbaar, met beduidend donkerder scènes bij Transformers 2.
Belangrijk is echter wel dat het niveau van het omgevingslicht niet al te hoog is om local dimming te kunnen waarderen. Bij enig omgevingslicht wordt de grijzige tint van de balken onder en boven, bij local dimming uit, voor het oog al snel donkerder en wordt het verschil tussen local dimming aan en uit minder.
Overigens is bij witte tekst op een zwarte achtergrond wel erg duidelijk dat lokaal de backlight wordt aangezet, aangezien het zwart rond de letters plaatselijk lichter is dan verder ervan af. Vanwege het heldere wit van de letters, moet het led-segment erachter op volle kracht 'blazen'; vandaar dat het ook zo duidelijk zichtbaar is. Wij vonden dit blooming-effect soms hinderlijk.
De andere belangrijke feature, Perfect Natural Motion samen met 200Hz Clear LCD, is een kwestie van smaak en keuze. Zo zijn de snel bewegende opnames genomen vanuit een helikopter bij de Earth-documentaire op blu-ray zonder Perfect Natural Motion vermoeid voor de ogen vanwege de trage bronframerate. Met de frame insertion-feature aan bewegen deze beelden echter zeer vloeiend.
:fill(white)/i/1257987141.jpeg?f=thumb)
:fill(white)/i/1257987142.jpeg?f=thumb)
:fill(white)/i/1257987143.jpeg?f=thumb)
Wel zijn bij het laatste geval soms duidelijk zichtbare artefacten aanwezig. Zo raakt de witte ondertiteling van slag aan het begin van een shot vanuit een helikopter die over een besneeuwd landschap vliegt. Bij het pauzeren van de blu-ray, en dus het ontbreken van beweging, waren de witte letters wel goed zichtbaar. Dezelfde scène opnieuw draaien met Perfect Natural Motion uit gaf geen vertekening in de ondertiteling, maar wel het schokkerige van het bronmateriaal.
Ook filmfanaten zullen Perfect Natural Motion waarschijnlijk uitzetten om de sfeer van films geschoten met 24Hz-beelden in de bioscoop ook thuis te beleven. Voor bijvoorbeeld sport zoals voetbal of formule 1 is de feature wel weer onmisbaar en die doet dan haar werk uitstekend.
Helaas is er bij Tweakers.net nog steeds geen manier gevonden om kabel binnen het bedrijfspand te krijgen, vandaar dat dat onderdeel dan ook niet besproken is. Ook de aanschaf van een betere binnenantenne voor Digitenne van het merk König, gaf bij die dienst in het geval van Tweakers.net geen betere resultaten.
We hebben ook een aantal dvd's op de 46"-er gedraaid en hoewel we zeer te spreken waren over de kleuren, is het opschalen van de dvd-resolutie naar dit grote beeldformaat niet optimaal. Rond karakters zijn soms wat artefacten zichtbaar, gelijkend op compressieruis.
Conclusie
Local dimming wordt door veel mensen gezien als de heilig graal voor wat betreft zwartwaarden. Het moet gezegd worden: de feature werkt zonder dat de negatieve aspecten ervan al te nadrukkelijk om het hoekje kwamen kijken. Zoals gezegd: zwart oogt ook echt zwart. Wel is het zo dat in een aantal gevallen globale backlightbleeding bij local dimming plaats heeft gemaakt voor lokale backlightbleeding. Ook dipt de gammacurve na 40 procent stimulans vervaarlijk.
Overigens presteert het paneel ook zonder Dynamic Backlight - niet te verwarren met Dynamic Contrast - zeer goed met een betere gammacurve en een nog steeds een goede contrastratio, en gaat het uitzetten van de feature alleen ten koste van de absolute zwartwaarde.
Prettig is dat ook out-of-the-box de tv redelijk goed presteert in de Cinema-stand met Warm. Klanten krijgen met deze stand toch een redelijk goede filmweergave. Helaas biedt Philips nog steeds niet de mogelijkheid om de primaries en de secundairies aan te passen.
De 46PFL9704 is verder uitgerust met zeer uitgebreide connectiviteitsmogelijkheden. Zo kan de hdtv via wifi verbinding maken met internet zonder dat kabel doorgetrokken hoeft te worden. Dedicated mediaspelers kan de tv vanwege zijn beperkte bestandsondersteuning echter niet vervangen.
Het is vreemd en jammer dat Philips nog steeds niet de snelheid van zijn menu heeft aangepakt. Dit werkt net als bij de eerder geteste modellen op de redactie van Tweakers.net nog steeds te traag.
Concluderend mogen we stellen dat Philips met de 46PFL9704H een uitstekende high-end-tv heeft afgeleverd, die goed is afgewerkt en die als bijzondere eigenschap local dimming heeft vanwege de full led-backlight. Alleen de Sharp XS1-serie is daar ook mee uitgerust, maar die begint pas bij een beeldformaat van 52" en een beduidend hoger prijskaartje. Zoals qless bij de comments hieronder al opmerkte heeft ook Samsung al een tv met local dimming uitgebracht, maar deze 786-serie is niet meer leverbaar. Samsung komt waarschijnlijk pas volgend jaar uit met een nieuwe hdtv met full led-backlight.
Vooral de 40"-versie van de 9704 zal vanwege zijn prijs van bijna 2000 euro een interessante tv zijn en op het moment van schrijven voert die kleinere versie de ranglijst in de PriceWatch aan wat betreft populariteit.
:fill(white)/i/1257389614.jpeg?f=imagegallery)
:fill(white)/i/1257389615.jpeg?f=imagegallery)
:fill(white)/i/1257389616.jpeg?f=imagegallery)
:fill(white)/i/1257389617.jpeg?f=imagegallery)
:fill(white)/i/1257389618.jpeg?f=imagegallery)
:fill(white)/i/1257389619.jpeg?f=imagegallery)
:fill(white)/i/1257389620.jpeg?f=imagegallery)
:fill(white)/i/1257389621.jpeg?f=imagegallery)
:fill(white)/i/1257389622.jpeg?f=imagegallery)
/i/1257437912.jpeg?f=imagegallery)
/i/1257437913.jpeg?f=imagegallery)
:fill(white):strip_exif()/i/1247490628.jpeg?f=thumbmedium)
:fill(white):strip_exif()/i/1251990464.jpeg?f=thumbmedium)
:strip_icc():strip_exif()/i/1353496578.jpeg?f=fpa_thumb)
:strip_icc():strip_exif()/i/1329692068.jpeg?f=fpa_thumb)
:fill(white):strip_exif()/i/1252582709.jpeg?f=thumbmedium)
/i/1249028375.png?f=fpa)
:strip_icc():strip_exif()/u/2580/KOMPAKTicoon.jpg?f=community){kind=small}
/u/153650/2women60x60a.JPG?f=community){kind=small}
:strip_icc():strip_exif()/u/326729/crop577b6d7fca879_cropped.jpeg?f=community){kind=small}
:strip_exif()/u/125692/crop5f6378b2e4329.gif?f=community){kind=small}
:strip_icc():strip_exif()/u/129865/crop5cb775b8692d8.jpeg?f=community){kind=small}
:strip_icc():strip_exif()/u/67458/2.jpg?f=community){kind=small}
/u/46032/74daijirox.GIF?f=community){kind=small}
/u/2801/crop5ccb23f820755.png?f=community){kind=small}
/u/13585/crop66dc35d57b464_cropped.png?f=community){kind=small}
:strip_icc():strip_exif()/u/68639/bmw.jpg?f=community){kind=small}
:strip_icc():strip_exif()/u/148860/crop64c22472083da_cropped.jpg?f=community){kind=small}
Guitar Hero vind ik eigenlijk onspeelbaar door de enorme lag, daar kan zelfs de ingame calibratie niks aan veranderen.
/u/317521/crop55aa7cf82ef0b.png?f=community){kind=small}
/u/28892/flo.png?f=community){kind=small}
:strip_icc():strip_exif()/u/70145/stoic.jpg?f=community){kind=small}
:strip_exif()/u/196400/crop5854062b6457f_cropped.gif?f=community){kind=small}
:strip_exif()/u/172910/avatar2%2520copy.gif?f=community){kind=avatar}
:strip_exif()/u/78837/crop65aea93ebdeaf.gif?f=community){kind=small}
:strip_exif()/u/58200/smiley_n.gif?f=community){kind=small}
:strip_icc():strip_exif()/u/12564/groen.jpg?f=community){kind=small}
:strip_icc():strip_exif()/u/212060/crop5845bfeba115c_cropped.jpeg?f=community){kind=small}
:strip_icc():strip_exif()/u/596/Kosh.jpg?f=community){kind=small}
:strip_icc():strip_exif()/u/4764/crop5e9024a30841d_cropped.jpeg?f=community){kind=small}
:strip_icc():strip_exif()/u/40447/crop64d49c15ee865_cropped.jpg?f=community){kind=small}
