Introductie
De Sileo-behuizing van Cooler Master is bedoeld voor gebruik in de huiskamer, een omgeving waar overmatige geluidsproductie van een pc vanzelfsprekend ongewenst is. Bij het ontwerp van de Sileo is dan ook gebruik gemaakt van verschillende geluidsdempende voorzieningen, waaronder bekleding aan de binnenzijde. De midtower-behuizing is matzwart en voorzien van details in geborsteld aluminium. De kast wordt geleverd zonder voeding.
Tweakers.net nam de Sileo onder handen om het stille karakter van de kast te beoordelen. Ook het gemak waarmee de componenten in de behuizing kunnen worden ondergebracht en de kwaliteit van de kast zijn aan een test onderworpen.
Specificaties en prijzen
Specificaties
| Cooler Master Sileo 500 | |
| Type |
midtower |
| Kleur |
zwart |
| Afmetingen |
480x200x432mm |
| Gewicht |
8kg |
| Voeding |
atx (optioneel) |
| Koeling |
1x voor 120mm-fan; 1x achter 120mm-fan |
| 5¼"-drivebays |
5x extern quickrelease |
| 3½"-drivebays |
2x extern, 2x intern |
| Moederbordcompabiliteit |
atx, mini-atx, micro-atx en flex-atx |
| I/O-panel voorzijde |
2x usb, 1x esata, 1x audio |
Nader bekeken

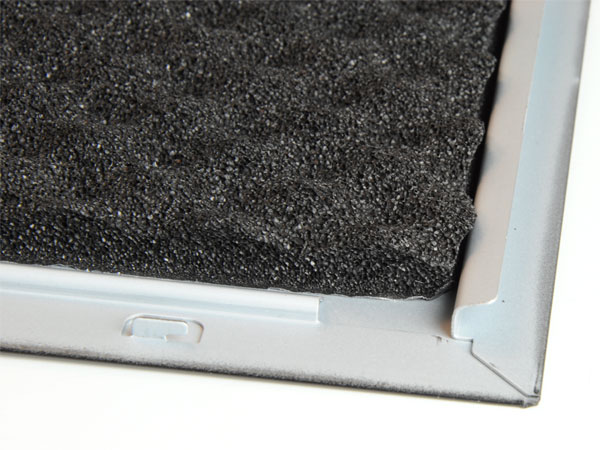

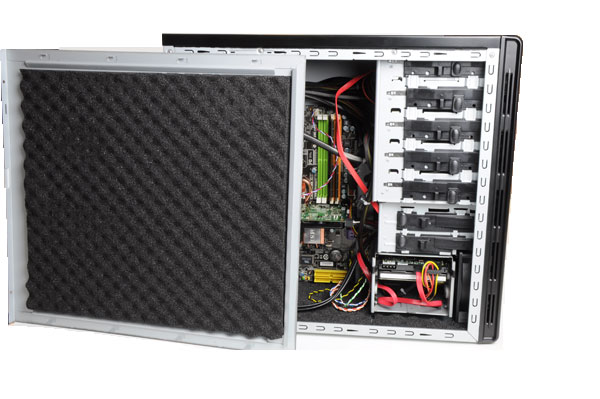

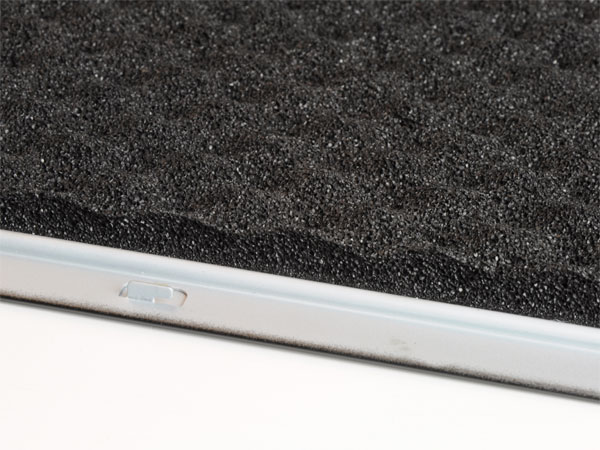

Beide zijpanelen en de boven- en onderkant van de Cooler Master Sileo 500 zijn voorzien van geluidsdempende isolatie. Achter het zijpaneel, dat zich met twee duimschroeven laat verwijderen, is het binnenwerk van de kast zichtbaar. Doordat een voeding ontbreekt, oogt de behuizing vrij ruim. Er zijn vijf 5¼"-drivebays met een zwart quickrelease-bevestigingsmechanisme zichtbaar; daaronder bevinden zich twee van de vier 3½"-drivebays met snelkoppelingen. Van die twee bays is er overigens slechts één bruikbaar: de andere wordt door het front-i/o-panel in beslag genomen. De overige twee 3½"-drivebays zijn standaard niet van quickrelease-bevestigingsrails voorzien. Wel is de harddiskcage haaks geplaatst, zodat de harde schijven goed bereikbaar zijn.
:fill(black)/i/1232137253.jpeg?f=thumb)
:fill(black)/i/1232136951.jpeg?f=thumb)
:fill(black)/i/1232136923.jpeg?f=thumb)
:fill(black)/i/1232136897.jpeg?f=thumb)
:fill(black)/i/1232136827.jpeg?f=thumb)
Aan de achterzijde van de kast, onder de uitsparing voor de voeding, heeft Cooler Master een 120mm-casefan geplaatst, die is voorzien van een stekker waarmee de ventilator op het moederbord wordt aangesloten. Bij een door een molex-stekker gevoede fan is vaak een schakelaar aanwezig waarmee uit verschillende draaisnelheden kan worden gekozen, maar bij deze kast ontbreekt die: het moederbord zal de fan-snelheid moeten aansturen.

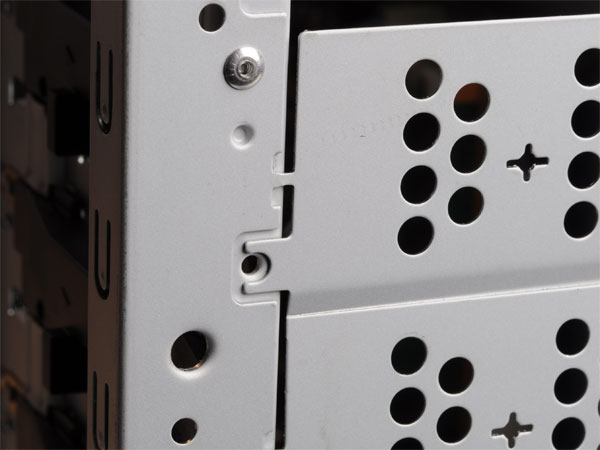

De voorkant van de behuizing biedt ruimte aan de vijf externe 5¼"-drivebays, waarvan de bovenste direct beschikbaar is. De andere vier ruimtes worden afgeschermd door een rooster, dat eerst moet worden weggebroken voordat een drive kan worden geplaatst. Cooler Master heeft hierbij oog voor detail gehad: de weg te breken roosters kunnen in een later stadium worden teruggeplaatst; hiertoe zijn schroefgaten aangebracht. Ook de zwarte, van geborsteld aluminium gemaakte platen die de bays afschermen, zijn handig geconstrueerd. Met een lip aan de rechterkant kunnen ze uit de plastic voorkant van de kast worden verwijderd.
Onder de harddrive-bay is een tweede 120mm-koeler geplaatst. Die moet niet alleen de luchtstroom in de kast bevorderen, hij moet ook voorkomen dat de harde schijven te warm worden. Ook deze koeler wordt direct op het moederbord aangesloten.
:fill(black)/i/1232137124.jpeg?f=thumb)
:fill(black)/i/1232137087.jpeg?f=thumb)
:fill(black)/i/1232136993.jpeg?f=thumb)
Kabels en accessoires

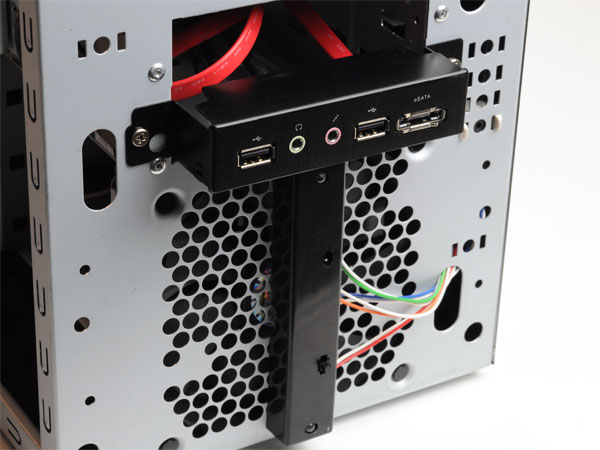

Het frontpanel wordt met de gebruikelijke kabels aangesloten: de beide usb 2.0-poorten worden met een gezamenlijke tienpolige stekker op het moederbord aangesloten, en de aansluitingen voor front-audio, bestaande uit een uitgang voor een hoofdtelefoon en een ingang voor een microfoon, worden met een AC'97- of hd-audiostekker met het moederbord verbonden. De externe sata-poort wordt via een standaard sata-kabeltje op een van de sata-poorten van het moederbord aangesloten. De startknop, de resetknop en de activiteitsleds worden met de bekende kabeltjes aangesloten. De powerled moet voor een blauwe streep aan de benedenzijde van het frontpanel zorgen. Beide ventilators worden via driepolige stekkers met het moederbord verbonden, maar desgewenst kan ervoor worden gekozen om voor een van de ventilators een molex-verloopstekker te gebruiken, mocht het moederbord niet over meerdere aansluitingen voor chassis-fans beschikken.

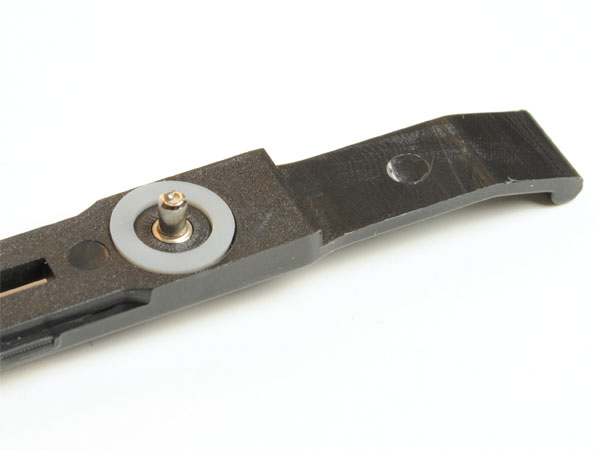

In een kartonnen doosje dat in de drivebay zit geklemd, levert Cooler Master de overige accessoires, waaronder zes strips om harde schijven te bevestigen. Deze strips zijn voorzien van schroeven die in rubber zijn gevat, om vibratie, en dus geluidsproductie, tegen te gaan. Het doosje bevat ook het overige bevestigingsmateriaal, waaronder afstandsbussen voor het moederbord en schroeven om de voeding en andere onderdelen te bevestigen. Een nuttige toevoeging is de ferrietkern, die gebruikt kan worden om storing van de frontpanel-kabels tegen te gaan.
Geluidsproductie en temperatuur
Geluidsproductie
Omdat Cooler Master de Sileo 500 als een 'zeer stille' kast op de markt zet, besloten we de proef op de som te nemen. Aangezien bij een echt high-end systeem de geluidsproductie niet van primair belang is, hebben we een midrange systeem in de kast gebouwd. Hierbij zijn installatiegemak en bouwkwaliteit van de behuizing getoetst, en is uiteraard de geluidsproductie kritisch beoordeeld.
Het gebruikte testsysteem bestaat uit een passief gekoeld MSI Platinum SLI-bord, met daarop een Intel Q6700-cpu die door een OCZ Vendetta wordt gekoeld. De voeding is een Turbo-cool 860 van PC Power & Cooling en de videokaart is een eenvoudige 8800GT-kaart van Asus. Als hdd werd een op 7200rpm draaiende 165GB Hitachi Deskstar gebruikt, en voor het geheugen zijn twee reepjes Kingston-Valueram gekozen. Verder werd er een sata-dvd-brander ingebouwd.
Om de geluidsisolerende kwaliteiten van de Sileo-kast te beoordelen, werd het systeem eerst 'los' op de werktafel in elkaar gezet, waarna met een Voltcraft 322 geluidsdrukmeter de geluidsproductie van het testsysteem werd gemeten. Daarna werd dit systeem in de kast ingebouwd en werd de Voltcraft weer tevoorschijn gehaald. De nieuwe meting van de geluidsproductie leverde het benodigde vergelijkingsmateriaal op.
Op een afstand van twintig centimeter van de processorkoeler werd een geluidsproductie van 56 tot 58dBA gemeten. Met het systeem uitgeschakeld bedroeg het omgevingsgeluid 38,9dBA. Eenmaal ingebouwd in de Sileo 500 produceerde het systeem met een open zijpaneel een geluid van 59,3dBA. De hogere waarde werd waarschijnlijk veroorzaakt door de extra casefans. Met het zijpaneel op zijn plek werd aan de zijkant van de pc een geluidsdruk van 49,9dBA gemeten, terwijl de meter aan de voorkant 46,8dBA aangaf. Aan de achterkant van het systeem werd 56,1dBA gemeten.
Om de geluidsisolatie met een iets stillere koeler te meten, werd de OCZ Vendetta vervangen door Intels stock-koeler. Met de standaard Intel-koeler op zijn plaats produceerde het testsysteem 55,2dBA met het zijpaneel verwijderd, gemeten op twintig centimeter afstand van de processor. Op dezelfde afstand van de processorkoeler, maar met de zijkant van de behuizing gesloten, werd 50,3dBA gemeten. Aan de voorkant werd ditmaal 47,7dBA gemeten en aan de achterkant werd, op twintig centimeter afstand van de voeding, een geluidsdruk van 55,6dBA gemeten.
Warmteproductie
Een geluidsisolerende kast is bijzonder prettig in de huiskamer, maar de aanwezigheid van isolatiemateriaal mag er niet toe leiden dat de componenten hun warmte onvoldoende kwijt kunnen. Om na te gaan hoe de kast de temperatuur beïnvloedt, werden de temperaturen van de cpu, de gpu en de omgeving bemonsterd met SpeedFan 4.37. Hierbij werden de temperaturen van de onderdelen binnen de Sileo-behuizing gemeten en vergeleken met de temperaturen die het kastloze testsysteem rondom vertoonde. In beide opstellingen werden de temperaturen zowel onder belasting als onder idle gemeten.
| Idle-temperaturen |
| Sileo, cpu |
   52 |
| Zonder kast, cpu |
   42 |
| Sileo, gpu |
57 |
| Zonder kast, gpu |
44 |
| Sileo, omgeving |
47 |
| Zonder kast, omgeving |
33 |
Temperaturen in graden Celcius; lager is beter
| Load-temperaturen |
| Sileo, cpu |
60 |
| Zonder kast, cpu |
57 |
| Sileo, gpu |
58 |
| Zonder kast, gpu |
57 |
| Sileo, omgeving |
47 |
| Zonder kast, omgeving |
46 |
Temperaturen in graden Celcius; lager is beter
De temperatuurverschillen zijn onder idle-omstandigheden vrij uitgesproken: de temperatuur loopt in de Sileo-behuizing behoorlijk op vergeleken met die van een open opstelling. Onder load verdwijnen deze verschillen echter grotendeels en zijn de componenten binnen de kast slechts marginaal warmer dan daarbuiten.
Inbouw en gebruik

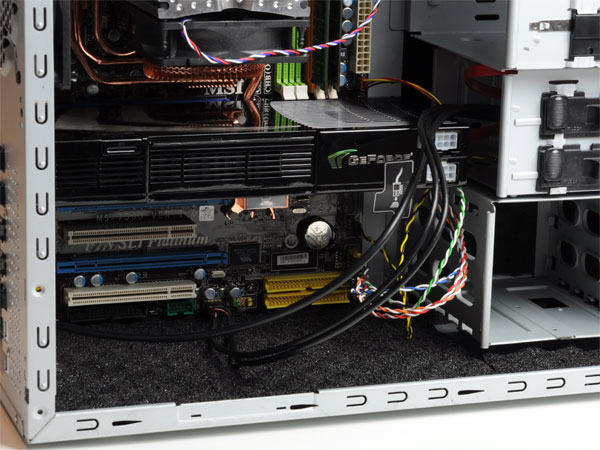

Het inbouwen van de hardware in de behuizing is relatief eenvoudig, al is de manoeuvreerruimte wat beperkt. Het moederbord moet eerst op de koperen staanders worden geplaatst. De moederbord-plaat heeft markeringen die de installatie vergemakkelijken. Voor een atx-, mini-atx en flex-atx-bord zijn de schroefgaten waarin de afstandsbussen moeten worden geplaatst, netjes aangegeven, maar de legenda voor markeringen voor het micro-atx-formaat valt weg onder de geluidsisolerende laag.
Het realiseren van de verschillende interne aansluitingen vormt geen probleem. Enigszins merkwaardig is dat de esata-kabel onnodig lang is: die hoeft slechts tot de eerst beschikbare sata-poort op het moederbord te reiken, die nooit ver weg is. De aansluiting voor de front-fan daarentegen is maar net lang genoeg; de kabels voor de front-i/o, -schakelaars en -leds hebben een standaardlengte.

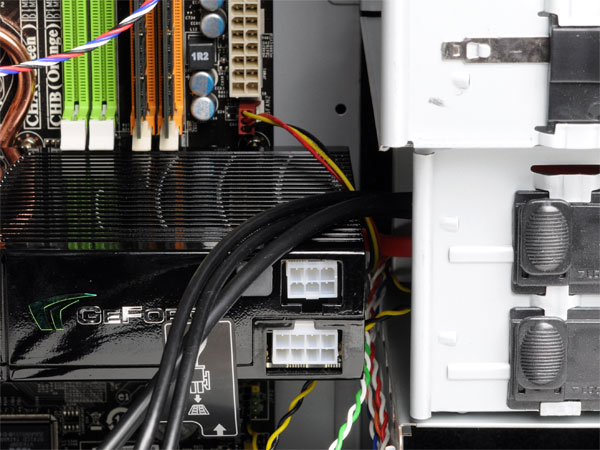

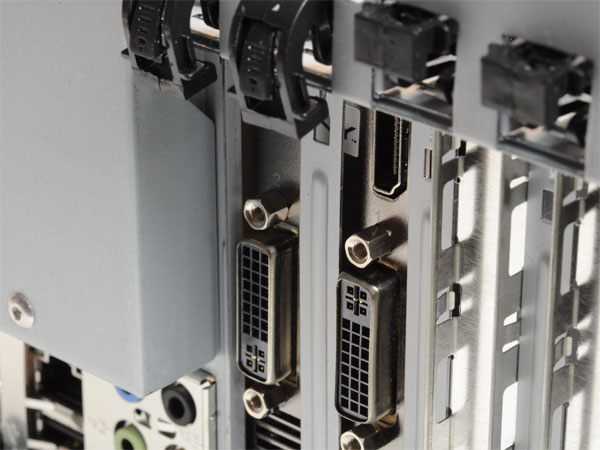

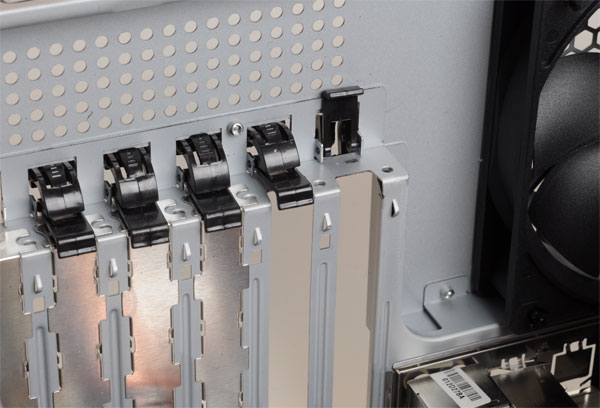

Het plaatsen van een enkelslots-videokaart is geen probleem in de Sileo. De retentiebracket houdt de kaart goed op zijn plaats, hoewel een extra schroef op zich geen kwaad kan. Het plaatsen van een kaart die twee slots in beslag neemt, vormt wel een probleem. De poorten aan de achterkant zijn voorzien van kleine steuntjes, die moeten helpen de kaarten op hun plaats te houden. Deze uitstulpingen voorkomen echter dat een aaneengesloten dubbele bracket goed kan worden geplaatst. Ook kan de beperkte ruimte in de kast problemen met grote insteekkaarten opleveren: lange kaarten zullen slechts ternauwernood passen. Een Geforce 9800X2 van PNY kan, als gevolg van zijn haaks geplaatste voedingsaansluitingen, nog net worden aangesloten, maar kaarten die de pci-e-voeding naar achter hebben gericht, zullen problemen opleveren. Bovendien geldt hier ook het eerdergenoemde probleem met de niet-passende dubbele bracket van deze kaarten.
:fill(black)/i/1232137641.jpeg?f=thumb)
:fill(black)/i/1232137600.jpeg?f=thumb)
:fill(black)/i/1232137564.jpeg?f=thumb)
:fill(black)/i/1232137529.jpeg?f=thumb)
:fill(black)/i/1232137494.jpeg?f=thumb)
:fill(black)/i/1232137452.jpeg?f=thumb)

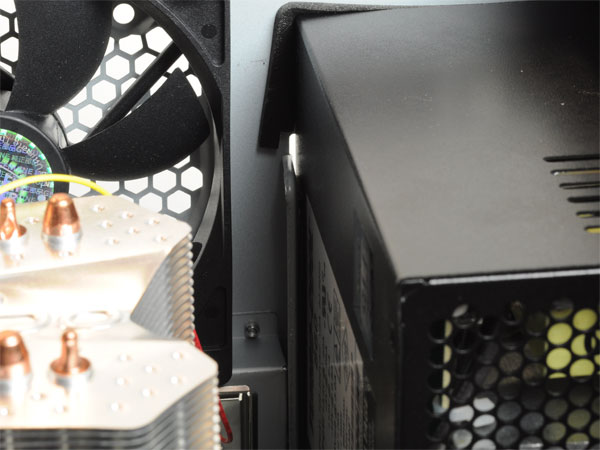

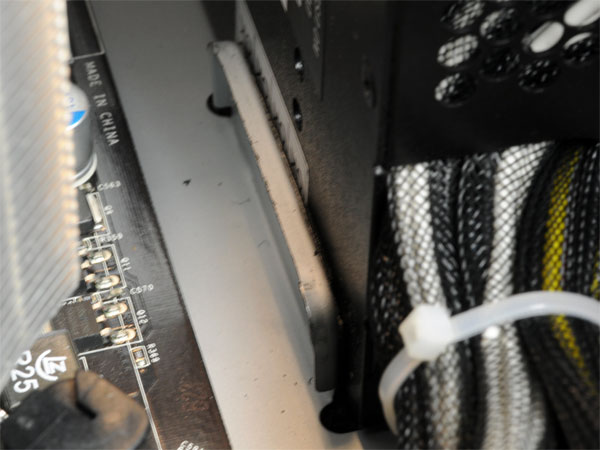

Het plaatsen van de voeding is, door de extra dikte die de isolerende laag met zich meebrengt, een inspannend klusje. Door het schuimrubber is er dermate weinig ruimte voor de voeding over, dat de metalen randen die de voeding op zijn plaats moeten houden, worden verbogen. Ook het uitlijnen van de schroefgaten wordt door het ruimtegebrek bemoeilijkt. Wellicht verdient het aanbeveling de isolatie ter hoogte van de voeding te verwijderen, al zou dat enigszins ten koste van de geluidsisolerende opzet van de behuizing gaan.
:fill(black)/i/1232137356.jpeg?f=thumb)
:fill(black)/i/1232137314.jpeg?f=thumb)
Het inbouwen van de overige componenten, met name de harde schijf en de dvd-brander, leverde geen problemen op. De quickrelease-houders doen hun werk prima: ze houden de optische drive en harde schijf goed op hun plaats.

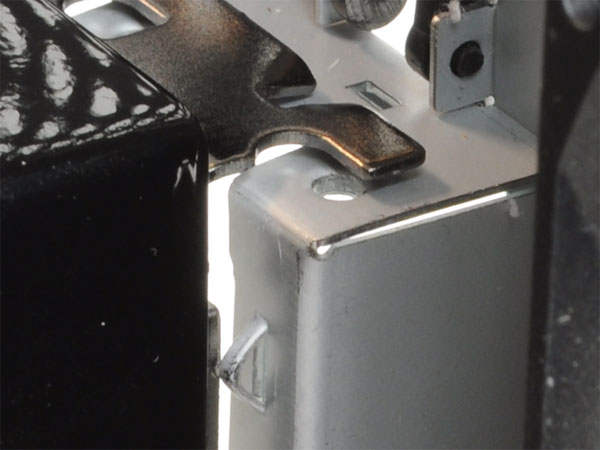

Ook de afwerking van de kast is netjes. Het is allemaal niet geweldig, maar ook niet afgeraffeld. De meeste scherpe randen zijn afgerond en het plaatstaal van de behuizing is vaak rondgebogen, om verwondingen tijdens het inbouwen van hardware te voorkomen. Wie goed zoekt zal zich nog steeds kunnen openhalen aan een scherp randje, maar over het algemeen heeft Cooler Master voor een aardige afwerking gezorgd.
Conclusie
De Sileo 500 is een op het oog een zeer aardig, maar eenvoudig kastje. Alle benodigde front-uitgangen zijn beschikbaar, zoals usb, audio en zelfs esata. De vormgeving is vrij sober en wie niet van zwart geborsteld aluminium houdt, moet naar een andere behuizing omzien.
De afwerking van de van twee 120mm-casefans voorziene kast, en met name de afronding van scherpe randen, is een sterk punt. Met de afwerking van de geluidsisolerende laag scoort de kast daarentegen wat minder: vooral onder de drivebay voor de harde schijven is het foam niet netjes aaneengesloten. Ook de niet al te doordachte manier waarop de voeding moet worden geplaatst, waarbij het schuimrubber in de weg zit, is een duidelijk minpunt. Het lijkt daardoor bijna of Cooler Master voor het ontwerp van de Sileo 500 een standaardkast van de plank haalde en daar wat geluidsbeperkende features aan toevoegde. Een van die features moet worden gevormd door de de bevestigingsrails voor harde schijven, maar die zijn enkel van een rubberen ring voorzien. De aanhechting van de stalen pinnen die in de schroefgaten van de harde schijf vallen, is in plastic gevat: een schokvrije rubberen ophanging ontbreekt.

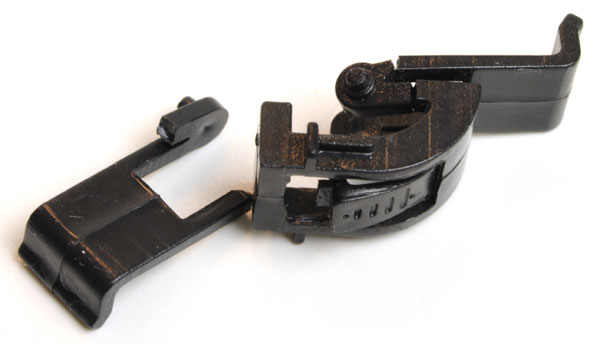

Een pluspunt verdient de behuizing op het vlak van inbouwgemak van drives en het gemak waarmee de plastic voorkant verwijderd kan worden, zonder dat kabels worden meegetrokken. De manier waarop brackets van uitbreidingskaarten, zoals videokaarten, worden vastgehouden is echter een groot minpunt. Niet alleen zijn de plastic klemmen zeer fragiel en breken ze gemakkelijk, ook het feit dat een tweeslots-kaart zonder modificaties niet netjes past, is te betreuren.
Voor wie een aardige kast voor niet al te veel geld zoekt, kan de Sileo 500 - die op dit moment Onbekend kost - het overwegen waard zijn. De geluidsisolerende kwaliteiten blijken echter niet tegen een aantal nadelen op te wegen. Het is prima mogelijk een standaardkast te nemen, deze zelf van een laagje schuim te voorzien, en daarmee vergelijkbare resultaten te boeken.
