Door , , 40 reacties
Bron: Command-tab

Wat doe je met een iPod die gevallen is en waarvan de harde schijf het niet meer doet? Juist, zoals elke tweaker schroef je hem uit elkaar om te kijken wat er nog vervangen en verbeterd kan worden. Zo ook ene Collin op Command-tab, een beginnende site met tips en trucs voor Apple-producten. Nadat zijn 40GB-schijf gesneuveld was door een val, besloot hij de iPod te openen om te kijken of er misschien een grotere 3,5"-schijf aangesloten kon worden. De schijf in de speler was van Toshiba en op de website van deze fabrikant was een document met daarin de pinlayout van de aansluiting te vinden. Deze leek erg veel op die van een normale PATA-schijf, dus besloot Collin een verloopstukje in elkaar te solderen.

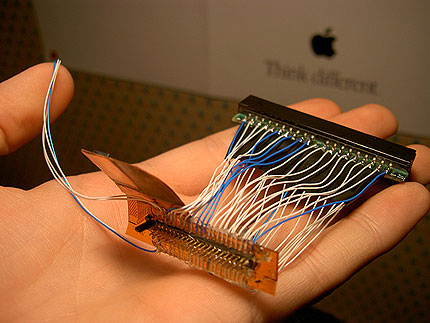

Verloopstuk van iPod naar PATA
Het verloopstukje van een 1,8" iPod-schijf naar een normale 3,5" PATA-schijf

Om het geheel te testen, was de indeling van de standaard iPod-schijf nodig. Op de website van ene Mike wordt precies uitgelegd welke partities op de schijf staan er waar ze voor dienen. De eerste partitie is de master boot record (MBR), de tweede wordt gebruikt om de firmware van de speler op te slaan en de laatste is voor de muziekbestanden. Na deze instellingen over te hebben genomen op een 6GB 3,5"-schijfje werkte het geheel als een zonnetje. Er was echter geen grotere schijf voor handen, dus er is niet geprobeerd of het ook werkt met bijvoorbeeld een 300GB-schijf. De uitvoerend tweaker zat ook in geldnood en heeft de onderdelen van de defecte iPod inmiddels verkocht, waardoor verdere tests voorlopig uitblijven. Wel heeft hij het PATA-verloopstukje nog, dus als er nog iemand interesse heeft kan dit voor een kleine vergoeding overgenomen worden.

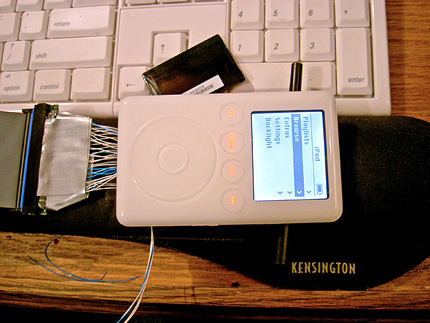

iPod met 3,5
Een gestarte iPod met externe 3,5"-schijf
Moderatie-faq Wijzig weergave

Reacties (40)

Wordt de stroom geleverd door een externe voeding of doet de ipod dat ?
Dat zal een externe voeding zijn
In tegenstelling wat RRRobert minder tactisch zegt eet een 3,5"disk zowel 5 als 12 volt een 2,5" en 1,8"diskjes hebben alleen een 5 v voeding nodig ( als ik me niet vergis ) En deze word door dezelfde connector als de data gevoed.
Dit in tegenstelling tot een 3,5"disk die voor data en voeding 2 verschillende connectoren gebruikt

Kortom hoogst waarschijnlijk hangt zijn 3,5" disk gewoon aan een externe voeding
Wat denk jij zelf? De gimmick is juist dat de iPod weer fully functionable is met een andere harddrive. Ok, je zal vervolgens nog creatief moeten zijn met duct-tape oid om het zaakje weer portable te krijgen, maar goed...
En een enorme accu om nog iets van batterijleven over te houden. Zo'n 3.5" HDD gebruikt meer stroom dan een 1.8".
Erg leuk allemaal, maar het "portable-gehalte" neemt zo wel af natuurlijk... :Y)
Als je wel geld hebt stop je er gewoon een nieuwe 1,8" in...
Ware het niet dat de drive los meer kost dan een nieuwe ipod.

@ SideSwipe_XP: 2.5'' is een laptopdrive en die zijn ook niet enorm klein ;)
Voor zover ik weet kan je die verloopjes ook gewoon in de winkel kopen....
Van 3,5" naar 2,5", het formaat dat in laptops en oude mp3-spelers gebruikt wordt, bestaan die inderdaad. Voor de kleinere 1,8"-schijfjes, die onder andere in de iPod gebruikt worden, schijnen deze een stuk lastiger te vinden te zijn.
Jah van 2.5" naar 3.5" verloop adapters zijn te krijgen.. Alleen heeft de Ipod disk waarschijnlijk een andere pinout ;)
Als je het plaatje bekijkt dan loopt alles toch redelijk 1:1.
Apple gebruikt hoogst waarschijnlijk standaard drives om zo snel van fabrikant te kunnen wisselen als dat economisch aantrekkelijker is. :)
Hmm, redelijk 1 op 1?
Hmm, ik heb dit een tijd geleden ook voor mijn iAudio M3L gedaan. Alleen dan net andersom dus met als doel om de 1.8" schijf gewoon in mijn pc te kunnen hangen (had door een foutje het een en ander vernaggeld). Heb voor de schijf een aansluiting van een oude CF-cardreader genomen en dit doorgelust naar een normale IDE-connector. De voeding van de schijf doormiddel van een oude voeding laten verzorgen en klaar. 8-)
Kom maar op met die plaatjes :)
Lol, hoe creatief kan je zijn :*). Had ie geen garantie meer van Apple zelf :? Anders was het zonde geweest. Maar goed, het is iig een echte tweaker (8>.
Er was echter geen grotere schijf voor handen, dus er is niet geprobeerd of het ook werkt met bijvoorbeeld een 300GB-schijf
Als je dit wilt proberen krijg je dan geen problemen met herkenning van de disk :? Een oude P2 kan ook geen 300GB disk herkennen omdat zijn bios dat niet snapt. Zou de Ipod dit ook hebben :?
BIOS is een x86 uitvinding, dat soort prut vind je echt niet terug in embedded systemen en 'echte' computers zoals sparcs, sgi's en macs.
Wat een omschrijving, ooit verkondigde Microsoft dat een 'echte" computer geen muis had :P

Wie ben jij nou om te zeggen dat ao een Mac wel een computer is, en die andere dingen maar wannabe dingen? :P
Ik denk dat het "echte" computer niet slaat op de vergelijking met x86, maar op de vergelijking met embedded systemen.

Volgens mij was het dus niet bedoeld als flame, wel een beetje ongelukkig geformuleerd. :)
Tsja, maar mijn UltraSparc 5 snapt een 120 Gb disk anders ook niet...
BIOS is een x86 uitvinding, dat soort prut vind je echt niet terug in embedded systemen en 'echte' computers zoals sparcs, sgi's en macs.
Nee daar noemen ze het firmware. Om een mac emulator op de pc te kunnen draaien is het zelfs nodig om de bios/firmware van een originele mac te kopieren.
Als je het laat vallen krijg je echt geen garantie meer hoor
Op de afbeelding zie je duidelijk dat het om een 3G iPod gaat, en daar kan de garantie dus wel degelijk reeds van verlopen zijn.

En het is geen microdrive die in die iPod zit, die microdrives zitten in de iPod mini
Als je hem zelf laat vallen, valt dat dan binnen de garantie? :?
Hij had ook gewoon een 1,8" => 3,5" IDE adapter kunnen kopen; kost een tientje bij de Stuut en Bruin (got one here...)
Heb dit zelf ook al is een keer gedaan voor de lol met een oude iPod en een 40GB Quantum schijf.
Niet echt nieuws dus :P
Met zo'n grote HD is ie nog goed bruikbaar in de auto, die 3.5" loopt op 12 volt meestal.

Als een schijf van >120gb mogelijk is kun je je complete muziek collectie erop kwijt.
Ik vind Rockbox, vervangende open-source firmware voor de Archos mp3-spelers en -recorders (en in de toekomst voor de IHP100 serie van iRiver) veel indrukwekkender dan dit broddelwerk. Er zijn ook gemodde Archos recorders met 8 MB ram i.p.v. de 2MB die Archos erin stopte. Over het ondersteunen van een 2e harde schijf of CF kaart wordt nog gediscussieerd.

http://rockbox.org

Ja, mod maar weg.
kan wellicht wel interessant zijn voor jou, en je bent overduidelijk blij met je Archos, maar dat doet niets af aan het feit dat iemand zelfstandig het e.e.a. heeft uitgezocht en het weer werkend heeft gekregen op een wijze die nog niet gedocumenteerd is, want behalve credit voor degenen die het allemaal uitgezocht hebben en de OS software hiervoor geschrteven hebben zijn de rest eigenlijk alleen maar trendvolgers die bij wijze van spreken alleen maar de installatieguide gevolgd hebben. Dat zo'n kabeltje niet echt lekker oogt kan ik me absoluut indenken maar om het als broddelwerk af te serveren is i.m.o. ook weer overdreven.
Laat ik wat duidelijker zijn dan. Rockbox is een groep programmeurs die zonder medewerking van Archos al die spelers hebben zitten reverse-engineer'en, en zonder copyright te schenden een nieuw, volledig op zichzelf staand en in het flash-rom gebakken operating system hebben ontwikkeld, en hier al een jaar of 4 mee bezig zijn. Dan denk je misschien: zal wel niet veel soeps zijn, ware het niet dat het een keer of tien zo snel en uitgebreid is als het prutswerk dat Archos bij de speler leverde.

Daar heb ik nog nooit een artikel over gezien op Tweakers.

Als je het hebt over doe-het-zelf jobs met MP3-spelers, dan spant Rockbox, samen met de betere zelfbouw-MP3-spelers, toch echt de kroon. Waar dit iPod HD-kabeltje nog niet van in de schaduw mag staan.

Ja, mod ook maar weg. Kritiek op wat nieuws is en wat niet.
Er worden op Ebay volop defecte Ipods aangeboden. Als je deze aansluit op een 3,5" voor in de auto dan heb je zeerzeker een goedkope oplossing voor je muziek in de auto. Ik werd namelijk gek in de auto van al die commerciŽle zender met die pro-britney spears dj's. Daarom heb ik een ipod gekocht, maar als dit eerder bestond had ik hier voor gekozen.

Het enige nadeel van een 3,5" is de schockbestendigheid.
Als je de schijf ophangt in rubber, dan scheelt het alweer een stuk, anders een 2.5 inch laptop schijf ? redelijk capaciteit en redelijk goed bestand tegen schokken :D
Klopt, zo'n 2,5" kan zeker meer hebben dan zo'n 3,5".
Zijn er al sites of mensen die een grotere hd geprobeerd hebben in zo'n defecte ipod ?
