Door , , 18 reacties
Bron: Anandtech, submitter: ac41964

Volgens Abit moet de BH7 worden wat de BH6 was voor de Celeron en Pentium II/III processors, een moederbord dat overklokken tot een feest maakt met een zacht prijsje. Evan Lieb van AnandTech heeft zijn hand weten te leggen op een BH7 en heeft een uitgebreide review geschreven over de zijn ervaringen met dit moederbord.

Het BH7 moederbord is voorzien van een Realtek 10/100Mbits netwerkchip, een Realtek AL650 AC'97 codec voor 5.1 geluid en een Marvell 88i8030 SerialATA bridge. Uiteraard is het moederbord uitgerust met het Soft Menu III BIOS wat bekend staat om zijn vele opties om over te klokken. Gewapend met dezelfde Mobile Pentium 4 als in hun vooruitblik op 800MHz FSB Pentium 4-performance bleek het mogelijk om stabiel te draaien met een FSB van 218MHz! Ondanks dat uit de benchmarks blijkt dat de BH7 zijn meerdere moet erkennen in de andere moederborden die als referentie zijn meegenomen, is de conclusie toch positief. Dit komt vooral door de vele overklokopties in het BIOS, de zachte prijs en de standaard uitrusting van het moederbord:

All in all the ABIT BH7 is the most overclocker-friendly desktop Pentium 4 motherboard we've ever come across, rivaling Epox, ASUS and Albatron motherboards of all chipsets and varieties. Overclocking most certainly isn't the BH7's only strength, as its combination of USB 2.0, Serial ATA, LAN, sound, and rear SPDIF ports among other onboard features makes it a steal considering it's currently selling for anywhere between $90-100 in the U.S. Combine the BH7's overclocking ability, features, and price with the best RMA and tech support combination we've seen in the U.S. and you have your perfect desktop motherboard.

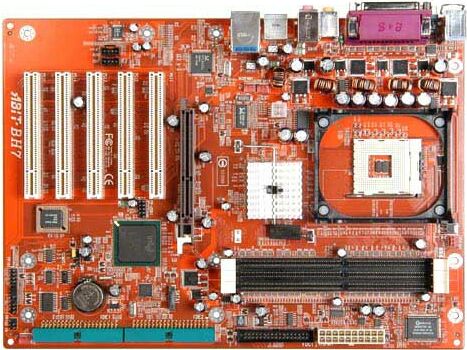

Abit BH7
Moderatie-faq Wijzig weergave

Reacties (18)

Leuk om te zien dat ze de traditie van de BH6 (een van de legendarische BX mobo's van ze- die je ook behoorlijk out-of-spec qua FSB kon draaien :) ) hoog gehouden hebben.

Over de kleur valt te twisten, maar ik heb in tijden geen mooie 'lege' ontwerp als dit gezien. Bovendien zijn ze gewoon slim bezig geweest met de IDE connectors (90 graden gedraaid) en een floppy connector die voor de afwisseling hoog op de mobo zit (itt helemaal onderop zover mogelijk weg van de drive zelf), en een ATX stekker die niet helemaal tegen de PSU geklemd zit.

Abit leek soms de weg een beetje kwijt de laatste tijd, maar dit is weer helemaal in de oude traditie (nu maar hopen dat ze __NIET__ ook de oude condensatoren gebruikt hebben :+ )
Inderdaad een behoorlijk "leeg" ontwerp !!! ziet er mooi uit !! Van mij hadden ze er ook wel S-ATA op kunnen proppen of een RAID-Controller }>
alleen dat van die ATX stekker ben ik niet met je eens, deze zit nu zo dat de kabel _OVER_ het geheugen loopt, het is zelfs te bedenken dat de kabel deels de airflow van de CPU-Koeling tegenhoudt !! Dat is dus weer niet gunstig !
Dit Abit mainboard is gebaseerd op het 845PE/ICH4 chipset van intel dat eigenlijk maar op 533FSB kan draaien maar door de fabrikant getweaked is. Niet erg, hiermee komen nagenoeg alle fabrikanten op de markt.

Echter is duidelijk in de test te zien dat de MSI 655 MAX in veel tests de winnaar is. En dat is vooral te danken aan de support voor dual channel DDR400 (waardoor hij ook vaak de E7205 met dual channel DDR266 achter zich laat). Met dit in het achterhoofd zal een mainboard met het 865PE chipset (800FSB + dual channel DDR400) of een met het 875P chipset (800FSB + dual channel DDR400 + PAT) veel sneller zijn in alle tests.
Bus Speeds up to 250MHz (in 1MHz increments)
Core Voltages Supported up to 1.95V (in 5% increments)
Leuk, maar tot hoe laag kunnen die settings eigenlijk?
Ik heb hier een ASUS P4S533 en die wil niet lager dan het standaard voltage van de cpu (1,5) en de standaard FSB (133MHz).
(waarom lager? onderklokken heeft veel voordelen qua koeling, geluid en stroomverbruik)

En is dat moederbord nou uitsluitend SATA of past daar ook ATA/100 op?
Leuk, maar tot hoe laag kunnen die settings eigenlijk?
Ik heb hier een ASUS P4S533 en die wil niet lager dan het standaard voltage van de cpu (1,5) en de standaard FSB (133MHz).
(waarom lager? onderklokken heeft veel voordelen qua koeling, geluid en stroomverbruik)
Deze Abit kan niet lager dan de default van de processor. Ik vraag me af welk i835PE moederbord dan wel kan. In de bios van die moederbord kan je percentueel het voltage omhoog doen, in porties van 5% van het default voltage met een maximum van 30%. Dit kan dus behoorlijk oplopen als je een van de snellere Pentium4 processoren in gebruik hebt.
En is dat moederbord nou uitsluitend SATA of past daar ook ATA/100 op?
De Abit BH7 heeft naast S-ATA150 ook nog twee (P)ATA aansluitingen voor je (oude) harde schijven. Zoals je op het plaatje hierboven kan zien, zie je twee groene connectors onderop het bord. Dat zijn de IDE connectors. Het enige verschil is dat deze "angled" zijn wat dus op een hoek is. Hierdoor kan je de kabels makkelijker wegwerken en nemen ze dus minder ruimte in beslag.
Gigabyte Bordjes kunnen lager.. alleen mijn PI4 2.66 Ghz kapt er (idle) al mee bij 1,1 volt...
En welke heb jij dan? Is wel effe zo leuk om te weten. :)
Nou het lijkt me niet dat daar alleen Sata harde schijven op kunnen, anders zou het bordje wel erg slecht verkopen ;). Met een converter kan er gewoon ATA 100/133 op.
Ja zo kun je ook gaan vragen waarom ze nou juist op deze geen ISA sloten meer zetten.. TE weinig vraag.. :7

[Dit was als reactie op Nitrox_infinity, verkeerd geklikt :+]
Leuke test, maar zonder dat ding over te klokken is ie overal het traagst of op een na traagst.
Die granite bay en sis655 chipies doen t dan toch stukken beter.
Weet iemand wat de max V-Core is van dit mobotje? Ik overweeg namelijk om deze dan aan te schaffen :?
Staat letterlijk in de review:

Core Voltages Supported up to 1.95V (in 5% increments)

Verder kan je de DRAM Voltages opkrikken tot 3.05V in stappen van 0.1V :)

DRAM Voltages Supported up to 3.05V (in 0.1V increments)

Oja, de links nog even:

http://www.anandtech.com/mb/showdoc.html?i=1808&p=2

Of bekijk de manual van het moederbord (link)
offtopic:
Boven aan de pagina staat: Bron: Anandtech

Als je daar op klikt kom je dus op de pagina uit waar jij nu naar toe linkt. Dit soort linkjes zijn voortaan dus niet nodig.
Ja... euhmmm

ik denk dat veel mensen dat niet weten dat je daar uberhaupt op kan klikken. Meestal staat de link ook in het verhaal. Toen ik die link aan het posten was stond die in iedergeval nog niet in het verhaal.

Gezwam om 2 regels tekst waar veel mensen wat aan hebben... dram dram dram
