Door , , 28 reacties
Bron: TBreak, submitter: Spice

Bij het testlab van TBreak is deze keer een Leadtek K7NCR18D Pro nForce2 moederbord aan de tand gevoeld en de bevindingen zijn in een review gegoten. De op de nForce2 chipset van nVidia gebaseerde plank is geschikt voor Socket A processors met een FSB tot 333MHz. Ook de nieuwste Athlons kun je dus in de socket klikken. Er kan maximaal 3GB aan DDR geheugen in de drie DIMM sloten geplaatst worden en er is een onboard AC3 encoder ingebakken om de user van zeskanaals Dolby Digital geluid te voorzien. Verder zijn er vier PCI sloten, een AGP gleuf en een ACR slotje te bespeuren en biedt de plank bovendien ondersteuning voor ATA/133.

Leadtek logo Na de korte intro gaat men nader in op de layout van de Leadtek K7NCR18D Pro en krijgt de plank op dit onderdeel zeven van de tien punten toegekend. TBreak prijst vooral de mogelijkheid om geheugenmodules te plaatsen zonder dat eerst de AGP kaart verwijderd hoeft te worden. Na het geven van 12 van de 15 punten op het gebied van features gaat men kijken naar de overklokmogelijkheden van het moederbord. Hier bereikte men met een Athlon 2700+ processors een snelheidswinst van 117MHz door de FSB van 166MHz naar 175MHz te duwen. Leadtek belooft dat het BIOS van de uiteindelijk versie van de plank (dit was een testmodel) nog betere overklokmogelijkheden zal bevatten.

Na het benchen van de plank met onder andere verschillende videokaarten erop geprikt, komt men tot de conclusie dat de plank weliswaar goed is, maar dat er nog veel meer in had gezeten. Wel wordt benadrukt dat de nForce 2 chipset momenteel de snelste oplossing is voor de AMD processors. Hierbij gaat het volgens TBreak in de benchmarks om meer dan decimale winst. Uiteindelijk behaalt de plank 84 van de 100 punten en komt het bord vooral op het gebied van performance goed uit de verf met 23 van de 25 punten op dat gebied.

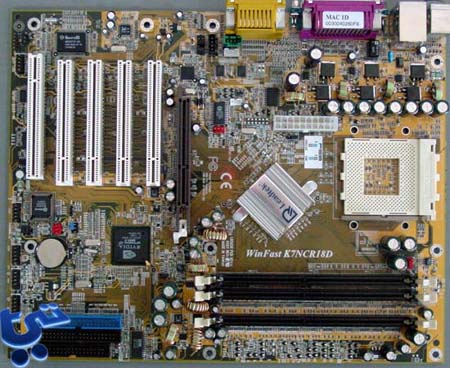

Leadtek K7NCR18D Pro nForce2 moederbord
Moderatie-faq Wijzig weergave

Reacties (28)

Wat me hiernij meteen opvalt is dat dit geen Full-size ATX-bord is, maar ook zeker geen micro-ATX. Eeen beetje heel vreemde maat die je zelden ziet. Dat er 'maar' 4 PCI-sloten omzitten vind ik dan nog niet zo vreemd, maar ik zou er als ontwerpen dan voor kiezen om het bord iets grote te maken (je hebt toch een ATX-kast nodig) en alle sloten wat naar beneden op te schuiven. Zo zit je videokaart verder van de overige warmtebronnen (CPU en geheugen) én kan je overal beter bij.
de figuur is zoals hierboven al vermeld door P5ycho wat misvormd.
kijk op http://www.tbreak.com/mira/imageview.php?image=858 voor de echte figuur
Mijn Photoshop had wat kuren en dus werden de verhoudingen bij het resizen niet behouden. Nu is alles weer zoals het dient te zijn en kloppen de proporties weer. Sorry voor de misschien ietwat misleidende actie :).
"Mijn Photoshop had wat kuren"

Microsoft Paint al geprobeerd ? :+
Hij is well 'full' ATX, het feit dat de AGP niet in de weg zit van de mem slots betekent dat hij 1 slot naar onderen geplaatst is (gelijk de reden dat ik WEL wil dat de AGP in de weg zit, dan kun je nl nog 6x PCI hebben), en de laatste PCI slot is vervangen door een ACR.

Eerlijk gezegd vind ik het ontwerp vrij brak- die ACR had boven de AGP gepast (ACR kaarten zijn nooit lang genoeg om bij de DIMMs in de weg te zitten), dan hadden er nog 5 PCI sloten onder gepast. Helaas ken ik maar 1 of 2 mobos met zo'n opstelling.
Als ze dat ACR slot nou direct onder het AGP slot hadden gezet, dan had je zonder een PCI slot te moeten inleveren een groter koelblok op je grafische kaart kunnen zetten.

* 786562 Dr.Z
Ik weet niet of je wel eens een ACR-slot in het echt hebt gezien, maar het ACR-slot is (fysiek) shared met het laatste PCI-slot. Dus dat kost je géén PCI-slot....
Mooie layout en goede resultaten van dit bord.

wat me wel opvalt is dat het linkse pci slot omgedraaid zit, wat is hier de bedoeling van??

Ook vind ik de powerconnector op een rare plaats zitten, maar ja, beter daar en snel/stabiel als ergens anders en traag!!

mooi netjes op een rijtje gezette diode's!!

zouden ze hem ook nog met raid uitbrengen??
of is dat teveel gevraagd (past het niet meer!!)

Toch nog even afwachten wat dit bord doet tegenover andere borden die eraan zitten te komen!!

* 786562 Hawks
"Verder zijn er vier PCI sloten, een AGP gleuf en een ACR slotje"

De 1e is dus een ACR slotje.. vandaar dat ie dus omgedraaid is. ;)
Mja, 'k vind het toch ook maar verwarrend, een 5V PCI slot ziet er namelijk PRECIES hetzelfde uit.. dus met het korte stukkie bovenaan. Alleen staat die dan nog wat hoger.
3.3V zul je beodelen :z

Die andere 4 zijn juist doodgewone 5V gevallen :7
mooi netjes op een rijtje gezette diode's!!
Dat zijn geen diodes, maar condensatoren. En ja ze staan idd mooi op een rij.
zouden ze hem ook nog met raid uitbrengen??
of is dat teveel gevraagd (past het niet meer!!)
100% zeker dat dit bord niet met RAID uitgebracht gaat worden. Je zou anders op de PCB de connectoren voor de RAID-chip en IDE-connectoren moeten zien zitten.
Ook raar dat er nog geen support voor SATA voorzien is! Daar dit toch niet zo lang meer gaat duren (hoop ik althanks ;)) eer de gewone ATA erdoor vervangen gaat worden, is dit IMHO toch wel een minpunt.
De meeste andere nieuwere moederborden komen toch met ondersteuning hiervoor!
Ja, dat ziet er heel vaag uit.
Maar als je het verhaal leest is de meeste linkse geen PCI maar een ACR slot. Toch typisch dat het echt sprekend op een omgedraaid PCI slot eruit ziet.
mooi netjes op een rijtje gezette diode's!!
Bedoel je soms de elco's? Ik zie eerlijk gezegd geen diodes! En die plek voor de voeding is niet zo heel gek, dichtbij de spanningsvoorziening, terwijl het de processor niet echt in de weg zit. Bij andere mobo's zie je veel gekkere dingen, connector aan de ene kant van het mobo, de voltagefabriek aan de andere kant, dat is pas drama!

Als je het review had gelezen, had je kunnen zien wat er allemaal op zit, en dat het ding in de hoek een ACR slot is. Ik vind hem ERG compleet met o.a. Dolby, ATA133, SPDIF, Netwerk, Firewire (add-on), etc. En dan ook nog OK uit de test komen met een goede chipset erin. Kortom: een mooi bord voor de upgrader. Zou die volgende maand bij de HCC dagen zijn?
Zit hier nu ook een onboard vga mogelijkheid op,
en is die samen met een agp kaart te gebruiken in dual uitvoering?a

<edit>
Bedankt beavis voor de duidelijke uitleg,
het is voor mij dus wachten voor een bord met de goede south bridges,
</edit>
Zit hier nu ook een onboard vga mogelijkheid op,
Ligt eraan welke north-bridge de fabrikant gebruikt, nVidia biedt namelijk de keuze uit twee north- en uit twee south bridges en het ligt er dus maar net aan wat de fabrikant gebruikt.

Leadtek gebruikt de SSP northbrigde en dat is de variant zonder onboard VGA, je zult dus geen VGA connector vinden op dit moederbord en je zult zelf dus een videokaart moeten plaatsen. Ze gebruiken gelukkig wel de southbridge met de meeste opties, namelijk de MCP-T. In het bronartikel staat overigens een duidelijke beschrijving van de verschillende chips.
en is die samen met een agp kaart te gebruiken in dual uitvoering?
Nee, het is of-of, het is namelijk zo dat de geintegreerde VGA meestal via AGP verbonden is en aangezien AGP (behalve 8x) geen ondersteuning biedt voor meer dan een videokaart is het onmogelijk om zowel de onboard als een externe AGP videokaart te gebruiken.

Met AGP 8x is het samen gebruiken wel mogelijk, maar of de fabrikanten dat ook daadwerkelijk gaan supporten is een andere vraag.

edit:

Dank je bobsnl, ik wist ff niet meer of de nForce2 nou wel of niet AGP 8x support had, het moet dus wel mogelijk zijn, mits je de juiste northbridge hebt.
Nee, het is of-of, het is namelijk zo dat de geintegreerde VGA meestal via AGP verbonden is en aangezien AGP (behalve 8x) geen ondersteuning biedt voor meer dan een videokaart is het onmogelijk om zowel de onboard als een externe AGP videokaart te gebruiken.
Houd je er wel rekening mee dat het hier om een nForce2-moederbord gaat en die dus AGP 8X ondersteunt...... Hiermee zou het mogelijk moeten zijn om zowel de onboard als de externe videokaart te supporten, als ik nVidia moet geloven tenminste.
Wel wordt benadrukt dat de nForce 2 chipset momenteel de snelste oplossing is voor de AMD processors. Hierbij gaat het volgens TBreak in de benchmarks om meer dan decimale winst.
Dat noemen we geen winst, maar marginale afwijkingen die een test kan hebben.
Als het bij elke benchmark zo is is het wel degelijk winst. Als het van 5 keer testen 2 keer trager is en 3 keer sneller dan zijn het afwijkingen.
* 786562 P5ycho
Ik snap nooit dat de aansluiting voor de voeding nog steeds op onlogische plaatsen terecht komt. In een normale ATX tower zal de voedingskabel dus altijd om de cpu koeler moeten. Niet handig...
idd,vraag me af of je daar een alpha 8045 koelblok kunt plaatsen...
Zo te zien past een alpha 8045 er wel op. Het zou mijns inziens ook wel vrij onnozel zijn om, zoals Leadtek zegt, wel veel overklokopties aan te bieden maar geen ruimte voor goede koeling :)
Ja dat is bij veel moederborden een probleem, die layout.
Ook het socket vindt ik vaak te hoog zitten voor een midikast, de een koelblok met de ribben verticaal heeft daar nogal weerstand van, en ook eventueel de voeding als er een inlaat boven de proc zit.
Bij dit bord is dit nogal problematisch, die voedingskabel daar, kun je alleen gebruiken i.c.m. een max tower.
Maar de gedachte om een topbord te maken is natuurlijk prima.
nee de intergrated gpu gaat ook via de agp lijn en kan niet dual setup draaien met een andere agp kaart wel met een andere pci
Maar het is juist het voordeel van AGP 8 dat je dat dus wel kan ....
