Door , , 21 reacties
Bron: AnandTech, submitter: Sten Vollebregt

Bij AnandTech is een review verschenen over het Tyan Tiger i7500 dual Xeon moederbord. Bijzonder aan dit moederbord is dat het plaats kan nemen in een standaard ATX-kast, in tegenstelling tot andere E7500 moederborden is er geen E-ATX kast nodig en ook geen speciale voeding. Het moederbord is uitgerust met vier DIMM-gleuven, twee 64-bit PCI-X sloten en een 32-bit PCI slot. Een AGP-gleuf ontbreekt jammer genoeg aangezien de E7500 chipset dit niet ondersteund. Dit maakt het toepassingsgebied van het moederbord direct een stuk kleiner, workstations waar grafisch werk op verricht wordt kunnen beter gebaseerd worden op een andere plank.

Het moederbord is geschikter om te gebruiken als server plank. Het kleine formaat, onboard video en de aanwezigheid van 100Mbit en 1Gbit ethernet zijn pluspunten. Alleen het ontbreken van onboard SCSI wordt genoemd als nadeel. De reviewer is positief over het moederbord, maar is van mening dat het pas echt interessant wordt als de Granite Bay chipset wordt gebruikt. Deze heeft namelijk ondersteuning voor AGP 8X waardoor het ook erg geschikt is voor de workstation markt:

As an E7500 motherboard, the Tiger i7500 does not disappoint. Just like most other Tyan motherboards, the solution is stable and clearly tailored for the chipset's applications (in this case, the enterprise market).

The big selling point of the Tiger i7500 is its ATX form factor and ability to run off of a standard ATX power supply, which would make the motherboard an excellent choice for the workstation market. Since Intel won't validate the Pentium 4 for use in multiprocessor systems, a dual Xeon setup using the Tiger i7500 would be the best price/performance ratio out of any Intel solution for the workstation market. Unfortunately, the lack of AGP support in the E7500 chipset will limit the success of the Tiger i7500 in this market. In essence, what we're seeing with this board is a preview of what Tyan will be able to deliver with the forthcoming Granite Bay chipset (basically E7500 + AGP 8X support) for the workstation guys. A sub- $300 Granite Bay based board, relatively similar to the Tiger i7500 would be the perfect affordable Xeon platform.

[...] All in all the Tiger i7500 is another solid production from Tyan, although its use will obviously be very niche oriented. If you find yourself in a niche that would best be filled by an ATX form factor E7500, not only is the Tiger i7500 a good choice but it's the only choice.

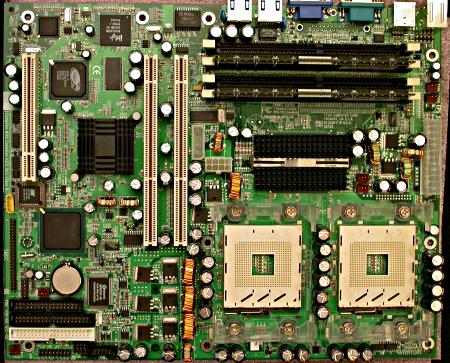

Tyan Tiger i7500 dual Xeon moederbord
Moderatie-faq Wijzig weergave

Reacties (21)

Zitten de CPU koelers niet in de weg als je een CD-ROM in je ATX kast doet ? :)
Nee natuurlijk niet. Je moet ook geen mini ATX kast kopen voor zon schitterd moederboardje :*)
Zo'n bord doe je niet in een standaard ATX-kast.
Bijzonder aan dit moederbord is dat het plaats kan nemen in een standaard ATX-kast..
Daar is dit bordje dus juist wel voor gemaakt :)
Het zou er ook in kunnen passen ja. Maar het is er niet speciaal voor gemaakt.
Volgens mij pas het btw wel degelijk, want de achterkant van je cd-rom (dvd, brand) drives komt niet tot het mobo in een ATX kast. (Hoewel ik dat mis kan hebben) Anders zou je ook nooit normaal je mem kunnen vervangen/bijprikken oid.
bij borden van dit formaat kom je weldegelijk in de problemen met standaart midi ATX kasten... maar full towers en wat diepere midid towers kunne hier prima mee omgaan
hmmm.... wel een opvallende layout...

Zou het niet nuttiger zijn om de geheugenbanken en processor sockets om te wisselen zodat de casefans meteen de warme lucht van de procs weg kunnen halen?
Of heeft men ze zo geplaatst dat aangezogen lucht aan de voorkant eerst de procs koelt, en daarna pas naar de rest van de kast gaat?

Daarnaast vindt ik het erg jammer dat er maar zo weinig slots beschikbaar zijn, beperkt je wel redelijk in je uitbreidings mogelijkheden
(1*PCI-X voor IDE of SCSI controller, 1*Firewire en je zit al vol) Ik had er liever nog een stuk of 2 extra standaard PCI slots bij gezien....
Wat moet je met firewire in een server dan?
Er kan in die PCI(-X) slot nog mooi een scsi kaart, en verder zou ik niet weten wat je nog meer in je server zou willen.
Wat moet je met firewire in een server dan?
tja... zij zeggen: "which would make the motherboard an excellent choice for the workstation market."........
Maar firewire kan geloof ik ook als netwerkaansluiting gebruikt worden, 400 MBit was het toch? Leuk als extraatje toch? Of voor videobewerking op de server
|:(
Over dat FireWire..

Ik vindt dat inderdaat een geweldig idee voor een colocatie om connecties tussen de server onderling te maken.. Als je 2 colobakken boven elkaar verbind met zo een firewire kabel dan heb je een 400 MBit link tussen die bak zonder dat je over de switch hoeft te gaan als je gee Gbit aansluiting heb
Waaromeen IDE controller extra op zetten zit er toch al.

En verder heb je geen PCI-X meer extra nodig voor GBit ethernet.

Dus wat zou je er willen stoppen
Misschien een SCSI controller, deze doe
je in een PCI rizer en je hebt een mooie serverplank voor in een 2 of 4U hoog 19" rack.
Denk ook dat daar dit plankje voor bedoeld is en niet om in een huis/Pc kamer neer tezetten voor een beetje games/office applicaties dus er hoeft ook geen geluid in en dergelijke.
Hmm... wat doet die heatsink naast die PCI-X sloten :? een gekoelde southbridge? lijkt me heel vaag, en die chip linksonder daarvan lijkt me meer op de southbridge..
Maar wat is het dan :?
Hmm... wat doet die heatsink naast die PCI-X sloten een gekoelde southbridge? lijkt me heel vaag, en die chip linksonder daarvan lijkt me meer op de southbridge..
Maar wat is het dan :?
De heatsink naast de 64-bit PCI-X sloten koelt de the P64H2 PCI-X bridge. fotootje. Zoals je misschien al geraden hebt, zorgt deze chipset voor de twee 64-bit PCI-X sloten op het moederbord :)

Dan is er nog de Rage XL die zich naast de P64H2 PCI-X bridge, en ook tussen de PCI sloten bevind :)

Intel's Gigabit Ethernet controller bevind zich helemaal bovenin het plaatje. De E7500 MCH chip is die met die grote heatsink met een beugel erover.
Misschien een losse PCI-X chip of de Gigabit netwerkcontroler. Iets in die trend, onboard VGA zou ook kunnen natuurlijk.
dus je moet een pci slot op offeren voor video..?! lijkt me neit echt handig voor een rackserver --> geen ruimte en met een dual xeon valt het te verwachten dat je er ook een scsi raid in stopt dus zo raar vind ik het niet dat er geen onboard scsi is...
VGA zit onboard, en waarom wil je een Geforce 9 Deluxe 1024 mb met tvout in een rackserver...?

Juist. En verder, een onboard SCSI-raid controller met alle luxe snufjes zoals we die van adaptec kennen zou deze plank onbetaalbaar maken. Wie een SCSI RAID kaart wil koopt die zelf wel, naar eigen smaak. (Ik heb het liefst aarbeien).
Als het moederbord een standaard ATX voeding gebruikt vraag ik me af wat de extra voedingsaansluitingen doen aan de rechterkant van de rechter PCI-X slot :?

De ene is een "normale" HD voedings aansluiting, maar de andere...
The ATX form factor of the Tiger i7500 leads us to one of the major selling points of the motherboard - full compatibility with standard Pentium 4 compliant ATX power supplies. Although the motherboard has a set of EPS12V power connectors on it (the EPS spec is used on most newer enterprise class Intel designs), you can also use a standard ATX power supply with the motherboard. The primary EPS power connector is a 24-pin block, while the ATX connector only uses 20 of those pins; the solution is to simply use the rightmost 20 pins of the block as a regular ATX connector and leave the remaining 4 unpopulated. The same goes for the 8-pin EPS12V connector, you only have to use the rightmost 4 pins as a regular ATX12V connector and leave the rest as is.
Die 2e aansluiting is waarsch voor een 2e voeding... omdat het een serverplankje is...

Maar zou niet een bord zijn die ik zou aanschaffen.... als ik een server moest bouwen
Als dat MB met Granite Bay chipset uitkomt voor onde de 300 dollar, dan ben ik wel zeer geinteresseerd, dat zou eindeljik weer een betaalbaar dual-processorbord worden. Okee, er moeten wel Xeon-CPU's in, maar als je niet voor de snelste chip met de meeste cache gaat zijn ze redelijk betaalbaar (op dit moment is de Xeon 2,4 Ghz met 512KB cache 339 euro per stuk volgens de Pricewatch).
Zou dat bord de opvolger kunnen worden voor m'n bejaarde BP6?
das een maf bordje, recht toe recht aan
