Taiwanese fabrikant maakt chip voor DisplayPort 2.0-naar-HDMI 2.1-adapters

Parade Technologies heeft twee converterchips aangekondigd die gebruikt kunnen worden om een DisplayPort 2.0-signaal om te zetten naar HDMI 2.1. Ook hoge refreshrates en Variable Refresh Rate worden daarbij ondersteund.

Parade Technologies is begonnen met het leveren van samples van de converterchips. Fabrikanten kunnen die bijvoorbeeld implementeren in een dongle om een DisplayPort 2.0-signaal om te zetten naar een HDMI 2.1-signaal. De Taiwanese fabrikant prijst de converterchips ook aan voor moederborden en dockingstations.

Momenteel zijn er nog geen videokaarten met DisplayPort 2.0-uitgangen, maar als dergelijke kaarten in de toekomst verschijnen, kan een dergelijke adapter uitkomst bieden om ze aan te sluiten op HDMI 2.1-televisies. Recente videokaarten van AMD en Nvidia zijn overigens al voorzien van HDMI 2.1-poorten.

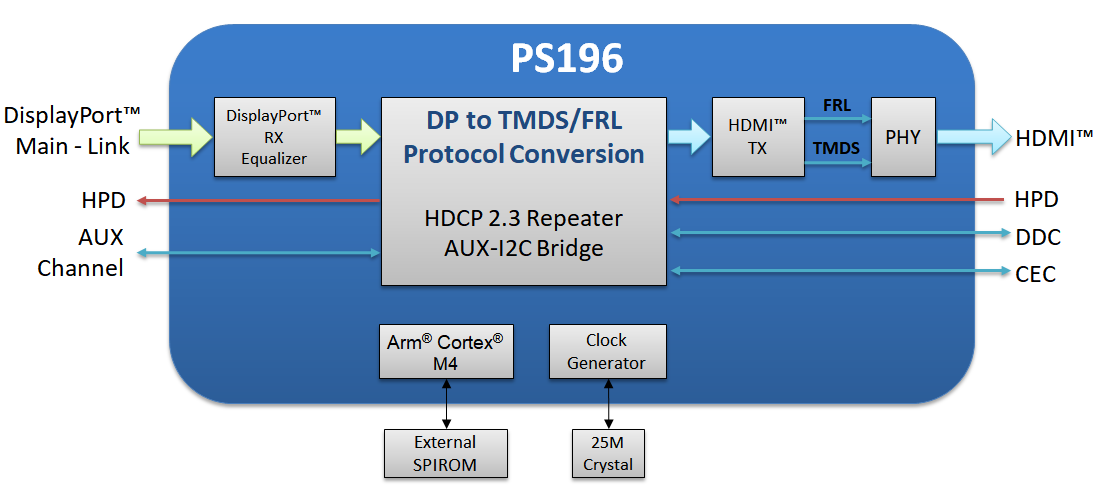

De PS195- en PS196-converterchips zijn volgens Parade Technologies volledig compatibel met de DisplayPort 2.0- en HDMI 2.1-specificaties. Zo kan bijvoorbeeld Adaptive-Sync van DisplayPort omgezet worden naar VRR van de HDMI 2.1-specificatie. Ook is er ondersteuning voor 8k-resoluties, hoge refreshrates en features als Display Stream Compression. De converterchips hebben afmetingen van 7x8mm en bevatten een Arm Cortex-M4 processor.

Wanneer er producten uitkomen die de converterchips gebruiken, is nog niet bekend. De PS195 en PS196 zijn de opvolgers van de PS185 en PS186 voor het converteren van DisplayPort 1.4 naar HDMI 2.0. De nieuwe chips ondersteunen ook de oudere DisplayPort- en HDMI-versies.

Chip voor DisplayPort 2.0-naar-HDMI 2.1-adapter

Door Julian Huijbregts

Nieuwsredacteur

09-08-2021 • 10:26

17

Reacties (17)

Sorteer op:

Weergave:

Ik merkte laatst dat het omzetten van displayport naar HDMI nog niet altijd even goed gaat. Ik heb een Dell laptop met displayport over USB C met een dongle die een HDMI uitgang heeft. Nu viel mij op dat ik het display niet op zijn volledige resolutie kan draaien middels HDMI maar wel als een USB C -> displayport kabel gebruik. Ik ben benieuwd of dit met de aangekondigde chip ook nog een compatibiliteits probleem kan zijn in de toekomst. Misschien lag het bij mij ook wel gewoon aan de goedkope dongle die Dell standaard meelevert (hij ziet er goedkoop uit).

Mooiste is natuurlijk altijd als je het display gewoon aan kan sluiten met een kabel zonder convertors.
Klinkt herkenbaar. Wanneer ik in mijn Macbook Pro een USB C-dock van ANKER prik en dan met een HDMI kabel aan een scherm hang, krijg ik alleen 4K op 30hz. Wanneer ik een USB-C naar DisplayPort-kabel gebruik kan ik het scherm op 4K 60hz gebruiken. Dit terwijl de dongle wel 4K@60hz over HDMI zou moeten ondersteunen.
Het probleem is dat "USB C" dongles zoveel variatie heeft dat het lastig is om duidelijk te krijgen welke werkt en welke niet.

USB-C poorten in niet-Thunderbolt modus heeft zover ik weet 2 kanalen + USB 2.0. De 2 kanalen kan je gebruiken voor data OF video. Een dock zal daarom vaak 1 kanaal gebruiken voor data en 1 voor video. Echter, met 1 video kanaal kan een dock maximaal 4K30Hz doorgeven. Een USB-C dock (die geen thunderbolt gebruikt) met USB 3.0 poorten en 4K60Hz bestaat niet(*).

Wil je 4K60Hz, dan moet je een dedicated dongle gebruiken (dat is, 1 USB-C poort naar 1 Displayport poort, met optionele USB 2.0 poorten), OF thunderbolt 3.

Thunderbolt docks zijn een klasse apart. Over Thunderbolt kan je prima meerdere 4K60Hz schermen doorvoeren, en dan heb je nog steeds ruimte voor ethernet, audio en USB 3.0 poorten. Nadeel van deze thunderbolt docks is dat ze duur zijn: Prijzen van ~300 euro zijn gebruikelijk.

Fabrikanten liegen en misleiden over het algemeen alles bij elkaar en het is daarom erg lastig om uit te zoeken welke dock een echte thunderbolt docks zijn. De dock die ik zelf gebruik is die van Elgato: https://www.elgato.com/en/dock/thunderbolt-3 en die kan alles over 1 draadje, incl 85 watt laden met de bijgeleverde lader (dus je laptop lader kan je in je tas laten)

Ik heb hierbij 1 4K scherm in de displayport aansluiting, en nog een 4K scherm via een thunderbolt 3 <> HDMI 2.0 dongle in de thunderbolt poort. Merk op dat het dock 2 thunderbolt 3 poorten heeft, maar 1 ervan wordt gebruikt als input, waardoor je dus maar 1 kan gebruiken als output.

(*) Dan is er nog een laatste klasse docks die werken over USB zonder thunderbolt, en alsnog meerdere 4K60Hz schermen ondersteunen. Deze docks zijn vaak goedkoper en lijken prima te werken in Windows, maar niet op MacOS zonder drivers. Dit zijn zogenaamde Displaylink docks, wat video-over-data gebruikt. D.m.v. video-compressie wordt het video signaal omgezet in data, gepompt over USB, en in de dock weer teruggezet in video. Dit werkt natuurlijk prima, met als kanttekening dat dit allerlei software vereist dat moet draaien op de achtergrond en mogelijk gepaard gaat met visuele glitches, compressie, vertraging en/of hoger cpu gebruik. Prima voor je kantoor PC, maar verre van ideaal. De laatste keer dat ik dit probeerde op mijn macbook werkte de software niet lekker, kon ik geen dpi scaling gebruiken (alleen niet-geschaalde resoluties) en belastte het de CPU meer dan ik acceptabel vond.

[Reactie gewijzigd door Gamebuster op 22 juli 2024 14:06]

Ligt dat niet aan het 'eco-systeem' van de Apple hardware (no flame intended)? Ik kocht vorig jaar een gebruikte 2K monitor van iemand die deze ook maar niet goed werkend kreeg, gekoppeld aan z'n MacBook. Thuis aan de eigen Windows laptop met FHD scherm: nul problemen.
Dit had ik ook, maar moest een setting in mijn beeldscherm (een LG 4k) aanpassen zodat de 4k 60Hz mode herkend werd. Sindsdien werken de ANKER zonder problemen op 60Hz:
On my LG Ultra HD I got a menu message that said "To view the 4K@60Hz ... via connected devices go to [Picture]>[Picture Adjust]>[HDMI ULTRA HD Deep Color] and change the settings into On." I tried 3 different cables before discovering this!
(via stackexchange)
Dank je wel voor de tip! Ik maak inmiddels gebruik van een Thunderbolt 3 dock met DisplayPort, maar ik ga dit uitproberen de volgende keer met het Anker dock.
USB c is een beetje ontransparant op die manier. Want HDMI kan ook over HDMI alternate mode lopen ipv display Port alternate mode en dan converten naar HDMI. Het kan ook nog over thunderbolt alternate mode gaan. En dit hangt ook af van de HDMI dongle. Want die doen dit ook op verschillende manieren.
Check even of je adapter ook Displayport Altmode heeft. HDMI heeft dit nodig voor juiste werking over USBC.

[Reactie gewijzigd door Botmeister op 22 juli 2024 14:06]

nvm ik ben blind :+

[Reactie gewijzigd door jaenster op 22 juli 2024 14:06]

Heb je 1 of 2 schermen?
Soms is de bandbreette namelijk niet genoeg over USB-C. Ik heb een Dell Dock en daar 2x 26" schermen aan, ze kunnen niet beide op de hoogste resolutie omdat dat niet over de USB-C past kwa bitrate.
Het gaat om één scherm. Of met het laptop scherm zelf meegeteld twee.
Ik heb destijds 2 dockingstations gekocht omdat laptop poorten geen 2560x1440(60hz?) aan konden.
Maar als je hem dokte dan werkte dat wel. Dus toen twee dockingstations gekocht. 1 voor thuis en 1 voor op het werk. Misschien optie? A;hoewel al die nieuwelaptops dat met usbc aan de zijkant doen en niet meer zoals vroeger met een enorm 'headerpin'
Ik vraag me af of deze adapter gevoed zou kunnen worden vanuit de DisplayPort poort. De DP standaard schrijft namelijk voor dat een poort 3,3V 500mA moet kunnen leveren (ongeveer 1,5W dus) en misschien is dat wel genoeg om zo'n chip van stroom te voorzien? Anders heb je toch weer een apart USB kabeltje nodig om de converter van stroom te voorzien.

De productpagina zegt het niet expliciet:
Adhering to Parade’s design legacy, PS196 has the best power performance available on the market. The very low power consumption extends the battery life of portable device when operating in standby and low power mode.
Maar blijkbaar wordt er wel 3,3V als input verwacht dus dat klinkt goed want als het USB gevoed zou zijn dan zou ik 5V als input verwachten.
95V Core, 1.2V I/O, and 3.3V I/O power supply

[Reactie gewijzigd door Admiral Freebee op 22 juli 2024 14:06]

Ik vraag me af of deze adapter gevoed zou kunnen worden vanuit de DisplayPort poort. De DP standaard schrijft namelijk voor dat een poort 3,3V 500mA moet kunnen leveren (ongeveer 1,5W dus) en misschien is dat wel genoeg om zo'n chip van stroom te voorzien?
Andersom zal de HDMI aansluiting mogelijk ook wat stroom leveren. En 1,5 watt zou voldoende moeten zijn voor een chip met een enkele functie.

[Reactie gewijzigd door The Zep Man op 22 juli 2024 14:06]

Een standaard HDMI poort kan slechts 50mA bij 5V (0,25W) leveren en het lijkt mij praktisch onhandig om de stroomvoorziening van twee apparaten te laten komen.
Als ze nou een maniertje vonden om VRR toe te voegen op mijn HDMI 2.0 op mn tv :)
Kan dit ook evt gebruikt worden voor beeldschermen met display port naar een nextgen console?

Het zou wel meteen het aanbod vergroten gezien op dit moment schermen met hdmi 2.1 gewoon aan de prijzige kant zijn.
