Door , , 28 reacties
Bron: Overclockers' Workbench

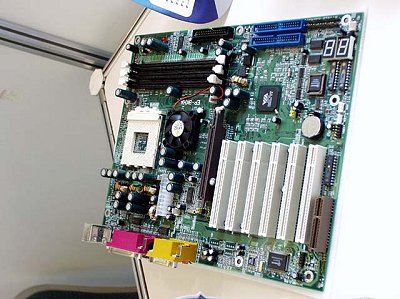

Overclockers' Workbench heeft de specificaties gepost van het nieuwe Epox EP-8KHA Socket A moederplankje met VIA KT266 chipset. De 8KHA heeft een layout met 6 PCI slots, 3 184-pins DDR DIMM slots en één gedeeld LMR slotje. Overklokkers zien hun wensen vervuld worden dankzij de aanwezigheid van Vcore, Vi/o en busspeed settings in de BIOS setup van de 8KHA. Verder is het bord voorzien van de bij Epox mobo's inmiddels gebruikelijke P80P POST debugging LED. Epox heeft in tegenstrijd met de huidige trend om IDE RAID controllertjes te plakken op alles dat groen of geel ziet, besloten om de plank niet te voorzien van een onboard IDE RAID chip. Er is hiervoor ook geen ruimte op de PCB gereserveerd, dus er bestaat geen hoop op een RAID versie van de 8KHA:

Processor
- AMD Athlon TM, Duron TM Processors, Socket A, operating at 600MHz-1.1GHz

Epox 8KHA (klein)Chipset
- VIA KT266 AGPset (VT8366 + VT8233 )

DRAM module
- 184pin DDR DIMM x 3 for PC266 Memory
- DRAM Size: 64MB to 2GB

Expansion Slot
- PCI x 6, AGP4X and LMR slot x 1(shared)

Onboard I/O
- Winbond 83697HF LPC I/O integrated with K/B, mouse, FDD, Parallel and Serial, Fast IR and Power-ON controllers
- Fast Ethernet(10/100), HSP Modem Controllers

Onboard PCI / IDE
- PCI Bus IDE Port with PIO / Ultra DMA-100 x 2 (Up to 4 Devices)

I/O Connector
- PS/2 Mouse and PS/2 style Keyboard
- COM1, COM2, Printer, Audio-in/out, MIC & Game Port connectors

USB
- USB connector x 6 (4 for Opt.) BIOS
- Award Plug & Play BIOS

Built-in AC97 Digital Audio (by VIA VT8233)
- Dual full-duplex Direct Sound channels
- H/W Sound Blaster Pro for DOS legacy compatibility
- FM synthesis for legacy compatibility
- Supports game and MIDI port

Extended Function
- Supports Hardware Monitoring Function by VT8233
- Supports exclusive KBPO (KeyBoard Power On)
- Supports CPU Vcore/VIO(3.3V) setting via BIOS
- Supports CPU Clock settings via BIOS
- Supports STR(Suspend To RAM) power saving Function
- Supports Wake-On-LAN Function
- P80P Debug(POST) Card onboard design with LED display

Form Factor
- 305mm x 245mm ATX Size

Moderatie-faq Wijzig weergave

Reacties (28)

Die voedings connector zit weer op een prachtige plaats, not |:(.
Zo te zien heeft de plaatsing van de voedingsconnector een technische reden. Ik heb liever een plank met de connector op een onhandig maar logische positie dan een plank met een handig gepositioneerde connector die daardoor minder stabiel is.
Ja die voedings connector zit heel dicht bij de voedings regeling en de CPU en ook de AGP

Hierdoor zijn de power traces kort wat de voedingsspanningen stabieler maakt vooral bij hoge amperages moet het zo kort mogelijk
Processor
- AMD Athlon TM, Duron TM Processors, Socket A, operating at 600MHz-1.1GHz

Dat zal toch wel niet kloppen ????? Maar tot 1.1 GHZ ?? :'( Mijn 8KTA3 gaat al hoger :?.
Jammer, je was mij al voor.

In de rest van het artikel staat ook niets over de maximum kloksnelheid die deze plank kan hebben. Als dit echt een bord is voor overklokkers dan moet ie toch verder kunnen dan 1,1Ghz lijkt mij want anders is dit bord snel passé.

me/ hoopt dat hij het mis heeft wat dit betreft.
Als je kijkt naar bv. het gemiddelde BX bordje van een paar jaar terug dan zal er in de handleiding ook staan dat de snelste processor ergens rond de 600 of 800 Mhz is. Terwijl die bordjes geen moeite hebben met 1Ghz of hoger.
Het is gewoon met welke processoren het bordje getest en gevalideerd is, als ze dadelijk de snellere Athlons erin doen (en die werken waarschijnlijk gewoon) dan komt er een Bios update zodat die ook officieel ondersteund worden.
Meeste BX-bordjes ondersteunen een maximale multiplier van 8x. Aangezien de BX-borden op 66 of 100 MHz FSB kunnen draaien is dit dus inderdaad maximaal 800 MHz. En ja, ik weet dat veel BX-borden ook wel op 133 MHz kunnen draaien, maar die mag je niet meetellen aangezien dit buiten de specs van de chipset om is!!!
Duh... zou lekker zijn als de BX maar max. multiplier 8 had.. je zou maar een Celly 700 ofzo kopen. Zo'n dingetje heeft maar liefst een multiplier van 10.5 nodig.
Mijn (helaas verkochte) Abit BF6 had daar geen moeite mee. Het zal de BX een biet zijn welke multiplier er in het BIOS ingesteld staat. De Intel CPU's zijn toch locked, en automatisch wordt de juiste multiplier gepakt.
Beste zoekloon....ik wil niet lullig zijn maar: leer eens lezen....Ik zeg niet dat de BX-chipset niet met multipliers groter dan 8x om kan gaan. Zelf heb ik vele pc's gebouwd met een ASUS CUBX(-E) met Celeron 600/700 dus ik weet echt wel dat deze multipliet hoger dat 8x gebruiken. De FSB van Celorons is nl. 66 MHz. Vergeet alleen niet dat bij veel oudere BX-moederborden de multiplier met jumpers dient te worden ingesteld, dus niet via de BIOS en dat auto-detectie ook nog niet altijd van toepassing was!!! Deze borden zijn dus zeker wel beperkend, met name de slot 1-bordjes...hierbij heb je ook nog eens het probleem dat veel conversiebracket voor slot 1 naar socket 370 niet goed werken en dus een instabiel systeem opleveren of dat het systeem niet eens post!! B.t.w. de ASUS S370-dl en de Abit SlotKet geven over het algemeen weinig problemen.
Beste bibsnl.... De reden dat veel oudere BX-bordjes niet met de nieuwere cpu's kunnen omgaan is volgens mij omdat ze niet het juiste voltage kunnen leveren. Ik heb nog nooit meegemaakt dat een BX-bordje niet met een CPU werkte omdat de multiplier niet ondersteund werd. Wat dat slot1 verhaal ermee te maken heeft weet ik niet, is ook niet echt relevant in deze lijkt mij.
Dat LED-diplaytje vind ik gewoon superfijn. Dat wil ik ook hebben.

Voor de rest mis ik echt wel een ISA slotje, en snap ik niet wat iemand doet met 6 USB dingen Als ik dat zo bezie voor nuttige toepassingen: scanner, digitale camera, eeeh en dat's it voor mij. Scanner heb ik op SCSI, en digitale camera met compact flash, gewoon recht flash bay in, 32 of 64Mb flash, veel sneller dan op USB, en je kan je camera ondertussen nog gebruiken met een andere flash cardrige.
Er gaan natuurlijk nog wel enkele toepassingen zijn die ik niet gebruik die ook wel nuttig zouden kunnen zijn, maar zo meteen vind ik er geen. Bij de meest nutteloze toepassingen klasseer ik dus USB sound, keyboard en muis. Voor zover ik weet zijn er nog steeds 2 PS2 poorten op elk nieuw moederbord, zelfs op de super-low-cost modellen, en op die zit dan nog meestal onboard sound, op dit bordje trouwens ook, waar ik al niet zo van hou, welke tweaker wel? Nee, ik ga echt geen CPU power verspillen omdat een ding op de verkeerde interface gehangen wordt. Ja, ik hou niet zo van USB.

Wel een fijn bordje voor iemand die een "PC" wilt, maar waarom die overclock functionaliteit dan??? Nix voor mij. Teveel nutteloze, en totaal onbruikbare features (LMR, USB poortjes, onboard sound,...), die niet goed worden gemaakt door dat fijne led displaytje naar mijn mening.

edit:
M'n keyboard wil niet meewerken :(
Nogal ouderwets ingesteld he.... USB keyboards en muizen zijn overbodig, en ISA niet???
Overigens heeft het gebruik van een USB muis wel het grote voordeel dat je een irq voor de ps/2 poort bespaart (als je er van uit gaat dat je usb aan hebt staan voor andere devices)
6 usb poorten veel? usb zipdrive, usb webcam, of wil je die aan die verschrikkelijk oude en trage paralelle poort hangen? en dan hebben we nog de usb modems en isdn adapters (o nee,,, wacht... je wou die graag als isa kaartjes... of toch maar pci.. waarvan iedereen roept dat er twintig op een mobo moeten zitten zodat ze weer lekker met gesharede irq's kunnen vechten)

maar goed, jij vind dit bord niks omdat er volgens jou allemaal nodeloze features op zitten, so what, koop hem dan niet... alsof epox daar wakker van ligt, die paar "tweakers" die het bord niet kopen.
hmmm zal ik first post zeggen?? :) nee doe maar niet

Overklokkers zien hun wensen vervuld worden dankzij de aanwezigheid van Vcore, Vi/o en busspeed settings in de BIOS setup van de 8KHA.

ik denk dat oc'ers ook wel multiplier instellingen willen zien en nog steeds een voor ons niet nuttig LMR slot. Voor de grote firma's van ECHTE consumenten pc's mischien aantrekkelijk maar die nemen weer niet zo'n uitgebreid bord. Ik blijf het een rare keuze vinden van Epox om zo'n vaag ding erop te fixen
Zijn er al benchmarks van de KT266 beschikbaar?
Er mist inderdaad een multiplier op het bord ja :(. En waarom ze IDE RAID hebben weggelaten??? Op deze mobo kun je dus ook geen grote koeler plaatsen, te weinig ruimte. En hoe zit het met "64 to 2GB RAM?? Ze mogen mij vertellen hoe ze 2 GB op 3 aansluitingen krijgen, als de grootst verkrijgbare reep 512 MB is |:(. Verder is er niet veel mis met het bord, behalve die vage LMR slot onderaan.....maar de echte tweakers zullen hier geen lol aan beleven 8-).

Nee, geef mij dan maar de Abit KT7A-RAID (die ik dus nu ook heb) Dat is tenminste een volwassen plankje met veel mogelijkheden! :9
1) Wie zegt dat die plank geen multiplier setting in het BIOS heeft?
2) Als ik het goed begrijp bedoelen ze max 2GB per DIMM. Dat die DIMMs nog niet verkrijgbaar zijn lijkt me geen reden om ze niet te willen ondersteunen.
3) De specs van de 8KHA zijn heel wat volwassener dan van de KT7A (DDR, VLink enz.)...
Die 2 GB is een max voor de chipset- de 3 slots zijn voor het gemak- 3x 512MB DIMMs kan, of 2x 1GB (of 1x1GB en 2x512MB). 2GB per DIMM is voorstelbaar, maar dan kan er maar 1 DIMMetje in.

(eek... Femme aanvullen ;))

edit:

Dankje bobsnl- we hebben eigenlijk beide een beetje gelijk- het is dus niet 2GB per DIMM met een max van 6GB, maar max 2GB per DIMM en uiteindelijk totaal 4GB.
Heel leuk dat je Femme wil verbeteren, maar je hebt het wel FOUT. De VIA KT266 chipset ondersteund maximaal 4 GB aan RAM....Femme heeft gewoon gelijk!
Enne behoorde dat Abit bordje ook niet tot de zogenaamde TBird killers? En was dat niet 1 van de redenen waarom AMD hem van de lijst met geadviseerde mobo's had afgehaald? Kijk leuk draaien is wel leuk, maar dan wel elk mobo en niet maar 1 van de 5 :(.
Wie zegt dat die plank geen multiplier setting in het BIOS heeft?
Zolang multiplier settings via het bios nog niet de algemene standaard is bij mobo's en fabrikanten deze features graag naar buiten brengen (wat niet gebeurt is) kun je er van uit gaan dat het bord ze niet heeft. Nu roepen dat een bord een bepaalde feature misschien wel heeft omdat nergens staat dat het er niet op zit is een beetje de verkeerde kant op redeneren.
De specs van de 8KHA zijn heel wat volwassener dan van de KT7A (DDR, VLink enz.)...
De specs kunnen misschien volwassenner zijn, de techniek juist niet, DDR en Vlink staan nog in kunderschoenen.
Ja die ABit KT7A-RAID had ik ook gekocht
omdat hij als snelste uit de test kwam
nog nooit zoveel problemen gehad met een bord

En getest met met een Geforce 2 MX =6994 winmarks (640*480-16)
Toen alles overgezet op een Epox 8KTA3
En hops 7450 Winmarks :7
En geen vastlopers meer !!!!!!!!!!!!!!!!!!!!!!!!!!!
Ik zeg maar één ding: Adios Superorb...
Kan er niet eens een draadje komen waarin het aanpassen van een SuperOrb wordt beschreven? Want het ontgaat mij niet dat er in elk draadje wel één of twee zeurkousen zijn die zaniken over de plaatsing van elco's en condensators op een mobo. Wij zijn toch tweakers? Nou, zo heet het aanpassen van onderdelen ook. I :(
1 draadje!? Kijk eens op GoT- x-aantal threads erover geweest bij Die Hard OC-en...
Waarom koop je niet gewoon een mini-superorb? ...lijkt me een stuk makkelijker :)
[gelijkgeefmode]
Oké je hebt gelijk je hoeft niet te zagen of te vijlen maar dan moet je wel die condesators wegbuigen, dat is riskanter dan zagen want als er een (per ongeluk) een condensator afbreekt dan kun jij jouw bordje niet meer stabiel krijgen.
[/gelijkgeefmode]
Een mini-super orb coolt niet zo goed, en ik heb met mijn gewone SuperOrb trouwens geen enkel probleem gehad om die te monteren op mijn KT7-Raid. Nix vijlen, nix afzagen,...

Tot zover die zever. Totaal offtopic lijkt me.
Mijn buurman heeft die Epox met KT133A chipset en onboard raid. Erg fijn moederplankje moet ik zeggen. Heb zelf een Abit KT7A, maar die Epox is er zeker niet minder om. Wat ik hiermee wil zeggen is dat deze KT266 plank niet veel anders zal zijn. Dat displaytje is erg handig en ziet er ook wel stoer uit in je kast.

Verder zijn alle overclockmogelijkheden aanwezig in een zeer geavanceerde bios!, misschien nog wel geavanceerder dan die van de KT7x serie. Uiteraard zijn Multiplier instellingen te veranderen. CoreVoltage valt OOK te modden en de tweaken. Zelfs de AGP spanning is los te regelen en uiteraard de VIO spanning.
Ram timings zijn ook aanwezig met 4way en 2way interleave en cas2/3 instellingen.
Fast Writes van AGP kaart lijkt zelfs goed te werken!
Verder zijn eigenlijk alles timing-features van een Abit allemaal aanwezig
Stabiliteit was naar mijn id geen probleem at all.

Dit KT266 bord zal zoals ik al zei vrijwel gelijk zijn, ookal heeft ie DDR sloten... waar ik uiteraard vrij wijnig van zeggen. Bij Epox krijg je in elk geval een hele hoop functionaliteit en stabiliteit voor een lage prijs. Helemaal niet verkeerd dus.

Packman zie ik zeuren over de teveel aan nutteloze zooi... eigenlijk geen probleem aangezien je niet het id krijgt dat je er voor betaalt!. Onboard sound is prima te disabelen dus waar zal je je toch eigenlijk druk om maken.

Toch even te bedenken dat ik zelf voor me plank 400,- heb betaald en hij ook 400,- voor zijn Epox waarbij hij onboard raid en sound heeft en 4 dimm sloten wel te verstaan, zeer handig voor een 4x 128mb setup.

Maargoed, dit heeft wijnig betrekking op deze plank die hier beschreven wordt. Ik wil er alleen maar even mee zeggen dat Epox hele fijne plankjes maakt en dat ook verwarring over maximaal 1100MHz natuurlijk bullshit is... Ik verbaas me er altijd over hoe sommige mensen zich daar toch altijd druk om kunnen maken. Snappen ze het dan nog niet?

Zoals je ziet ben ik zelf zeer onder de indruk van Epox. Ook niet zo gek, ben er vandaag de hele dag mee in de weer geweest.
