MSI introduceert nieuwe X299-moederborden voor Cascade Lake-X-processors

MSI komt met nieuwe X299-moederborden met ondersteuning voor de komende Cascade Lake-X-cpu's. Het gaat hierbij om de Creator X299, de X299 Pro en de X299 Pro 10G. Het is nog niet duidelijk wanneer de moederborden uitkomen. Prijzen zijn ook niet bekend.

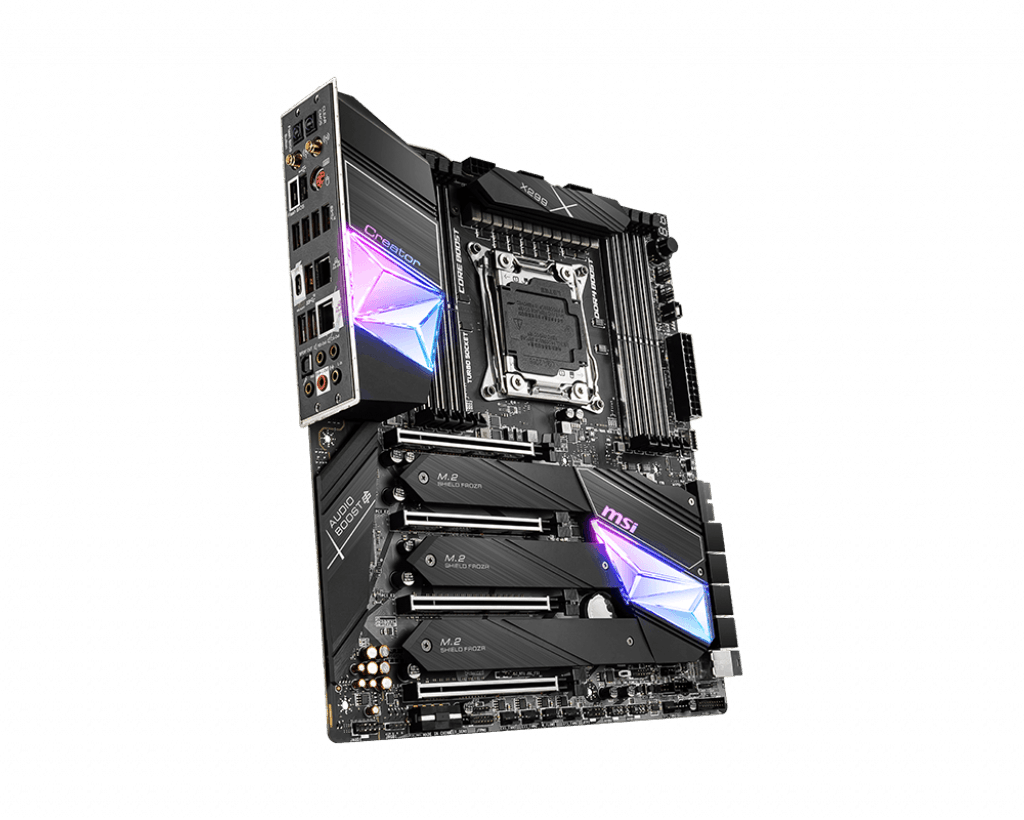

De X299 Pro, X299 Pro 10G en Creator X299 zijn bedoeld voor de komende Cascade Lake-X-cpu's van Intel, maar die gebruiken dezelfde lga2066-socket als hedt-cpu's van de vorige generatie. De Creator X299 is het high-end model van MSI. Dit moederbord heeft een e-atx-formfactor en bevat een stroomontwerp met twaalf fases met een maximale theoretische capaciteit van 90 ampère. De Creator bevat daarnaast drie 8-pins-eps-aansluitingen.

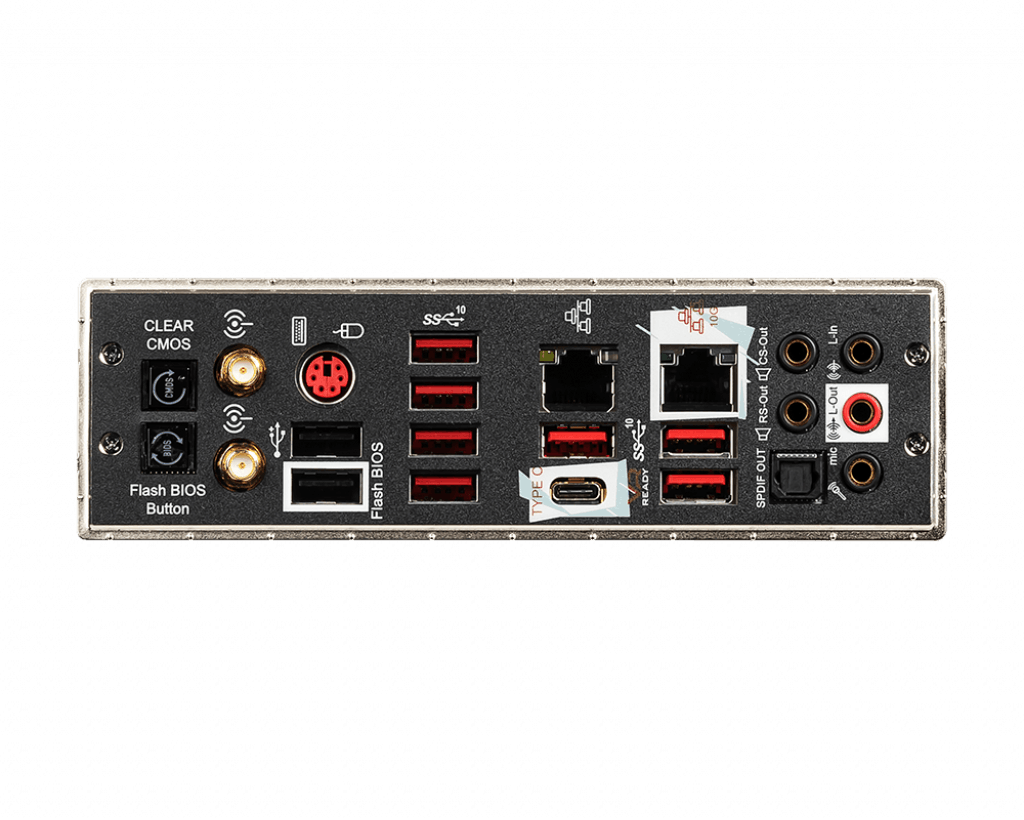

De Creator X299 bevat zeven usb 3.2 gen 1-poorten, heeft één usb-c-poort met een maximale snelheid van 20Gbit/s en twee usb 2.0-aansluitingen. De Creator heeft twee lanpoorten, waarvan er een 10 gigabit ondersteunt. Het moederbord ondersteunt Wi-Fi 6 met een ingebouwde 802.11ax-radio. De Creator bevat drie m2-slots en een u2-aansluiting. Het lijkt erop dat MSI de Creator X299 levert met een Thunderbolt 3-uitbreidingskaart. Het moederbord lijkt een bescheiden hoeveelheid rgb-leds te bevatten op de vrm-koeling en de south bridge.

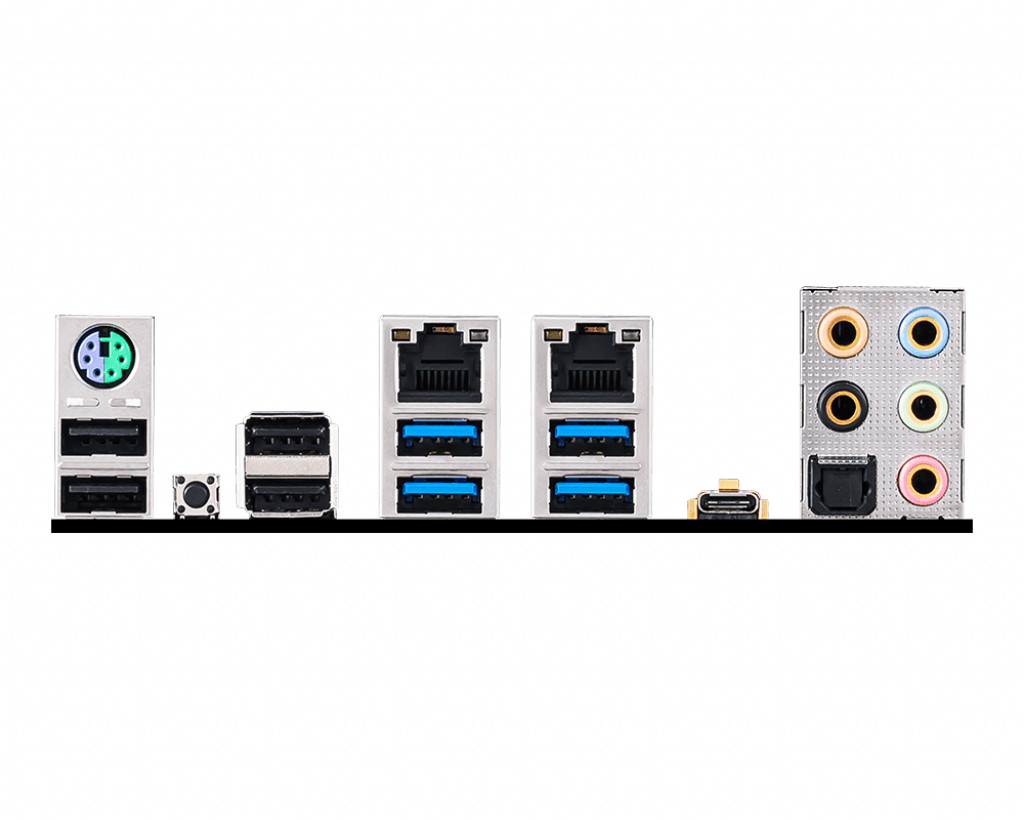

De X299 Pro en X299 Pro 10G hebben een wat simpeler ontwerp zonder rgb-verlichting. Zo heeft de X299 Pro geen geïntegreerde 10Gbit-netwerkkaart en wordt er geen Thunderbolt 3-kaart meegeleverd. Beide moederborden hebben een atx-formfactor. Over de vrm's laat MSI niets los, maar het bord bevat in ieder geval negen chokes. De X299 Pro bevat twee 8-pins-eps-aansluitingen. Het moederbord bevat aan de achterkant vier usb 3.0 en vier usb 2.0-poorten. Een enkele usb 3.2 gen 2x2-poort is ook aanwezig en ondersteunt snelheden tot 20Gbit/s. De X299 Pro 10G wordt geleverd met een 10Gbit-netwerkkaart en een uitbreidingskaart met twee m2-slots.

Het is nog onduidelijk wanneer de X299-moederborden van MSI op de markt komen, maar vermoedelijk komen de moederborden rond de release van de Cascade Lake-X-cpu's in november uit. Prijzen van de moederborden zijn ook nog niet bekend.

Door Daan van Monsjou

Stagiair nieuwsredactie

07-10-2019 • 15:54

26 Linkedin Google+

Reacties (26)

Wijzig sortering
zeven usb 3.2 gen 1-poorten
Iedere keer trap ik er weer in totdat ik mij even later realiseer dat dit gewoon USB 3.0 poorten zijn 8)7
3.2 klinkt natuurlijk beter als 3.0 hé
"12 fases met 90 ampere"
Help! Mijn lasapparaat doet het met minder. En daar kan ik ijzer mee smelten.
"12 fases met 90 ampere"
Help! Mijn lasapparaat doet het met minder. En daar kan ik ijzer mee smelten.
CPU's zijn ook 165w(tdp)

Wordt allemaal aardig prijzig, en ben benieuwd naar vergelijken met AMD R9 3950X.
De X299 bordjes zijn nu nog niet qua prijs te vergelijken met X570
Volgeprakt verstookt dat moederbordje dus een 1KW, nice!!! Zou de pc dan aan aparte groep hangen denk ik anders blijf je naar de meterkast lopen.
Volgeprakt verstookt dat moederbordje dus een 1KW, nice!!! Zou de pc dan aan aparte groep hangen denk ik anders blijf je naar de meterkast lopen.
een stroomontwerp met twaalf fases met een maximale theoretische capaciteit van 90 ampère
I stand corrected, het is P=U x I x cos(phi) en ik weet phi niet.
Het is de U die je niet goed hebt vermoed ik, de phi is belangrijk bij wisselspanning, maar een cpu werkt met gelijkspanning.

Die 90A is niet op 12V maar op 1.5V of zo. Bij exact 1.5V zou het vermogen op 135W uit komen.
Die phi wordt inderdaad alleen gebruikt voor wisselspanning, dit heeft te maken met fase verschuiving tussen stroom en spanning. Maar ook Buck converters (80-98%) en LDO's (50-80%) op het moederbord hebben een niet perfect rendement.

Het TDP wordt bepaald door het vermogen opgenomen door de CPU, niet door het opgenomen vermogen door het moederbord. Het moederbord zou, in extreme gevallen, tot anderhalf keer meer vermogen kunnen opnemen dan wat de CPU benodigd heeft. Daarnaast wordt het TDP ook bepaald op nominale snelheden, niet door het piek vermogen (wat snel over de 300W kan lopen met deze 'monsters').

Daarnaast heb je ook nog te maken met de efficiency curve van de voeding zelf, welke overigens wel met een phi uitgedrukt kunnen worden.

[Reactie gewijzigd door un1ty op 7 oktober 2019 21:20]

De 90A is per fase. Een 12 fase VRM met 90A zou dan goed moeten zijn voor 1080A, maar bij spanningen van 1 tot 1.5V is dat ruwweg 1 - 1.5kW aan load vermogen. Anders zou een enkelvoudige "90A VRM" niet krachtig genoeg zijn om welke moderne Core i7/i9 te laten draaien..

Maar wacht, welke CPU op deze planeet gaat 1 - 1.5kW verbruiken zonder de PCB, de socket en voedingkabels op te rooken? Precies, de VRM zal bij dat soort amperages ook in rook opgaan. Die 90A specificaties wordt vaak gecopypaste van de datasheet van de gebruikte MOSFET of push/pull drivers die zijn gebruikt (=marketing). In die datasheet gaat men er van uit dat er genoeg koper op het PCB aanwezig is, er geen 12 units dicht naast elkaar zitten, en dat er proper thermische koppeling is naar een groot koelblok, die het liefst een beetje airflow heeft (hetgeen wat bij een waterkoeling kit soms wel kan ontbreken).

Toen Intel wel even ging stunten met een 1kW 28-core CPU overklok, werd er een moederbord gebruikt met een 28-phase VRM. In die video staan overigens ook wat (geschatte) efficiency en loss waarden in uitgerekend mocht je benieuwd zijn hoeveel vermogen er in een extreem efficiente VRM (onder extreme loads..) wordt weggestookt.

Bij rendement percentages van 90% kan je al uit gaan van 10 - 20W verliezen onder stock gebruik, afhankelijk wat voor CPU je draait, welke turbo frequentie er wordt gebruikt, etc.

[Reactie gewijzigd door Hans1990 op 7 oktober 2019 22:12]

"12 fases met 90 ampere"
Help! Mijn lasapparaat doet het met minder. En daar kan ik ijzer mee smelten.
Dat lasapparaat levert die stroom echter wel bij een rond 50x grotere spanning.
alleen zit jouw lasapparaat met een voltage van duizend+? volt te werken, waar een cpu op iets van 1.1-1.4 volt werkt ;)
Nou, dat valt wel mee. Overdrijven is ook een kunst.
Een las apparaat werkt met max 60 volt vanwege de veiligheid.
Ik blijf mij er over verbazen dat moderne moederborden nog steeds met ps/2 aansluiting worden geleverd. Ik zie praktisch nooit meer randapparatuur die dit heeft.

[edit: typo]

[Reactie gewijzigd door wisselwerking op 7 oktober 2019 16:21]

Ik maak toch gebruik ervan, Dell AT101W ;-)
https://www.aliexpress.co...042311.0.0.27424c4dJDuZxF

Die kopen als je dat toetsenbord op usb wilt aansluiten, werkt perfect (ik heb dat toetsenbord en die converter zelf ook) ;)
Dit zie je vooral bij gamers die nog geloven dat PS/2 sneller is dan USB, vandaar zie je nog veel PS/2 op "Gaming" moederborden.

Dit is in theorie waar, PS/2 doet een hardware interupt waarbij USB werkt met polling (de computer checkt iedere X tijd of er iets ingedrukt is) echter is tegenwoordig de polling rate zo hoog dat ik niet geloof dat je verschil gaat merken.

Daarnaast werkt PS/2 wel bij fastboot zonder USB-initialisatie voordat je OS geladen is, dus het is ook een fallback om in je BIOS te komen.
(…) dus het is ook een fallback om in je BIOS te komen.
Precies daarom ben ik dus blij dat het er is... Altijd handig een PS/2 keyboard bij de hand hebben :)
Ik heb er nog eentje voor een AGP retro build met Core 2 Duo cpu.
Met een usb keyboard kan ik niet naar de Windows 7 safe mode (F8 registreert niet) en kan ook niets selecteren vóór het Windows logo wanneer een OC of Windows boot gefaald is.

[Reactie gewijzigd door HugoBoss1985 op 7 oktober 2019 17:19]

Je zou maar een niet werkende USB driver hebben of op een of andere manier niet meer in de BIOS kunnen komen omdat de USB drivers gek doen. Dan ben ik heel, heel erg blij dat mobo fabrikanten niet die 12 hele centen besparen en dat ik gegarendeerd in de BIOS kan komen.

Buiten het failsafe argument zijn er nog een hoop redenen dat je PS/2 wil op een mobo (zeker een high end). PS/2 is niet gebonden aan een driver en werkt direct via een interrupt terwijl USB via een driver moet werken om ubberhaupt iets te kunnen doen.
PS2 werkt altijd, heeft geen " software" nodig, alhoewel dat tegenwoordig aardig " standaard ingebakken" is zijn er nog genoeg " gaming" mensen die perse op een oud ibm/dell/HP PS2 plank een shooter spelen omdat die een fractie van een seconde sneller kan zijn door de hardware interupt ipv polling. Ik had hier in het verleden met een usb muis ook last mee door usb poorten die dus op een interne hub op het mobo zaten, even gewisseld met een externe hdd qua poorten en het werkte ineens een heel stuk vloeiender zonder haperingen ;). Dus ja " vroeger" kon je het wel merken, ik ben inmiddels ouder en de polling is sneller dus nu is het bijna niet meer merkbaar vermoed ik.

Daarnaast hebben servers eigenlijk altijd nog wel PS2 omdat het gewoon degelijk is, en zoals gezegd altijd werkt. Net zoals dat ze met VGA werken ipv DVI/HDMI/DP. De resolutie is niet nodig, en dan is vga prima een kapotte pin en je hebt nog steeds beeld, al is het verkleurd (spreek uit ervaring met een kapotte kabel :+ )
3x8 pins ?? 8)7
En ik vond mijn oude voeding met 2x8 pin al heel wat :+
Single threaded degeneration xD

De 9900K* series is op bijna elk vlak superieur.

[Reactie gewijzigd door Marctraider op 7 oktober 2019 20:05]

Bord lijkt wel verdacht veel op de inmiddels verkrijgbare x299 II serie van Asus. Ook met de USB "3.2" weet niet of de prijzen daar vaak mee in de buurt liggen, deze prijzen staan wel in pricewatch.
https://www.asus.com/Motherboards/Prime-X299-A-II/
Als ik de specs zo zie dan lijkt mij het een prijs tussen de 225 en de 300 zal worden
Hebben deze borden ook pci-e 4.0 ?
