ATi komt met nieuwe northbridge

Net als videokaart-collega nVidia stort ook ATi zich op de markt voor moederbord-chipsets. Al eerder was bekend dat ALI een grafische core van ATi ging meebakken in haar eigen northbridge chips. Nu blijkt dat ATi zelf ook een northbridge met ingebouwde graphics heeft ontwikkeld die moet gaan cocurreren met Intel's i810(E) en i815(E) en met SIS' 630 chipset.

De nieuwe chipset (genaamd S1-370 TL) is dan ook bedoeld voor Slot 1 en Socket 370 moederborden. Hier heb je alvast wat belangrijke specs:

• 66/100/133 MHz FSB

• ALi M1535D of M1543 southbridge

• Max. 1 Gb PC66/100/133 SDRam

• 33 MHz PCI 2.2 compliant bus

Opvallend ten opzichte van de concurrentie is dat de meegebakken grafische chip voorzien is van hardwarematige T&L (Transform en Lighting), net zoals de GeForce serie van nVidia en ATi's eigen Radeon. Het is niet onwaarschijnlijk dat er een flinke portie Radeon techniek is gebruikt bij de ontwikkeling van de S1-370 TL. De grafische chip is goed voor maximaal 12.5 miljoen polygonen per seconde en heeft een fillrate van meer dan 330 MPixels per seconde. Dat is ongeveer op het niveau van de TNT2 Ultra. Geen bomenontwortelende prestaties, maar voor een geïntegreerde grafische kaart behoorlijk hoog:

Wanneer je de nieuwe chipset daadwerkelijk in de winkel kunt krijgen is op dit moment nog niet bekend.
(Thanx Paul van ICP voor de info!)

Reacties (16)

[bitpixl]

Ummmm Nothbridge, Southbridge

Weet iemand een goede site waar ik hierover wat kan lezen...

Voor de rest wel een leuk bordje met die meegebakken grafische chip (ik heb het dus niet over de lay-out) , maar ik zou zelf nooit een onboard grafische chip nemen.

[Daniel]

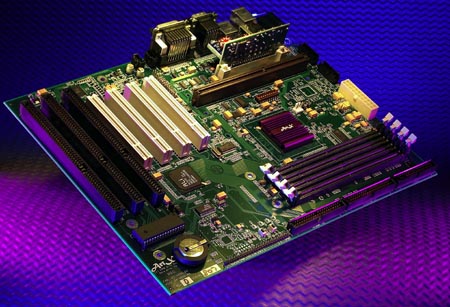

De northbridge is de chip met die paarse heatsink. De northbridge regelt het verkeer tussen processor en geheugen en naar de southbridge
In de northbridge kan ook een grafische kaart gestopt worden, die van het systeemgeheugen gebruik maakt

De southbridge (de kleinere zwarte chip net onder de PCI sloten) regelt het verkeer naar alle andere onderdelen: PCI en ISA kaarten, IDE aansluitingen, floppy, printer, serieel, USB etc. In de southbridge kan ook een geluidskaart meegebakken worden, iets dat steeds meer gebeurd.

[Verwijderd]

Als aanvulling nog:
op de northbridge zit ook de AGP aangesloten (dat is dus sneller dan via pci>south>northbridge)

[Elteor]

Op www.motherboards.org/chipset.html staat een uitleg over chipset's, inclusief north en south bridge.
Het is een ietsje gedateerd, misschien dat dit (buiten de uitleg van Daniel hierboven) wat extra info geeft.

[blissard]

Ati geeft zelf aan het geheugen met 128 bits aan te sturen. Je zult je dimms dus wel per 2 stuks moeten plaatsen. Wel btje jammer als je nu 2 verschillende dimms hebt en wilt overstappen. Zou echter theoretisch wel dubbele doorvoer snelheid opleveren. Vandaar de 8x AGP speed

[Caddy]

Die 3 ISA Sloten hadden ze van mij wel weg mogen halen en dan 2 PCI sloten erbij.

[Verwijderd]

Leukt me een leuk mobo'tje

Tenminste weer eens een moederbord waar 4 dimm sloten inpassen, want 4x 256 mb in nog steeds goedkoper dan 2x 512 mb.
Ik hoop alleen dat de grafische kaart echt beter is dan de intel of de sis want die zijn zwaar K..
Het zou een leuk mobo'tje zijn voor de beginnende comouter gebruiker of voor de gene die er niet al te veel geld voor uit willen geven.
Specs zijn overigens wel leuk.

[memphis]

Wordt hier wel de juiste foto weergegeven ???
Ik zie een Slot-1 ipv een socket 370 en ik zie ISA sloten. Op zich niet erg want voor de wat oudere systemen kan dit een mooie vervanging zijn voor dode moederborden en je kan er altijd via een PPGA adapter een Socket370 proc instoppen.
En ISA, werelds voor de mensen die nog hun oude kaartjes willen gebruiken (al weet ik dat de gemiddelde leze hier het maar uit de tijd vindt)

[Verwijderd]

De nieuwe chipset (genaamd S1-370 TL) is dan ook bedoeld voor Slot 1 en Socket 370 moederborden.

Ik Denk dat dit voor zich spreekt...

[Jeronim0]

Hoe komen ze aan die 8x AGP? Komt dat door de verdubbeling van de bitbreedte van de bus, lijkt me niet. Ondersteund de videokaart die ingebakken zit AGP8x, zou een voordeel zijn.

Daarnaast vraag ik me af wat ik me voor moet stellen van CPU Performance. Hebben ze dat gebenchmarked?

In ieder geval moet je in gedachten houden, dat het specs-kaartje van ATi zelf is en dat je die dus met een flinke korrel zout moet nemen. Bepaalde zaken worden helemaal niet getoond.
aarom geen vergelijk met de VIA 133A? Waarom zie ik niets over het type controller is dat UDMA33, 66 of 100?

Ik ben het er in ieder geval mee eens dat dit een leuk bordje voor de beginnende computergebruiker kan zijn. Ben benieuwd wat de prijs van dit bordje wordt.

[Verwijderd]

Kzou ut prettig vinden als Nvidia eens de problemen met hun oude agp chippies zouden oplossen....

[cyrax]

In het schema staat dat de 815 een gieg sdram kan hebben. Dit was toch maar 512 MB ?

[hommer]

Op zich zou je denken dat Ati wel wat ervaring heeft met het zo goed mogelijk benutten van geheugenbandbreedte (lijkt me een zeer cruciaal item bij videokaarten). Misschien zijn ze dus wel in staat iets te produceren wat niet zo'n enorme stap terug is qua geheugen-performance als bij Via in verhouding tot de BX.

[SpamLame]

Hmmz, wie kan mij uitleggen wat dat opstaande pcb-tje is boven de slot1. Multiplier-sjit lijkt mij onwaarschijnlijk.

Misschien spannings regelaars ofzow, 'k zie nl. wel ontstoorspoel en condensator. Snap ik alleen nog niet waarom het als "opzetstuk" is gemonteerd.

Iemand een id

[memphis]

Dat heet een VRM module, ofwel de voeding voor de CPU core.
