Cryorig komt met koperen variant van compacte C7-processorkoeler

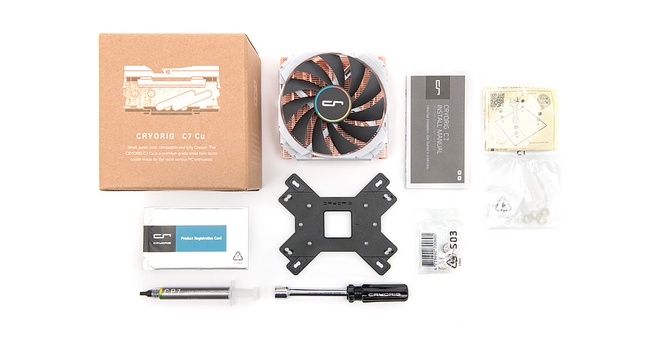

Cryorig heeft de C7 Cu-processorkoeler aangekondigd. Het is een variant van de bestaande C7, maar het Cu-model is duurder en volledig van koper gemaakt. Dat moet voor betere koelprestaties zorgen. De koeler is bedoeld voor small form factor-systemen.

De koeler is bedoeld voor itx-moederborden en vanwege de geringe hoogte kan het geheel in een kleine behuizing worden geplaatst. De heatsink heeft afmetingen van 97x97mm en is 47mm hoog, inclusief de meegeleverde 92mm-ventilator.

Het koelblok in combinatie met ventilator weegt 675 gram volgens de specificaties. De reguliere C7-koeler, die voornamelijk uit aluminium bestaat en alleen een koperen contactplaatje heeft, weegt in 357 gram. De afmetingen zijn gelijk.

Het koelvermogen van de koperen variant is volgens de fabrikant 15 procent beter dan de C7. Daarom zou de Cyrorig C7 Cu in staat moeten zijn om een processor met een tdp van 115 watt te koelen. Bij de reguliere variant is dat maximaal 100 watt. De meegeleverde ventilator draait op een snelheid tussen de 600 en 2500rpm.

Cryorig brengt de koperen cpu-koeler in juni uit voor een adviesprijs van vijftig euro. Daarmee is de C7 Cu twee tientjes duurder dan de reguliere C7-versie, die vorig jaar uitkwam.

Door Julian Huijbregts

Nieuwsredacteur

18-04-2018 • 14:49

33 Linkedin Google+

Reacties (33)

Wijzig sortering
Vet, zou leuk zijn als iemand een test zou doen met de originele Cryorig C7 en de C7 Cu
Er is een goede reden waarom goede koelers niet meer uit solide koper bestaan behalve als je naar zeer high end meestal professionele applicaties kijkt.

Je koeltraject bestaat uit CPU - interne TIM/soldeer - heatspreader - thermische pasta - koellichaam - heat transfer pipe - koelvinnen - fan.

Van CPU tot fan kun je dit traject als gelijk beschouwen voor een vergelijk behalve voor het koel lichaam en de koelvinnen. (Opmerking: voor je thermische pasta is een zo dun mogelijk uniform laagje het beste, maar dat wist iedereen hier al ;) )

Als we nu het lichaam en de vinnen van aluminium naar koper veranderen dan verandert er theoretisch het volgende:

De thermische geleiding van koper is zo'n 340-360 W/(m K) (Watt per meter Kelvin) en die van aluminium is zo'n 200-220 W/(m K) voor de koper en aluminium die in je koeler gebruikt wordt (commerciele varianten)bij zo'n 20oC

Zou je de puurste varianten gebruiken dan zit je zo'n 10% beter (hoger) voor beide varianten.

Voeg je daar aan toe dat je CPU zo rond de 40oC draait dan zal Aluminium zo'n ~1% beter gaan werken en koper zo'n ~1% slechter ofwel verwaardeloosbaar.

Het verschil tussen aluminium en koper is dus zo'n 1.67 in het voordeel van koper. Theoretisch zal de koperen variant dus 1.67 keer beter werken.

(https://en.wikipedia.org/wiki/List_of_thermal_conductivities)

De praktijk:

Door de heat pipes zo dicht mogelijk bij het contact oppervlak te monteren wordt het materiaal impact verschil gereduceert hiernaast is de thermische weerstand voor de overgang tussen lichaam en pipes een reducerende factor in het voordeel van aluminum (10% van 210 is 21 en 10% van 250 is 35 dus verschil tussen beide wordt absoluut kleiner).

Hiernaast is de overdracht van tussen vinnen en lucht in de temperatuur ranges waar wij kijken in het voordeel van aluminium doordat het zo efficient is.

Effect is zo'n ~15% effectiever geheel voor koper vs. aluminium ofwel voor een temperatuur verschil van 20oC zo'n 3 oC

http://www.mhtlab.uwaterloo.ca/pdf_papers/mhtl02-6.pdf


Toelichting bij de heat transfer pipe:

Het process van verdampen en condenseren in een heat transfer pipe is extreem veel efficienter dan normale thermische geleiding in materialen. Bij water/alcohol/methanol/ammonia interessant voor ons temperatuurbereik koet je denken aan een factor van zo'n 100 of meer.

(https://en.wikipedia.org/wiki/Heat_pipe)

We kunnen dus stellen dat de heat transfer pipe zo efficient werkt dat alle aangeboden warmte zonder probleem aan de bladen overgedragen wordt ongeacht het materiaal waarvan de buis gemaakt is.

Toelichting bij de koelvinnen:

Overdracht naar de lucht met een fan is geforceerde convectie en is net als bij de heat pipe zeer efficient doch ingewikkeld om te berekenen (https://www.brighthubengineering.com/hvac/91056-calculation-of-forced-convection-heat-transfer-coefficients/)
Nog geen fan clips voor andere ventilatoren zo te zien? Hoe moeilijk kan dat zijn?
Mocht jijzelf of iemand die je kent een 3D printer hebben: https://www.thingiverse.com/thing:2311157
Anders kun je de boel ook laten printen via https://www.3dhubs.com
Laatst met mount voor itx mobo gedaan.
Gezien je +2 wordt gemod lijkt het me handig om deze op te gooien:
https://www.shapeways.com...d=62655969&li=marketplace
Krijgt degene die die mal heeft ontworpen ook wat.

Het probleem wat ik heb is dat die fan clips op taobao wel door iemand worden aangeboden en ook prima lijken te zitten.
https://item.taobao.com/i...73&ns=1&abbucket=6#detail

[Reactie gewijzigd door Mathi159 op 19 april 2018 13:13]

Je kunt hem ook eventueel met kabelbinders erop zetten.
Ben hier al enige tijd op aan het wachten.
Heb tot nu toe de gewone C7 gebruikt i.c.m. een Ryzen 1800x in een Dan-Case A4 V2.
Bij normaal gebruik bleef hij nog best koel (stel je voor idle temps van minimaal 45 graden) maar bij de minste of geringste load schieten deze temps naar 80 tot 90 graden.

Naast het feit dat deze koperen versie een betere heat-transfer zal hebben, loop ik persoonlijk jammer genoeg nog steeds tegen het feit dat ik de cooling-fins alleen horizontaal kan plaatsen (AM4 bracket geeft geen andere mogelijkheden). Daarom blaast de fan alle warme lucht langs m'n dimms en M.2 SSD. Een e-mail naar Cryorig heeft hier jammer genoeg geen invloed op kunnen uitoefenen.

Ik hoop dat de transfer over koper ertoe leidt dat de luchtverplaatsing naar andere componenten niet zo warm zal zijn als nu.

Het zal sowieso een aanschaf worden.
Kunt je fan natuurlijk ook eens andersom op je koel blok zetten. Dan trekt die fan lucht door het koelblok. Misschien is dat een oplossing
Heel graag, maar de Cryorig fan heeft z'n eigen mounting bracket erop vast zitten. Die past dus maar op 1 manier. Ondertussen wel zo'n Noctua 92mm slim fan (https://tweakers.net/pric...ua-nf-a9x14-pwm-92mm.html) geprobeerd in push en pull (vastzetten met tie-wraps :P ), maar dat mocht niks baten.
Zou zeggen probeer eens ijzerdraad? Dan heb je hem zo ondersteboven op je koelblok. Natuurlijk niet te hard trekken anders loopt je fan aan. En anders een tweaker zoeken die een 3d printer heeft. Dan laat je een mal maken waarin de juiste fan past.
Past de Noctua NH-9? Bij mij koelt de Intel versie beter dan de C7.

Dat met die lamellen is echt jammer, want dat scheelt wel...
Het was kiezen tussen de C7 en de NH-L9a voor mij. De ene reviewer zegt dit, de andere dat.
Kan jullie waarschijnlijk binnenkort vertellen of de C7 CU daadwerkelijk het gewenste resultaat geeft.
Koelers worden vaak buiten de kast getest. Ik test ze in de kast. Dat kan ook nog verschil maken. Dus zelf testen lijkt mij ook het beste
Een plaatje maken, waar door de lucht afgebogen/weggeleid wordt.
Is dat misschien een oplossing?
Denk dat iets in die gedachte wel het proberen waard kan zijn.
Als dan met de CU versie mijn CPU temps nog wat zakken, ben ik tevreden ;)
Ik heb zelf een ryzen 1600 in een node 202.
Ik had ook een c7 besteld. Uiteindelijk heb ik koelblok van de ryzen gehouden en de fan van de cryorg gebruikt, ideaal koelblok en ideale dunne fan. Daarnaast voordeel dat ook de stoffilter van de node 202 niet eruit hoefde te slopen!
Ergens klopt iets niet in de specs

De C7 is 295g zonder fan, 357 met. De C7Cu is 295/675 respectievelijk. Dus niet alleen heeft cryorig het meer dan drie keer zo grote gewicht van koper tov aluminium weten weg te toveren, ook is de fan ineens magisch van ~60g naar 380g gegaan :P
Je was me al voor :D Best knap dat ze het gewicht tussen de Cu en Al versie precies gelijk hebben kunnen houden :Y
Ja toch? Als ze dezelfde magie nu eens gebruiken op cheapo staal, kunnen ze in de vliegtuigindustrie dik winst maken :D
Heb de tekst even aangepast, gewicht zonder fan is duidelijk verkeerd op de Cryorig-site :)
top, had idd gezien dat de specs van cryorig zelf niet kloppen
Je verwacht kloppende specs vanuit de pc industrie 8)7

Duik anders even het Intel TDP en "energiezuinige" T modellen verhaal in, kan je lachen :P
Wow, dit ziet er echt mooi uit. Maar in een case waar ze dit soort coolers gebruikt heb je meestal geen venster -lijkt me-

Vroeger had ik een Zalman, dat ding was echt een kunstwerk! Een ronde waaier van lamellen, allemaal mooi rood koper. *sigh* Later zijn er echt tientallen varianten van gekomen.
Als ik er aan terug denk wordt ik er nog happy van. Toen was Zalman de big-daddy van cooling, zo min of meer de enige toen.
Ik gok dat je dan denkt aan zo'n 10+ jaar geleden. Ik kan me nog herinneren dat Zalman toen inderdaad een flinke speler was. Al had je toen ook de Scythe Mugen. Dat waren ook echte beesten. Beter dan een 30-40 euro Mugen kreeg je niet, of je moest echt over gaan naar een waterkoeler van minstens 100 euro. Over de service van Scythe ben ik ook te spreken. Ik wilde ooit mijn Mugen 2 overzetten naar socket 1155, welke nog niet bestond toen ik het had gekocht. Er was ooit een conversiebracket of zo op de markt, maar die kon ik ook niet meer in de webshops kopen. Voor een schappelijke 5 euro exclusief verzendkosten verzonden ze me losse onderdelen die ze nog gewoon op voorraad hadden. En zo kon de Mugen weer vrolijk mee op een nieuw systeem. Dikke prima.

Momenteel sta ik meer aan de Be Quiet! kant. Al had ik ook graag nog een Scythe gekocht. Maar ik ging over op een mITX build, en de Be Quite! Pure Rock kwam in mijn build net goed uit. Die pastte nog net in mijn build. Toen was ik er zo van onder de indruk dat ik het ook meteen aan een vriend aanraadde. Die heeft nu ook een zeer indrukwekkende build. Mijn oude Cooler Master 652s, een Be Quite! Pure Rock, een of andere MSI GTX1070 ti, en een Seasonic Focus Plus 550 Gold (had ik ook voor mezelf gekozen, en was ik ook van onder de indruk. Het gaat nergens meer over hoe stil die PC is. Zolang hij niet aan het hardcore gamen is (denk aan de zwaarste games die je nu kan spelen) maakt zijn monitor meer geluid. Ik zou willen dat mijn PC zo stil was. Maar ik heb een blower stijl koeler vanwege mijn broodroosterformaat PC, en die maken nu eenmaal meer geluid.

[Reactie gewijzigd door Amanoo op 18 april 2018 16:17]

Vroeger had ik een Zalman, dat ding was echt een kunstwerk! Een ronde waaier van lamellen, allemaal mooi rood koper.
De 7700Cu, van 14 (!) jaar geleden ? Die lig hier (ergens) ook nog :9

Voor deze tijd nog steeds geen lichtgewicht met ruim 900 gram !

[Reactie gewijzigd door SirNobax op 18 april 2018 17:07]

Ik denk eerder de 3100 plus die aangeduid werd als 'waaier'.
reviews: Zalman producten roundup
Dat zal hem wel zijn inderdaad, afgezien van de prijs toendertijd, en de lelijke fan-optie, ook een mooi blok :Y.
Gelukkig komt-ie er dan toch eindelijk aan. Ik heb zelf een Dan A4 SFX met een maximale koelerhoogte van 48mm, dan is de keuze flink beperkt. Letterlijk maar een stuk of 10 koelers die daadwerkelijk passen en nog veel minder die goed presteren.

Bij mij zit er een Noctua NH-L9i in die eigenlijk niet voor unlocked i7 processors geschikt is, maar na een delid houdt die het toch goed vol. Maar deze ga ik zeker ook eens proberen, ben toch wel fan geworden van Cryorig na ervaring met de H7 en de C1. Prima prestaties, prachtige looks.
Zelfde hier. Zelfde Dan case met een NH-L9i met een 4790k delidded en van liquid metal voorzien.

Ik de aluminium versie van de C7 al een keer geprobeerd, en de Noctua was beter. De koperen C7 zal dan misschien gelijk presteren met de Noctua.
Al mijn ja, wil nog steeds een Dan-Cases A4-SFX, maar vreesde altijd dat m'n 6700K er niet echt koel in ging blijven gezien die al in mijn grotere SFF build moeite heeft, dit komt echt op een goed tijdstip, begin steeds meer van Cryorig te houden. (Hoor ook veel goede dingen betreft hun klantenservice.)
Lekker op zondags ouderwets met de koperpoets je koelblok poetsen :D
Oeh, netjes. Ben sinds februari 2017 eigenaar van een geweldige Cryorig H5 Universal, deze houdt mijn i7 4771 vrij koel. Misschien niet de beste koeler, maar zeker een fijne en solide. Ik ben alvast begonnen met een kleine zoektocht naar een nieuwe koeler ivm beoogde aanschaf nieuw mobo+cpu eind dit jaar, dus deze nieuwe c7 kan ik er mooi bij zetten.
