TU/e-promovendus ontwikkelt compacte zuinige optische switch met 4 x 128 poorten

Een promovendus van de Technische Universiteit Eindhoven heeft een prototype ontwikkeld van een switch die meer poorten dan een standaard switch biedt bij een laag energiegebruik, door optische transceivers dicht bij de processor te plaatsen.

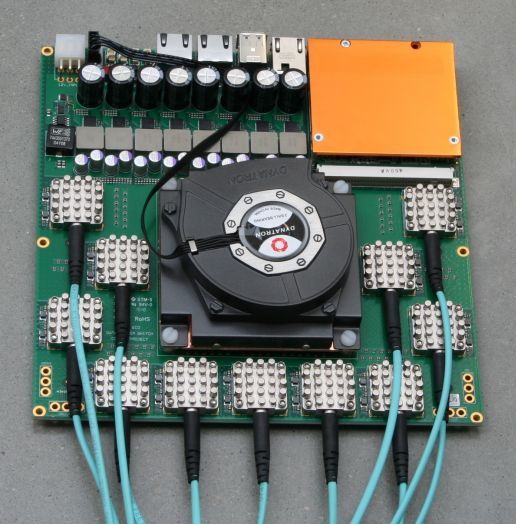

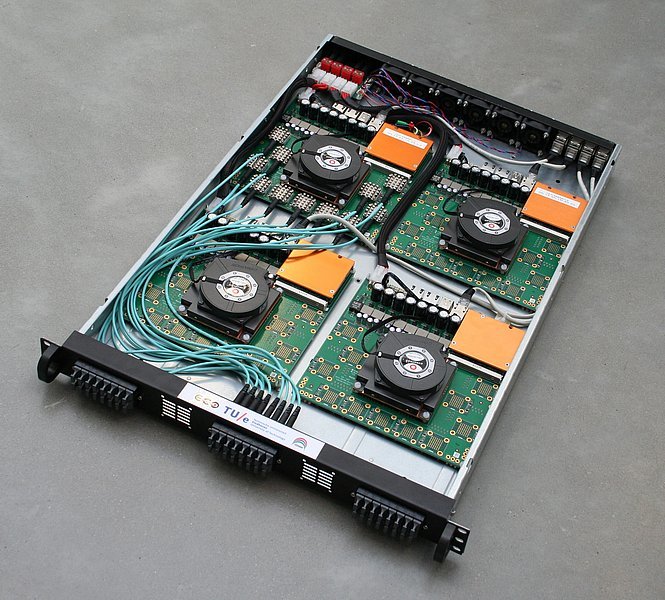

TU/e-promovendus Gonzalo Guelbenzu ontwikkelde een switch met afmetingen van 20x20cm die 0,25U rackspace inneemt en minder dan 150W vergt. In een rackeenheid kon hij zo vier van deze switches plaatsen. In het midden van het pcb zit de switching-asic, die omringd is door elf on-board optics-transceivers. Door de transceivers zo dicht mogelijk bij de processor te plaatsen, wordt niet alleen ruimte, maar ook energie bespaard.

Elke van deze transceivers ondersteunt twaalf poorten, maar de asic kan alleen overweg met maximaal 128 poorten. De rackunit ondersteunt daarmee in totaal 4 x 128 10Gbit/s-poorten en een bandbreedte van 4 x 1,28Tbit/s. Standaard zitten de transceivers met fiberingang bij switches op het frontpaneel, waardoor er slechts plaats is voor 32 stuks en het totale aantal poorten voor de hele rackunit op 128 poorten uitkomt.

Het prototype van Guelbenzu verbruikt in totaal 600W, wat meer is dan de 300W die een standaard rackeenheid verbruikt, maar de toename in het aantal poorten weegt hier volgens hem ruimschoots tegenop. "Dit betekent dat je vier keer zoveel informatie kunt verwerken in dezelfde ruimte, terwijl je slechts twee keer zoveel energie verbruikt."

De promovendus deed onderzoek naar het verbeteren van het netwerk dat servers binnen het datacenter met elkaar verbindt, met als doel het energiegebruik van datacenters te verbeteren. Volgens de TU/e verbruiken datacenters alleen al in Nederland ongeveer twee terawattuur per jaar. Volgens Guelbenzu zijn verdere besparingen te realiseren door wavelengthdivision-multiplexingtechnieken te gebruiken in datacenters die gebruikmaken van elektrische en optische componenten.

Gonzalo Guelbenzu de Villota heeft zijn proefschrift met de titel ‘Scalable electro-optical solutions for data center networks’ donderdag verdedigd.
