Door , , 32 reacties
Bron: Vage Japanse Site

*Discostar* kwam langsfietsen met een link richting deze bijzonder vage Japanse site, waar iemand een stel multiplier en voltage dipswitches op z'n FIC AZ-11 heeft geknutseld. Dankzij deze operatie kon een Duron 600 tot 900MHz overgeklokt worden. Of onze Japanse vriend ook de multiplier heeft weten te unlocken (of dat de processor in kwestie geen multiplier-lock had), is mij niet duidelijk.

* Update:

In een mailtje dat onze vriend (de vage Japanner, die hoort bij bovenstaande vage Japanse site) aan mij [Jasper] stuurde, legt hij het wat duidelijker uit (en in het engels, gelukkig):

Hello! Mr.Jasper Janssen

I set FID and BP_FID to the same value, higher or lower than the original, I success to break the multiplier lock.
I set only FID or BP_FID ,I don't success to break the multiplier lock.

My method is as follows.
------------------------------------------------------
This method use signal line FID, BP_FID, VID on FIC AZ11 mainboard.

SocketA's pin assign is

FID(0,1,2,3)=(W1,W3,Y1,Y3)

BP_FID(0,1,2,3)=(AN27,AL27,AN25,AL25)

VID(0,1,2,3,4)=(L1,L3,L5,L7,J7)

For FID and VID signal, cut curcuit between motherboard and SocketA .
And connect switch (GND or Open) for motherboard side circuit.
For each BP_FID signal, connect switch (2.0V or GND). On AZ11 mainboard, curcuit pattern "OVERRIDE" is connected to BP_FID. So I set jumper switch in this area.

Configulation for these signal is described in AMD datasheet.

[.....]

My Duron600 work 900=100*9.0 at 1.85V.

Bovendien heeft M. Kara de moeite genomen om ons te voorzien van een vertaling van de vage Japanse site. Erg brak engels, maar er is meer van te lezen dan het Japans (voor mij in ieder geval).

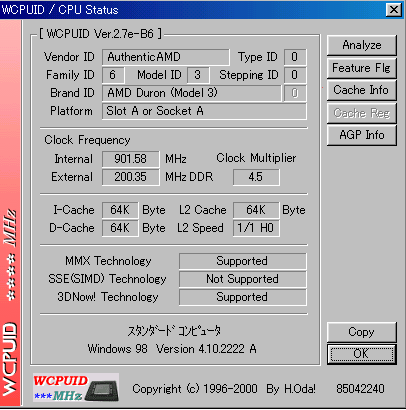

Duron 600 op 900MHz - WCPUID screenshot
Duron 600 op 900MHz met FIC AZ-11 modificatie Duron 600 op 900MHz met FIC AZ-11 modificatie
Moderatie-faq Wijzig weergave

Reacties (32)

Op www.anandtech.com/showdoc.html?i=1277 staat ook het een en ander over duron/tbird multipliers en de AZ-11. Het komt er op neer dat je met dit bord (en wat soldeerwerk) ook de multipliers kunt unlocken.
(geloof ik)
Ipix: Wat Femme niet zeker weet is of hij niet toevallig een unlockte CPU had om mee te beginnen.


Ik heb het allemaal nog eens goed bestudeerd, en ik kom tot de volgende conclusie: "This is what we've all been waiting for."

Hij weet nu op welke pinnen van de SocketA de signalen VID[0:4], FID[0:3], en BP_FID[0:3] binnenkomen, en bovendien heeft hij laten zien dat ze allemaal extern beinvloed kunnen worden.

Die jumpers, die Anand gebruikt heeft en waardoor dat hele multiplier-lock verhaal ueberhaupt de wereld in kwam als meer dan een gerucht, veranderen alleen BP_FID. Door alleen BP_FID te veranderen kun je (blijkbaar) onder, maar niet overklokken.

Deze gast heeft de jumpers voor BP_FID ingesoldeerd, net als Anand, maar heeft vervolgens ook nog dipswitches toegevoegd voor FID. En als je FID en BP_FID samen verandert, is je multiplier lock weg. (net als bij SlotA, daar moet je ook BP_FID en FID veranderen op je GFD)

De 8polige dipswitch is voor VID (gebruikt hij er vijf van de acht van, om voltage in te stellen).

Het is vanaf _nu_ mogelijk met deze informatie GFDs te maken met behulp van een tussenzetsukje tussen de CPU en de moerplank. Overigens zal naar alle waarschijnlijkheid iig de Abit plank dit wel geintegreerd hebben.

Het lijkt me nog steeds wel een goed idee als wij van tweakers even zo'n ding halen om even uit te proberen of het echt werkt en het in de goeie taal te publiceren. ;)

Ik heb ook even een mailtje naar deze vage japanse gast gestuurd, deze posting wordt nog geupdate als ik antwoord krijg.
</div><div class=b4>

Tuurlijk was/is deze Duron ge-unlocked!
Kijk dan nog maar es goed in het WCPUID schermpie... hij is niet ge-o'c-d (ofzoiets ) dmv FSB settings want de bus loop nog altijd mooi op (2*)100Mhz.

Deze Jap heeft dus de multiplier ge-unlocked....

Femme toch....
</div><div class=b1>

Als je met ge-unlocked bedoeld: hij was gelocked maar nu niet meer (duh?)-> ik zie niet hoe jij dat uit het wcpuid schermpje kan aflezen. Hij kan net zo goed gewoon niet gelocked zijn.

Zover ik begrepen heb kun je alleen de multiplier niet zomaar opschroeven en zijn daar die aanpassingen op het mobo voor... of die aanpassingen ook nodig zijn om de multiplier
te 'un-locken' zie ik ook zo 123 niet.

Konijn.
Wat JJ ( Jasper Janssen ) zegt is inderdaad een hele goeie.
Maar vergeet niet wat er bij een van de overclocking guides van tom een mailtje van AMD stond dat het mogelijk was de chip over te clocken.
www.tomshardware.com/blurb/00q3/000710/blurb-01.html
Dus er komt wel wat om de multiplier mee aan te passen.
En anders kunnen we dus de soldeerbout pakken om de koperen puntjes van de cpu weg te halen, en met een silver pennetje de eigen instellingen erop te zetten.
Dus duron 700 op 950 @ 1.85 v behoort dan tot de mogelijkheden.
Halon 1202.
Je kan het niet zien.
Deze was wel gelocked, dat kan je merken aan dit :
De asus a7v, en de Fic met de geheime jumpers besturen de BP_FID, dat is instelling van de multiplier.
Alleen die was nodig om de multiplier op te voeren, zoals tom deed met zijn niet gelockte model.
Deze japanners hebben dus de VID ook moeten veranderen om een gelockte over te clocken, oftewel, nu moeten de BP_VID en de VID veranderen worden.
En dit kan alleen met een modificatie op het moederbord, zodat er niet meer geremarkte procs op de markt gebracht kunnen worden.
Je kan wel waarschijnlijk de pinnejtes op de processor veranderen, maar dat is duidelijk zichtbaar , omdat de clocksnelheid van de chip gedrukt staat op de core.
Dus... Ik hoop dat dit je vraag beantwoord.
Amd heeft dus erover nagedacht.
Halon, nobody knows..

Het hele gedoe met de multiplier lock kent de volgende fases:

1. Tom publiceert zijn Duron/Asus A7V testen, met 3 Duron 700s en een 650 draaiend op 950.

2. Tom krijgt een mailtje van AMD waarin ze vertellen dat toekomstige procs multiplierlocked zullen zijn, maar "Some mobos will allow general overclocking outside the CPU". (Zou kunnen slaan op multiplier-breken, maar ook op FSB overklokken)

3. Anand publiceert zijn resultaten met de FIC AZ11, door met de jumpers gemarkeerd "OVERRIDE" te spelen die er eigenlijk afgezaagd waren, kan hij zijn CPUs wel onderklokken, maar niet overklokken.

4. De hele wereld breekt uit in chaos, rellen, Rodney King was er niks bij. (okee, goed, die heb ik erbij verzonnen. Goed at jullie opletten }> )

5. Vage japanse gast modificeert zijn AZ11 om nog wat extra jumpertjes te hebben, en dat is waar we nu zijn.


Mijn theorie is nog steeds dat BP_FID op de een of andere manier de maximale multiplier geeft die de CPU wil accepteren, en FID de multiplier die hij graag zou willen hebben. Als je dat systeem hebt, kun je met alleen FID, en met alleen BP_FID, alleen onderklokken. Als je ze alletwee verandert kun je overklokken. Dit lijkt mij het best te passen bij de informatie zoals tot nu toe bekend is.

Let wel: Alleen Anand heeft ueberhaupt iets gevonden van een eventuele lock, en die heeft met BP_FID gespeelt terwijl alle andere mobos (met name de A7V) waarschijnlijk FID veranderen, aangezien FID gewoon in de datasheets staat, maar BP_FID is geheel ongedocumenteerd.


UPDATE: Ik heb AMDs datasheet voor de Duron erop nagelezen, en de VID[4:0] en FID[3:0] pinnen staan inderdaad netjes aangegeven, de FID pinnen ook op de plek die TOm al weken geleden gepubliceerd heeft. Maar waar ik dit dus voor schrijf:

Op de plek waar volgens deze gast de BP-FID[3:0] pinnen zitten (AL25, AN25, AL27, AL25) zit, in hetzelfde patroon als de FID pinnen, een serie van vier "NC" (not connected) midden tussen de wel aangesloten pinnen.

Ik ben overtuigd.
Ik kan val alles. Ik heb eerder ook Chinese site vertaald... En vertaling nodig, ik sta altijd klaar...

Hij sluit ze niet aan op de Socket maar op de chip die je cpu snelheid regelt (ben naam kwijt)..
BTW hier is een iets leesbaardere vertaling van de Vage Japanse Site (tm)

home.att.ne.jp/gold/XLV750R/english/index.htm
Geen idee of Tom het weet (waarschijnlijk wel, dit soort dingen worden in veelvoud gesubmit natuurlijk), maar wat belangrijker is, wij weten het.

Ik heb net een Duron gehaald, die op deze zelfde manier zou moeten kunnen werken (ik heb net doorgemeten dat de BP_FID pinnen die vage jap gebruikt heeft er nog steeds op zitten), en Daniel heeft een GA-7ZM geregeld, en morgen gaan we daar aan solderen. We houden je op de hoogte.

Tweakerbee: Wat wij kunnen met solderen aan het mobo kan ook met een tussenzetstukje (met eventuele gevolgen voor stabiliteit door de iets langere signaalpaden), maar belangrijker, het kan ook gewoon op het mobo geintegreerd worden. Logisch natuurlijk: Als ik een mobo kan modden voor zoiets, kan een mobofabrikant ook z'n mobo voor-gemodificeerd verkopen.

Mocht dat nou niet gebeuren, ben ik van plan om een mobo-modificeer-service aan te gaan bieden, naar analogie van de PSX mod services ;)
