Wetenschappers hebben een methode ontwikkeld om driedimensionale vormen in silicium te modelleren door louter gebruik te maken van chemische lithografie. De ontwikkeling geeft de mogelijkheid nanostructuren in siliciumhalfgeleiders te maken.

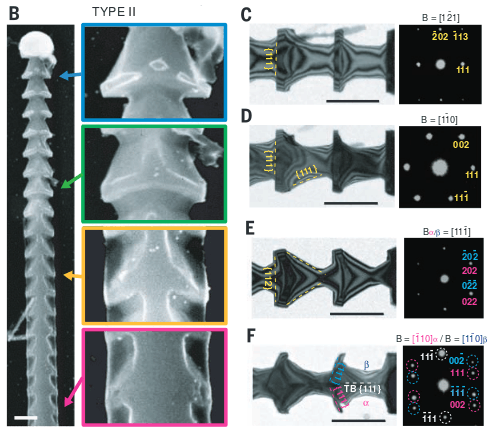

In dit geval bestaan de nanostructuren uit siliciumnanostekels met een skeletachtige bouw. Deze structuren zouden in de toekomst toegepast kunnen worden in rekbare bio-elektronica of huidachtige kleefstoffen. Om deze structuren te verkrijgen, gebruikten de onderzoekers goud als katalysator om via cvd siliciumnanodraadjes te laten groeien.
Tijdens de groei van de draadjes verspreidt het goud zich over het siliciumoppervlak. Door de concentratie van de gouddeeltjes aan te passen, denk in hoeveelheid aan atomen, konden de onderzoekers de verspreidingssnelheid beïnvloeden, waardoor ze konden selecteren welke delen van de nanodraadjes met goud gecoat moesten worden. De goudcoating werkte daarna als lithografisch masker bij het etsen van de draden met kaliumhydroxide.
Het eindresultaat was dat de onderzoekers met hun techniek complexe stekels konden printen met richels, inkepingen en skeletachtige structuren door gebruik te maken van scheikundige technieken. In combinatie met hydrogels die lijken op lichaamsweefsel, bleven deze stekels veel beter zitten dan 'normale' naalden van silicium. Op deze wijze kunnen mogelijk bepaalde implantaten en andere huidachtige kleefstoffen steviger gemaakt worden.
Het onderzoek staat donderdag in het tijdschrift Science.
Update 9.33: Naar aanleiding van post van Stygeon een en ander aangepast en duidelijker gemaakt.
