Braziliaanse overklokker verbreekt Raspberry Pi-benchrecord bij Hwbot

Door , 44 reacties

Een Braziliaan heeft met het overklokken van een Raspberry Pi Zero een score van 855,04 punten neergezet bij de Hwbot Prime-benchmark. Hij bereikte het record door de cpu van de mini-computer van 1GHz te overklokken naar 1600MHz.

Dat is niet de hoogste cpu-kloksnelheid van de Broadcom BCM2835-cpu in de ranglijst van Hwbot, die staat op 1620MHz, maar de nummer twee op de lijst wist met die snelheid 'slechts' 849,52 punten te behalen bij de benchmark, omdat hij de geheugenkloks minder hoog wist te krijgen.

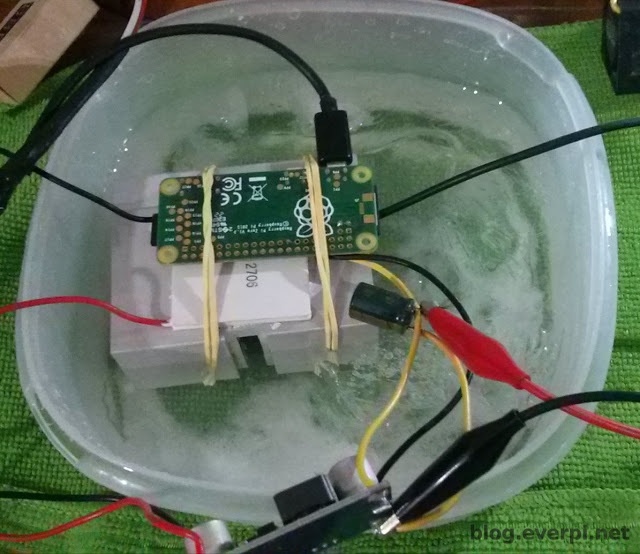

Alex Rissato beschrijft op zijn blog hoe hij de Raspberry Pi Zero aanvankelijk alleen stabiel op 1100MHz kreeg, maar wel wist te booten op 1200MHz. Voor hogere kloksnelheden moest hij hardwarewijzigingen doorvoeren: de barrière die de maximale spanning op 1,4V zet moest verwijderd worden en de Braziliaan soldeerde een externe bron voor de core voltage. Vervolgens plaatste hij de cpu op een Peltier-element, waarvan hij de hete kant in een bak met koud water met zout legde.

Hij zette het record neer bij een spanning van ongeveer 2,06V en bij temperaturen van tussen de 15 en 16,4 graden Celsius.

Moderatie-faq Wijzig weergave

Reacties (44)

Reactiefilter:-144044+131+23+30Ongemodereerd12
Maar wat scoort de RPI zonder enige modificaties?
Hier kan je de scorelijst vinden voor de RPI zero voor deze benchmark.

Op plaats 42 zie je een run waarin de cpu:
- draait op 1000MHz
- draait op stock cooling

Hierdoor denk ik dat dit de stockperformance is, aangezien 1000MHz de standaard frequentie is voor een rpi zero en dus lijkt de score zonde rmodificaties 522 te zijn, waardoor er:

100%*((855,04-522)/855,04) = 38,95%

performancewinst lijkt gemaakt te zijn.
Even zeuren hoor ;-)

De winst t.o.v. stock is ca. 63%.
De stock is inderdaad wel ca. 39% langzamer dan de overclock.
Dezelfde CPU op 1GHz met stock cooling scoort ongeveer 500 volgens de ranking waarnaar gelinkt wordt.
Alex Rissato beschrijft op zijn blog hoe hij de Raspberry Pi Zero aanvankelijk alleen stabiel op 1100MHz kreeg, maar wel wist te booten op 1200MHz. Voor hogere kloksnelheden moest hij hardwarewijzigingen doorvoeren
Daar staat niet in wat voor Hwbot Prime-benchmark score de RPI standard haalt
Waarom moest de hete kant van het Peltier-element in zout water gelegd worden? Elektrische geleiding lijkt me niet nodig of verbeterd de warmtegeleiding ook door er zout aan toe te voegen? Mij niet bekend :?

Aanvulling:
Als het hem om het verlagen van het vriespunt ging zou een antivries middel zoals: Ethyleenglycol,
Glycerol, Methanol, Propyleenglycol toch een veel betere keuze zijn? "Die zijn daar voor" en zit je ook niet met een voor je RPI gevaarlijke extreem lage elektrische geleiding...

[Reactie gewijzigd door Carni op 19 april 2017 15:06]

Als je zout toevoegt aan water kan het veel kouder worden voordat het in ijs verandert. Kouder water resulteert weer in een hoger verschil in temperatuur, waardoor de warmtetransport toeneemt. (Daarbij moet gezegd worden dat de specifieke warmtecapaciteit van zout water dan weer wat minder is, maar goed..).

Vertaalt van de blog: Voor degenen die niet de gemeenschappelijke water weet de neiging om te bevriezen op ongeveer 0 į C hoewel afhankelijk van het zoute water mengsel kan alleen de bevriezing bereiken -20 į C graden!

Of hij heeft gebruik gemaakt van de oploswarmte van zout: als je zout bij smeltend ijs gooit daalt de temperatuur sterk. Echt duidelijk staat het niet in z'n blog, want hij heeft het zelf ook niet echt berekend en maar 'op gevoel gedaan'.

https://nl.wikipedia.org/wiki/Koudmakend_mengsel

[Reactie gewijzigd door Nat-Water op 19 april 2017 15:13]

Allemaal waar, maar waarom de plastic schaal, met de Pi, niet gewoon een nacht in de vriezer?
(zonder zout -> ijs)

[Reactie gewijzigd door Durandal op 19 april 2017 16:11]

Omdat er dan ook vocht op de pi komt door condensvorming aangezien de pi dan ook koud word. Daaraast heb je het nadeel dat het ijs wat daarna smelt rondom het koelblok naar beneden zakt en het oppervlakte met thermische geleiding kleiner wordt want er komt dan lucht tussen koelvinnen en ijs.
Minder wetenschappelijk:zoek op "zout ijs challange", en je weet opeens wat zout met ijs doet.
Waarschijnlijk is het water wat mbv zout tot onder het vriespunt gebracht.

edit:
Even in de bron gekeken (mijn Braziliaans is niet zo goed), maar daar lijkt idd te staan dat door het gebruik van het zout het water tot -20įC gekoeld is)

[Reactie gewijzigd door MerijnB op 19 april 2017 14:44]

Braziliaans :? Bron is gewoon in Portugees!
Spreek ik ook niet, blijkbaar zie ik niet eens het verschil ;)
Het Portugees in BraziliŽ is echter wel heel anders tov het standaard Portugees. ;)
Vroeg mij dat ook al af.
Vroeger wel eens een CPU met een Peltier element gekoeld, maar de heatsink dan weer met lucht.
Die vraag had ik ook, mij lijkt zout toevoegen aan water zelfs eerder minder nuttig. Gezien de warmtegeleiding afneemt bij onzuiverheden in water ... (triviaal maar bon)
Wanneer bepaalde zouten in water worden opgelost => endotherme oplosproces geeft aanleiding tot temperatuursdaling.
Door zout toe te voegen verlaag je de specifieke warmte van water (een technische/natuurkundige term die betekent hoeveel energie je nodig hebt om een stof een bepaalde temperatuur te laten stijgen), een lagere specifieke warmte betekent dat het zoute water sneller kookt. Dit betekent dan weer dat het water sneller verdampt, in verdampen (iedere faseverandering actually) kan je veel meer warmte kwijt dan gewoon iets verwarmen. Op dit principe werken heatpipes van koelers ook, maar meestal wordt er een speciale stof (wat op een lagere temperatuur verdampt) voor gebruikt in heatpipes.

Het gebruik van zout water zorgt er dus voor dat je iets makkelijker warmte kwijt kan.

Offtopic:
het toevoegen van zout aan je water om te koken omdat het sneller kookt is een mythe, om dit toegevoegde zout zin te laten hebben. Je zou zo veel zout toe moeten voegen dat je eten echt heel vies wordt.
Je hebt hierin gelijk. Hoewel zout water minder gassen vast kan houden dan zoet water. Is de gaswisseling aan het oppervlak weer veel groter (het zout spint als het ware en ploegt het oppervlak om in de aquarium techniek wordt hier veel gebruik van gemaakt met nog enkele andere voordelen --> ammoniak ontvet en maakt film lag op water dit blokkeert gaswisseling) Het is dan weer jammer dat mensen vaak de nadelen niet kennen (eiwitten worden lichter waardoor die weer de gaswisseling blokkeren vandaar een eiwitafschuimer op zoutwateraquaria)
Quote : Ethyleenglycol,
Glycerol, Methanol, Propyleenglycol toch een veel betere keuze zijn? "Die zijn daar voor"

In standaard auto's die ook in de vorst rijden ja, ze geleiden minder goed dan puur water.
water bevriest , zout water dan weer minder snel.
zout water is corrosief en wil je niet in je auto.
water is de beste geleider, er zijn middeltjes die het water "natter" maken door het contact te verbeteren : water wetter
https://www.redlineoil.com/Products.aspx?pcid=10
Zout is wel erg lekker goedkoop en overal goed beschikbaar ;) denk dat het verder niet heel veel uit gaat maken of je een RPI in zout of zoet water gooit
Dat kan het zijn hoor. Misschien denk ik veel te ingewikkeld en was het meer van:"Het mag niet bevriezen en wat heb ik in de kast liggen om dat te voorkomen".
de RPI wordt niet in water gegooid, enkel het peltier element
overclocken is toch een hobby op zich :D

mooi resultaat :) Maar zou er het geduld niet voor hebben... ik OC liever iets waar ik resultaten mee kan boeken, zoals een PC CPU of GPU, wanneer dit nieuwe dingen mogelijk maakt.

Mijn Pi3 heeft het (nog) niet nodig...

[Reactie gewijzigd door bjp op 19 april 2017 14:11]

Een i7 verklokken is zeker leuk,maar dit gaat om veel voudige in snelheid! een i7 verdubbel je niet zomaar. Knappe prestatie
ik heb toch ooit een Pentium E5200 van 2.5 naar 4.166GHz gekregen :D dat was pas leuk :) Je kon er ineens vanalles mee!

Hij heeft dan nog vele jaren op 4GHz gedraaid...

[Reactie gewijzigd door bjp op 19 april 2017 14:24]

Doet me denken aan de mooie Duron tijd. Beetje potlood en je had ineens een multiplier die unlocked was. Of een 6800LE met een BIOS update naar GT niveau tillen. AMD "triple-core" CPU's die soms een vierde, werkende core bleken te hebben. Etc. etc.

Blijft geinig.
Been there, done that. Was een mooie tijd inderdaad.
- Athlon XP 1700+ (TBred-B) van 1466Mhz naar 2466Mhz gekregen (watergekoeld)
- Duron 1400Mhz van §35 naar 'slechts' 2100Mhz gekregen met potloodtruc
- Geforce 6800LE van 8 naar 16 pipelines gemod. Met alle 16 waren er wel wat artifacts maar kon nog benchen, met 12 draaide ie gewoon goed :)
Idem hier!

En vergeet niet de 9800SE die met gemodde Omega driver 4 pipelines unlockte en soms zelfs op 9800XT snelheden draaide 8).
Zelf nog een Athlon 64 'Venice' 3000+ gehad die van 1800mhz naar 3Ghz 24/7 stabiel ging :)

Mooie tijden.
Overigens is 1100mhz voor een zero niet heel bijzonder zonder mode hoor. Mijne heeft maanden op 1150/450 gedraaid (omdat het kan).
Een : ASUS P2B-D P2/P3 Dual Slot 1 Intel 440BX Motherboard.
Met : 2 x celeron 300a 66bus modified (for dual) running @450 100bus.

http://www.cpu-central.com/dualceleron/

Storage : Promise 66 controller "hacked" naar FastTrack 66 Raid controler.
Drives : 4 x quantum fireball in IDE RAID

Doel was om een alternatief te maken voor een 30.000 gulden kostende
server.
Dit was toen gelukt voor dacht ik 6000,- gulden.
Onze zelfbouw vulde een bepaalde database in 7 minuten waar de dure server een uur over deed.....

Ding heeft 2 jaar met trots zonder uitval gedraaid
De vraag is dan ook hoe lang je deze RPI kan gebruiken voor hij daadwerkelijk stuk is, nou is dit natuurlijk een redelijk goedkoop bordje maar er is een reden waarom de kloksnelheid zo laag wordt gehouden normaal gesproken.
Mja. maar een rpi0 is toc hwel ontwerpen voor kleine behuizingen, niet voor in een emmer met water.
Wat is er dan verdubbeld bij de Pi dan? Volgens mij is de verbetering (clocksnelheid) maar 60% (niet niks overigens), en dat kan je met een i7 ook wel halen met gekke niet praktische setups.

De verbetering van de score is maar 40% zoals ik hieronder lees, dat is vergelijkbaar als je met luchtkoeling en een i7 ook kan halen...

[Reactie gewijzigd door watercoolertje op 19 april 2017 14:53]

Ontzettend knap zo niet, maar zit er ook nog praktisch gedeelte aan? het is cool dat hij hem zo snel heeft gekregen, maar het lijkt me niet dat je hem in deze staat (met de bak water etc) nog echt kan gebruiken op lange termijn? hoorde laatst dat cpus bij overclocking wedstrijden vaak kort na die tijd sneuvelen(?) dus het lijkt mij dat deze zo ook niet super lang zal meegaan?
Ik denk dat dit met allerlei records het geval is. Als ik het vergelijk met bijvoorbeeld; de snelste auto. :+ De gebruikte auto zal ook niet veel kilometers maken & daarbij ook niet in het dagelijks leven gebruikt worden. Het is meer om te laten zien waartoe het in staat is, tot het uiterste gaan, dat is toch mooi?!

[Reactie gewijzigd door r.hiensch op 19 april 2017 14:29]

Het is meer om te laten zien waartoe het in staat is, tot het uiterste gaan, dat is toch mooi?!
Ik snap wat je bedoelt, maar voor mij is het uiterste het uiterste wat zo'n ding zo als hij uit de doos komt / standaard onderdelen heeft (ok, stel er zit los een cooler in de doos dan moet dat ding er dus wel op etc.) dus niet zo'n extra cool element etc.
Het is wel een kunst om zo'n ding zo snel te krijgen, maar het voelt mij aan de andere kant ook een beetje als een geval 'als je me maar genoeg high-end koolvloeistof geeft'

[Reactie gewijzigd door Overlord2305 op 19 april 2017 14:35]

Dat is natuurlijk ook niet de bedoeling geweest. De bedoeling is om de hoogste score neer te zetten, danwel de hoogste klokfrequentie en daarbij gebruik maken van alles wat in je mogelijkheden ligt. Een dragraceauto is ook gemaakt om gigasnel die 400 meter af te leggen, maar is ook niet meer in staat om van Utrecht naar Rome te rijden.
Wel grappige bordjes die PI Zero maarre, nergens te krijgen. Jammer.
Ah, bedankt voor de tip! Wist niet eens dat er een Pi Zero-W was en die is erg interessant!
Je mag die van mij wel overnemen hoor ;)

Ik doe veel meer met m'n Arduino dan met mn rpi. Raspberry is toch voor de mensen die wat algemenere taken willen uitvoeren geloof ik :)
Bedankt voor je reactie. Ik doe sinds een tijdje ook veel met Arduino (Attiny85, Nano en Pro Micro) en heb nog niet geŽxperimenteerd met RPI. Mij is overigens nog niet helemaal duidelijk (bij de RPI) hoe de I/O aanspreekt en of dat eenvoudig is, je hebt altijd drivers nodig toch? Ik denk dat het aansturen van een wireless service met de RPI wat gemakkelijker gaat, of is dat niet zo? Ik ondervind nog wel wat problemen met het 'praten' (seriŽle verbinding) met de Arduino via bluetooth, met name op Windows.

Maar welke RPI versie is het en wat wil je er voor hebben?
Lol, ik had vloeibare <vul hier een gas in> koeling verwacht, maar gewoon met een peltier element en een bakkie water. Fantastisch!
