Inleiding: steeds kleiner
Samengevat
Silverstone wil met de Raven X01 zijn Raven-serie voor een groter publiek beschikbaar maken. De Raven-behuizing heeft een voor de serie bekend haaks geöriënteerd ontwerp en een al even kenmerkende vormgeving. Het interieur is echter bijzonder onhandig ingedeeld, wat inbouwen erg lastig en tijdrovend maakt. Bovendien zijn de prestaties niet best en dat wordt met een prijs van slechts 80 euro niet goedgemaakt.
Eindoordeel
Silverstone heeft voor alle marktsegmenten een serie behuizingen: van compacte itx-behuizingen als de Sugo- en Milo-series tot en met de Fortress-serie voor high-end systemen en de Kublai-serie voor budgetsystemen. Sinds 2009 heeft Silverstone echter ook een wat minder conventionele serie in huis: de Ravens.
De Raven-serie is, zoals Silverstone het omschrijft, bedoeld voor 'extreme enthusiast'-systemen. Eigenlijk betekent dat vooral dat de Raven-behuizingen voor gamers gemaakt zijn. Het zijn wat potsierlijke behuizingen met gekleurde accenten en plastic elementen, die de behuizing volgens Silverstone een 'agressive styling' geven.
/i/2000879401.jpeg?f=imagenormal)
De belangrijkste eigenschap, als je voorbij de vormgeving kijkt, is echter de lay-out van de behuizing. Zoals we van Raven-behuizingen gewend zijn, heeft Silverstone de interne lay-out negentig graden gedraaid. Dat betekent dat het moederbord niet naar achteren is gericht, maar naar boven staat, met de i/o-poorten aan de bovenkant.
De X01 is de nieuwste toevoeging aan de Raven-serie en hierin de kleinste atx-behuizing tot dusver. Hij is verkrijgbaar in zwart met rode, blauwe of groene accenten en een venster, en er is een versie met rode accenten zonder venster. Die laatste hebben we getest en vergelijken we met eerdere Raven-behuizingen.
Uiterlijk: stealth-bommenwerper
De Raven X01 is, zoals de naam aangeeft, de eerste in een nieuwe serie Raven-behuizingen. In 2009 kwam, zoals gezegd, de eerste Raven-behuizing op de markt, waarvan er inmiddels vijf varianten zijn. In 2014 kwam daar de mitx-serie bij, met eerst de RVZ01 en eind dit jaar de RVZ02. De X01 is echter, net als de originele Raven-behuizingen, een atx-behuizing, en volgens Silverstone de kleinste tot dusver.
Silverstone spreekt van de kleinste 'footprint' voor een Raven atx-behuizing en gelet op het volume dat het bedrijf opgeeft, klopt dat wel. Met afmetingen van 215mm in de breedte, 485mm hoog en 500mm diep komen we op 52 liter. De Raven 04 was ruim 63 liter, maar heeft bijna identieke afmetingen op de vloer. Natuurlijk is het volume van de behuizing zelf, dus zonder al het plastic, een stuk kleiner. De hoogte is dan slechts 347mm, de diepte 407mm en de breedte 179mm. Dat geeft een werkvolume van slechts iets meer dan 25 liter, niet superruim dus.
Al die 'verloren' ruimte wordt besteed aan het frontpaneel, de bovenkant, en de achter- en onderkant. Deels is dat functioneel, deels puur vormgeving en die vormgeving is juist waarmee de Raven-serie zich onderscheidt. Silverstone heeft geprobeerd om de X01 het uiterlijk van een stealth-bommenwerper mee te geven, met veel onscherpe en gestroomlijnde hoeken. Dat is aan de voorkant, maar ook aan de boven- en zijkanten terug te zien.
Het frontje bestaat uit een bovenhelft met het Raven-logo erop en vier bilateraal symmetrische luchtsleuven daaronder. De X01 heeft boven de luchtsleuven een lichtgeleider van transparant plastic, zodat de powerleds zichtbaar zijn aan de voorkant. Boven op het frontje vinden we de frontpaneelaansluitingen, die zoals gebruikelijk uit twee usb 3.0-poorten en twee audiopoorten bestaan. De power- en resetknoppen zijn momentschakelaars, die met een verend stukje frontpaneel bediend worden.
/i/2000879405.jpeg?f=imagenormal)
Het bovenpaneel is makkelijk, via twee kartelschroeven, verwijderbaar en bestaat weer uit het stealth-ontwerp. Een patroon van roosters van in ons geval rood metaal zorgt voor de luchtafvoer. Aan de achterkant is een handvat vrijgelaten om de kast aan op te tillen en om kabels doorheen te laten lopen. De zijpanelen vallen in plastic ontwerpelementen, maar zijn verder gewoon gesloten, stalen panelen. Ook aan de achterkant is, behalve een ventilatierooster, weinig spannends te beleven.
De onderkant bestaat uit een grote rode voet met het inmiddels bekende ontwerp. Aan de voor- en achterkant staat de behuizing strak op de grond, maar in het midden is de behuizing vrij van de vloer, om voldoende luchtaanvoer mogelijk te maken. Daar zitten immers de drie Air Penetrator-ventilators, die koele lucht van onder naar boven over het moederbord en de overige componenten blazen. Uiteraard zijn die ventilators afgeschermd met een verwijderbaar stoffilter.
Interieur: haaks en krap

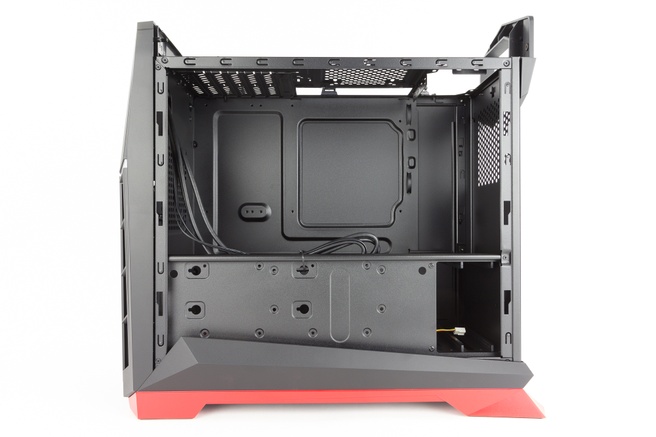

Zoals we al hebben vermeld kunnen we de bovenkant na het losdraaien van twee kartelschroeven eenvoudig wegschuiven. We krijgen dan de bovenkant van de echte behuizing, normaliter de achterkant, te zien. Voorin zitten de uitbreidingsslots, zeven in totaal, met in het midden de uitsparing voor het i/o-shield en aan de achterkant de uitsparing voor de voeding. De bovenkant klikt in plastic nokjes die aan de zijpanelen geschroefd zijn. De zijpanelen zitten met gewone machineschroeven vast.
Het onderste deel van de RX01 lijkt een compartiment te hebben, maar in feite is de rand van ongeveer 13cm bedoeld voor stevigheid en als bevestigingspunt voor drives. Op de zijplaat kunnen twee 2,5"- of 3,5"-drives worden vastgeschroefd. In de drivecage aan de achterkant kunnen nog eens twee 2,5"- of 3,5"-drives worden bevestigd. Die moeten dan eerst op een meegeleverde slede geschroefd worden om daarna in de cage geschoven te worden. De sledes zijn van metaal en worden op plastic rails geschoven. Om ze te zekeren worden extra kartelschroeven meegeleverd.
De voeding, met een maximale lengte van 180mm, wordt haaks achterin gemonteerd. De ventilator van de voeding krijgt zijn lucht van het rooster dat aan de achterkant zit. De eurostekker wijst dus naar boven en de kabelboom of modulaire aansluitingen wijzen naar onder.
Het moederbord wordt aan het linkerpaneel vastgeschroefd en kan, dankzij een flinke uitsparing in het paneel, van een processorkoeler worden voorzien. De koeler mag echter niet hoger dan 162mm zijn en als je de Raven X01 met plexipaneel koopt, is dat 159mm. De videokaart kan de volle hoogte van de behuizing benutten, een kleine 34cm dus. Je moet wel rekening houden met de breedte van de kaart; die mag niet breder dan 15cm zijn.
Koeling, kabelmanagement en inbouw
De voorgeïnstalleerde koeling bestaat uit drie Air Penetrator-ventilators van 120mm. De ventilators draaien op 1200rpm en worden in principe niet gereguleerd. De AP's worden dan ook met drieaderige draden aangesloten. Silverstone gebruikt daarvoor zwart-rood-gele kabels. Let wel op de lengte van die kabels; ze zijn alle drie even lang, maar omdat het gat in de bodem waardoor ze gevoerd worden ver naar achteren zit, blijft van de kabellengte van de voorste ventilator weinig over. Veel meer dan 15cm heb je niet, dus je kunt lang niet alle headers op het moederbord bereiken met die kabel.
Als je extra koeling wil installeren, ben je beperkt tot het rooster in de boven- en voorkant. Daar kun je een 120mm-ventilator kwijt. Geen van beide roosters is van stoffilters voorzien; die schermen alleen de meegeleverde Air Penetrators af en daar zijn ze evenmin nodig, want de Raven X01 is ontworpen als overdrukbehuizing.
/i/2000879411.jpeg?f=imagenormal)
Over het kabelmanagement kunnen we vrij kort zijn: dat is er eigenlijk niet. Achter de moederbordplaat is geen ruimte beschikbaar voor kabels; dat is de keerzijde van een zeer smalle behuizing. Ook kun je geen kabels achter het verbindingsplaatje tussen linker- en rechterpaneel laten lopen. Al je kabels moeten dus in de behuizing zelf blijven. Wel zijn er voldoende bevestigingspunten voor kabelbinders, om zoveel mogelijk kabels uit de luchtstroom van de ventilators te houden.
De kabels voor de frontpaneelconnectors zijn meer dan lang genoeg. De audioconnector is eigenlijk te lang, omdat die in deze configuratie helemaal voor- en bovenin aangesloten moet worden. Een kort kabeltje in plaats van de standaardkabel voor behuizingen was dus mooier geweest. De overige frontpaneelconnectors voor power, reset en statusled zijn netjes als één flatcable uitgevoerd, maar de powerleds worden weer met een apart kabeltje gevoed, omdat die lager in het frontje zitten. De usb 3.0-kabel is als vanouds lang en erg stug, wat druk op de header van het moederbord kan geven als je de kabel in goede banen probeert te leiden.
Installatie
De behuizing is krap voor een regulier atx-bord. Dat begint met het indraaien van de koperen afstandsbussen voor het moederbord. Die aan de achterkant zijn geen probleem, maar aan de voorkant kom je er met een schroevendraaier niet bij doordat het drivepaneel de boel blokkeert. Daar zit wel een gat voor een schroevendraaier in, maar dan moet de schacht wel bijzonder lang zijn. Spoiler alert: we hebben geen schroevendraaier met een schacht van 20cm en jij hoogstwaarschijnlijk ook niet.
De voorste rand van het moederbord zit deels achter de driveplaat en daarmee moet je dus rekening houden bij het inbouwen. Zo zijn de sata-poorten lastig te bereiken en ook het inprikken van de frontpaneelconnectors kun je het best vooraf doen. We bouwen het moederbord altijd in met de processorkoeler al voorgeïnstalleerd, maar dat blijkt schier onmogelijk in de X01. Een vervelend puntje is verder het feit dat de X01 niet plat op zijn zijkant kan liggen; de plastic versierselen aan de zijkant laten de behuizing wippen. De kabels met tiewraps vastzetten zou in theorie kunnen, maar daar is te weinig werkruimte voor. Al met al is het inbouwen van componenten in de X01 geen pretje en we raden aan dit eenmalig te doen. Het is dus duidelijk geen behuizing voor tweakers die regelmatig aan hun hardware willen prutsen.
Resultaten: geen hoogvlieger
We hebben de Raven X01 getest met ons standaardprotocol voor behuizingen. Gezien de Silverstone-eigen oriëntatie van het gedraaide moederbord wilden we de Raven X01 vergelijken met andere behuizingen met die lay-out. Daarom hebben we ook de Raven 05 en Fortress 05 getest. Ook de Raven 04 hebben we in de vergelijking opgenomen.
Het testsysteem bestaat uit een op Intel gebaseerd systeem met een Haswell-processor en een Z97-moederbord. De Core i7-4790K hebben we in MSI's Z97 MPower Max AC-moederbord gestoken en koelden we met een compacte Noctua NH-U9B SE2. Als videokaart hebben we Nvidia's GTX 980 gekozen. Windows 8.1 installeerden we op een Force LX-ssd en we zetten daar een Samsung Spinpoint- harde schijf naast.
Net als bij het oude systeem lieten we alle ventilators in de behuizing in eerste instantie onbelast op lage snelheid draaien. De processorkoeler draaide op 1000rpm en de casefans op 50 procent volgens MSI's Command Center. Nog steeds zonder belasting zetten we vervolgens de systeemventilators op de hoogste stand, met de processorkoeler nog op 1000rpm. Ten slotte zetten we ook de processorkoeler vol aan en belastten we het systeem met Furmark voor de videokaart en Prime95 voor de processor. We noteerden steeds de processor-, systeem- en gpu-temperatuur, zoals uitgelezen door Command Center en gpuz. Verder hebben we de geluidsproductie gemeten in de drie scenario's, op 20cm van de voorkant van de behuizing.
Temperaturen
Idle imponeert de Raven X01 weinig. De processor-, gpu- en systeemtemperaturen zijn een paar graden hoger dan bij de concurrentie, waarbij vooral opvalt dat de Raven 05 en Fortress met hun vergelijkbare bouw stukken beter presteren.
Met de systeemventilators op vol vermogen dalen de temperaturen een stukje, maar aan het algemene beeld verandert weinig. De RVX01 blijft minder goed koelen dan zijn concurrenten.
Onder belasting zien we eigenlijk hetzelfde beeld, alleen blijft de videokaart nu ongeveer even warm als in de overige behuizingen. Dat heeft uiteraard alles te maken met het warmtemanagement van de GTX 980. Al met al mogen we concluderen dat de drie Air Penetrator-ventilators niet echt overtuigend werken in de kleine behuizing.
Dit keer scoort de Raven X01 wel goed; in ieder geval idle is de geluidsproductie lekker laag. Ook als we we de drie Air Penetrators op vol vermogen aanzetten, blijft de nieuwste Raven stukken minder luid dan zijn naamgenoten. Die zijn nog wel een flink stukje luider, maar toch kan de RVX01 zich onder load nauwelijks met een 'gewone' behuizing meten.
Specificaties en foto's
| Categorie |
Behuizingen |
| Merk |
Silverstone |
| Serie |
Raven |
| Uitvoering |
Silverstone Raven RVX01 |
| Behuizingtype |
Tower |
| Formfactor |
ATX (Standard), Micro-ATX (µATX) |
| Behuizingpaneel |
Closed |
| Materialen |
Staal |
| Cpu-koeler maximumhoogte |
162mm |
| Kleuren |
Zwart |
| Behuizing bay intern |
4x 2.5" of 3.5" |
| Aansluitingen voorzijde |
2x 3,5mm, 2x USB 3.0 |
| Inclusief voeding |
Nee |
| Hoogte |
485mm |
| Breedte |
215mm |
| Diepte |
500mm |
| Volume |
52,14 liter |
| Specs van fabrikant |
Productinformatie van de fabrikant |
Conclusie
Silverstone heeft de Raven X01 gebouwd om voor een relatief lage prijs zijn exclusieve Raven-ontwerpfilosofie naar een groot publiek te brengen. Dat is gelukt; de RVX01 heeft een adviesprijs van 80 dollar gekregen, die we voor het gemak maar 1-op-1 naar euro's vertalen. Het bedrijf heeft zich ook ten doel gesteld een compacte Raven te bouwen. Ook dat is gelukt; de X01 is stukken kleiner dan de Raven 05 en 04. Bovendien heeft de behuizing een aantrekkelijk ontwerp gekregen dat flink in het oog springt, terwijl het tegelijk wat bescheiden blijft, mede door de compacte afmetingen.
Daar houden de positieve punten wel een beetje op. Het is logisch dat alle ontwerpelementen van plastic zijn, dus dat zullen we niet tegen de X01 gebruiken. Dat die plastic elementen door hun asymmetrie de behuizing instabiel maken als die op zijn zij ligt, is vooral bij het inbouwen onhandig. Maar dan: het inbouwen... Daarvoor is dermate weinig ruimte beschikbaar dat het gewoon geen pretje is. Het wegwerken van kabels is door ruimtegebrek niet mogelijk en ook afgezien daarvan is er achter de moederbordtray geen enkele mogelijkheid voor.
In de Raven X01 kunnen drives vrij makkelijk worden bevestigd, maar die zitten dan al snel in de weg om nog andere werkzaamheden te verrichten. Het aansluiten van kabels op het moederbord is lastig en voor voeding en processorkoeler is de ruimte krap. De kabels van de ingebouwde ventilators zijn niet allemaal even lang en de kortste ervan aansluiten op het moederbord kan problematisch zijn. Het moge duidelijk zijn dat je componenten eenmalig en met veel moeite inbouwt en dat je in deze behuizing niet regelmatig moet willen klussen.
Wil je een kleine, tegendraadse behuizing, dan kun je de Fortress 05 overwegen; die heeft een vergelijkbaar formaat van binnen. Hij is wel twee keer zo duur, maar het inbouwen van onderdelen in deze behuizing is door een slimmere indeling (lees: het weglaten van die vervelende drive-plaat) veel praktischer. Had Silverstone die indeling maar overgenomen, dan had het een Raven X01 met even kleine afmetingen, maar een veel handigere indeling, handiger kabelmanagement en betere prestaties gehad. Dat is bij de Raven X01 allemaal niet best, reden om niet meer dan een vijf te geven, waarbij het aan het aardige ontwerp is te danken dat dit cijfer niet nog lager is uitgevallen.
Eindoordeel
