Inleiding: haakse behuizing
Samengevat
De Raven 05 is geen behuizing voor mensen die graag in de behuizing rommelen. De ruimte is net toereikend om een videokaart en een atx-moederbord in te bouwen, maar het past allemaal maar net. Ook met de kabels is het flink stoeien en er passen paar twee 3,5"-drives in de behuizing. De prijs is met ongeveer 110 euro op het moment van schrijven wel aardig, maar nog van ons mag hij best onder de honderd euro duiken. Al met al geven we de Raven 05 een ruime voldoende.
Pluspunten
-
Uitstekende koelprestaties
-
Air Penetrator-ventilators
Minpunten
-
Krappe behuizing
-
Kabelmanagement lastig
Eindoordeel
Silverstone heeft inmiddels alweer zijn vijfde Raven-behuizing op de markt gebracht. De Raven 05 kenmerkt zich, net als de rest in de serie, door de gekantelde positie van het moederbord: de insteekkaarten en i/o-poorten zitten naar boven gericht in plaats van naar achter.
De Raven-behuizingen hebben een uiterlijk dat past bij de afwijkende constructie. Ook de koeling is anders dan bij de meeste behuizingen: twee grote ventilators blazen koele lucht van onder naar boven. De Ravens worden bovendien geholpen door de natuurlijke neiging van warme lucht om op te stijgen.
Tweakers nam de vijfde Raven-behuizing onder handen om antwoord op de volgende vragen te krijgen: werkt de bottom-up-koeling nog steeds, hoe passen de componenten in deze dwarse behuizing, hoe zit het met de koeling en voldoen twee grote ventilators of maken ze te veel lawaai?
/i/1406214012.jpeg?f=imagenormal)
Uiterlijk: naar boven
Aan de voorkant zie je niet aan de Raven 05 af dat het ontwerp haaks staat op het design van andere behuizingen. Het frontje is namelijk niet dramatisch anders dan andere behuizingen. Wel is het karakteristieke v-vormige Raven-design toegepast: het bovenste deel van de front steekt wat verder naar voren en de oversteek heeft een ledstrip.
Ook aan de bovenkant valt het afwijkende binnenste van de behuizing nauwelijks op. Het grootste deel van de bovenkant bestaat uit een plastic rooster dat er eenvoudig af geklikt kan worden. Dan wordt direct de onderliggende constructie met de uitsparingen voor het i/o-shield en de uitbreidingskaarten zichtbaar.
De zijpanelen van het reviewexemplaar zijn verschillend: links is een venster dat verwijderbaar is aangebracht, terwijl het rechterpaneel gesloten is. De panelen zitten vast met een kliksysteem dat onder het deksel op de bovenkant is los te maken. Dat werkt goed en geeft een iets luxere uitstraling aan de behuizing.
De achterkant is niet, zoals gebruikelijk, voorzien van uitsparingen voor diverse onderdelen, maar toont vrijwel geheel strak afgewerkt metaal. Wel is een vierkant rooster aangebracht: dat is de intake voor de voeding die, net als het moederbord, 90 graden gedraaid wordt.
De onderkant wordt vrijwel volledig bedekt door een stoffilter. Dat is, anders dan bij veel andere behuizingen, via de voorkant te verwijderen. De poten zijn aan de voorzijde wat lager dan achter, waardoor de behuizing voorover leunt
Silverstone doet het ook met de frontpanelconnectors en powerbuttons net iets anders dan anderen. Aan de bovenkant van het frontje zitten de powerbuttons verstopt. De frontpanelconnectors zijn centraal daartussen geplaatst, maar zijn afgedekt met een rubber klepje met het Raven-logo erop. Dat dekseltje zit echter los en kan vrij makkelijk zoekraken: een klein minpuntje.
Interieur: dwarsligger
Na het verwijderen van de zijpanelen door middel van de handige kliksystemen, valt pas goed op hoe anders de Raven 05-behuizing is. De twee grote Penetrator-ventilators liggen onderin de behuizing en stuwen koele lucht naar boven. Voor een goede koeling is het dan ook zaak deze ventilators zo vrij mogelijk te laten en kabels uit hun pad te houden.
Het moederbord wordt, nogmaals, haaks in de behuizing geplaatst, met het i/o-shield en de uitbreidingskaarten naar boven.De moederbordtray is vrij minimalistisch uitgevoerd en is vrij smal. Desondanks moeten atx-borden, en met wat goede wil ook eatx-borden, bevestigd kunnen worden.
De tray doet tevens dienst als bevestigingspunt voor twee 2,5"-drives, zodat je altijd een ssd kunt inbouwen. Wie daarnaast behoefte heeft aan een traditionele 3,5"-harde schijf voor opslag kan er twee in een verwijderbaar, plastic drivebay monteren. Ook die drives worden negentig graden gedraaid gemonteerd.
Dat geldt ook voor de voeding: die zit boven-achterin met de netaansluiting naar boven. Met de drivecage op zijn plaats is er niet enorm veel ruimte voor grote voedingen: tot 160mm past nog, maar groter wordt lastig. Dat kan wel als de drivecage verwijderd wordt: dan kunnen de grootste voedingen gemonteerd worden.
Met de optische drive heeft Silverstone voor een poldermodel gekozen:ze durven de mogelijkheid een optische drive te installeren niet weg te laten, maar een volwaardige drive installeren kan ook niet. In de Raven is namelijk een optie om, wederom haaks, een slimline optische drive in een plastic caddy te monteren. Die drive moet niet alleen een slimline-drive, maar ook een slotloading-drive zijn: er zit alleen een spleet in het frontje op optische media naar binnen te schuiven. In de praktijk beperkt je dat tot een handjevol drives.
Koeling en kabels
De Raven 05 wordt geleverd met twee ventilators onderin de behuizing. Die twee Air Penetrator-ventilators hebben een doorsnede van achttien centimeter en stuwen lucht van onderin de behuizing naar boven. Die Penetrator-fans zijn speciaal ontwikkeld om lucht in een smalle kolom naar boven te stuwen, zonder de verspreiding van lucht die normale ventilators veroorzaken.
De koelers zijn op individuele fancontrollers, schakelaars met drie standen, aangesloten, zodat voor meer of minder luchtstroom en geluid gekozen kan worden. Die schakelaars zitten achterop het frontpanel en zijn toegankelijk door het bovenste plastic rooster te verwijderen.
Een enkele extra ventilator kan bovenin de behuizing worden gemonteerd: aan de voorzijde bovenin is ruimte voor een 120mm-ventilator. Meer ventilators kunnen niet ingebouwd worden, met uitzondering van die op de processor- en videokaartkoeler natuurlijk.
De Raven biedt ook plaats aan radiators voor waterkoeling. Op de plaats van de 120mm-ventilator bovenin kan een kleine 120mm-radiator vastgeschroefd worden. Voor grotere radiators met twee 140mm- of 180mm-ventilators en drie 120mm-ventilators moet onderin ruimte gemaakt worden door de twee Air Penetrator-ventilators te verwijderen.
Kabelmanagement
Om de Air Penetrators optimaal hun werk te laten doen, moeten kabels zoveel mogelijk uit hun luchtstroom gehouden worden. De installatie van een 160mm lange voeding en de kabels daarvan wegwerken is echter geen sinecure in de behuizing. Eigenlijk is een modulaire voeding nodig om dat een beetje netjes te doen en dan nog is de ruimte tussen moederbordtray en zijpaneel zeer krap. Omdat die ruimte zo krap is, is een modulaire voeding met flatcables aan te raden om voedingskabels nog een beetje weg te kunnen werken.
Ook langere videokaarten kunnen lastiger te bekabelen zijn: de behuizing is intern niet veel hoger dan 31 centimeter, wat de installatie van de langste videokaarten in de praktijk bijzonder lastig maakt. Ook voor processorkoelers zijn er beperkingen: de koelers mogen niet hoger dan 162mm zijn.
Prestaties: koel maar luid
We laten ons standaardtestprotocol op de Raven 05 los, waarbij we het testsysteem zowel idle als onder belasting laten draaien. De processorkoeler en casefans laten we idle op respectievelijk 1000rpm en de laagste stand draaien, maar de casefans zetten we daarna op de hoge stand. Voor de test onder belasting van Prime95 en Furmark - voor respectievelijk de cpu en gpu - laten we de processorkoeler op 1600rpm draaien en de casefans worden op maximaal ingesteld.
We meten de temperaturen van de cpu, de gpu en de systeemtemperatuur met MSI's Control Center en GPU-Z, terwijl de geluidsniveaus met een Voltcraft geluidsdrukmeter op 20cm van de voorkant van de behuizing worden gemeten. De omgevingstemperatuur tijdens de metingen bedraagt 22 graden: de weergegeven temperaturen zijn relatief, de geluidsdrukwaardes zijn absoluut.
De nieuwe Raven is zeer koel: de Air Penetrators zorgen voor een uitstekende afvoer van de warmte. Samen met de vorige Raven is de Raven 05 de koelste voor de cpu-temperatuur en ook bij de overige resultaten scoort de Raven 05 gedeelde eerste plaatsen. De idle-geluidsproductie is redelijk en hij is een stuk stiller dan de vorige versie.
Om de invloed van de Air Penetrator-casefans te meten, verhogen we de toerentallen van de ventilators naar de maximumstand door middel van de fancontroller. De toerentallen nemen dan toe van 600rpm naar 1200rpm.
Met de casefans op de maximale stand dalen de temperaturen flink. De cpu is drie graden koeler; dat geldt ook voor de systeemtemperatuur en de grafische kaart blijft één graad koeler. Daarmee zijn de koelprestaties ruimschoots het best vergeleken met de overige behuizingen. Dat heeft echter wel een keerzijde: op 1200rpm maken de Air Penetrators ook met afstand het meest geluid van alle geteste behuizingen.
Om ook de prestaties onder belasting te testen, zetten we Prime95 aan om de cpu op te warmen en laten we de gpu met Furmark belasten. De cpu-ventilator zetten we daarbij op 1600rpm en de casefans blijven op de maximale stand staan.
De temperaturen zijn nog steeds de laagste die we gemeten hebben. Vooral de verschillen in cpu- en systeemtemperatuur met de rest zijn groot. Dat komt omdat de processorkoeler middenin de luchtstroom van de Air Penetrator staat en die ventilators blazen uiteraard ook flink veel koele lucht om de systeemtemperatuur laag te houden. De gpu-temperatuur is niet heel veel lager dan bij de rest van de behuizingen, maar voor het eerst is die wel beneden de zeventig graden.
Omdat vooral de videokaart een flinke bak geluid produceert, zijn de verschillen qua geluidsproductie nu niet zo groot. De Raven 05 is nog wel de meest lawaaiige behuizing, maar de verschillen zijn niet zo groot als met het systeem idle.
Specificaties en fotogalerij
| Merk en uitvoering |
|
| Categorie |
Behuizingen |
| Merk |
Silverstone |
| Serie |
RAVEN |
| Product |

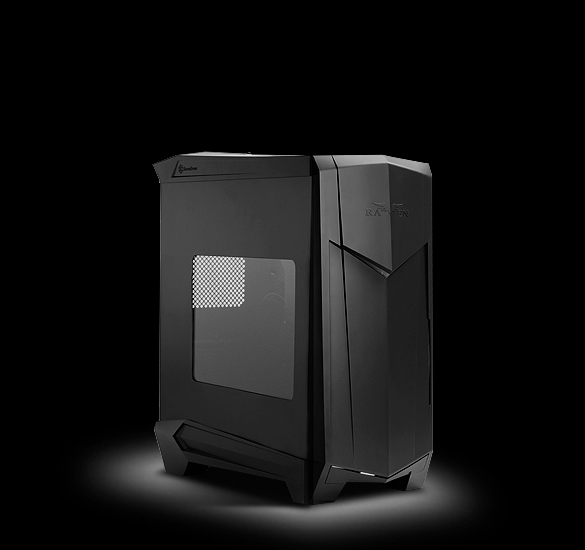

Silverstone RAVEN RV05 |
| Uitvoering |
(Window) |
| Afbeeldingen |
:fill(white)/i/1403011966.jpeg?f=thumblarge) :fill(white)/i/1403011965.jpeg?f=thumblarge) |
| Prijs en beoordeling |
|
| Laagste prijs |
€ 107,61 Vergelijk prijzen |
| Aantal aanbieders |
8 winkels |
| Eerste prijsvermelding |
vrijdag 4 juli 2014 |
| Technische Specificaties |
|
| Behuizingtype |
Tower |
| Alleen geschikt voor |
nvt |
| Form Factor |
ATX (Standard), CEB, Micro-ATX (µATX), SSI |
| Fysieke specificaties |
|
| Behuizing Panel |
Window |
| Materialen |
Kunststof, Staal |
| Grafische kaart maximum lengte |
312,42mm |
| CPU koeler maximum hoogte |
162mm |
| Kleuren |
Zwart |
| Bays en aansluitingen |
|
| Behuizing bay intern |
2x 2.5", 2x 3.5" |
| Behuizing bay extern |
5.25" slimline |
| Aansluitingen voorzijde |
3.5mm, Microfoon, 2x USB 3.0 |
| Voeding |
|
| Inclusief voeding |
Nee |
| Voeding plaats |
Onder |
| Voeding form factor |
ATX |
| Airflow |
|
| Fan-poorten |
3 |
| Meegeleverde fans |
3 |
| Afmetingen en gewicht |
|
| Hoogte |
529mm |
| Breedte |
242mm |
| Diepte |
498mm |
| Gewicht |
7,6kg |
| Meer informatie |
|
| EAN |
4710007221549 |
| SKU |
SST-RV05B-W |
| Tweakers ID |
398125 |
| Specs van fabrikant |
Productinformatie van de fabrikant |
| Meer informatie |
|
Conclusie: koel met ruwe randjes
De vijfde Raven heeft de onmiskenbare styling van de serie meegekregen. De Raven-logo's zijn goed vertegenwoordigd en de v-vormige plastic randjes in het plastic van het frontje en de bovenkant zijn herkenbaar. De lagere voetjes aan de voorkant doen de behuizing wat naar voren hellen en geven de Raven 05 een roofdierachtig uiterlijk.
Het inbouwen van de componenten is een stuk lastiger dan in menig andere behuizing. Dat komt niet alleen omdat alles haaks gemonteerd moet worden, maar vooral omdat er vrij weinig ruimte is. Onze videokaart past redelijk makkelijk in de lengte, maar langere kaarten passen moeilijk. De opgegeven maximumlengte van 31cm is dan ook optimistisch: voor dual-gpu-kaarten zouden we toch een ruimere behuizing aanraden.
Ook het kabelmanagement is allesbehalve eenvoudig. Dat komt vooral door de geringe ruimte tussen moederbordtray en het rechterzijpaneel, maar ook omdat je niet wilt dat de kabels de airlfow van de koelers belemmeren. Bij gebruik van niet-modulaire voedingen is het een flinke kluif om de kabels een beetje weg te werken.
De prestaties van de Raven 05 zijn wel uitstekend. Onbelast blijven onze componenten in de nieuwe Raven het koelst van alle geteste behuizingen. De geluidsproductie is daarbij niet het minst, maar de behuizing is dan wel iets stiller dan de vorige Raven. Ook onder belasting is de Raven 05 zeer koel, maar wederom vrij luidruchtig.
De Raven 05 is geen behuizing voor mensen die graag in de behuizing rommelen. De ruimte is toereikend om een videokaart en een atx-moederbord in te bouwen, maar het past allemaal maar net. Ook met de kabels is het flink stoeien en er passen maar twee 3,5"-drives in de behuizing. De prijs is met ongeveer 110 euro op het moment van schrijven wel aardig, maar mag van ons best onder de honderd euro duiken. Al met al geven we de Raven 05 een ruime voldoende.
Samengevat
De Raven 05 is geen behuizing voor mensen die graag in de behuizing rommelen. De ruimte is net toereikend om een videokaart en een atx-moederbord in te bouwen, maar het past allemaal maar net. Ook met de kabels is het flink stoeien en er passen paar twee 3,5"-drives in de behuizing. De prijs is met ongeveer 110 euro op het moment van schrijven wel aardig, maar nog van ons mag hij best onder de honderd euro duiken. Al met al geven we de Raven 05 een ruime voldoende.
Pluspunten
-
Uitstekende koelprestaties
-
Air Penetrator-ventilators
Minpunten
-
Krappe behuizing
-
Kabelmanagement lastig
Eindoordeel
