Inleiding

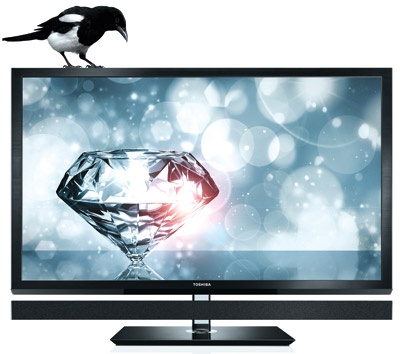

Op het Toshiba World 2011-event in Rome introduceerde Toshiba begin april de high-end 55ZL1-televisie voor de Europese markt. De tv was al in 2010 op de IFA aangekondigd, maar toen werden enkel de grote lijnen en de naam van het nieuwe hardwareplatform Cevo bekendgemaakt.
Bij de ontwikkeling van Cevo zijn volgens Toshiba de ervaringen met de Cell Broadband-engine gebruikt. Deze engine werd toegepast in de Regza Z1 en Z2, die alleen in Japan zijn uitgebracht.
Voor de Europese markt is echter een nieuw platform op basis van ARM Cortex-A9-cores ontwikkeld. In de eerste plaats moest de Cell-chip namelijk omwille van de koeling in een apart kastje worden ondergebracht, terwijl de Europese consument de voorkeur zou geven aan in de behuizing geïntegreerde componenten. Bovendien zou veel van de functionaliteit van de Cell Broadband-engine niet in Europa gebruikt kunnen worden; de Cell-chip was dus ook simpelweg te zwaar.
Het Cevo-systeem verzorgt onder andere lage latency's voor gamers, het upscalen van 3d-content naar full hd en 2d-naar-3d-conversie. De Regza 55ZL1 heeft echter nog meer pijlen op zijn boog. Tweakers.net was erbij en keek ernaar.
Specificaties
| Merk en Type |
| Merk |
Toshiba |
| Type |
55ZL1 |
| Beeld |
| Televisietype |
lcd |
| Backlight |
full led (3072 leds in 512 zones)
|
| Local dimming |
ja |
| Hd-specificatie |
full hd
|
| Schermdiagonaal |
55" |
| Frequentie |
800Hz (200Hz-paneel)
|
| Resolutie |
1920x1080 |
| Beeldhelderheid |
1000cd/m² |
| Beeldoptimalisatie |
CEVO Engine
|
| 3d-ondersteuning |
ja |
| Verbinding |
| Tunertype |
dvb-c, dvb-s, dvb-t
|
| Common Interface |
CI+ |
| Overig |
| Introductiejaar |
2011 |
Ontwerp
Net als enkele modellen die Toshiba op de IFA 2010 presenteerde, zoals de Regza WL768, is de Regza 55ZL1 ontworpen door Jacob Jensen Design uit Denemarken. Deze ontwerpen worden gekenmerkt door strakke, hoekige lijnen en de Regza 55ZL1 is daarop geen uitzondering, al is het toestel wat subtieler vormgegeven dan eerdere toestellen.
De tv heeft aan beide zijkanten een chroomkleurige rand. De rechthoekige voet is bekleed met donker, geborsteld aluminium; in het midden is een metalen cirkel zichtbaar. waarop een relatief dunne chroomkleurige hals staat. Daar weer op is het scherm vastgeschroefd; als dit draait, draaien de hals en de metalen cirkel eronder mee. De constructie voelt zeer stevig aan.
:fill(white)/i/1302722515.jpeg?f=thumb)
:fill(white)/i/1302722516.jpeg?f=thumb)
:fill(white)/i/1302722517.jpeg?f=thumb)
:fill(white)/i/1302722518.jpeg?f=thumb)
:fill(white)/i/1302722519.jpeg?f=thumb)
:fill(white)/i/1302722520.jpeg?f=thumb)
Opvallend is verder de soundbar, die met twee plexiglazen profielen onder de tv is bevestigd. Omdat deze profielen doorzichtig zijn, lijkt de soundbar onder de tv te zweven.
Aan de achterkant is een houder zichtbaar waarin een meegeleverde 500GB-harddisk wordt gestoken. Daarop kunnen tv-programma's worden opgenomen. Dankzij dit hdd-kooitje, vlakbij een usb-poort, hoeft er geen harde schijf aan een kabeltje te bungelen, zoals dat zo vaak het geval is bij andere tv's met hdd-recording-mogelijkheid.
:fill(white)/i/1302722726.jpeg?f=thumb)
:fill(white)/i/1302722727.jpeg?f=thumb)
:fill(white)/i/1302722728.jpeg?f=thumb)
Overigens lijkt de Regza 55ZL1 behoorlijk wat warmte te produceren: aan de achterkant, onder de geperforeerde metalen achterplaat, telden we vijf kleine ventilatoren. Het is echter nog niet bekend of de definitieve versie ook met deze fans wordt uitgerust.
Aansluitingen
Alle aansluitingen wijzen naar de zij- of de onderkant, zodat de 55ZL1 dicht tegen de muur gemonteerd kan worden. Ook over het aantal aansluitingen hebben we geen klagen: we zien aan de achterkant onder andere twee usb-poorten, een door Ziggo goedgekeurd CI+-slot, ethernet, component video- en av-ingangen via breakout-kabels, een optische s/pdif-uitgang, een koptelefoonaansluiting en twee hdmi-poorten.

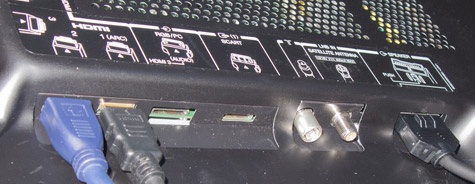

Aan de onderkant zien we wederom twee hdmi-poorten, waarvan er eentje arc ondersteunt, een pc-audio-ingang, een scart-aansluiting via een breakout-kabeltje, kabel- en satelliet-ingangen en een grote propriëtaire connector waarmee de connectie met de soundbar gelegd wordt.
3d-bril
Voor de het actieve 3d-systeem van de 55ZL1 heeft Toshiba een nieuwe shutterbril ontworpen. Dit snelle modelletje heeft wel wat weg van de 3d-brillen van Sony, maar heeft een doorkijkje bij de hoeken en een hoepelvorm. De pootjes lijken gemaakt te zijn van een soort rubber.
Gezien de lijmresten op de bril had deze kennelijk op een sokkeltje moeten vastzitten, maar was de lijmverbinding niet bestand tegen de talloze nieuwsgierige journalisten. Vanwege diezelfde lijmresten was het draagcomfort van de nieuwe bril niet goed in te schatten.
Remote
Bij een afschafprijs van rond de zesduizend euro hoort natuurlijk een excentrieke afstandsbediening. De remote van de 55ZL1 krijgt een soort verschuifbare witte hoes: als deze naar beneden wordt geschoven, zijn alle toetsen bereikbaar, terwijl de minder vaak gebruikte toetsen kunnen worden verborgen door de hoes naar boven te schuiven. In het laatste geval kan een vrij groot deel van de remote alleen gebruikt worden om het ding vast te houden.
:fill(white)/i/1302723316.jpeg?f=thumb)
:fill(white)/i/1302723317.jpeg?f=thumb)
Naast de gebruikelijke cijfertoetsen en mediacontrols is er ook een d-pad met metaalkleurige pijltjestoetsen. In de hoeken van deze pad zitten de menuknop, de knop voor de elektronische programmagids, de back-knop en de exit-knop. De knoppen voor volumeregeling en zappen zijn relatief ver naar boven geplaatst. Of dat lekker werkt, weten we niet: de remote was niet beschikbaar.
Cevo-engine

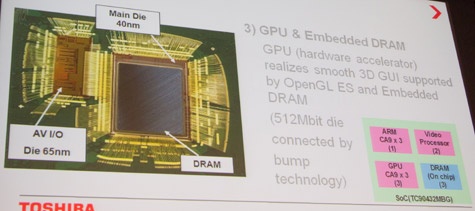

De hoofdprocessor van de Cevo-engine bevat onder meer drie op 40nm gebakken ARM Cortex-A9-cores die elk zijn voorzien van een 128bits simd-core. Deze Neon-cores worden als gpu's ingezet: Toshiba gebruikt ze onder meer voor de hardwareacceleratie van de 3d-interface, waarbij OpenGL ES wordt gebruikt. Het is niet bekend op welke kloksnelheid de Cortex-kernen lopen.
Daarnaast is de soc voorzien van een videoprocessor die de latency bij het spelen van games moet verkleinen door een efficiëntere toegang tot de framebuffer. Volgens het presentatiemateriaal bedroeg de latency 0,7s - dat is uiteraard een typo en vermoedelijk is het correcte cijfer 0,7ms, maar dat kon niet bevestigd worden.
Verder is de Cevo-processor nog met 512Mbit dram uitgerust, dat een bandbreedte van 9,6Gbps heeft.
Co-processor

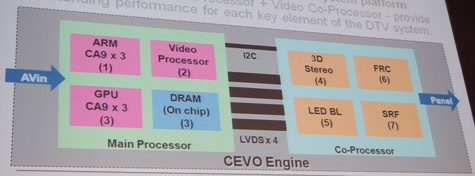

Minstens zo interessant is de co-processor. Deze bestaat uit vier onderdelen die ieder een specifieke set beeldberekeningen op zich nemen. Zo is een gedeelte bestemd voor het 3d-gedeelte, met onder algoritmes voor het verminderen van crosstalk bij 3d-weergave en realtime 2d-naar-3d-conversie.
Een ander deel van de co-processor zorgt voor het het dimmen van de led-zones. Op de 55ZL1 zijn er 512 van zulke zones. Een derde unit wordt gebruikt voor de aansturing van de scanning backlight en ten slotte heeft Toshiba nog logica voor het netjes opschalen van side-by-side- of top-to-bottom-3d naar full-hd-3d.
ProLED512 en crosstalk
ProLED512
Het local-dimmingsysteem van de 55ZL1 is door Toshiba 'ProLED512' genoemd, waarmee wordt verwezen naar de 512 led-zones waarvan de helderheid onafhankelijk van elkaar geregeld kunnen worden. Elke zone telt zes leds en in totaal zitten er dus 3072 leds achter het paneel.
Door het grote aantal zones kunnen heldere beeldelementen doelgerichter uitgelicht worden, waardoor een hoger contrast kan worden behaald en backlightbleeding wordt geminimaliseerd.
Ook de in 2009 verschenen Cell Regza 55X1, die in Japan en de VS werd uitgebracht, werden al 512 ledzones toegepast. Bij dit toestel werd de Cell Broadband Engine gebruikt om de 512 led-clusters aan te sturen. Bij het ProLED512-systeem wordt daarvoor de in de Cevo-engine geïntegreerde functionaliteit gebruikt.
:fill(white)/i/1302779250.jpeg?f=thumb)
:fill(white)/i/1302779251.jpeg?f=thumb)
:fill(white)/i/1302779252.jpeg?f=thumb)
Led-backlights van concurrenten als Philips en LG hebben beduidend minder zones. Zo heeft de 46"-9705 van Philips 224 led-zones met in totaal 1792 leds, terwijl backlight van de LG Infinia LX9500 uitgerust is met 1200 leds in 240 zones.
Intelligent 3D+
Met de Regza 55ZL1 is een maximale helderheid van 1000cd/m² te behalen. Bij normaal gebruik is dat idioot veel, maar Toshiba zegt dit nodig te hebben om bij 3d-beeld voldoende lichtopbrengst te hebben. Niet alleen moet daarmee de vermindering van de lichtopbrengst door de actieve 3d-bril gecompenseerd worden, ook de scanning backlight vergt bij 3d-weergave een hogere lichtsterkte.
Dat ligt aan de manier waarop de scanning backlight wordt gebruikt om crosstalk bij 3d-weergave te verminderen. Gedurende de tijd dat de shutter voor het ene oog open is wordt achtereenvolgens het bovenste en onderste gedeelte van de backlight uitgeschakeld, gevolgd door het middengedeelte. Door ditzelfde ritme aan te houden voor het andere oog, wordt crosstalk volgens Toshiba voorkomen. Het werkt hetzelfde als black frame insertion, waardoor beweging in beeld als scherper wordt ervaren.
Ook zorgt Intelligent 3D+ voor een automatische kleurcorrectie voor de 3d-brillen, zodat kleur en helderheid van 2d- en 3d-beelden overeenkomen.
3D Resolution+ en Auto Calibration
3D Resolution+
De Cevo-engine heeft nog meer noten op zijn zang. Zo moet de 3D Resolution+-technologie ervoor zorgen dat 3d-broadcast-content netjes wordt opgeblazen tot full-hd-3d. Kabelmaatschappijen en satellietaanbieders voegen de twee beelden voor beide ogen namelijk samen in één frame; dat gebeurt via de side-by-side- of top-to-bottom-methode, waardoor respectievelijk de horizontale of vertikale resolutie per oog halveert.
Het 3D Resolution+-systeem vergroot de frames eerst tot twee full-hd-resolutiebeelden, voor elk oog. Daarna worden van deze twee beelden sd-beelden gemaakt, die met het origineel worden vergeleken. Dit proces wordt drie keer uitgevoerd om de verschillen tussen de twee te minimaliseren.
Realtime conversie 2d naar 3d
Net als andere tv-fabrikanten biedt Toshiba bij zijn Regza 55ZL1 de mogelijkheid om 2d-content realtime om te zetten naar 3d. In principe kan 2d-content van alle beschikbare bronnen gecoverteerd worden, dus ook webcontent en games.
Op het Toshiba World-event was een proefopstelling te zien met links het normale beeld in 2d en met rechts het dynamisch naar 3d geconverteerde beeld. We konden geen grote kleurverschillen tussen 2d zonder bril en 3d met bril ontdekken en dat is een hele prestatie. Ook zagen we met het geboden materiaal weinig conversiefouten, maar het was helaas niet mogelijk het 2d-naar-3d-algoritme met eigen materiaal te testen. Zoals we ook bij implementaties van andere tv-fabrikanten hebben gemerkt, is bij 2d-naar-3d-conversie minder diepte in beeld zichtbaar. Bij de Regza 55ZL1 is de beelddiepte wel instelbaar.
:fill(white)/i/1302786726.jpeg?f=thumb)
:fill(white)/i/1302786727.jpeg?f=thumb)
Automatische kalibratie

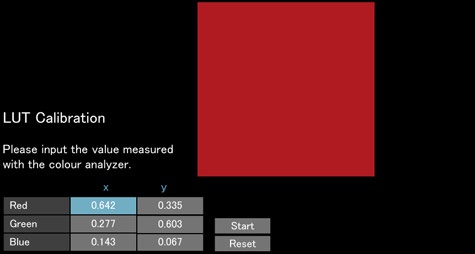

Toshiba heeft een methode ontwikkeld om de tv automatisch te kalibreren. De Regza 55ZL1 kan daartoe een aantal patronen weergeven, waaronder verschillende grijswaarden en kleurvlakken. Met behulp van de door X-rite gefabriceerde Picture Analyzer TPA1-colorimeter kan de tv aan de hand van metingen aan deze patronen zichzelf instellen volgens de Rec. 709-hdtv-norm, die we ook bij Tweakers.net als uitgangspunt voor tv-kalibratie gebruiken.
:fill(white)/i/1302788445.jpeg?f=thumb)
:fill(white)/i/1302788446.jpeg?f=thumb)
:fill(white)/i/1302788447.jpeg?f=thumb)
De kleurcoördinaten kunnen ook handmatig worden ingevoerd. Deze optie is onder meer handig voor professionele kalibraties met afwijkende meetapparatuur en wordt doorgaans alleen aangetroffen in high-end projectors.
Tot slot heeft Toshiba nog een drietal nieuwe beeldmodes toegevoegd die vergelijkbaar zijn met de THX-modes van bijvoorbeeld Panasonic en LG. Zo kan overdag gekozen worden voor de Hollywood Day-modus, terwijl Hollywood Night geschikt is voor situaties met weinig omgevingslicht. Voor de kalibratiepuristen is er de Hollywood Pro-modus. De drie modes maken onderdeel uit van Toshiba's Hollywood Project, dat volgens de fabrikant is bedoeld om films zo natuurgetrouw mogelijk te reproduceren.
Online platform en interface
Places, het nieuwe online tv-platform van Toshiba, was al via een webinterface te benaderen, maar is in de 2011-modellen voor het eerst in de tv's geïntegreerd. Het platform bestaat uit de onderdelen TV Place, Video Place, Social Place, News Place en Music Place. Elk van deze onderdelen biedt een collectie diensten.
In het hoofdmenu is het middelste gedeelte van het scherm gereserveerd voor de verschillende 'places', waarvan er vijf tegelijk kunnen worden weergegeven. Als op een place wordt geklikt, worden de bijbehorende diensten getoond.
Boven in beeld treffen we links de landkeuze aan, gevolgd door vier icoontjes met aanbevolen diensten. Helemaal rechts bovenaan is de naam van het actieve Places-account te zien en geeft een envelopje aan of er voor dit account berichten zijn. Er hoeft maar een keer bij Places ingelogd te worden om van alle diensten van het platform gebruik te maken.
Links onderaan het scherm zien we een icoon waarmee de vier meest gebruikte diensten te benaderen zijn. In het midden staan de tijd en de functies van de gekleurde sneltoetsen van de remote, terwijl rechts een icoon staat waarmee bijvoorbeeld een video beeldvullend kan worden afgespeeld.
Places-diensten
De Video Place was bij de testmodellen in Rome het verst ontwikkeld. In deze categorie troffen we onder meer de videodiensten DailyMotion, Viewster, BoxOffice 365, Woomi en Cartoon Network aan. Deze place biedt verder zogeheten videobookmarks, waarmee een film kan worden gepauzeerd en hervat op een ander apparaat met Places-ondersteuning, zoals een pc, smartphone of tablet.
Van de Music Place werd alleen de bestaande webversie getoond. In de Music Place kan onder meer muziek gekocht worden en kan naar internetradio geluisterd worden. De Music Place-dienst houdt online bij wat je hebt gekocht, zodat je dat op een later tijdstip desgewenst opnieuw kan downloaden. De webversie levert het muziekaanbod van 7Digital, maar het is niet zeker of die partij ook de muziekaanbieder voor de tv-versie zal zijn.
:fill(white)/i/1302825462.jpeg?f=thumb)
:fill(white)/i/1302825463.jpeg?f=thumb)
:fill(white)/i/1302825464.jpeg?f=thumb)
:fill(white)/i/1302825465.jpeg?f=thumb)
:fill(white)/i/1302825466.jpeg?f=thumb)
:fill(white)/i/1302825467.jpeg?f=thumb)
Bij Social Place kan je onder meer accountgegevens en -instellingen wijzigen en je inbox met berichten bekijken. Ondersteuning voor Flickr en DailyMotion is geïntegreerd en content kan met beide online diensten gesynchroniseerd worden. Via de inbox kunnen berichten, foto's en video's met derden worden gedeeld.
Onderdelen die wel in de webversie van Places zitten en niet in de tv, zijn Games Place en Apps Place. De eerste dienst bevat vooral casual games, terwijl met de tweede onder meer Microsoft-applicaties online gekocht kunnen worden. Het is niet bekend of er van die twee ook tv-versie worden gemaakt.
Personal TV
Toshiba heeft een aantal nieuwe modellen uitgerust met een geheugen voor de instellingen van vier gebruikers. Met dit 'Personal TV'-systeem kunnen onder meer de beeldinstellingen, het laatst gebruikte volume, het laatst gekozen kanaal en de favoriete kanalen worden opgehaald. Ook de content op de hdd kan aan de hand van de gebruikersmodus worden gegroepeerd.
Twee nieuwe Regza-tv's, de UL863 en de VL863 met zijn passieve 3d-scherm, zijn uitgerust met een camera in de onderste bezel. Deze camera kan gezichten herkennen en aan de hand daarvan het juiste gebruikersprofiel kiezen. Ook de YL863- en de WL863-toestellen, beide met Cevo-engine en een edge-lit backlight, zullen met gezichtsherkenning uitgerust worden. De Regza 55ZL1 moet het zonder dit systeem stellen.
Menu
Tot slot heeft Toshiba de menu's flink op de schop genomen. Bij de modellen uit 2010 en daarvoor stonden de categorieën aan de bovenkant en de opties in een balk aan de rechterkant. Niet alleen zag dat er verouderd uit, ook was het vervelend dat het actieve televisiebeeld verkleind werd om plaats te maken voor de interface.
De nieuwe interface ziet er grafisch veel gelikter uit: aan de onderkant staat een soort virtueel draaiwiel, met de submenu's in een ring daaromheen. Het nieuwe menu reageert vlot en ziet er modern uit. De optieschermen zien er dan weer wat minder bijzonder uit, maar zijn wel duidelijk.
:fill(white)/i/1302828095.jpeg?f=thumb)
:fill(white)/i/1302828096.jpeg?f=thumb)
:fill(white)/i/1302828097.jpeg?f=thumb)
:fill(white)/i/1302828098.jpeg?f=thumb)
:fill(white)/i/1302828099.jpeg?f=thumb)
:fill(white)/i/1302828100.jpeg?f=thumb)
