Computex-preview: EVGA's SR-2-behuizing

09-06-2010 • 08:00

38

Multipage-opmaak

Introductie

EVGA toonde tijdens de Computex een prototype van een behuizing voor het Classified SR-2-moederbord. Deze flink uit de kluiten gewassen kast biedt voldoende ruimte voor het dual-cpu-moederbord en een bijpassende voeding.

Het EVGA Classified Super Record 2-bord, zoals het bord voluit heet, biedt ruimte aan twee Socket 1366-cpu's en is dan ook flink groter dan reguliere atx-borden. De SR-2 is niet van de X58-chipset, maar van Intels 5520-chipset voorzien. Elke processor beschikt over zes ddr3-geheugenslots, er zijn zeven pci-express x16-slots waarmee quad-sli-opstellingen mogelijk zijn en ook dual-gigabit-poorten, sata-600 en usb 3.0 ontbreken niet.

Het Classified SR-2 moederbord zal ongeveer zes- tot zevenhonderd euro gaan kosten als het later deze zomer beschikbaar komt. Een behuizing voor het bord moet dus ook de nodige voorzieningen bieden: zo is niet alleen een zeer ruime kast nodig, ook moet bijvoorbeeld de moederbordtray twee uitsparingen voor backplates van evenzovele cpu-koelers hebben.

De behuizing waar EVGA zich op baseert, is de Stacker 880 van Cooler Master. De in augustus verwachte EVGA-kast is echter fors groter: zo past in de Stacker geen voeding meer als het SR2-bord eenmaal is geïnstalleerd. Een officiële naam heeft de nieuwe kast nog niet: EVGA volstaat voorlopig met de aanduiding 'Prototype 1'.

Prototype 1

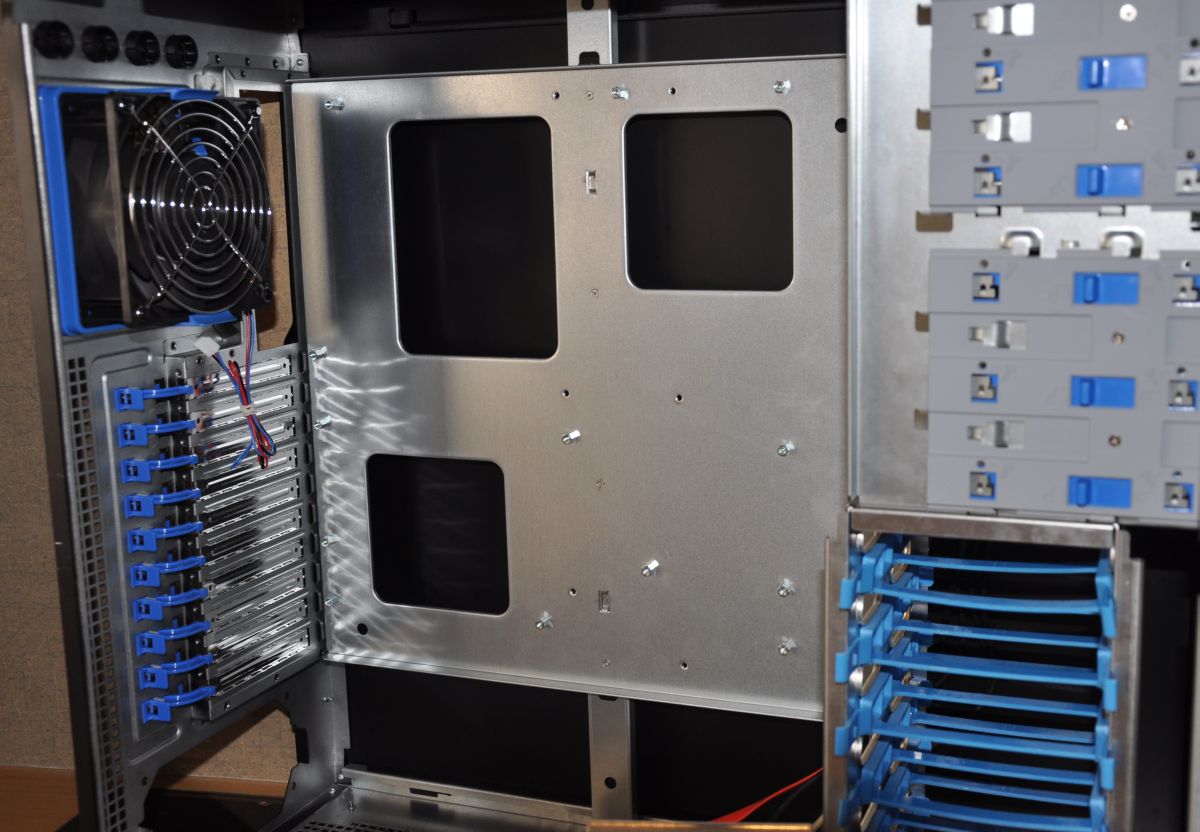

De SR-2-behuizing biedt plaats aan acht harde schijven die dwars in de drivecage bevestigd worden. Boven deze cage kunnen in nog eens twee cages zes optische drives worden geplaatst. De behuizing biedt verder meer dan voldoende ruimte voor zaken als kabelmanagement, waterkoelingsradiators en casefans. In het door ons bekeken prototype was alleen een 140mm-exhaust geplaatst. Ook waren er nog geen stoffilters of andere accessoires aanwezig, maar die tekortkomingen zouden bij de introductie zijn verholpen.

EVGA SR-2 preview EVGA SR-2 preview EVGA SR-2 preview

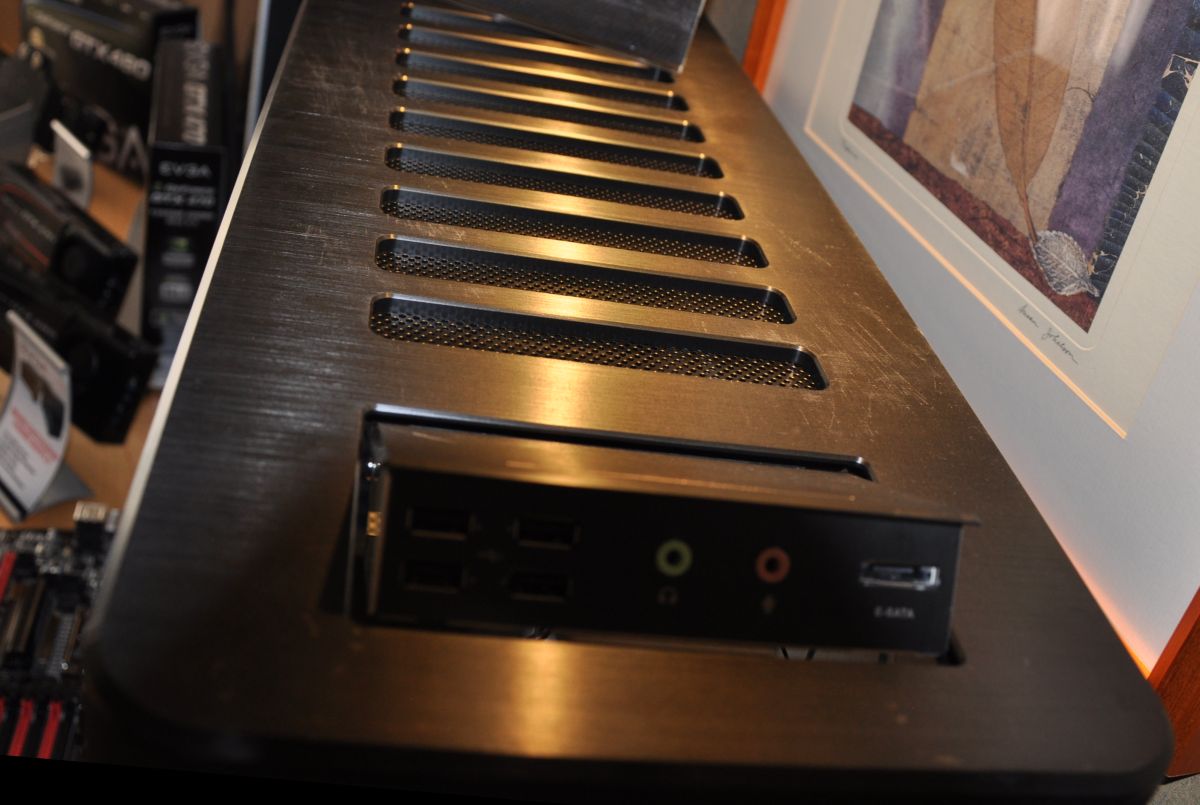

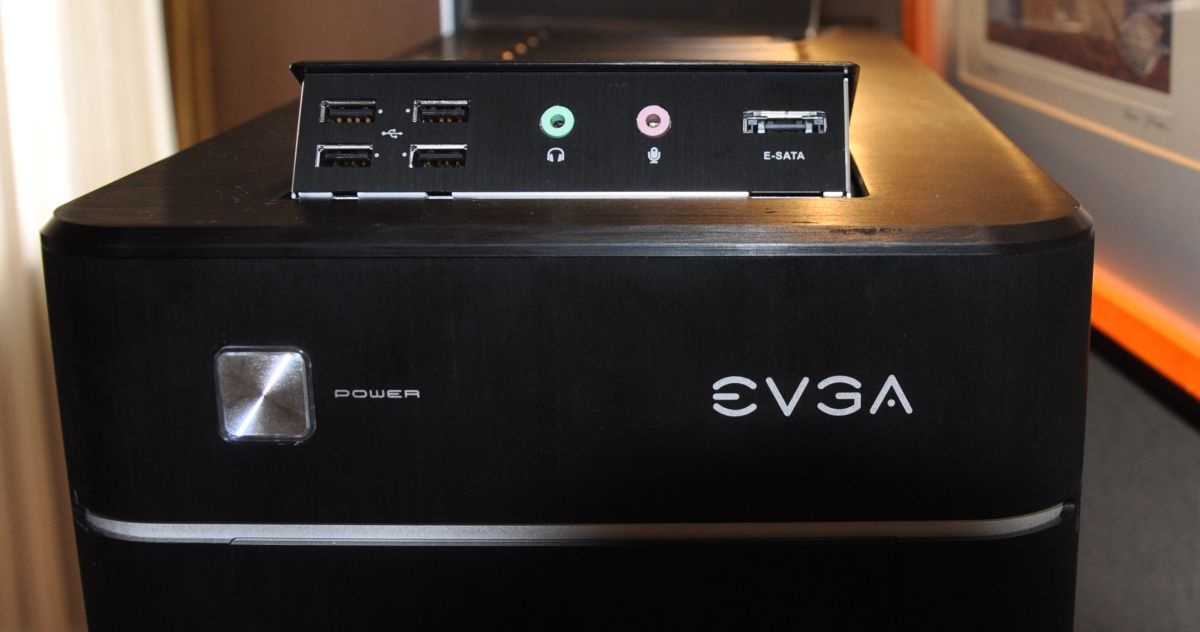

De geborsteld aluminium voorkant van de SR-2-behuizing wordt onderbroken door vijf lichte, horizontale strepen die het zwarte uiterlijk breken. Daaronder prijkt het Classified SR2-logo. Bovenop de kast is een opklapbare bay gemonteerd die plaats biedt aan vier usb-poorten, een esata-aansluiting en twee audiopoorten. De bovenkant is verder voorzien van luchtroosters, waardoor eventuele exhaust-fans hun warme lucht kwijt kunnen.

EVGA SR-2 preview EVGA SR-2 preview EVGA SR-2 preview

Het Super Record 2-bord beschikt over zeven pci-express-slots, die relatief ver van de cpu's af geplaatst zijn. Om het ook mogelijk te maken om kleinere moederborden - waar de pci- en pci-e-slots dichter bij de cpu's zijn geplaatst - te monteren, biedt Prototype 1 ruimte aan tien pci-backplates.

Nog niet alle features zijn al definitief. EVGA meldt dat in de behuizing die straks op de markt verschijnt, nog kleine veranderingen en aanpassingen kunnen zijn doorgevoerd. Het bedrijf gaf wel al een prijsindicatie: de kast zal omstreeks driehonderd euro kosten.

EVGA SR-2 preview

De SR-2 voeding

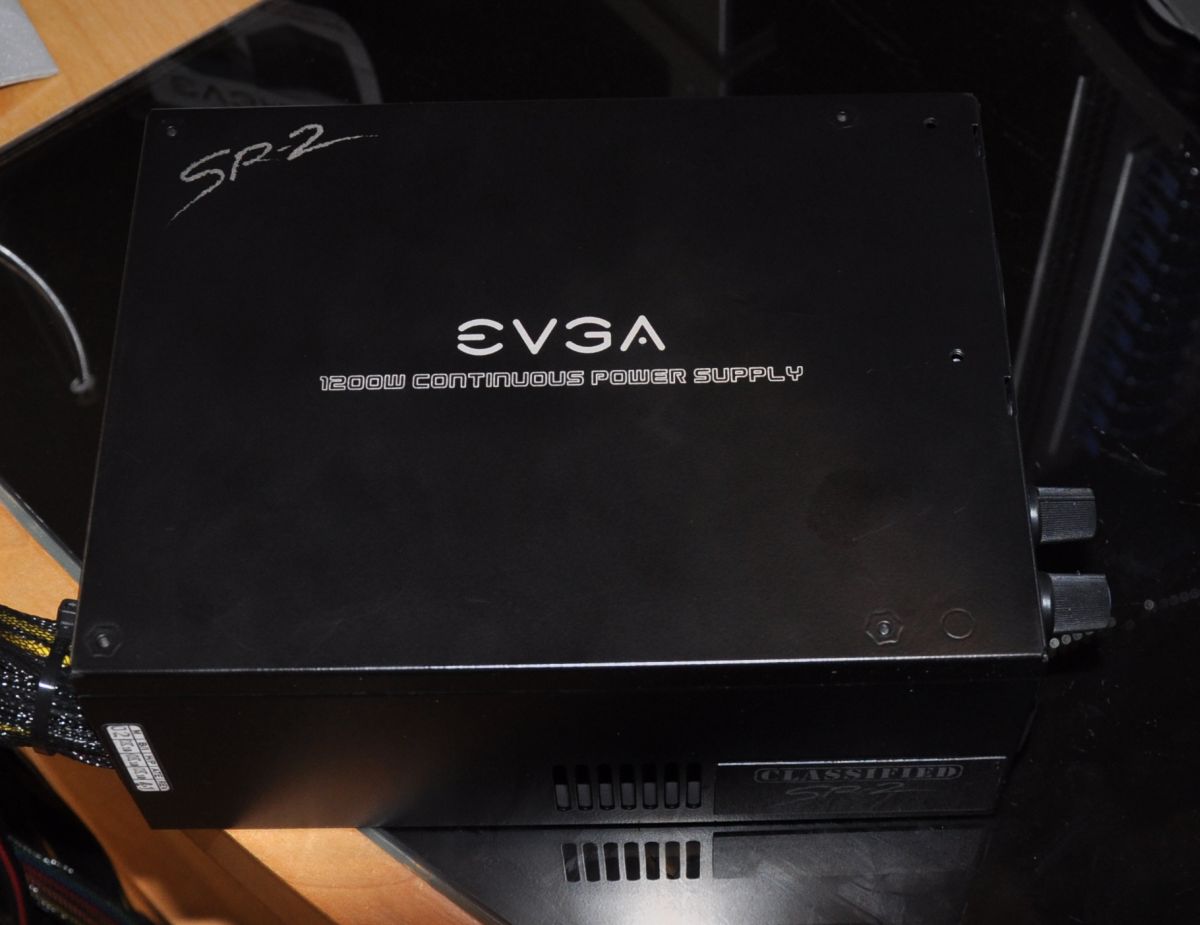

Naast de behuizing voor het SR-2-moederbord heeft EVGA een voeding gereedliggen die in samenwerking met Antec werd gemaakt. De 1200W-voeding is in feite een Antec TruePower 1200 OC met de logo's van EVGA erop. Deze modulaire psu wordt geleverd met voldoende pci-express-kabels om vier high-end videokaarten in sli te draaien.

EVGA SR-2 preview EVGA SR-2 preview EVGA SR-2 preview
EVGA SR-2 preview

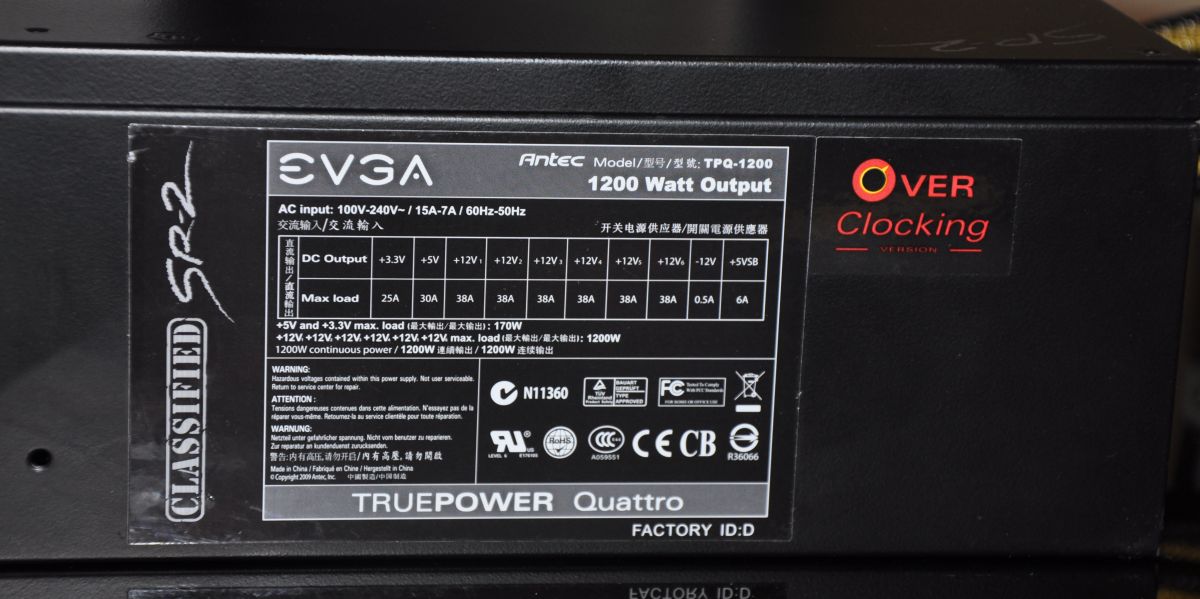

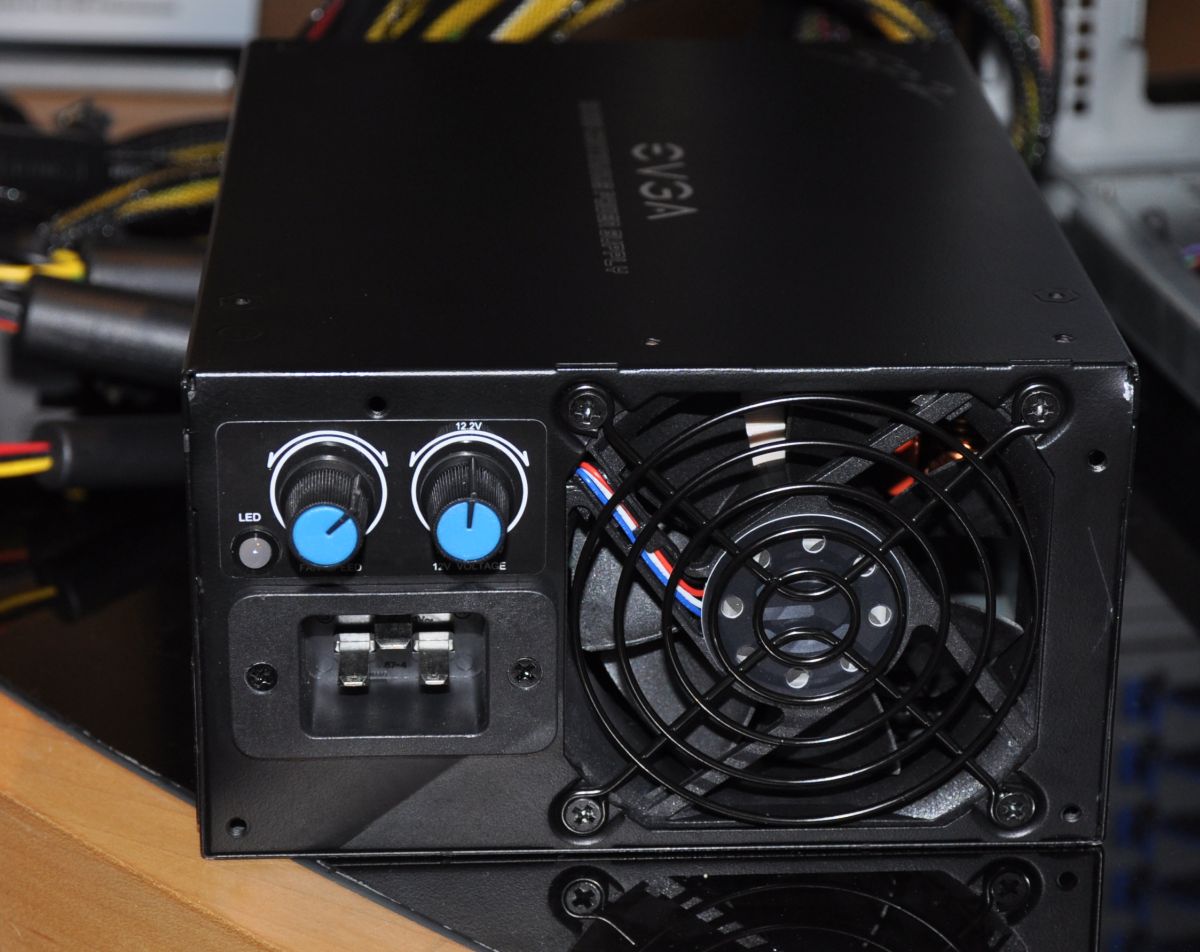

De voeding kan een piekvermogen van 1500W leveren. Met een draaiknop kan de spanning op de 12V-rails iets worden aangepast om te compenseren voor spanningsverlies of om vga-kaarten net iets meer prik te geven. Een tweede draaiknop maakt het mogelijk om de fanspeed af te regelen. De 1200W-voeding is voorzien van zes 12V-rails die ieder goed zijn voor 38A. De pci-express-stekkers maken gebruik van Antecs kabelbundelingssysteem, waarbij de pci-express-voedingskabels per twee gebundeld worden voor beter kabelmanagement.

EVGA SR-2 previewEVGA SR-2 previewEVGA SR-2 previewEVGA SR-2 previewEVGA SR-2 previewEVGA SR-2 previewEVGA SR-2 previewEVGA SR-2 previewEVGA SR-2 previewEVGA SR-2 previewEVGA SR-2 previewEVGA SR-2 previewEVGA SR-2 preview

Reacties (38)

38
38
21
1
0
11
Wijzig sortering
Waarom staat er niets in het artikel over de formfactor?
Volgens de EVGAsite is dat de HPTX Form Factor (345 x 381 mm), dat is toch nog een stukje groter dan regulier ATX. Erbij vermelden hoe groot zo'n ding nu daadwerkelijk is geeft misschien een wat beter beeld dan nu.

Verder, op de EVGAsite (http://www.evga.com/products/moreinfo.asp?pn=270-WS-W555-A1) staat een SRP van 599,99$, ik vraag me af of dat daadwerkelijk 700 euro gaat worden (meestal is $ = €) en ik heb nog nooit een SRP gezien die lager was dan de winkelprijs. Dus de €600 lijkt me eerder te kloppen dan de €700
Ik kan het fout hebben maar ik denk dat deze mobo ook in een Corsair 800D past, enige plaats waar problemen zouden kunnen zijn is de kap achter de HD bay
ik denk dat de voeding nogal gaat zweten met 4x GTX480 zoals in de testopstelling te zien is.
1 GTX480 neemt in load al ruim 450Watt op, vermenigvuldig dit met 4(kaarten) en je zit al op 1800Watt! :o
Weet echter niet of je het ook zo kunt berekenen O-)
In idle zou het wel mogelijk zijn, dan zitten de kaartjes op 780Watt ongeveer :P

Had echter de kast van binnen ook zwart gemaakt, past wel beter bij EVGA imho :)
Overdrijven is ook een vak, de GTX480's zijn zeker niet zuinig maar jouw 450watt heb je ook maar ergens uit je neus gepeuterd. Hij zit ongeveer op een 250watt TDP op load, wat behoorlijk veel is natuurlijk.

Ik hoop inderdaad wel dat ze de kast van buiten en van binnen zwart maken, dit ziet er nu een beetje budget uit, en dat is het zeker niet!
In de praktijk kan de kaart toch echt een stukje meer verbruiken. Zie hieronder een link naar een video waarbij een quad SLI opstelling met de GTX480 is getest i.c.m. 1 i7-980X cpu. Tijdens furmark verbruikt het continu 1500W. Linkje naar video

Tijdens het spelen van een game zit het verbruik gemiddeld ook boven de 1200W: Linkje

Dit alles is dus maar met 1 i7 cpu en niets overclocked.
De 1200W voeding die men hierbij in gedachte heeft is dus aardig onderbemeten, laat staan als je wil gaan overclocken en het verbruik nog eens flink zal gaan stijgen.
Ik denk dat je je vergist met opname load videokaart vs opname van een compleet systeem met GTX480 onder load. Het lijkt me nogal stug dat enkel een vidkaart al 450 Watt kan trekken. Indien dat wel het geval is mag nVidia wel een mini kernreactor erbij leveren...

Overigens ga ik er van uit dat de binnenkant ook nog wel zwart word gemaakt net zoals er nog features aan toegevoegd gaan worden (zoals de stof filters e.d.)

Als reactie op het item zelf;

*kijkt naar voorbeeld opstelling, vervangt de kaarten met HD5790 en begint te kwijlen* Omnomnomnomnomnom...
Misschien word de kast nog wel zwart gespoten, dit is een demo model, de kast is nog niet in productie en er kan nog een en ander aan aangepast worden.
Als ze slim zijn maken ze hem inderdaad zwart aan de binnenkant.

een GTX480 neemt in zijn eentje geen 480 watt op, ik weet niet waar je deze informatie vandaan haalt? Als je jezelf baseert op de reviews van tweakers.net hier staan in de tabellen altijd het opgenome vermogen van de GEHELE systeem.

Ik meen me te herinneren dat de standaard maximaal 250watt is voor uitbreidingkaarten
Straks moet men een aparte groep gaan regelen voor de computer :+
Het is een preview Maar dat moederbord er scheef in doet wel afbreuk aan het geheel. Ik vul maar zelf in dat dit er even met 1 schroefje is ingehangen. Maar ze hebben nog wel wat werk als de schoeven niet eens op de juiste plaats blijken te zitten.

En 1200 Watt.... wooowwwww....
Het moederbord zat er zelfs helemaal niet in: zoals op het merendeel van de foto's te zien is, werd de kast 'naakt' gepresenteerd. Ik heb even de voeding en het moederbord erbij gepakt en deze op ruwweg de juiste plek in de kast gegooid :)
mooie kast, maar ik vind de hdd ophanging er wel heel goedkoop/breekbaar uitzien :s
Valt wel mee verwacht ik. Het systeem is eigenlijk hetzelfde als van de Coolermaster CM690 (en vergelijkbare modellen van CM). De HD klem/schroef je in die blauwe brackets en worden daardoor stevig zat om ze in die gleuven te glijden. Moet wel toegeven dat de brackets van CM er zo los steviger uitzien (maar nogmaals, eenmaal met een schijf erin zal er weinig verschil zijn.
had wel iets meer verwacht van een "classified" zeker als het moet matchen bij een pc van flink wat knaken. nee voor dit geld kan je beter een goeie kast van €150,- incl voeding van € 150,- dan denk ik toch dat dat beter uitgegeven geld is.

ieder zijn smaak uiteraard!
Denk het niet. Daar past je SR-2 moederbord namelijk niet in ;)
Het atrikel gaat over 1 prototype, maar ik zie twee heel verschillende kasten. |:(
De meeste foto's van de binnen kant (6, 7, 8, 9, 11) zijn van een heel andere kast dan de andere foto's.
Voeding is wel modulair staat in het artikel.
Zeer gaaf natuurlijk. Alleen ik vind de binnenkant van de kast een beetje tegenvallen, waarom geen zwarte binnenkant met rode accenten om het geheel compleet te maken.
Blauwe HDD Brackets :? Doe dan meteen rode.

Voor de rest een erg gave kast.
Voor 300 euro had ik wel wat meer bouw kwaliteit verwacht en een iets grotere kast zoals de Lian Li Tyr PC-X1000 die ook rond die prijs kost.

de buitenkant ziet er heel mooi uit maar bij een kast kijk je toch ook naar de binnen kant en mogelijkheden die daar in zitten.

Ik zie weinig koelings opties de gene die ik zie is een 120x32mm fan die klinkt als een straaljager weet ik uit ervaring.

Ik zie een front fan optie maar geen fan neem aan dat daar een 200mm moet komen
maar in de top zie ik geen ophang systeem voor een 3x120mm waterkoel radiator in te hangen of 2x 200mm fans

Het harddisk systeem zien er nu niet echt top kwaliteit uit,

Is een beetje verwarrent want je ziet 2 verschillede kasten met het mainboard er in, 1 met een top voeding en nette harddisk breakets en 1 met de voeding onderin met de goedkopen harddisk systeem van de laatste zijn ook de andere interne foto waar mijn commentaar op slaat.

[Reactie gewijzigd door dispie op 25 juli 2024 02:57]

Jammer dat er geen afmetingen bij staan, zo heb je alsnog niet echt een goed idee hoe groot de kast daadwerkelijk is..
