Inleiding
De CM 690 gaat al even mee en Cooler Master vond daarom dat de populaire kast wel aan een update toe was. Vorige maand introduceerde het bedrijf daarom de CM 690 II, die inmiddels ook daadwerkelijk te koop is. Cooler Master herzag het uiterlijk van de kast, maar hield wel dezelfde stijl vast, met de kleuren zwart en blauw. Belangrijker zijn echter de vele functionele upgrades die de nieuwe behuizing kreeg. Tweakers.net nam de kast stevig onder handen en bekeek hoe de CM 690 II zich staande houdt in Cooler Masters uitgebreide line-up.
/i/1265578900.jpeg?f=imagenormal "CM 690 II")
Specificaties
| Merk en Type |
| Merk |
Cooler Master |
| Type |
CM 690 II Advanced |
| Eerste prijsvermelding |
10 januari 2010 |
| Technische Specificaties |
| Behuizingtype |
Midtower |
| Form Factor |
Atx, micro-atx |
| Voeding |
Niet meegeleverd
|
| Materialen |
Staal/plastic |
| Gewicht |
9,56 kilogram |
Afmetingen (dxbxh)
|
214,5x511,8x528,8mm |
Behuizing
|
Gesloten |
| Koeling |
1x 1200rpm 140mm front
1x 1200rpm 140mm top
1x 1200rpm 120mm rear
|
| Behuizing Bay |
6x3½", 4x5¼" |
| Verkoopstatus |
| Kleuren |
Zwart |
| Fabrieksgarantie |
onbekend |
Exterieur
Zwart is tegenwoordig de meest gebruikte kleur voor behuizingen en de CM 690 II is daarop geen uitzondering. De kast is vrij standaard vormgegeven, wat ons wel kan bekoren. Slechts enkele metalen strips, die op chroom moeten lijken, luisteren de behuizing enigszins op. De voorkant is geheel gemaakt van geperforeerd metaal, en ook de zijkanten bevatten vierkante uitsparingen van geperforeerd metaal, voor de plaatsing van extra ventilators.
:fill(white)/i/1265580463.jpeg?f=thumb)
:fill(white)/i/1265580464.jpeg?f=thumb)
:fill(white)/i/1265580465.jpeg?f=thumb)

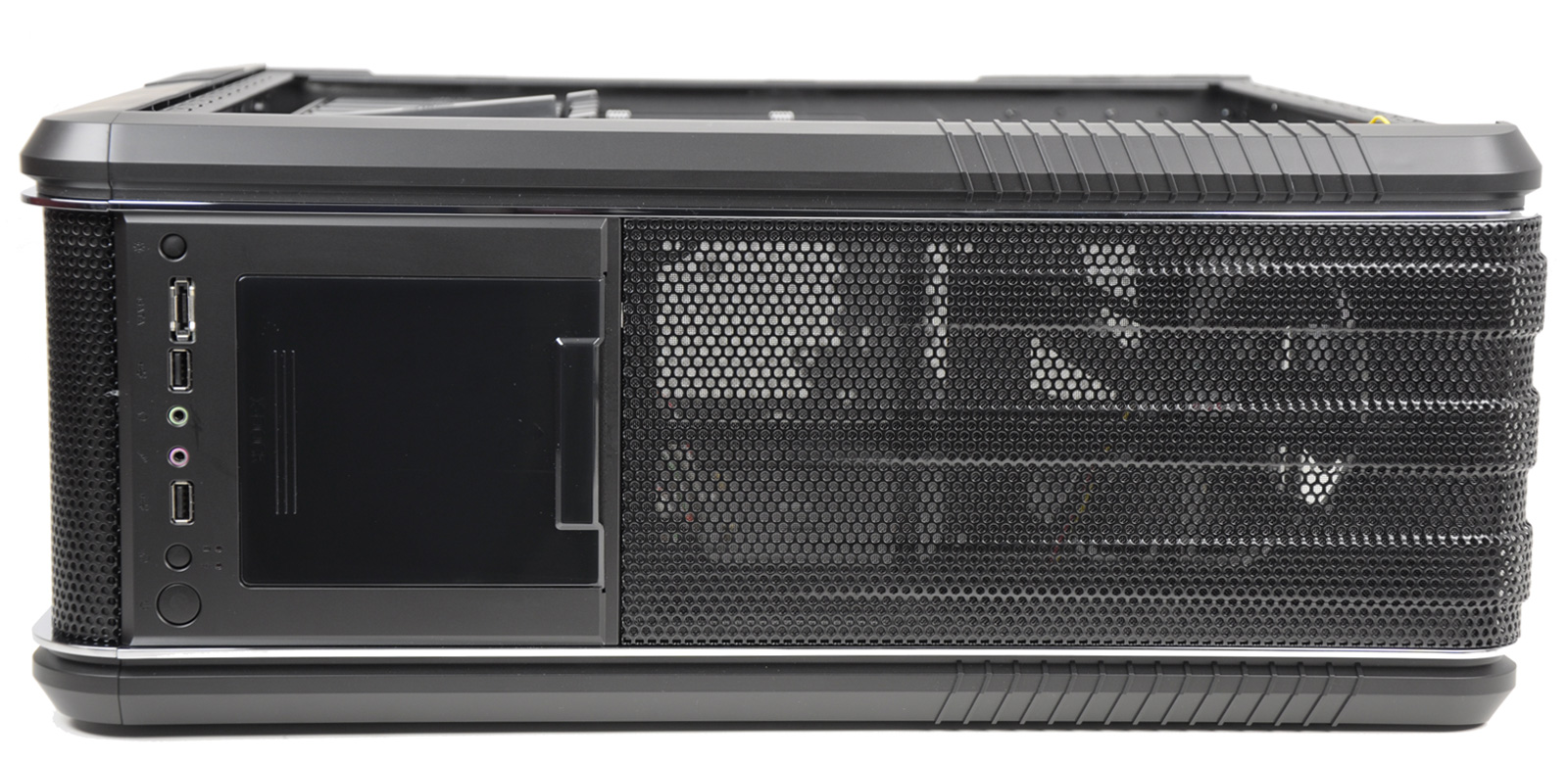

Vooraan op de bovenkant zijn twee usb-poorten, een e-sata-poort, audio-in- en uitgangen, een aan-uitknop en een resetknop gemonteerd. Er is nog een extra knop waarmee de blauwe ledjes van de fan aan de voorkant afgeregeld kunnen worden. Alle knopjes werken op basis van een veermechanisme en voelen degelijk aan. De kast, die volledig uit staal is opgetrokken, doet toch al erg solide aan, maar is met net geen tien kilogram ook redelijk zwaar. De kast meet 214,5x511,8x528,8mm.
/i/1265478877.jpeg?f=imagenormal "CM 690 II bovenkant")

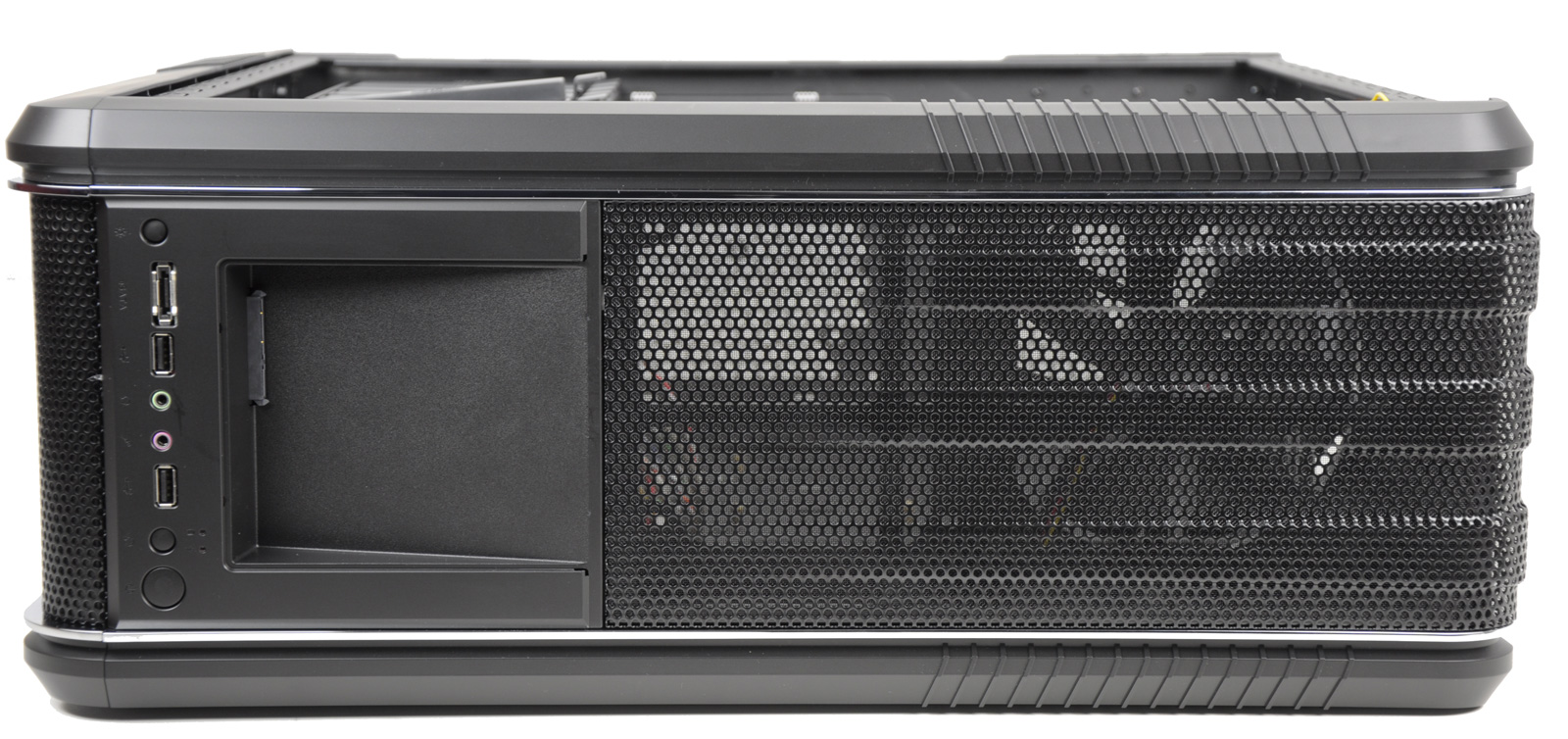

Achter het front-panel vinden we de eerste functionele verbetering: het glimmende plastic kan weggeschoven worden, waarna er een hotswap-sata-bay tevoorschijn komt. Hier kan een 3,5"-hdd ingeschoven worden, wat erg handig is als je veel losse hdd's hebt liggen, waarvoor de behuizing normaliter opengeschroefd moet worden. De rest van de bovenkant is weer geheel van geperforeerd metaal gemaakt.
:fill(white)/i/1265579279.jpeg?f=thumb)
:fill(white)/i/1265579280.jpeg?f=thumb)
:fill(white)/i/1265579281.jpeg?f=thumb)
De CM 690 II beschikt aan de voorkant over een 120mm-fan met blauwe ledjes, die eventueel uitgezet kunnen worden. Als laatste is er nog de weinig bijzondere achterkant, waarvan de rubber gevoerde gaten voor waterkoelslangen nog het meest opvallen.
:fill(white)/i/1265478870.jpeg?f=thumb)
:fill(white)/i/1265578900.jpeg?f=thumb)
:fill(white)/i/1265580467.jpeg?f=thumb)
De bovenste blauwe leds op deze afbeeldingen zijn die van de cpu-koeler, en zitten dus niet standaard in de CM 690 II
Interieur
Prestaties
Cooler Master voorziet de CM 690 II standaard van drie fans: twee 140mm-fans en een enkele 120mm-fan, die alle drie op 1200rpm draaien. De 120mm-fan produceert daarbij volgens de specificaties 17dBA aan geluid, terwijl de 140mm-fans een geluidsdruk van 19dBA zouden genereren.
Zoals gebruikelijk voorzagen we de behuizing van ons testsysteem, bestaande uit een DFI X58 T3eH8-moederbord met daarin een op 3,8GHz geklokte Core i7 920 met een Zalman CNPS 10X-koeler. De gebruikelijke videokaart, een passief gekoelde 9600GT, vertikt het tegenwoordig echter om in de idle-stand de kloksnelheid terug te schroeven. Onder load steeg de temperatuur naar ruim 100 graden Celsius, en we mogen dus gerust aannemen dat deze kaart naar de gallemieze is.
Daarom werd er een HD 4830 voorzien van de Thermaltake ISGC-V320-koeler, waarbij we de fans niet gebruikten. Hierdoor zijn de resultaten niet meer vergelijkbaar met die van eerder geteste behuizingen. Wel zal de HD 4830, met een tdp van ruim 100W, zonder meer koeler blijven als een behuizing over een goede airflow beschikt, en daarmee lijkt het ons toch een goede graadmeter. De overige componenten, zoals de Corsair 850HX-voeding en de Samsung F1 500GB, bleven ongewijzigd.
| Koelprestaties idle |
| | Graden Celsius |
| systeem |
**********
40 |
| cpu |
*********
37,3 |
| gpu |
*********
36 |
Terwijl de Windows 7-desktop wordt weergegeven, blijven alle componenten vrij koel. De cpu-temperatuur is nog redelijk goed vergelijkbaar met eerder geteste behuizingen.
| Koelprestaties load |
| | Graden Celsius |
| cpu |
**********
73,5 |
| gpu |
********
62 |
| systeem |
*******
54 |
Als we de pc met Prime95 en Furmark onder load brengen, stijgt het kwik in de CM 690 II vrij snel. De cpu wordt verreweg het warmst, en ook warmer dan bij andere behuizingen. Het kan zijn dat de fan aan de bovenkant te dicht op de cpu-koeler zit. De gpu blijft weer erg koel, maar zonder vergelijkingsmateriaal valt nog niet te zeggen of dat te wijten is aan de gpu, de koeler, of de airflow. Het systeem lijkt wel warmer te worden dan normaal, maar ook dat kan veroorzaakt worden door de hogere warmteproductie van de videokaart.
| Geluidsproductie |
| | Geluidsdruk (dBA) |
| CM 690 II - load |
**********
47,6 |
| CM 690 II - idle |
**********
46,8 |
Als we naar de cijfers kijken, kan de CM 690 II niet erg stil worden genoemd. De geluidsproductie viel echter mee en was geenszins storend te noemen. De drivebays, maar ook de rubberen voeten van de behuizingen, zorgen voor een dempend effect, waardoor er geen resonantie optreedt. De toename onder load is alleen te danken aan de fan op de cpu-koeler: dat is de enige actief aangestuurde fan in het systeem, en onder load versnelt deze van 1000rpm naar 1600rpm.
Conclusie
Cooler Master heeft met de CM 690 II een prima opvolger voor de CM 690 weten neer te zetten. De behuizing laat eigenlijk niets te wensen over en is van alle gemakken voorzien, zoals de hotswappable sata-bay, een 3,5"- naar 2,5"/1,8"-converter, de nodige fans, waarvan de ledjes uitgezet kunnen worden en een zwart meegespoten binnenkant. De bouwkwaliteit is zeer goed en zaken als kabelmanagement zijn goed uitgewerkt, met onder andere voldoende ruimte achter de moederbordtray om de kabels weg te werken.
De door Tweakers.net geteste Advanced-uitvoering gaat momenteel voor net geen 80 euro over de toonbank. Daarmee kost de CM 690 II Advanced evenveel als de HAF 922. De CM 690 II mag dan geen 200mm-fans hebben, de HAF 922 is van binnen niet zwart gespoten en moet het zonder hotswappable sata-bay doen. Ook lijkt het kabelmanagement bij de CM 690 II wat beter verzorgd.
Cooler Master zal te zijner tijd ook nog een reguliere CM 690 II uitbrengen, die niet over een hotswap-sata-bay beschikt en waar ook de 2,5"/1,8"-drivebay-converter en de vga-houder ontbreken. Als de prijs goed is, zal die uitvoering net als de Advanced zonder meer een aanrader worden. Cooler Master heeft de lat voor behuizingen in het mainstream-segment erg hoog gelegd, en nu is het wachten op een antwoord van de concurrentie.
