De kastenbouwers van Cooler Master construeerden met de HAF932 een behuizing die met een optimale airflow de componenten koel moet houden. De bigtower biedt onderdak aan zes interne en zes externe drives. Het interieur wordt van frisse lucht voorzien door drie fans met een diameter van liefst 23cm en een vierde ventilator met een diameter van 14cm.
Tweakers.net nam de kast onder handen en beoordeelde de bouwkwaliteit en uiteraard de koelcapaciteiten van de High Air Flow-behuizing.
| Merk en type | |
|---|---|
| Merk | Cooler Master |
| Type | HAF 932 |
| Fabrieksgarantie | twee jaar, carry-in |
| Technische specificaties | |
| Form factor | atx, e-atx, matx |
| Materialen | gegalvaniseerd plaatstaal, kunststof |
| Behuizing bay | 6x 3,5", 6x 5,25" |
| Ventilators | voor: 230x30mm, 700rpm, 19dBa zijkant: 230x30mm, 700rpm, 19dBa boven: 230x30mm, 700rpm, 19dBa achter: 140x25mm, 1200rpm, 17dBa |
| Overige | |
| Kleuren | zwart |
| Afmetingen | 243x560x564mm |
| Gewicht | 13,2kg |

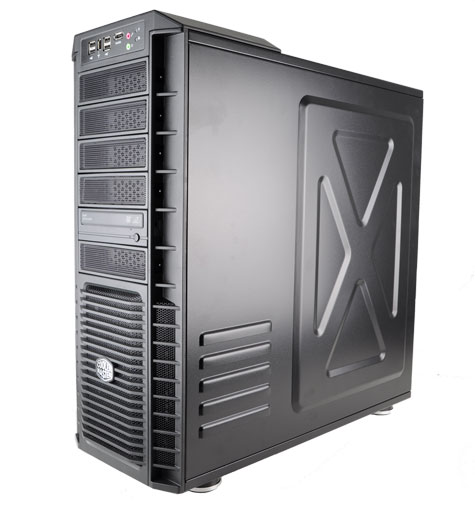

De fulltower-behuizing ís niet alleen uit de kluiten gewassen, maar straalt zijn brede bouw ook uit. Het is typisch zo'n kast die de ene pc-bouwer mooi vindt en de andere spuuglelijk.

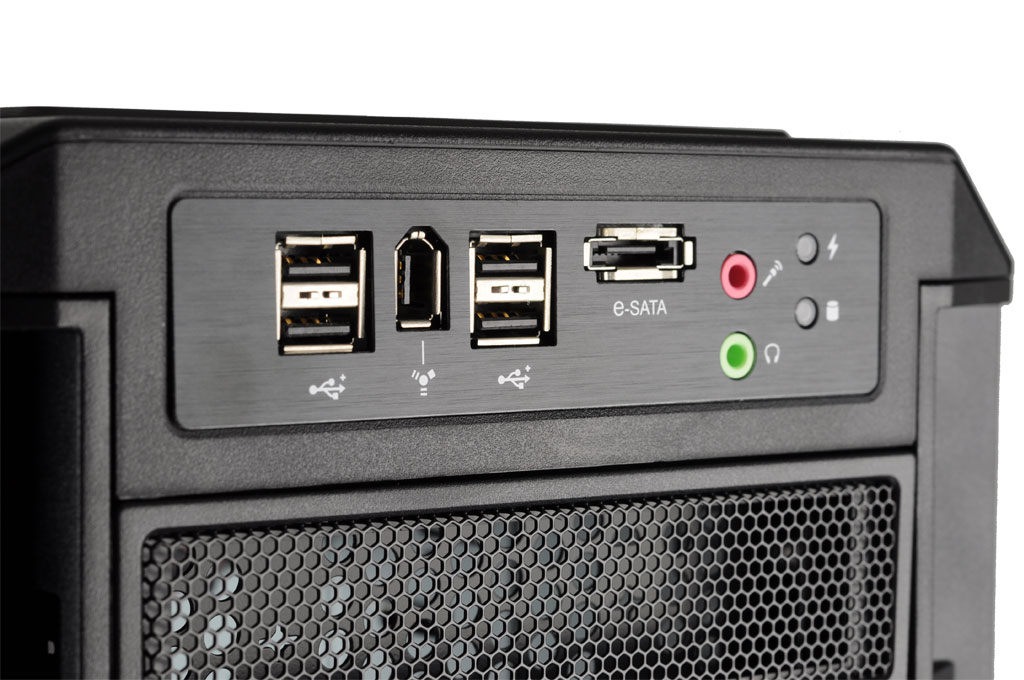

De zes 5¼-uitbreidingsslots aan de voorzijde worden afgeschermd door afdekplaten die van fijn zwart gaas zijn gemaakt. Helemaal bovenaan de voorkant heeft Cooler Master de front-connectors hun plek gegeven. Deze bestaan uit vier usb-poorten, een firewire-aansluiting en een unpowered esata-poort. Ook een ingang en een uitgang voor audio zijn hier aanwezig. Helemaal rechts bevinden zich de status-leds voor de voeding en de harde schijven.
Aan de onderzijde van de voorkant, waar de harde schijven ondergebracht worden, is het front van een groot, met plastic beschermd rooster voorzien. Op het plastic is het logo van Cooler Master aangebracht; achter het rooster bevindt zich een flinke ventilator, waarover later meer.

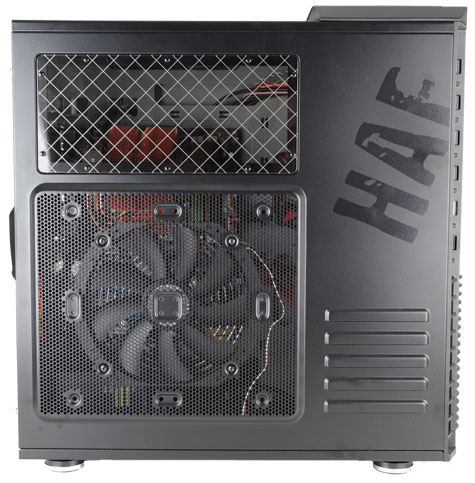

De linkerzijkant van de HAF932 is uit verschillende secties opgebouwd. Het gedeelte dat het dichtst bij de voorzijde ligt, draagt in glanzend zwarte letters de naam HAF; daaronder bevinden zich enkele naar beneden gerichte ventilatiesleuven. Het grootste deel van de zijplaat wordt ingenomen door een rooster van fijn gaas, waarachter zich een tweede grote ventilator bevindt. Boven de ventilator is een met een ruitpatroon verstevigd plexiglas venster aangebracht, zodat een kijkje in de kast kan worden genomen. De rechter zijkant is eenvoudiger uitgevoerd: daar zijn dezelfde ventilatiesleuven als in de linkerzijplaat terug te vinden, maar het rooster en kijkvenster zijn vervangen door een opstaand kruis in het metaal.

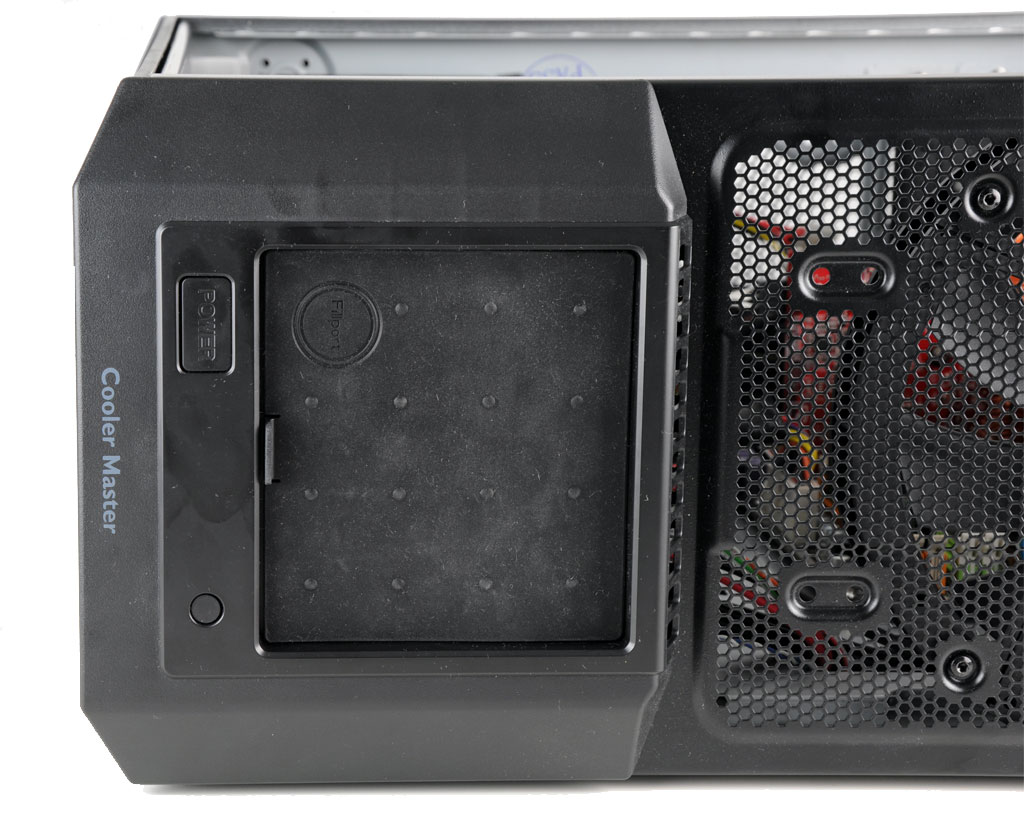

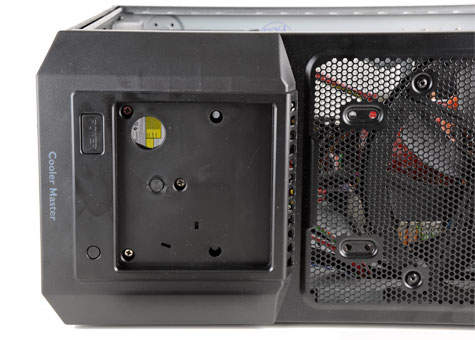

De bovenzijde van de 932 bestaat uit twee delen, waarbij het voorste deel de aan- en uit-knop en reset-knop bevat. Het plastic wijkt terug en heeft een vulgat voor een eventueel aan te brengen waterkoeling. De 'nis' in de bovenkant wordt afgesloten met een verwijderbaar deksel dat van rubber is gemaakt. De rest van de bovenkant bestaat wederom uit een groot metalen rooster, waaronder een ventilator valt te ontwaren.

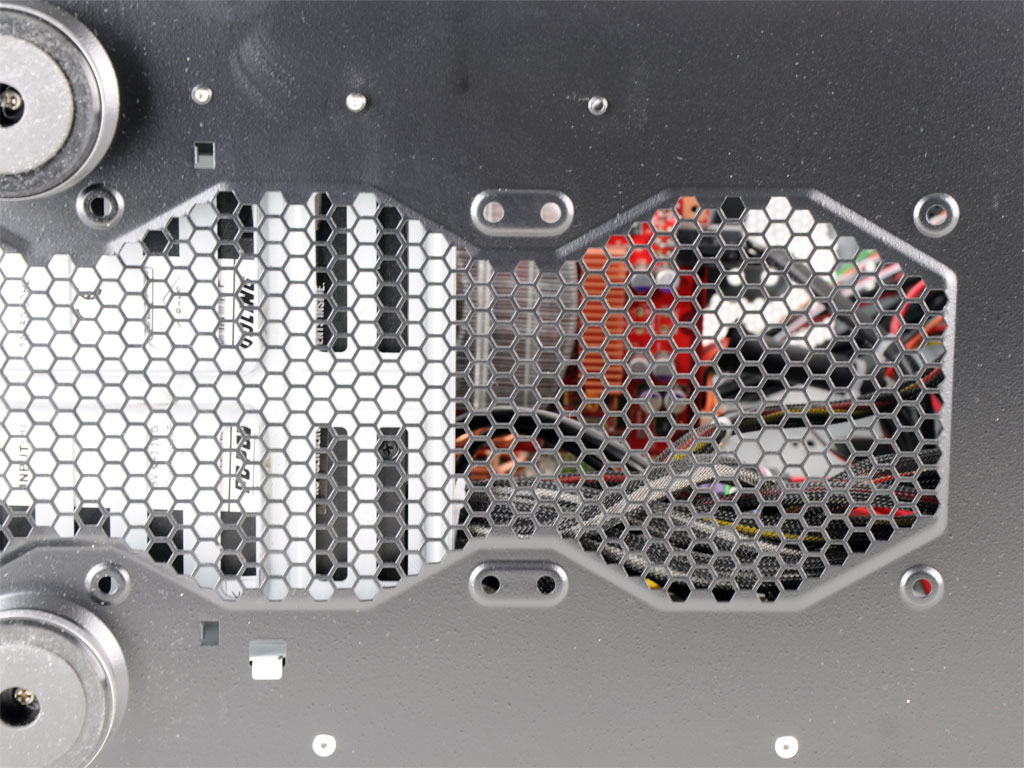

De onderkant van de behuizing is weinig opzienbarend. Ruim de helft bestaat uit een rooster waardoor verse lucht kan worden aangezogen; alleen het voorste gedeelte is dicht. De vier poten die de kast van de vloer houden, zijn verwijderbaar. Cooler Master levert vier meubelwielen mee, zodat de HAF932 eenvoudig verplaatst kan worden. Met een nettogewicht van ruim 13 kilogram, zonder componenten of voeding, kunnen zulke wielen goed van pas komen.

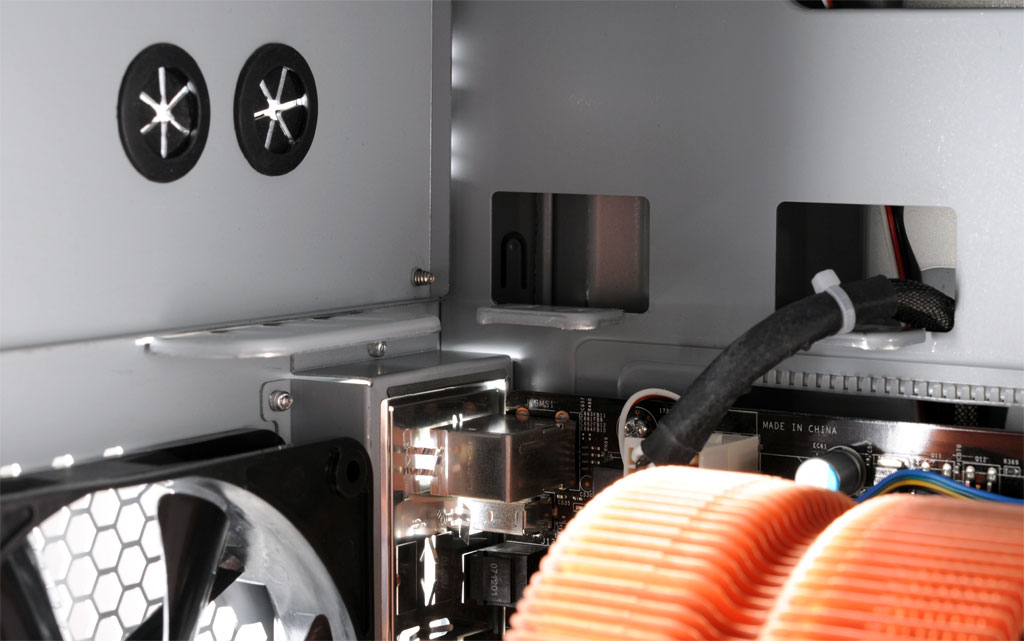

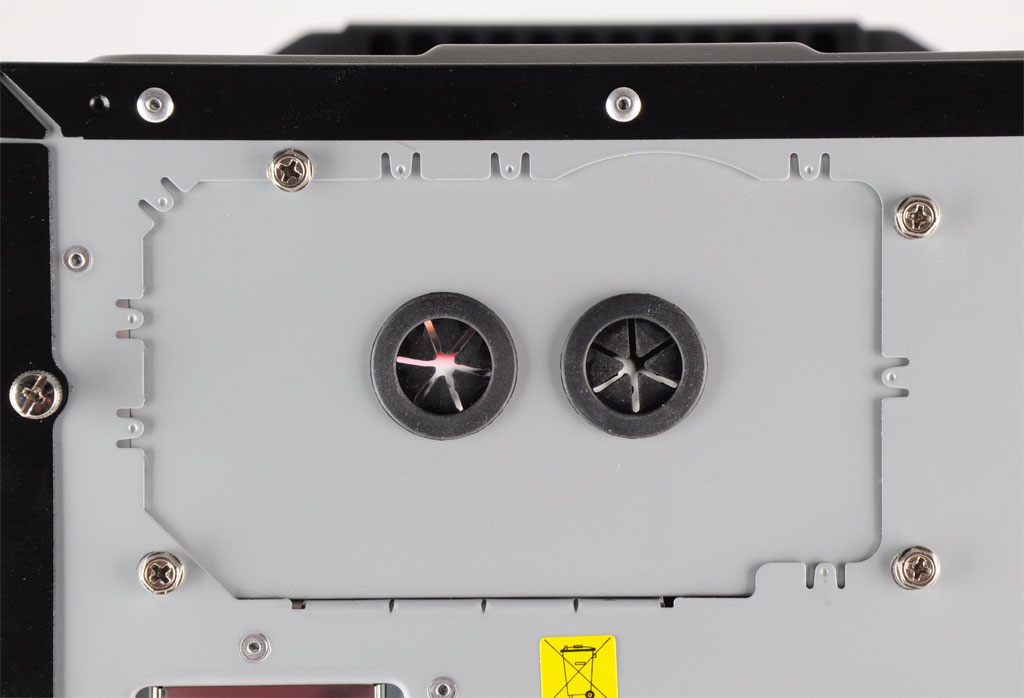

Aan de achterzijde van de behuizing is opnieuw te zien dat bij de HAF932 rekening is gehouden met het gebruik van waterkoeling: in de bovenste plaat die een uitsparing voor de voeding afdekt, zijn twee van rubber voorziene gaten aangebracht waardoor slangen naar buiten gevoerd kunnen worden. Daaronder, naast de uitsparing voor het i/o-shield van het moederbord, is een rooster met daarachter de vierde kastventilator te vinden. De afschermingsplaten die de uitbreidingsslots voor videokaarten en andere kaarten afdekken, zijn - geheel in lijn met de kast - van zwart gaas gemaakt. Naast de slots is opnieuw een rooster aangebracht, ditmaal zonder ventilator erachter. Helemaal onderaan is de tweede uitsparing voor een voeding aangebracht, zodat de systeembouwer de psu naar keuze onderin of bovenin de kast kan plaatsen. Voor een eventuele waterkoeling kan dezelfde keuze worden gemaakt.

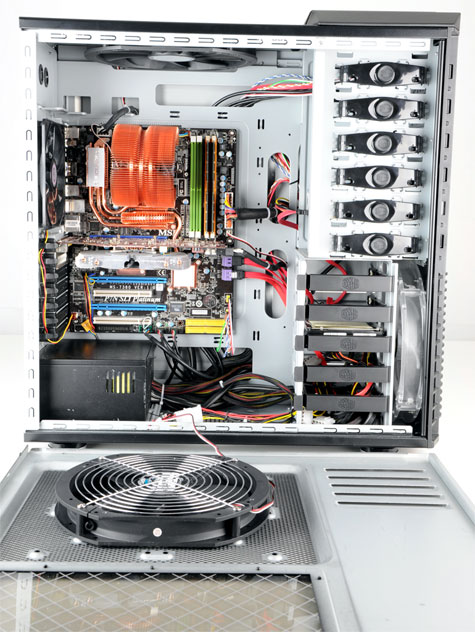

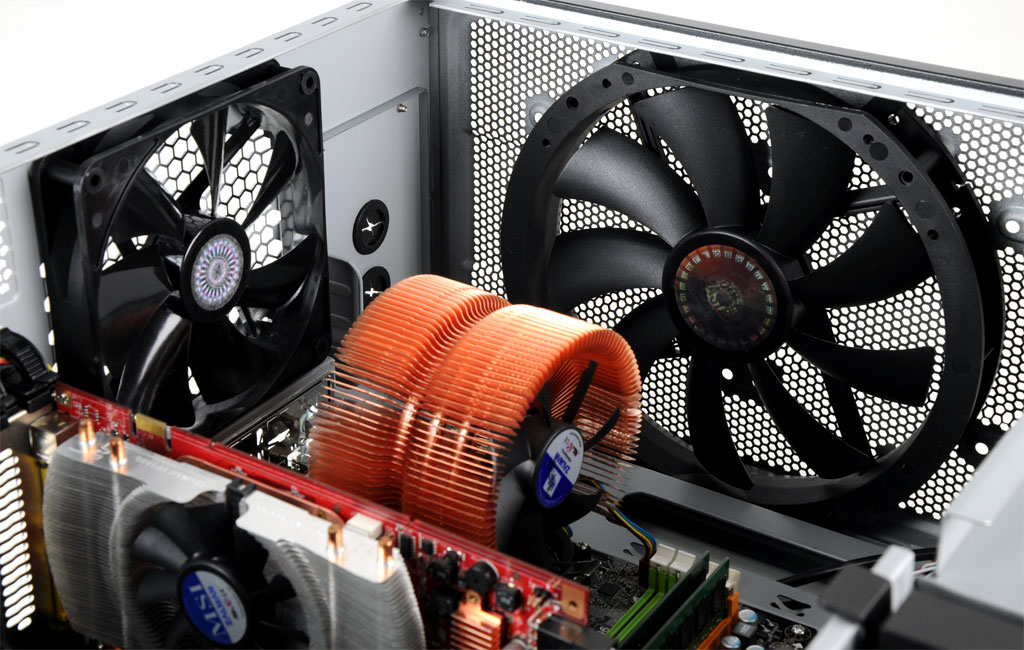

Het plexiglas raam in het zijpaneel biedt al een aardige blik op het interieur van de HAF932, maar de binnenzijde verdient uiteraard een nader onderzoek. De eerdergenoemde ventilators vallen direct op: in het verwijderde zijpaneel is een 230mm-fan te vinden, en aan de achterzijde is een enkele 140mm-ventilator bevestigd. Iets dieper verstopt zijn de 230mm-ventilators in het dak van de HAF932 en aan de voorzijde; die laatste koelt de harde schijven. De fan aan de bovenzijde kan eventueel door een aanvullende 120mm-ventilator worden bijgestaan, of worden vervangen door drie 120mm-exemplaren. De drie 230mm-fans draaien alle op een rustige 700rpm, terwijl de kleinere ventilator aan de achterkant met 1200 omwentelingen per minuut iets meer haast heeft. De geluidsproductie bedraagt, volgens de opgave van de fabrikant, 17dBa voor de kleine ventilator en 19dBa voor de 230mm-fans.

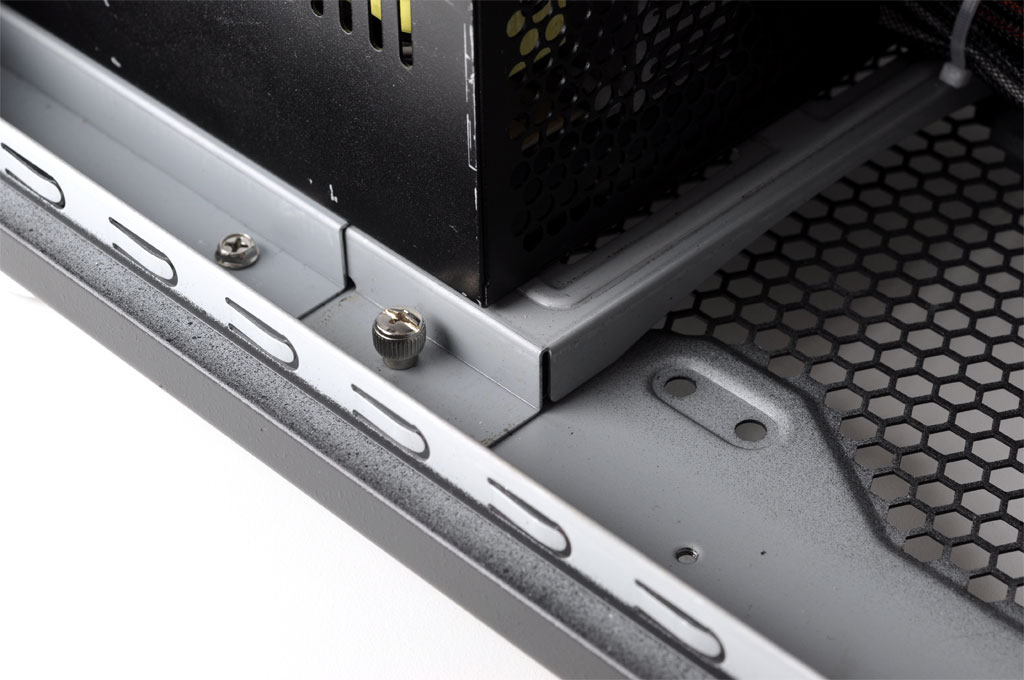

We beginnen met de bevestiging van de voeding. Wanneer deze aan de bovenkant wordt gemonteerd, dient de afdekplaat met de twee waterslangen die de psu-uitsparing afschermt, verwijderd te worden. Ook moet dan de bovenste ventilator, die eventuele radiators zou kunnen koelen of gewoon voor koele lucht in het systeem kan zorgen, verwijderd worden. Hiervoor dienen enkele zeskantige schroeven te worden verwijderd, die zich met een Torx15-schroevendraaier lieten losdraaien. Wordt echter voor een positionering van de psu onderin de behuizing gekozen, dan kunnen de voorzieningen voor de waterkoeling bovenin op hun plek blijven. Wanneer een extra grote voeding wordt gebruikt, kan de verhoging waarop de psu rust, worden verlengd: het iets losdraaien van een vleugelschroef maakt een deel van de 'slede' uitschuifbaar.

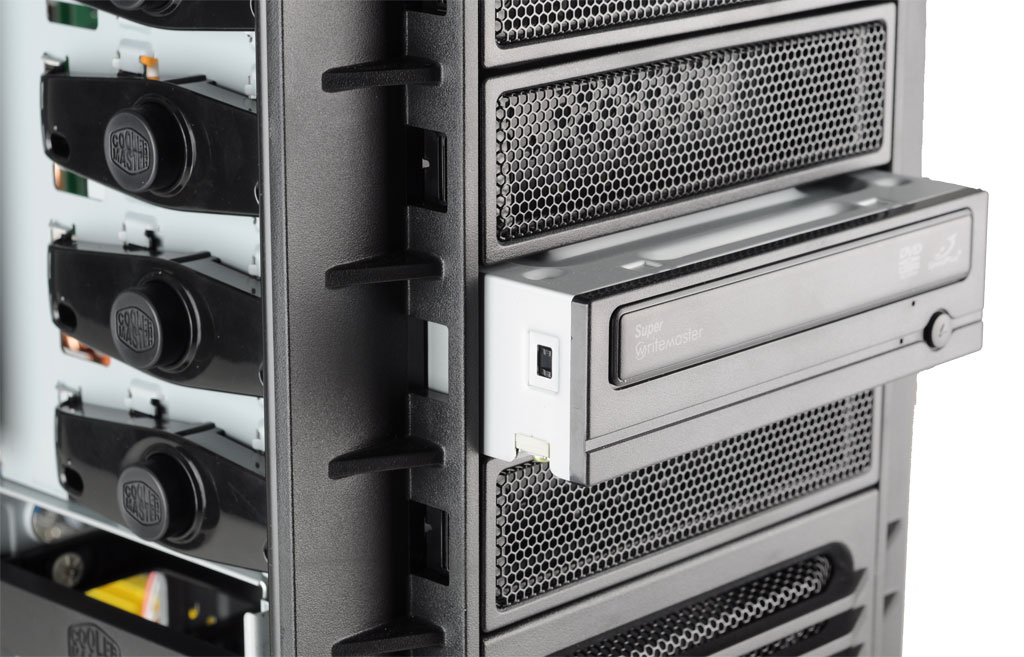

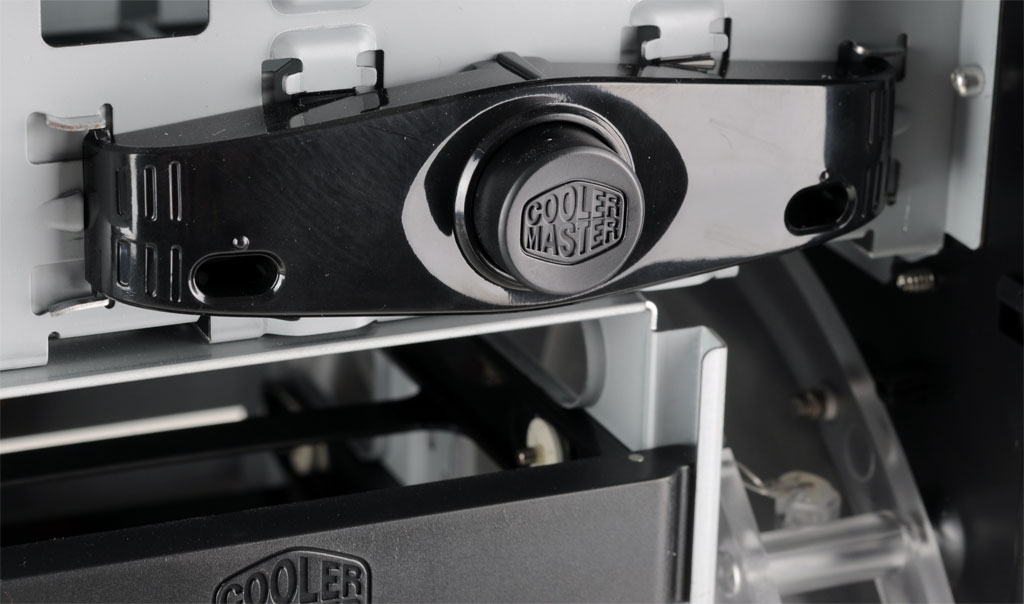

Optische drives kunnen in een van de 5¼"-bays worden ondergebracht, nadat het metalen plaatje aan de voorzijde, en vanzelfsprekend de afdekplaat, verwijderd zijn. Eenmaal op zijn plek, wordt de drive op zijn positie vastgeklikt met een drukknopsysteem dat twee pennen in de schroefgaten van de optische drive drukt. Een tweede druk op de knop en de drive kan weer verwijderd worden. De onderste bay kan niet voor een optische drive worden gebruikt; die biedt slechts ruimte aan een 3½"-apparaat. In totaal kunnen vijf harde schijven in de drivebay van de HAF932 worden ondergebracht, zonder de extra ruimte in de 5¼"-bay mee te rekenen. De harde schijven worden haaks in de kast geplaatst, waarbij de caddies netjes op hun plaats klikken. De drives worden in die caddies geklikt door het plastic ietwat te verbuigen, zodat de in rubber gevatte pennen in de schroefgaten van de harde schijf vallen. De aansluitingen van de drives zitten aan de blinde kant van de kast, zodat de kast met wat kabelmanagement netjes kan worden gehouden.
Na het inschroeven van de koperen afstandshouders voor het moederbord kan het moederbord worden geplaatst. Aanduidingen die helpen om aan te geven waar de bussen voor matx- en atx-borden en andere formaten moederborden geplaatst dienen te worden, ontbreken, maar Cooler Master levert de daartoe benodigde informatie wel op papier mee. Handig bij het vastschroeven van het moederbord is de opening in het metaal van de achterwand van de HAF932. Deze uitsparing maakt het mogelijk processorkoelers die van een backplate gebruikmaken, te bevestigen of te verwijderen zonder het hele moederbord uit de kast te moeten halen. Zeker gezien het high-end-karakter van de behuizing zou een Core i7-systeem hier goed onderdak kunnen vinden, en deze processors worden veelal met zware koelers uitgerust. Als laatste stap kunnen de front-aansluitingen, waarvan de kabels door de bank genomen meer dan lang genoeg of wellicht zelfs iets te lang zijn, op het moederbord worden aangesloten, waarna alleen het insteken van de uitbreidingskaarten nog rest.

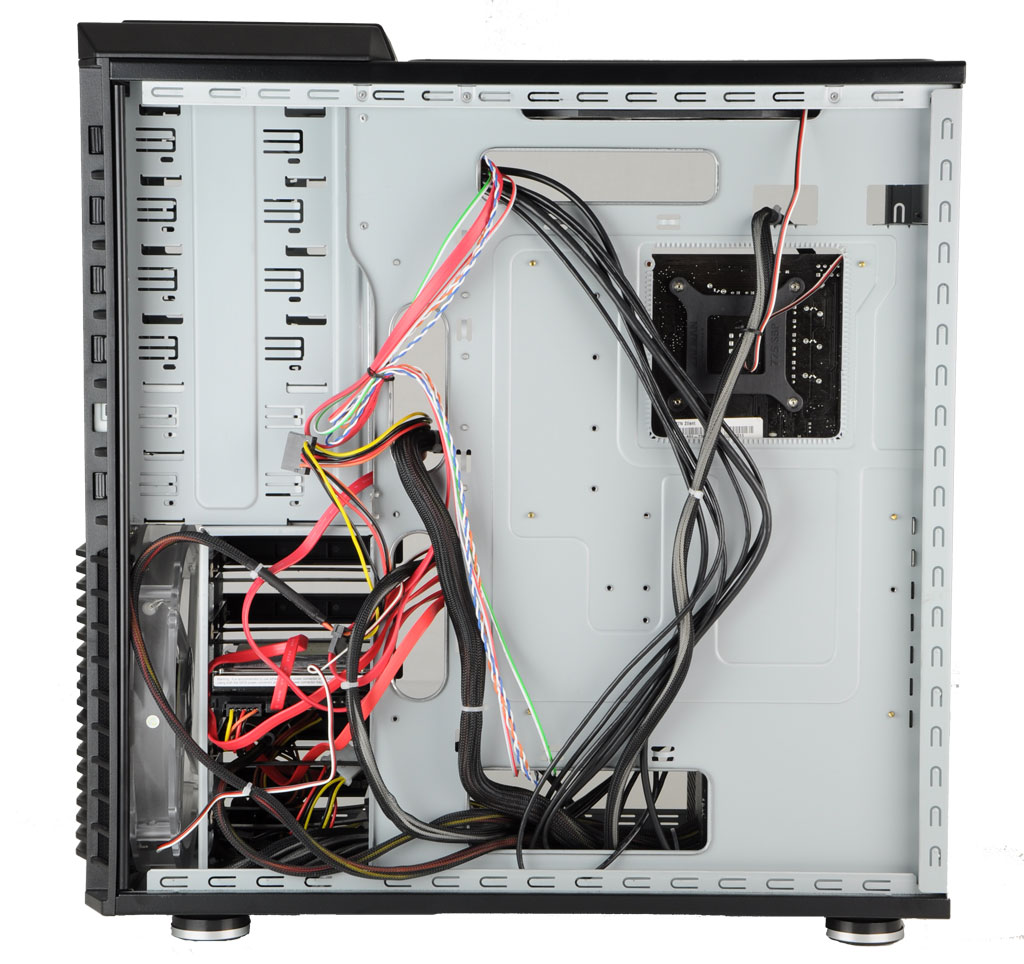

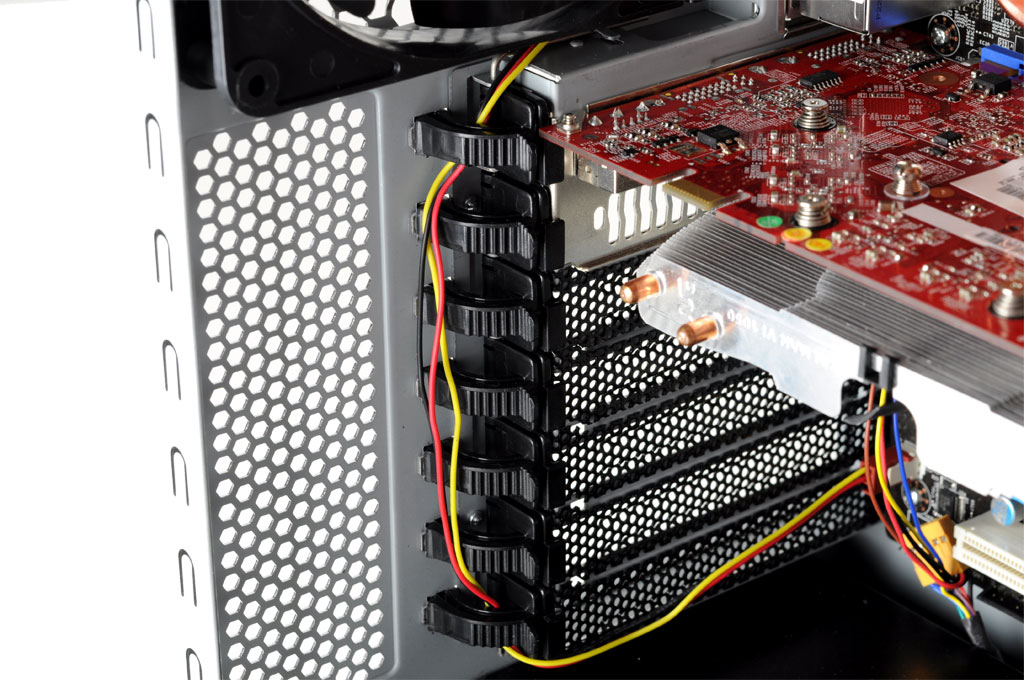

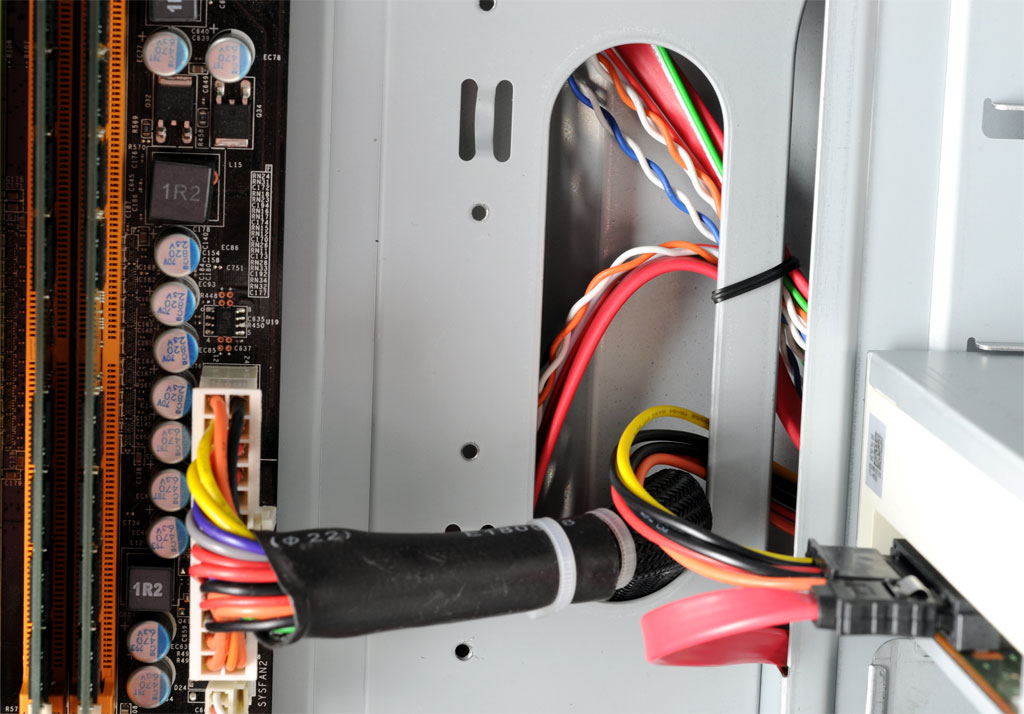

Om het binnenwerk van de kast netjes te kunnen houden en de luchtstromen niet te verstoren, is bij het ontwerp van de behuizing rekening gehouden met kabelmanagement. Dat uit zich in de aanwezigheid van openingen waar de bekabeling doorheen kan worden getrokken. Ook heeft Cooler Master gezorgd voor aanhechtpunten waar, met behulp van tiewraps, kabels aan kunnen worden vastgemaakt. Wanneer alle kabels netjes zijn weggewerkt, blijven de ietwat lange kabels voor de frontaansluitingen en eventuele optische drives goed zichtbaar. Wanneer een modulaire voeding gebruikt wordt, kan ook de kabelmassa bij de psu worden gereduceerd; bij een niet-modulaire voeding is het, om de airflow en de koelprestaties van de HAF932 niet te veel te beïnvloeden, verstandig de kabels te bundelen.
Om de HAF932 op zijn koelprestaties te beoordelen en tegelijk de geluidsproductie van de behuizing te meten, werd een compleet systeem in de kast geplaatst. Dat systeem werd gebouwd rond een Intel Q6700-processor die op een MSI Platinum SLI-bord werd geplaatst en werd gekoeld door een Zalman CNPS9500AT-koeler. Een Turbo-cool 860-psu van PC Power & Cooling zorgde voor de prik, en twee op 7200rpm draaiende Hitachi Deskstars en een Samsung dvd-brander vormden de drives van het systeem. Een MSI 8800GT-videokaart met de stock Zalman VF1050-koeler maakte het systeem compleet.
Na het inbouwen van bovengenoemd systeem werden alle in de behuizing aangebrachte ventilators aangesloten. De geluidsproductie van dit geheel, zoals gemeten door een Voltcraft 322-geluidsdrukmeter, werd onder idle en onder load van een Far Cry 2-benchmark vastgesteld en vergeleken met het omgevingsgeluid.
| Geluidsproductie, in dBa | |
|---|---|
| Omgevingsgeluid |    37,6 |
| HAF932 idle |    44,6 |
| HAF932 load |    45,4 |
Met behulp van SpeedFan 4.37 werden de temperaturen vastgesteld zoals die door de sensors op het moederbord werden gemeten. Onder idle-omstandigheden bedroeg de temperatuur van de gpu 40 graden Celsius, de processor middelde op 37 graden en de systeemtemperatuur bedroeg 28 graden Celsius. Aangezien alle fans, met uitzondering van de zij-ventilator, op de headers van het moederbord werden aangesloten, kon SpeedFan ook de rotatiesnelheid van de fans meten. De twee 230mm-fans draaiden op respectievelijk 709rpm en 751rpm; de ventilator aan de achterkant werd niet door SpeedFan opgemerkt. Onder load, waarbij de ingebouwde benchmark van Far Cry 2 met 'Ranch Long' werd gebruikt, stegen de temperaturen van het systeem. De ventilators deden hun werk echter meer dan prima en hielden de temperaturen in het systeem probleemloos binnen de perken.
| Temperaturen idle, in graden Celsius | |
|---|---|
| Systeem | 27 |
| Grafische kaart | 40 |
| Processor | 37 |
| Temperaturen load, in graden Celsius | |
|---|---|
| Systeem | 34 |
| Grafische kaart | 51 |
| Processor | 50 |
De HAF932 wordt in veel promotiemateriaal neergezet als een kast met een vervaarlijk rood-oplichtend uiterlijk. In de praktijk blijkt echter dat alleen de ventilator aan de voorzijde van rode leds voorzien is, en deze schijnen bovendien helemaal niet zo fel - eerder bijna ingetogen. Wie derhalve geen opzichtig rood monster wil kopen, zit met deze behuizing wel goed. De blauwe power-led is echter een ander verhaal: op ooghoogte is deze ronduit fel te noemen, en het tussenschakelen van een weerstandje om de lichtproductie wat te dimmen zou geen overbodige luxe zijn.
Het gemak waarmee de componenten kunnen worden ingebouwd is zonder meer een pluspunt van de HAF932, net als de afwerking: de kast is duidelijk met oog voor detail ontworpen en gebouwd. Zo lijkt het kruis op het rechterzijpaneel ietwat overbodig, tot blijkt dat deze extra ruimte net voldoende is om het kabelmanagement stukken makkelijker te maken: onder meer de dikke voedingskabel voor het moederbord kan zo achter het moederbord worden geleid.
Toch kent de behuizing ook wat minpunten, en enkele daarvan zouden bij een kast in deze prijsklasse niet hebben mogen voorkomen. Zo is de aan/uit-schakelaar van een belabberde kwaliteit en zit deze veel te los in zijn nis. Een ander punt is dat de kabel van de ventilator aan de zijkant door het halfdoorzichtige gaas sterk opvalt, omdat deze zwart/wit is. Een geheel zwarte, liefst weggewerkte kabel, was een stuk netter geweest. Een ander uiterlijk minpunt, dat wellicht moeilijk vermeden had kunnen worden, is de zichtbaarheid van de optische drive in het front op de plaats waar de afdekroosters worden vastgeklemd.
Eveneens een punt van uiterlijke afwerking vinden we aan de bovenzijde: die moet ruimte bieden aan waterkoelopties, maar het rubbermatje dat de vulopening afdekt komt wat armoedig over. Dan het linkerzijpaneel: dat biedt volop schroefgaten voor ventilators en andere koelopties, maar vooral het gazen gedeelte is vrij onesthetisch. Een laatste uiterlijke onvolkomenheid, die overigens door de ondernemende tweaker eenvoudig zelf kan worden verholpen, is de kleur van de binnenkant van de HAF932. Deze is metaalgrijs, maar aangezien de binnenkant van de kast vanaf de buitenkant grotendeels te zien is, zou deze beter zwart kunnen worden gespoten.
Afgezien van enkele meest cosmetische puntjes heeft Cooler Master met de HAF932 een zeer solide behuizing in zijn assortiment. Het gebruik van de grote ventilators zorgt bovendien voor een vrij stille kast, die onder alle omstandigheden de componenten het interieur koel zou moeten kunnen houden. Al lijkt 120 euro behoorlijk wat geld voor een computerkast zonder voeding, voor deze high-end-behuizing is dat bedrag zeker gerechtvaardigd.
