Cooler Master Hyper 412S

De Cooler Master Hyper 412S is een towerkoeler, die een stuk slanker is dan de Hyper 612S die ik eerder heb getest. Ik heb deze koeler vergeleken met de Hyper 612s van Cooler Master, een Noctua NH-U12s en NH-U14s en een be quiet! Dark Rock Pro C1.

De 412S is voorzien van een 120mm fan en heeft 4 heatpipes om de warmte af te voeren naar de koelvinnen. Deze heatpipes maken direct contact met de CPU doordat ze afgeplat zijn aan de onderkant van de koeler. Dit moet ervoor zorgen dat de warmte makkelijker afgevoerd kan worden.

Specificaties

Sockets	Intel LGA775 LGA2011 LGA1150/1155/1156 AMD AM2(+) AM3(+) FM1 FM2(+)
Hoogte	160mm
Breedte	128mm (132mm met fan)
Diepte	70mm (99mm met fan)
Materiaal	Koperen heatpipes Aluminium koelvinnen
Heatpipes	4
Fanspecificaties	DF1202512SELN
Max rotatiesnelheid	1300rpm (900rpm met SMA)
Max airflow	52.6CF/m
Max geluidsdruk	22.5dB(A) (16.1db(a) met SMA)
Power	12V, 0.10A, 1.2W
Accessoires	SMA (Silent Mode Adapter) brackets voor 2e fan

Op de doos staat niet vermeldt dat de koeler geschikt is voor FM2sockets, maar gezien die dezelfde mount hebben als FM1 zal dat ook gewoon gaan werken.

Meegeleverd met de koeler zijn;
• fanclips voor 2 fans
• kruiskop schroevendraaier
• opzetstukje voor schroevendraaier om de boutjes aan te draaien
• koelpasta
• Silent Mode Adapter, een 3 pins fankabeltje met weerstandje, om de fan wat langzamer te laten draaien

Al met al wordt de koeler dus compleet geleverd met alles wat je nodig hebt.

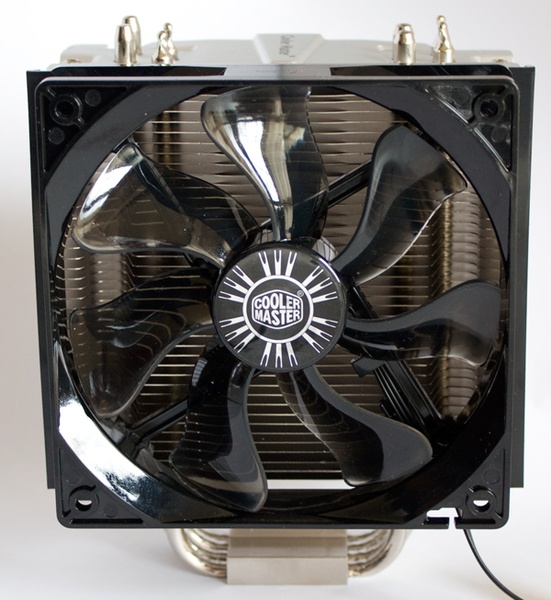

De koeler wordt geleverd met een 120mm Cooler Master fan, die helaas maar is uitgevoerd als 3 pins fan, waardoor deze niet via PWM is aan te sturen, wat de meeste moederborden tegenwoordig wel ondersteunen. Aan de andere kant is het natuurlijk wel zo dat een ouder of wat eenvoudiger bordje met een 3pins-fanconnector deze fan ook zonder problemen kan aansturen.
De fan is in elk geval vrij stil. Zeker in idle hoor je de koeler bijna niet, alleen bij hele flinke load is de fan goed hoorbaar, en is hij ietsje minder stil dan de fans op de Noctua of be quiet! koelers

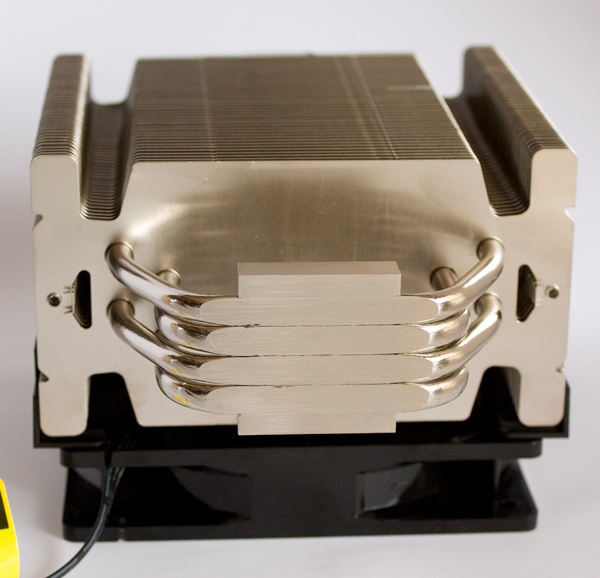

De heatsink is voorzien van 4 heatsinks die afgeplat zijn aan de onderkant, waardoor ze direct contact maken met de CPU.


De onderkant is vrij glad, ook al zou je dat zo op de foto misschien niet direct zeggen, de groefjes zijn namelijk niet zo heel groot, waardoor je dus niet met een heel ongelijk oppervlak op de CPU zit wat de prestaties negatief zou kunnen beïnvloeden



Het installeren van de koeler
Ik heb de koeler geïnstalleerd op een MSI Z77 Mpower, een Intel LGA1155 dus, het installeren op een AMDsocket is niet heel veel anders, de bevestigingstechniek is hetzelfde, alleen wordt de klem dan in een iets andere positie gezet zodat de bevestigingsgaten goed uitlijnen.

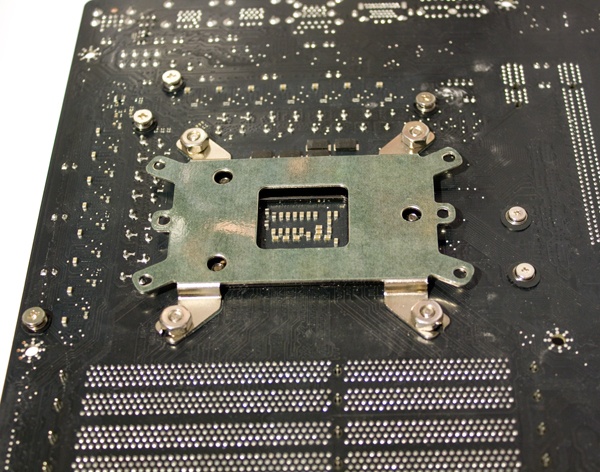

Als eerste schroef je de backplate op het moederbord, met de meegeleverde boutjes.



De boutjes passen net niet helemaal goed, waardoor je ze af en toe goed aan moet drukken omdat ze niet heel soepel erin gaan zitten. Het voordeel is wel dat je vervolgens de koeler vrij gemakkelijk kan monteren, omdat de mounting al op het bord is vastgeschroefd.

De beugel wordt met een pin op z'n plek gehouden op de koeler die je vervolgens vastschroeft op de schroeven die aan de backplate zijn bevestigd, zoals op onderstaande foto is te zien.




Op zich is het bevestigen goed te doen, alleen is het wat geklungel met de schroefjes, die niet helemaal passen, en goed aangeduwd moeten worden, omdat de schroefdraad ervan ervoor zorgt dat deze niet heel soepel in de bracket past.
Als ee heatsink is gemonteerd hoeft alleen de fan er nog opgeklikt te worden, maar dat gaat vrij eenvoudig.

De koeler zit wel een beetje in de weg op het moment dat je geheugen gebruikt met hoge heatsinks, zoals ik in deze test met opzet gedaan heb.

De fan past wel, maar moet een stukje hoger geplaatst worden, als je deze aan de kant van het geheugen wilt monteren

Hierdoor zal de airflow tussen de koelvinnen ietsje lager zijn, maar ik verwacht eigenlijk vrij weinig verschil in prestaties.



Testsetup
De testsetup die ik heb gebruikt is een Z77 MPower moederbord van MSI met ADATA XPG DDR3 geheugen en een Intel Core i5 2500K met een TDP van 95W.
De koelers die ik heb vergeleken zijn
• Noctua NH-U12S
• Noctua NH-U14S
• Cooler Master Hyper 612s
• Cooler Master Hyper 412s
• be quiet! Dark Power Pro C1

De koelers op een rijtje



Iedere koeler is getest in 6 verschillende setups. Een meting tijdens idle, en tijdens SuperPi runs op 1, 2, 3 en 4 cores (dmv HyperPi), dus met een belasting van 25%, 50%, 75% en 100%.
De 2 Noctuas heb ik beide getest met een extra fan, en om te kijken of de lage RPM fans nadelig kunnen zijn op het koelvermorgen heb ik de fans ook vervangen door een enkele San Ace highRPM fan. Dit heb ik gedaan met de Noctua's en de Cooler Masters. Bij de be quiet! was dit niet makkelijk om te doen, omdat deze fan te dik is.
Alle tests zijn uitgevoerd op de standaard kloksnelheden van de 2500K, maar ook nog eens met een overclock naar 4.2GHz dmv OCGenie van de MPower Z77. Deze automatische overclockfunctie werkt op zich prima, maar gebruikt wel een relatief hoge vCore (1.3561V), waardoor de temperaturen ook wat hoger liggen.

Alle tests zijn gedaan met een niet ingebouwd systeem, met een omgevingstemperatuur van zo'n 18 graden. De temperatuur is hier redelijk stabiel, echt grote uitschieters zullen hierdoor niet in de benhcmark zitten.

Alle tests met de koelers met een enkele fan zijn gedaan in een push-setup. De tests met 2 fans op een enkele koeler zijn gedaan in een push-pullconfiguratie. Er was blijkbaar wat verwarring over de montage. De fans zijn geínstalleerd richting het I/Oshield in deze test, omdat het een opentestbed is. In geval van het inbouwen in een kast is het logischer de fan aan de andere kant te hebben zitten, zodat de warme lucht gelijk de kast uit kan. Maar dat is in dit geval geen belemmering.

Benchmarks – stock

Temperatuur - 2500K stock - idle
Noctua NH-U12S - single fan	29 °C
Noctua NH-U12S - dual fan	29 °C
Noctua NH-U14S - single fan	28 °C
Noctua NH-U14S - dual fan	30 °C
Cooler Master Hyper 412S	31 °C
Cooler Master Hyper 612S	28 °C
be quiet! Dark Rock Pro	27 °C

Lager is beter

Temperatuur - 2500K stock - 1 core load
Noctua NH-U12S - single fan	36 °C
Noctua NH-U12S - dual fan	34 °C
Noctua NH-U14S - single fan	35 °C
Noctua NH-U14S - dual fan	35 °C
Cooler Master Hyper 412S	38 °C
Cooler Master Hyper 612S	36 °C
be quiet! Dark Rock Pro	33 °C

Lager is beter

Temperatuur - 2500K stock - 2 core load
Noctua NH-U12S - single fan	37 °C
Noctua NH-U12S - dual fan	36 °C
Noctua NH-U14S - single fan	36 °C
Noctua NH-U14S - dual fan	37 °C
Cooler Master Hyper 412S	42 °C
Cooler Master Hyper 612S	36 °C
be quiet! Dark Rock Pro	37 °C

Lager is beter

Temperatuur - 2500K stock - 3 core load
Noctua NH-U12S - single fan	39 °C
Noctua NH-U12S - dual fan	38 °C
Noctua NH-U14S - single fan	39 °C
Noctua NH-U14S - dual fan	39 °C
Cooler Master Hyper 412S	48 °C
Cooler Master Hyper 612S	39 °C
be quiet! Dark Rock Pro	39 °C

Lager is beter

Temperatuur - 2500K stock - 4 core load
Noctua NH-U12S - single fan	41 °C
Noctua NH-U12S - dual fan	39 °C
Noctua NH-U14S - single fan	40 °C
Noctua NH-U14S - dual fan	40 °C
Cooler Master Hyper 412S	50 °C
Cooler Master Hyper 612S	42 °C
be quiet! Dark Rock Pro	40 °C

Lager is beter

Temperatuur - 2500K stock - 4 core load (linpack)
Noctua NH-U12S - single fan	45 °C
Noctua NH-U12S - dual fan	45 °C
Noctua NH-U14S - single fan	46 °C
Noctua NH-U14S - dual fan	46 °C
Cooler Master Hyper 412S	56 °C
Cooler Master Hyper 612S	47 °C
be quiet! Dark Rock Pro	44 °C

Lager is beter

De 412s die ik hier heb getest is de koeler die wel het warmst wordt, in idle is het verschil een paar graden, pas bij flinke load wordt het verschil wat groter, maar nog steeds zijn de waardes niet heel slecht. Temperaturen van rond de 55 graden vallen nog een heel stuk binnen wat die 2500K kan hebben, dus in dat op zicht is de koeler zeker niet slecht, de rest is gewoon een stuk beter, maar daar tegenover staat dat deze 412s ook de goedkoopste is uit deze test.

Benchmarks – overclock
Deze benchmarks zijn gedraaid met een vcore van 1.336V, een stuk hoger dan de 1.1609 – 1.2460 die mijn 2500K standaard doet op de MPower Z77. De temperaturen liggen hierdoor ook een stukje hoger.

Temperatuur - 2500K OC - idle
Noctua NH-U12S - single fan	35 °C
Noctua NH-U12S - dual fan	34 °C
Noctua NH-U14S - single fan	33 °C
Noctua NH-U14S - dual fan	36 °C
Cooler Master Hyper 412S	40 °C
Cooler Master Hyper 612S	34 °C
be quiet! Dark Rock Pro	33 °C

Lager is beter

Temperatuur - 2500K OC - 1 core load
Noctua NH-U12S - single fan	42 °C
Noctua NH-U12S - dual fan	40 °C
Noctua NH-U14S - single fan	42 °C
Noctua NH-U14S - dual fan	41 °C
Cooler Master Hyper 412S	50 °C
Cooler Master Hyper 612S	43 °C
be quiet! Dark Rock Pro	41 °C

Lager is beter

Temperatuur - 2500K OC - 2 core load
Noctua NH-U12S - single fan	46 °C
Noctua NH-U12S - dual fan	45 °C
Noctua NH-U14S - single fan	45 °C
Noctua NH-U14S - dual fan	44 °C
Cooler Master Hyper 412S	56 °C
Cooler Master Hyper 612S	47 °C
be quiet! Dark Rock Pro	44 °C

Lager is beter

Temperatuur - 2500K OC - 3 core load
Noctua NH-U12S - single fan	49 °C
Noctua NH-U12S - dual fan	48 °C
Noctua NH-U14S - single fan	47 °C
Noctua NH-U14S - dual fan	46 °C
Cooler Master Hyper 412S	61 °C
Cooler Master Hyper 612S	49 °C
be quiet! Dark Rock Pro	46 °C

Lager is beter

Temperatuur - 2500K OC - 4 core load
Noctua NH-U12S - single fan	52 °C
Noctua NH-U12S - dual fan	49 °C
Noctua NH-U14S - single fan	48 °C
Noctua NH-U14S - dual fan	48 °C
Cooler Master Hyper 412S	64 °C
Cooler Master Hyper 612S	51 °C
be quiet! Dark Rock Pro	47 °C

Lager is beter

Temperatuur - 2500K OC - 4 core load (linpack)
Noctua NH-U12S - single fan	61 °C
Noctua NH-U12S - dual fan	59 °C
Noctua NH-U14S - single fan	58 °C
Noctua NH-U14S - dual fan	56 °C
Cooler Master Hyper 412S	84 °C
Cooler Master Hyper 612S	63 °C
be quiet! Dark Rock Pro	59 °C

Lager is beter

De 2500K heeft hier flink wat meer prik gekregen, waardoor er ook wat meer warmte wordt ontwikkeld. Dat is vooral te zien bij de belasting van meerdere cores, waarbij de temperaturen flink omhooggaan voor de 412s, maar zelfs bij een 4core load vind ik het nog steeds best acceptabel, pas in de Linpacktest wordt de CPU echt heel veel heter, waarbij de CPU met de 412s zo'n 20 graden warmer wordt als met andere koelers.

Benchmarks – highRPM fan
De high RPM fan die ik gebruikt hebt is een Sanyo Denki San Ace 109R1212H1071. Om je een idee te geven, de standaardfan van de 412s doet 0.16A bij 12V, de Sanyo Denki 0.55A bij 12V. Laatstgenoemde maakt ook veel en veel meer lawaai dan de standaardfan van de Cooler Master 412s.

Temperatuur - 2500K stock - idle
CM 412S	31 °C
CM 412S + Sanyo Denki	30 °C

Lager is beter

Temperatuur - 2500K stock - 1 core load
CM 412S	38 °C
CM 412S + Sanyo Denki	37 °C

Lager is beter

Temperatuur - 2500K stock - 2 core load
CM 412S	42 °C
CM 412S + Sanyo Denki	41 °C

Lager is beter

Temperatuur - 2500K stock - 3 core load
CM 412S	48 °C
CM 412S + Sanyo Denki	44 °C

Lager is beter

Temperatuur - 2500K stock - 4 core load
CM 412S	50 °C
CM 412S + Sanyo Denki	47 °C

Lager is beter

Temperatuur - 2500K stock - Linpack
CM 412S	56 °C
CM 412S + Sanyo Denki	53 °C

Lager is beter

Bij een load tot 50% maakt het weinig verschil, daarboven wordt het verschil wat groter, maar loopt het alsnog niet op tot meer dan 4 graden. Dezelfde tests zijn uiteraard ook gedaan met een overgeclockt systeem

Temperatuur - 2500K OC - 1 core load
CM 412S	40 °C
CM 412S + Sanyo Denki	40 °C

Lager is beter

Temperatuur - 2500K OC - 2 core load
CM 412S	50 °C
CM 412S + Sanyo Denki	51 °C

Lager is beter

Temperatuur - 2500K OC - 3 core load
CM 412S	61 °C
CM 412S + Sanyo Denki	59 °C

Lager is beter

Temperatuur - 2500K OC - 4 core load
CM 412S	64 °C
CM 412S + Sanyo Denki	61 °C

Lager is beter

Temperatuur - 2500K OC - Linpack
CM 412S	84 °C
CM 412S + Sanyo Denki	77 °C

Lager is beter

Ook bij een overclockt systeem is het verschil niet heel dramatisch, zeker bij lagere loads doet de standaardfan het nog net wat beter. Tijdens de Linpacktest is het verschil wel wat groter.
In beide setups is het gebruik van een flinke herriemakende fan niet echt de moeite waard, omdat de prestaties niet heel veel beter zijn.

Prijs
De Hyper 412s is de goedkoopste koeler uit deze test, met enkel de Hyper 612s die in 'tzelfde prijssegment zit, maar die is nu vrijwel niet meer te verkrijgen. Met zo'n 20 euro onder de Noctuakoelers en een goede 40 euro onder de Dark Rock Pro is de 412s een goede keuze als je niet teveel geld kwijt wilt zijn voor een koeler.

Koeler	Prijs
Noctua NH U12S	51
Noctua NH U14S	58
Hyper 612s	35
Hyper 412s	32
Dark Rock Pro C2	72

Tot slot
Gekeken naar de prestaties is de 412s niet de meest interessante koeler uit deze test. Maar wat deze koeler interessant maakt is de prijs. Die ligt een stuk lager als die van de Noctuakoelers. Het hangt er dus een beetje vanaf wat je wilt gaan doen met het systeem en deze koeler. Als je een koeler zoekt die goed in staat is een CPU koel te houden, zelf met een flinke verhoging van de Vcore, dan ben je beter af met een wat duurdere koeler zoals de Noctua NH U12S of de be quiet Dark Rock die ik ook getest heb.

Als je niet zo extreem wilt gaan met je systeem voldoet deze koeler ook prima, zeker met de standaard VCore doet de koeler het prima. Voor een systeem waar je een degelijke koeler op wilt hebben die stiller is en beter werkt dan een stockkoeler is de 412s een hele interessante optie.

Het monteren gaat lastiger als bij de Noctuakoelers die ik ook getest heb. Als je de koeler een keertje wilt monteren en verder laat zitten dan maakt het weinig uit, ben je iemand die net als ik nog wel eens loopt te sleutelen met z'n systeem en vaak de koeler wil vervangen dan kan de keuze voor een wat makkelijker te monteren koeler een goede optie zijn.

Hoe dan ook, voor het geld dat je neerlegt voor deze koeler is het een prima ding, en is het voor een aantal systemen al mijn keuze geweest om deze in te bouwen ter vervanging van de stockkoeler, en na het vrij uitgebreid testen van een aantal andere koelers zal dat ook nog zo wel blijven als er geen bijzondere eisen gesteld worden aan een CPUkoeler.

Een ander voordeel ten opzichte van de Noctua koelers die ik getest hebt is dat deze koeler ook nog met socket 775 overweg kan, wat de Noctua's standaard niet kunnen.
